Discovery 2. Manual - part 597

STEERING

REPAIRS

57-37

10. Lubricate new 'O' rings for PAS  pipes with

clean PAS fluid.

11. Fit 'O' rings to PAS  pipes and position pipes in

steering box. Fit PAS pipe bracket and tighten
bolt to 22 Nm 16 lbf.ft).

12. Ensure steering wheel is centralised. Fit

universal joint between steering box and
intermediate shaft and tighten bolts to 25 Nm
(18 lbf.ft).

13. Remove centralising bolt from steering box.
14. Fit road wheel(s) and tighten nuts to 140 Nm

(103 lbf.ft).

15. Remove stand(s) and lower vehicle.
16. Connect battery earth lead.
17. Fit battery cover.
18. Refill cooling system.



 +

 COOLING SYSTEM - Td5,

ADJUSTMENTS, Drain and refill.

19. Bleed PAS system.



 +

 STEERING, ADJUSTMENTS,

Hydraulic system - bleed.

20. Centralise steering linkage



 +

 STEERING, ADJUSTMENTS,

Steering linkage - centralise.

Seal -  input shaft - steering box

$% 57.10.16

Remove

1. Remove steering box:

l

For V8 models:


+

 STEERING, REPAIRS, Power

steering box - V8.

l

For LHD diesel models:


+

 STEERING, REPAIRS, Power

steering box - LHD - diesel.

l

For RHD diesel models:


+

 STEERING, REPAIRS, Steering

box - RHD - diesel.

2. Secure steering box in vice.

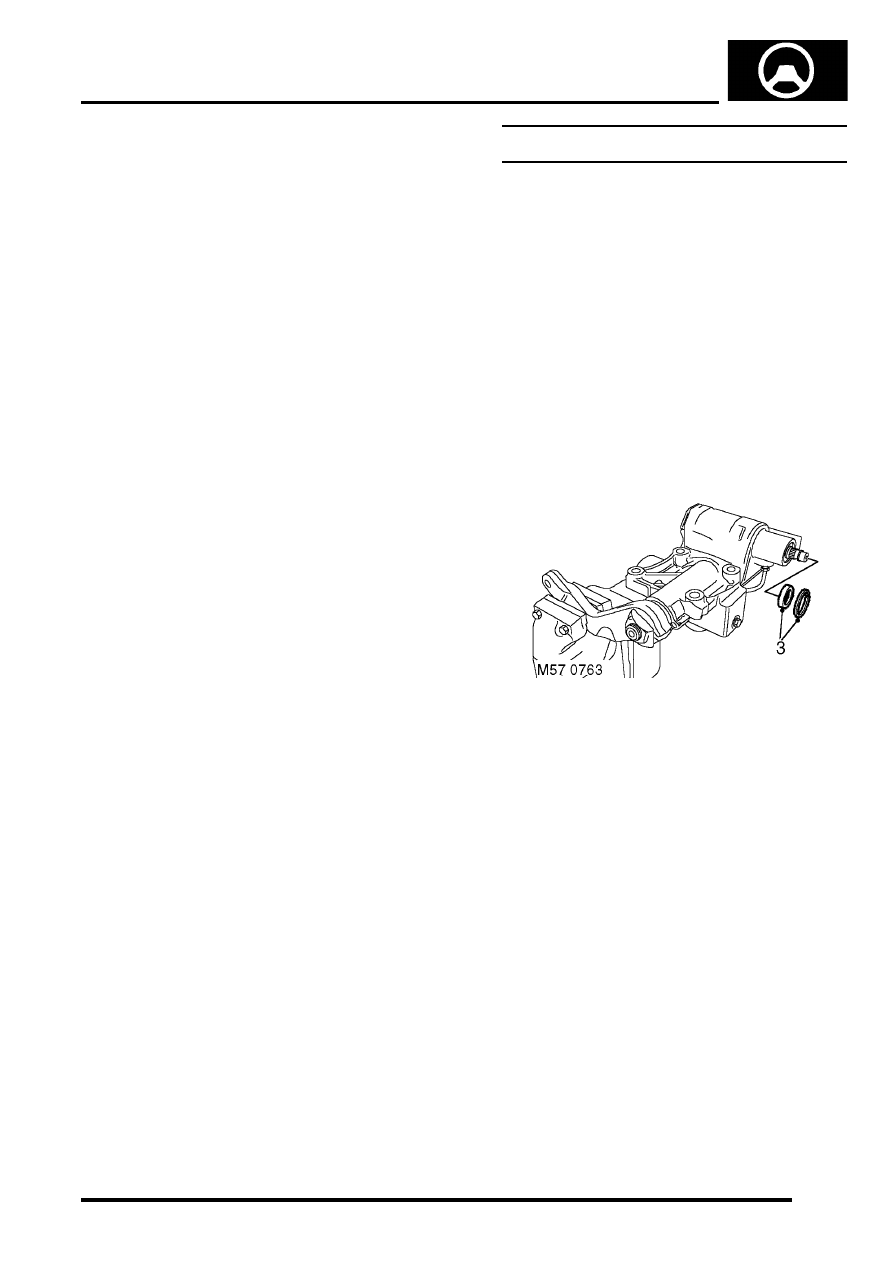

3. Remove circlip and extract oil seal from

steering box. Take care not to damage
surface of the shaft.

Refit

1. Clean oil seal recess and input shaft.
2. Lubricate new seal with clean PAS fluid.
3. Fit seal using LRT-57-503.
4. Fit circlip.
5. Fit steering box.

l

For V8 models:


+

 STEERING, REPAIRS, Power

steering box - V8.

l

For LHD diesel models:


+

 STEERING, REPAIRS, Power

steering box - LHD - diesel.

l

For RHD diesel models:


+

 STEERING, REPAIRS, Steering

box - RHD - diesel.

STEERING

57-38

REPAIRS

Seal - output shaft - steering box

$% 57.10.17

Remove

1. Remove steering box:

l

For V8 models:


 +

 STEERING, REPAIRS, Power

steering box - V8.

l

For LHD diesel models:


 +

 STEERING, REPAIRS, Power

steering box - LHD - diesel.

l

For RHD diesel models:


 +

 STEERING, REPAIRS, Steering

box - RHD - diesel.

2. Secure steering box in vice.
3. Release  lock washer from drop arm nut.
4. Loosen but do not remove nut securing drop

arm.

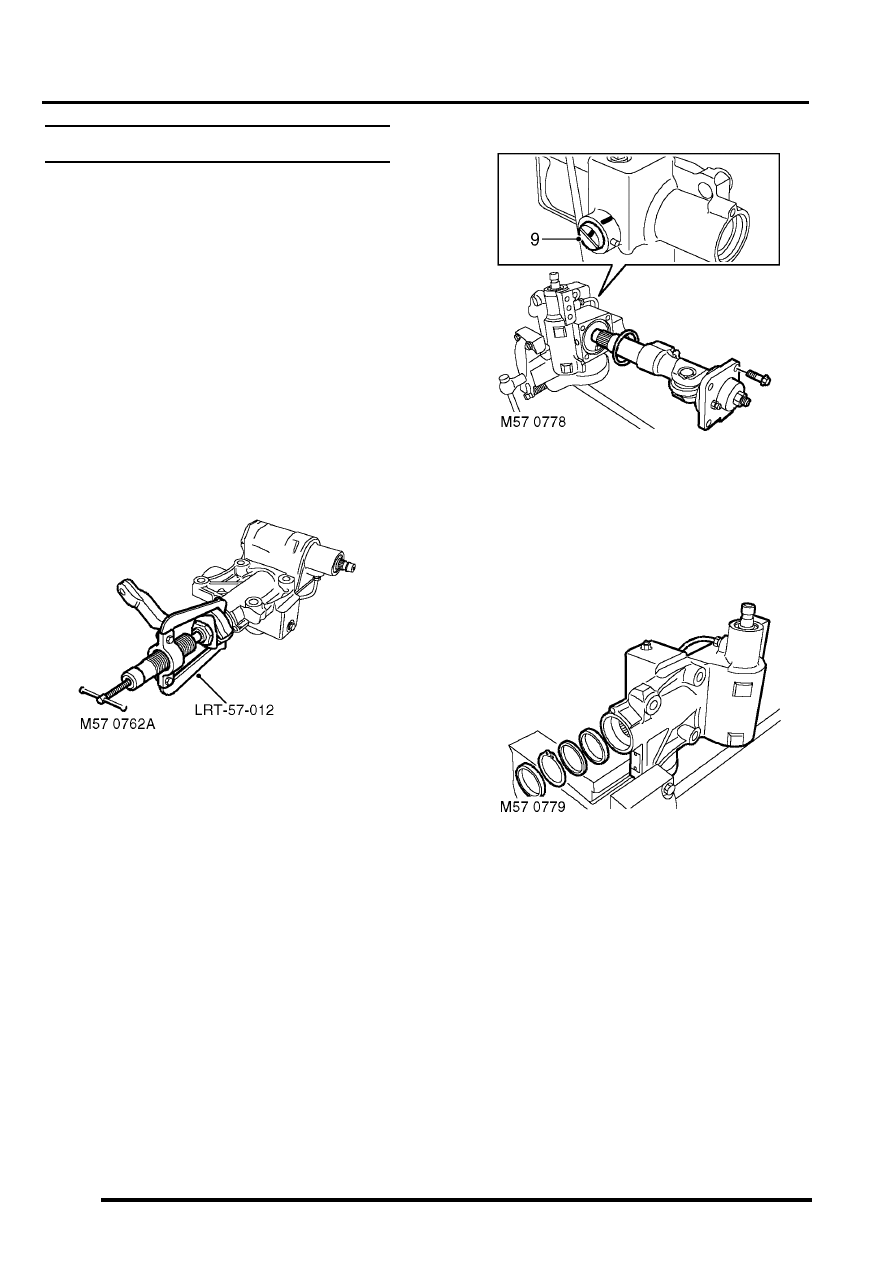

5. Using LRT-57-012, release drop  arm.
6. Remove nut and discard lock washer.
7. Remove drop arm.

8. Mark position of rack adjuster.
9. Remove Allen screw securing rack adjuster

and loosen adjuster one turn.

10. Remove 4 bolts securing output shaft assembly

and remove output shaft assembly. Remove
and discard  'O' ring from end cover.

11. Remove seal shield and circlip.
12. Remove seal and spacer.

STEERING

REPAIRS

57-39

Refit

1. Clean seal recess, output shaft,  end cover and

mating face.

2. Lubricate new end cover 'O' ring with clean

PAS fluid. Fit 'O' ring to end cover.

3. Position output shaft, fit bolts  and tighten to 88

Nm (65 lbf.ft).

4. Tighten rack adjuster one turn, align marks and

secure with Allen screw.

5. Lubricate new output shaft seal with clean PAS

fluid.

6. Fit seal using LRT-57-504.
7. Fit spacer, circlip and seal shield.
8. Clean drop arm and steering box splines.
9. Ensure steering box is in the central  position.

Align and fit drop arm to output shaft and
secure with new lock washer and nut. Tighten
nut to 240 Nm  (177 lbf.ft).

10. Secure lock washer to drop arm nut.
11. Fit steering box.

l

For V8 models:


 +

 STEERING, REPAIRS, Power

steering box - V8.

l

For LHD diesel models:


 +

 STEERING, REPAIRS, Power

steering box - LHD - diesel.

l

For RHD diesel models:


 +

 STEERING, REPAIRS, Steering

box - RHD - diesel.

Pump - power steering - V8

$% 57.20.14

Remove

1. Remove auxiliary drive belt.



+

 CHARGING AND STARTING,

REPAIRS, Belt - auxiliary drive.

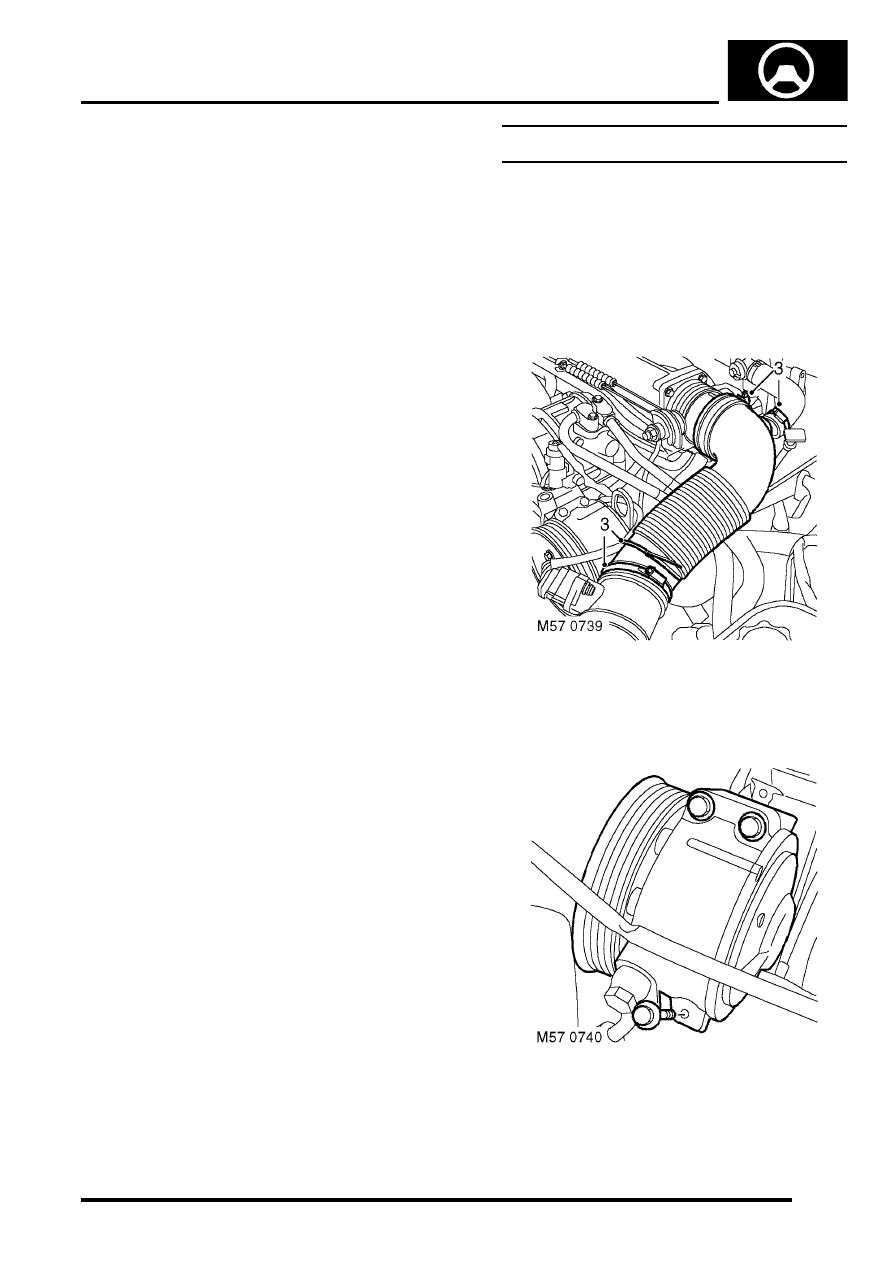

2. Remove cable tie securing harness to air intake

hose.

3. Loosen 3 clips securing air intake hose, release

and remove hose.

Note: Pre 03 MY air intake hose illustrated.

4. Models with ACE: Remove 3 bolts securing

ACE pump,  release pump and position aside.

STEERING

57-40

REPAIRS

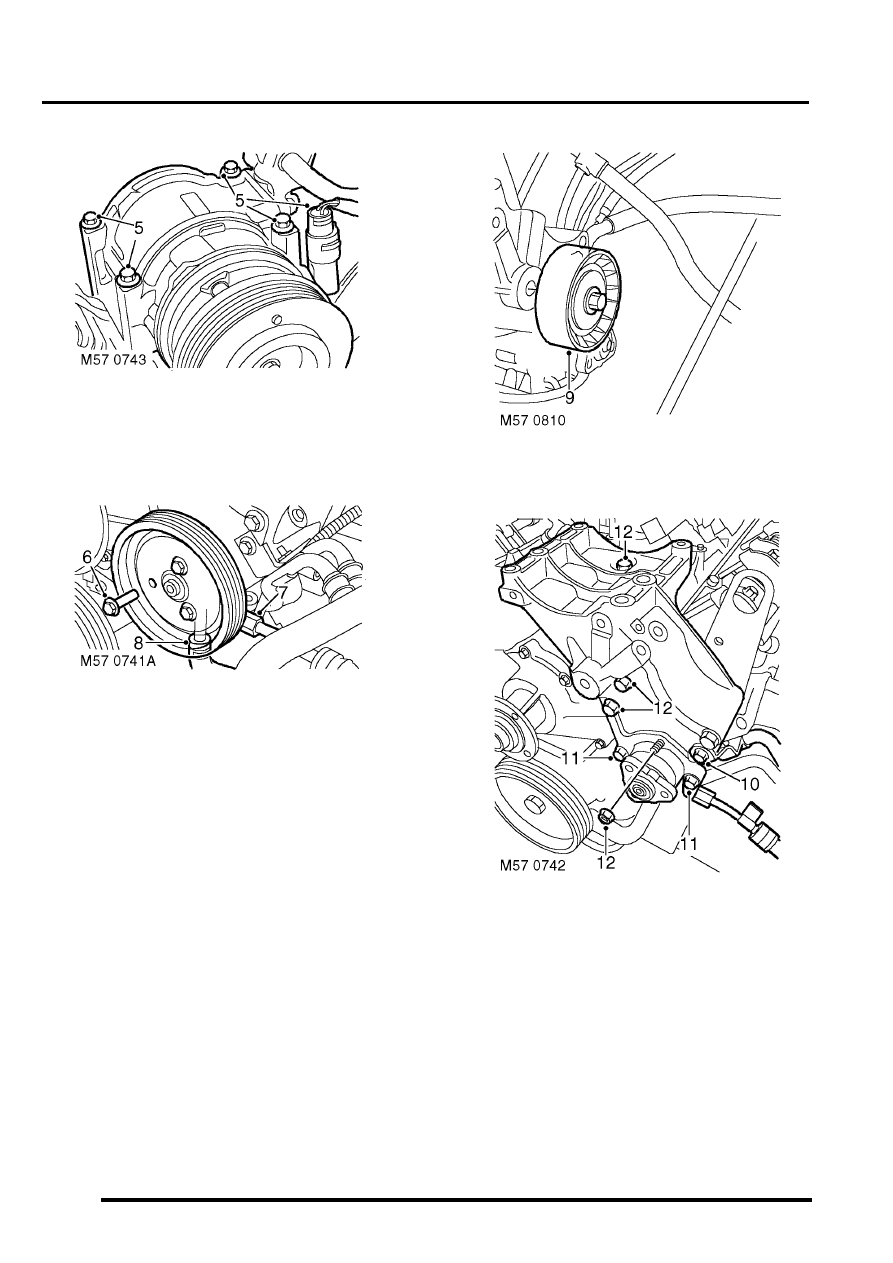

5. Models with A/C: Disconnect A/C compressor

multiplug. Remove 4 bolts securing A/C
compressor, release compressor and position
aside.

6. Remove 3 bolts securing PAS pump pulley  and

remove pulley.

7. Position tray to catch spillage, release PAS

pump pressure pipe.

8. Remove clip and release PAS pump inlet hose.

CAUTION: Always fit plugs to open
connections to prevent contamination.

9. Remove jockey pulley.

10. Remove bolt securing oil cooling pipe  bracket

and release bracket from housing.

11. Remove two bolts securing PAS pump.
12. Remove 4 bolts and one nut securing auxiliary

housing. Pull housing forward and  release
PAS pump. Remove PAS pump.
