Discovery 2. Manual - part 547

MANUAL GEARBOX - R380

OVERHAUL

37-41

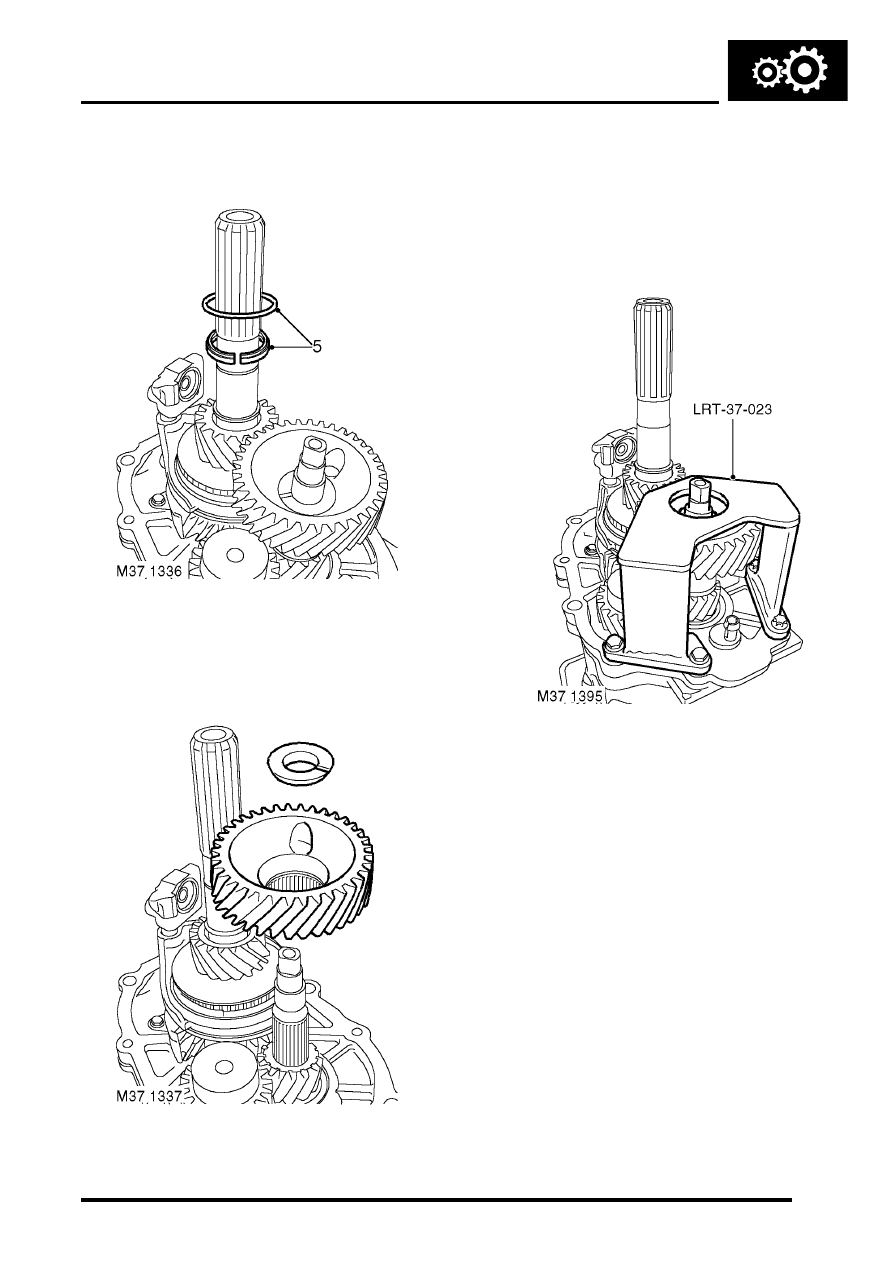

5. Remove retaining ring and split collars

securing 5th gear to output shaft.

6. Remove split collar and 5th gear from  layshaft.

Reassembly

1. Clean gear and layshaft.
2. Position 5th gear and split collar to  layshaft

ensuring that bevelled side of collar is towards
5th gear.

3. Position split collars and retaining  ring securing

5th gear to output shaft.

4. Position tool LRT-37-023 to   hold 5th  gear and

tighten new stake nut to 220 Nm  (162 lbf.ft) and
stake nut.

5. Apply a small amount of heat and fit support

bearing track to layshaft.

6. Fit gearbox extension.



+

 MANUAL GEARBOX - R380,

OVERHAUL, Extension - gearbox rear.

MANUAL GEARBOX - R380

37-42

OVERHAUL

Bearing - layshaft rear support

$% 37.20.58

Disassembly

1. Remove extension housing.



 +

 MANUAL GEARBOX - R380,

OVERHAUL, Extension - gearbox rear.

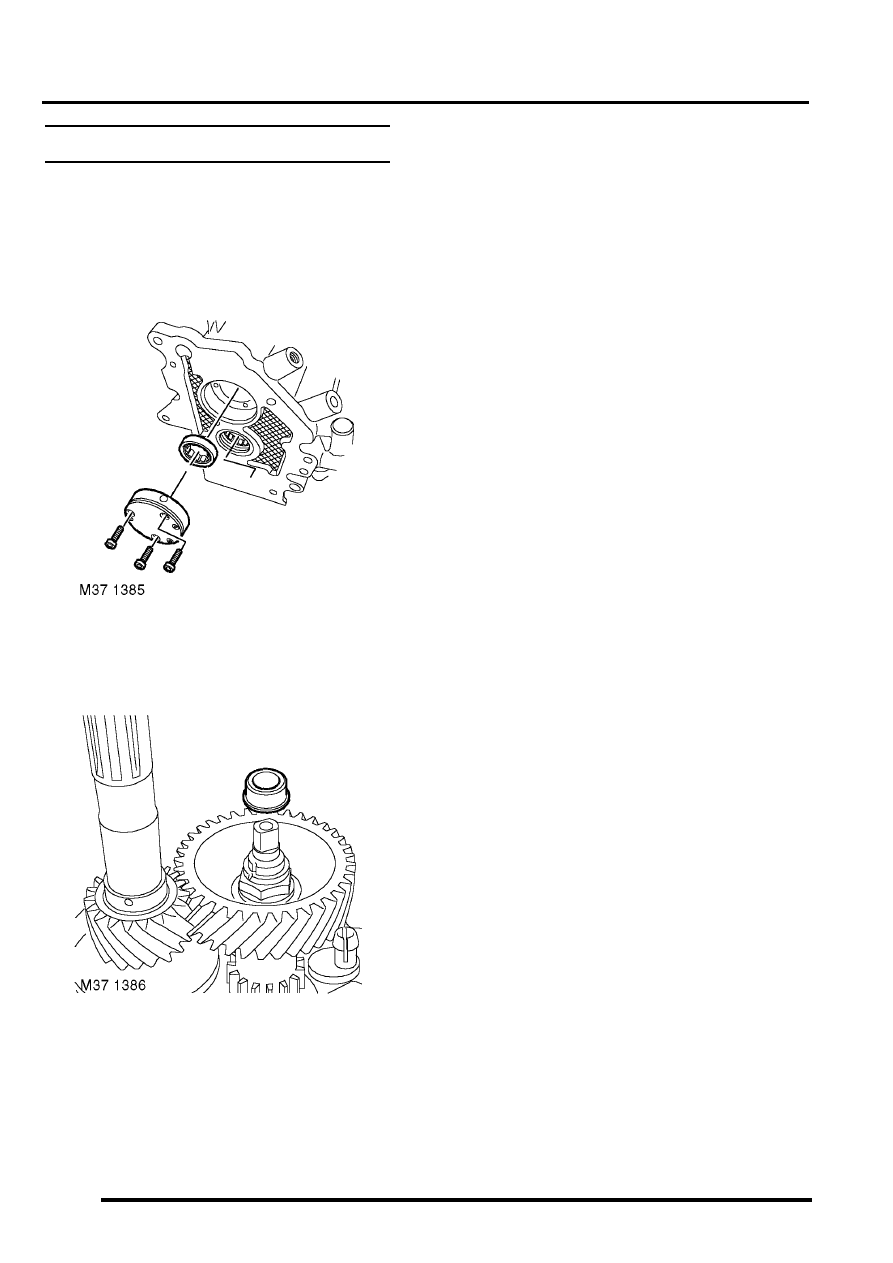

2. Remove 3 Torx screws, remove oil pump  and

discard 'O' ring.

3. Drift out layshaft support bearing.

4. Using a suitable two legged puller  remove 5th

gear layshaft support bearing  track from end of
layshaft.

Reassembly

1. Clean layshaft and bearing recess in  extension

housing.

2. Fit layshaft support bearing.
3. Clean oil pump recess in extension housing,

ensure screw holes are  clean and dry.

4. Lubricate oil pump recess in housing with

gearbox oil.

5. Lubricate a new 'O' ring with gearbox oil and fit

to oil pump.

6. Locate oil pump in extension housing with word

'TOP'  towards top of housing.

7. Align fixing screw holes and tap pump lightly

around edges until  pump is fully in housing.  Do
not pull pump into housing  by tightening
screws.

8. Fit  Torx screws and tighten to 6 Nm (4.5 lbf.ft).
9. Apply a small amount of heat and fit   support

bearing track to layshaft.

10. Fit extension housing.



 +

 MANUAL GEARBOX - R380,

OVERHAUL, Extension - gearbox rear.

MANUAL GEARBOX - R380

OVERHAUL

37-43

Bearing - output shaft rear support

$% 37.20.55

Disassembly

1. Remove extension housing.



 +

 MANUAL GEARBOX - R380,

OVERHAUL, Extension - gearbox rear.

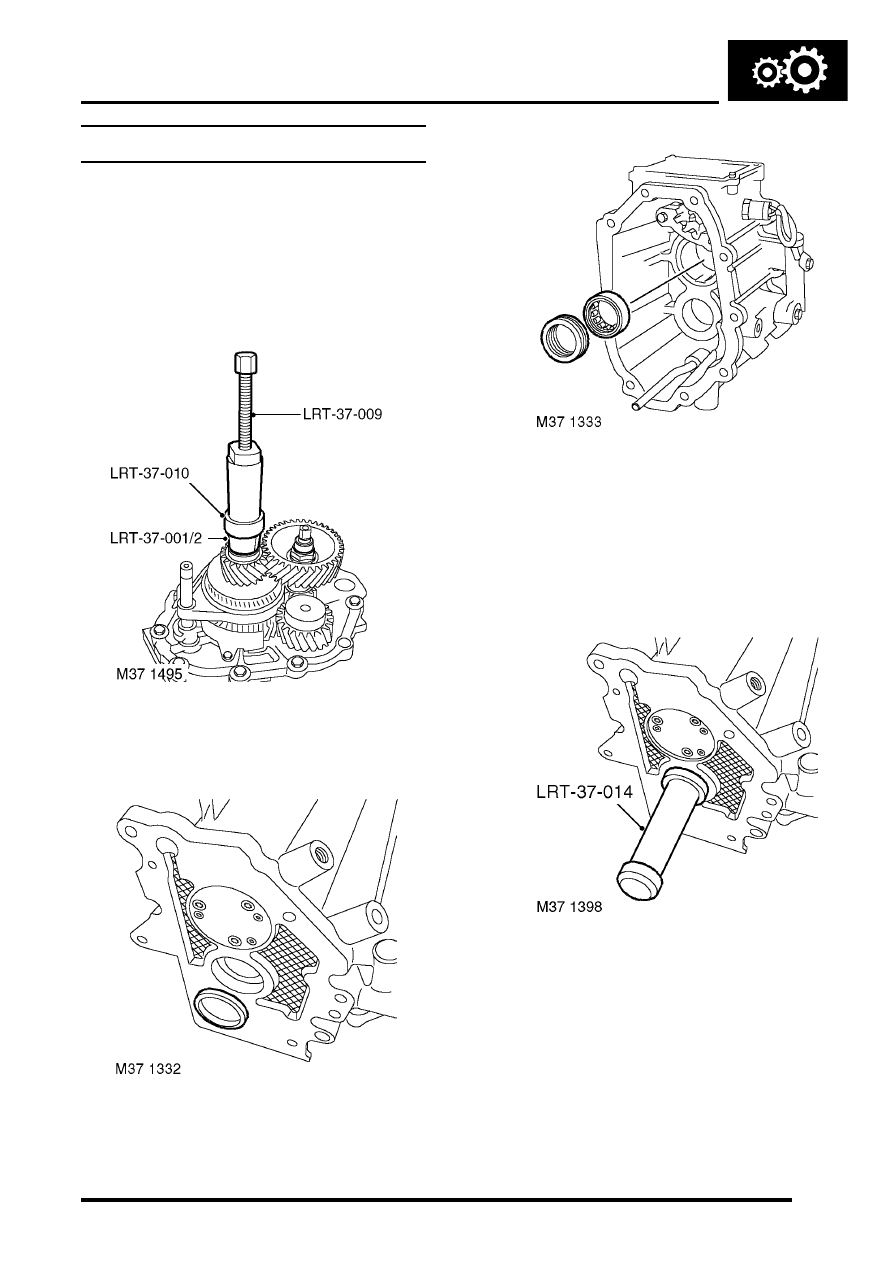

2. Using tool  LRT-37-001/2,  LRT-37-009 and

LRT-37-010, remove output shaft support
bearing track.

3. Remove output shaft rear oil seal.

4. Remove output shaft support bearing and  oil

pick-up ring.

Reassembly

1. Clean output shaft and bearing recess  in

extension housing.

2. Fit output shaft support bearing and oil pick-up

ring. (Align tag with centre of  drain slot).

3. Fit new output shaft oil seal using  LRT-37-014.

MANUAL GEARBOX - R380

37-44

OVERHAUL

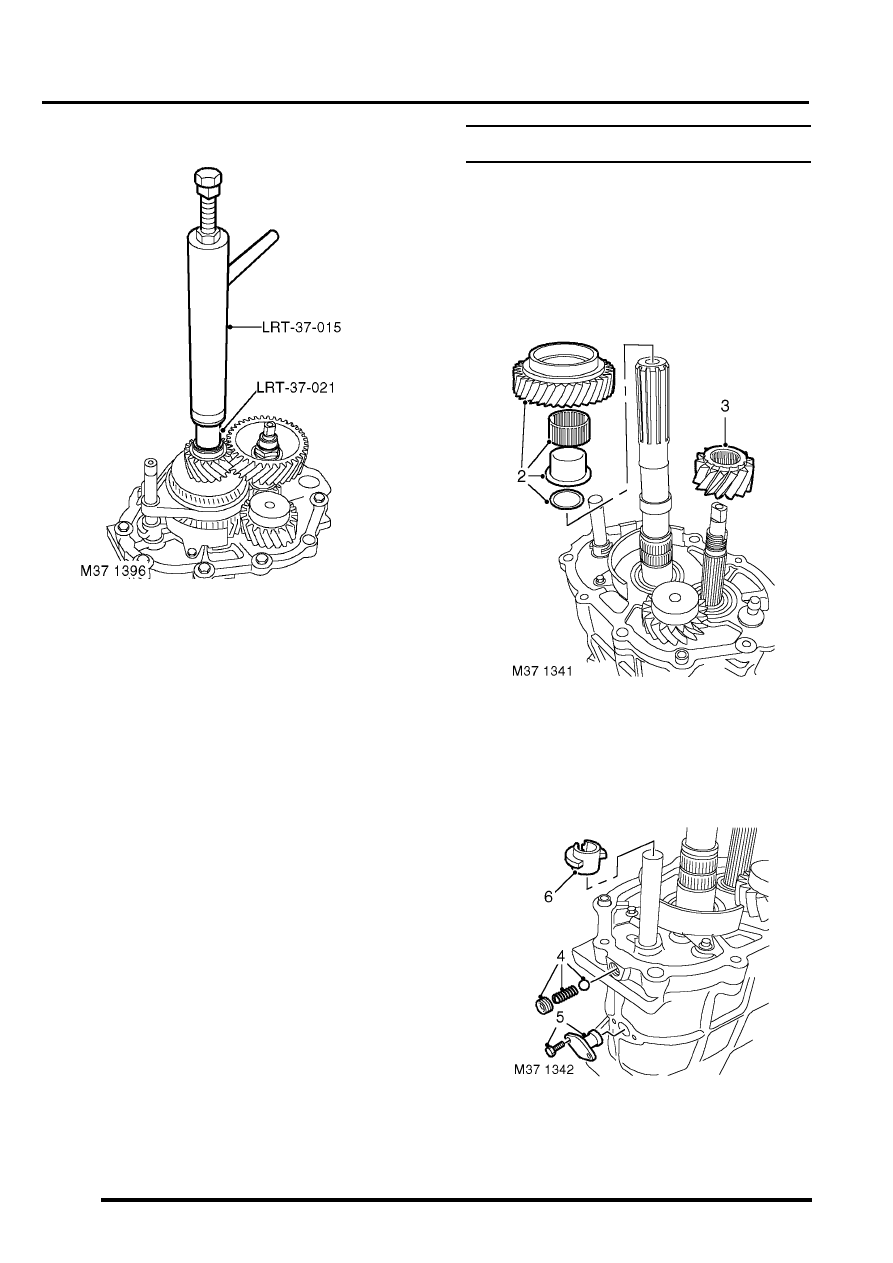

4. Using tool  LRT-37-015 and  LRT-37-021, fit

support bearing track to output shaft.

5. Fit extension housing.



 +

 MANUAL GEARBOX - R380,

OVERHAUL, Extension - gearbox rear.

Shaft - reverse idler

$% 37.20.13

Disassembly

1. Remove 5th / reverse gear synchroniser.



+

 MANUAL GEARBOX - R380,

OVERHAUL, Synchronizer assembly - 5th/
reverse.

2. Remove reverse gear complete with needle

roller bearing and collar noting selective spacer
between collar and centre plate bearing.

3. Remove layshaft reverse gear noting oil groove

faces centre plate bearing.

4. Remove detent screw from centre plate and

collect upper detent ball  and spring.
