Discovery 2. Manual - part 542

MANUAL GEARBOX - R380

REPAIRS

37-21

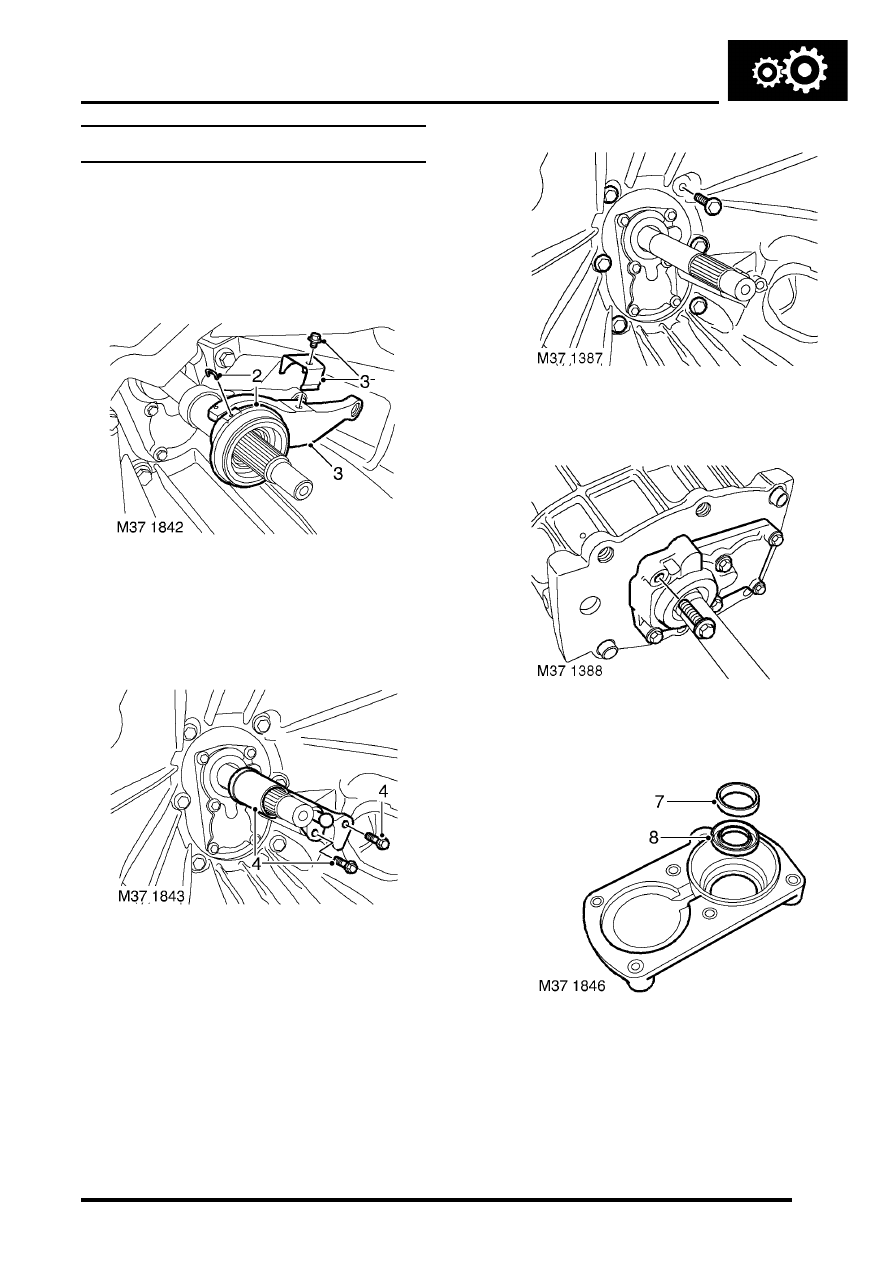

Seal - input shaft

$% 37.23.06

Remove

1. Remove gearbox assembly.



 +

 MANUAL GEARBOX - R380,

REPAIRS, Gearbox - V8.

2. Remove retaining peg and remove release

bearing.

3. Remove bolt securing clutch release  fork,

remove retaining clip and remove  clutch
release fork.

4. Remove 2 bolts securing release bearing

sleeve and remove bearing sleeve.

5. Remove 6 bolts securing bell housing and

remove bell housing.

6. Remove and discard 6 bolts securing oil seal

housing  and remove housing.

7. Using a soft metal drift, carefully remove input

shaft  front bearing track from housing.

8. Remove oil seal from housing.

MANUAL GEARBOX - R380

37-22

REPAIRS

Refit

1. Using a suitable solvent clean seal  housing

mating faces.

2. Clean seal recess, bearings and bearing races.

3. Lubricate new oil seal and fit using a suitable

mandrel into housing.

4. Fit input shaft front bearing track using a press

and suitable mandrel.

5. Apply sealant, Part No. STC 4404 to seal

housing.

6. Position seal housing, fit new bolts and tighten

by diagonal selection to 25 Nm (18 lbf.ft).

7. Clean bell housing mating faces, dowels and

dowel holes.

8. Position  bell housing, fit bolts and tighten to 75

Nm  (55 lbf.ft).

9. Clean release bearing sleeve mating faces,

dowel  and dowel holes.

10. Position release bearing sleeve, fit bolts and

tighten to 25 Nm (18 lbf.ft).

11. Examine clutch release fork pivot points  for

wear and replace as required.

12. Apply a smear of Molybdenum disulphide

grease to pivot  points and position release
fork.

13. Fit retaining clip ensuring it locates  over pivot

point washer, fit release fork bolt and  tighten to
10 Nm (7 lbf.ft).

14. Clean release bearing and bearing sleeve

mating faces.

15. Apply smear of Molybdenum disulphide grease

to release  bearing sleeve.

16. Fit release bearing and secure with  retaining

peg.

17. Fit gearbox assembly.



 +

 MANUAL GEARBOX - R380,

REPAIRS, Gearbox - V8.

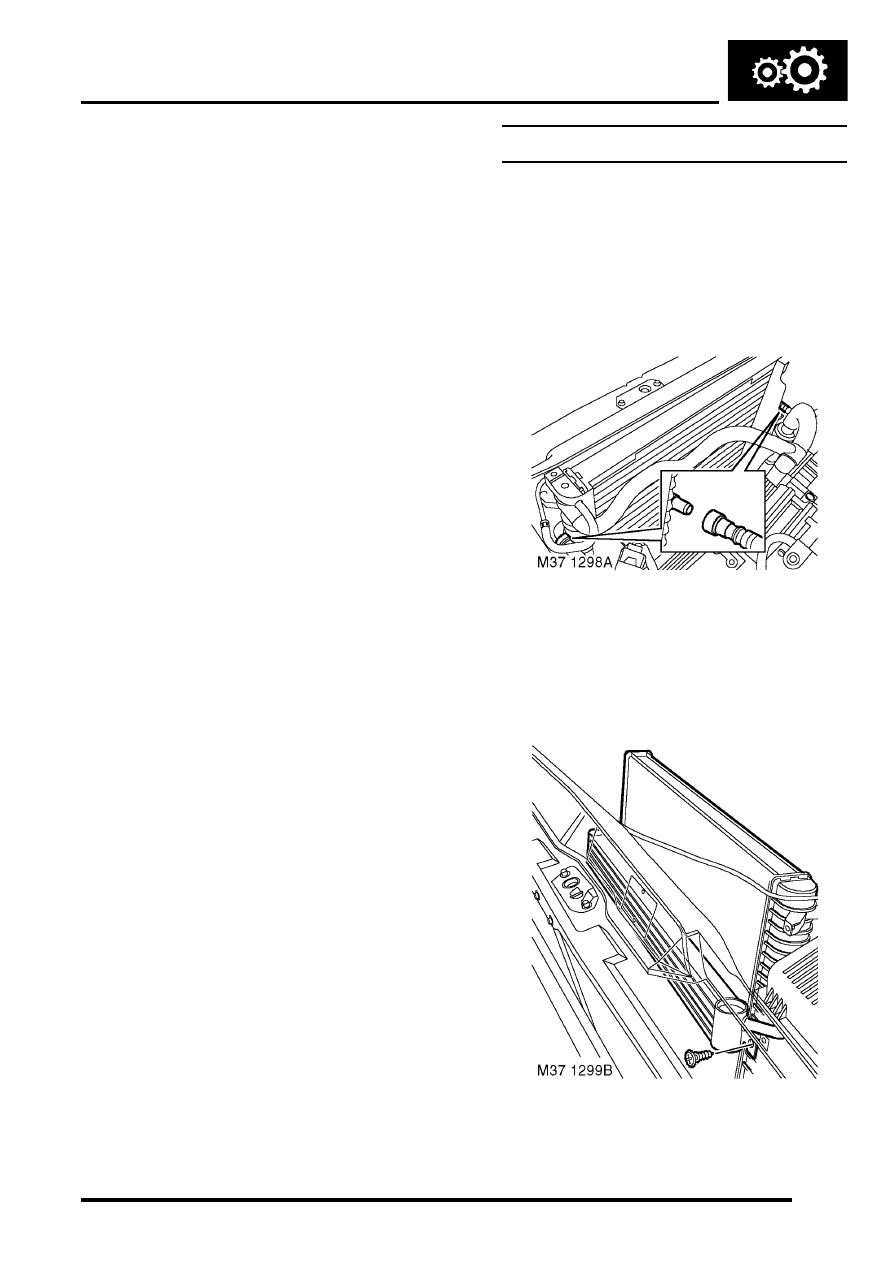

Cooler - oil - gearbox - Diesel

$% 37.24.02

Remove

1. Remove intercooler.



+

 ENGINE MANAGEMENT SYSTEM -

Td5, REPAIRS, Intercooler.

2. Position absorbent cloth under each  gearbox

oil cooler hose connection to collect  spillage.

3. Push against coupling release ring and

disconnect both fluid hoses from oil cooler.

CAUTION: Always fit plugs to open
connections to prevent contamination.

4. Remove screw securing oil cooler to  radiator.

MANUAL GEARBOX - R380

REPAIRS

37-23

5. Release oil cooler from location on  radiator,

and remove the oil cooler.

CAUTION: Always fit plugs to open
connections to prevent contamination.

Refit

1. Fit oil cooler to radiator and secure  with screw.
2. Ensure connections are clean and secure

hoses to cooler.

3. Fit intercooler.



 +

 ENGINE MANAGEMENT SYSTEM -

Td5, REPAIRS, Intercooler.

4. Top up gearbox  oil level.



 +

 MAINTENANCE, PROCEDURES,

Manual gearbox.

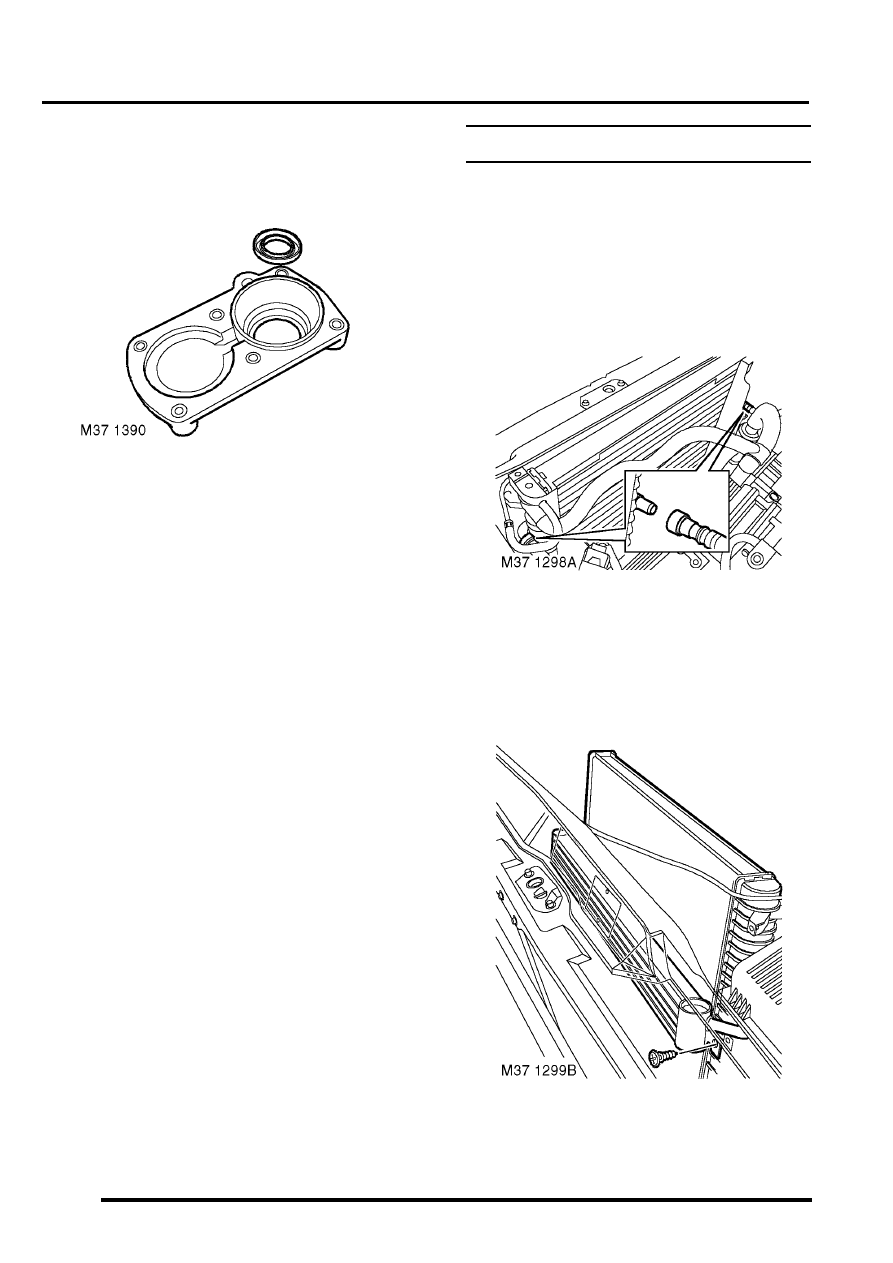

Cooler - oil - gearbox - V8

$% 37.24.02

Remove

1. If fitted: Remove engine oil cooler.



+

 ENGINE - V8, REPAIRS, Cooler -

engine oil.

2. Position absorbent cloth under each  gearbox

oil cooler hose connection to collect  spillage.

3. Push against coupling release rings and

disconnect both hoses from oil cooler.

CAUTION: Always fit plugs to open
connections to prevent contamination.

4. Remove screw securing oil cooler to  radiator.
5. Release oil cooler from its location on  radiator.

MANUAL GEARBOX - R380

37-24

REPAIRS

6. Move radiator towards engine  sufficiently only

to release gearbox oil  cooler from radiator.

7. Remove gearbox oil cooler.

CAUTION: Always fit plugs to open
connections to prevent contamination.

Refit

1. Fit gearbox oil cooler to radiator,  engage in

location and secure with screw.

2. Ensure connections are clean and secure

hoses to cooler.

3. If fitted: Fit engine oil cooler.



 +

 ENGINE - V8, REPAIRS, Cooler -

engine oil.

4. Top up gearbox oil.



 +

 MAINTENANCE, PROCEDURES,

Manual gearbox.

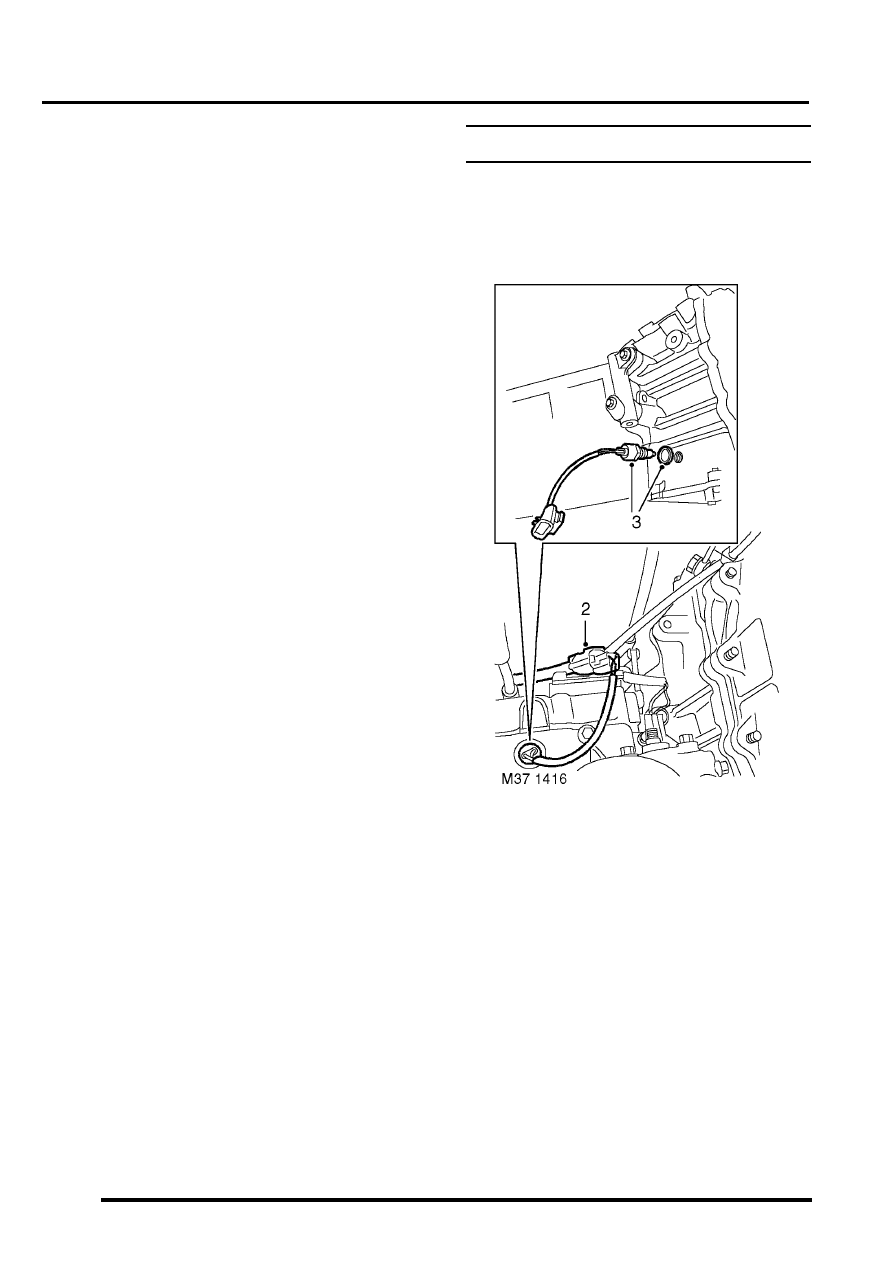

Switch - Reverse light

$% 37.27.01

Remove

1. Raise vehicle on ramp.

2. Disconnect reverse lamp switch multiplug.
3. Remove switch and collect sealing  washer.

Refit

1. Clean switch and mating face on gearbox.
2. Using a new sealing washer, fit the reverse light

switch and tighten to 24 Nm (17 lbf.ft).

3. Connect switch multiplug.
4. Lower vehicle.
