COOLING SYSTEM - TD5

REPAIRS 26-1-17

Thermostat

$% 26.45.09

Remove

1. Drain cooling system.



 +

 COOLING SYSTEM - Td5,

ADJUSTMENTS, Drain and refill.

2. Remove viscous fan.



 +

 COOLING SYSTEM - Td5, REPAIRS,

Fan - viscous.

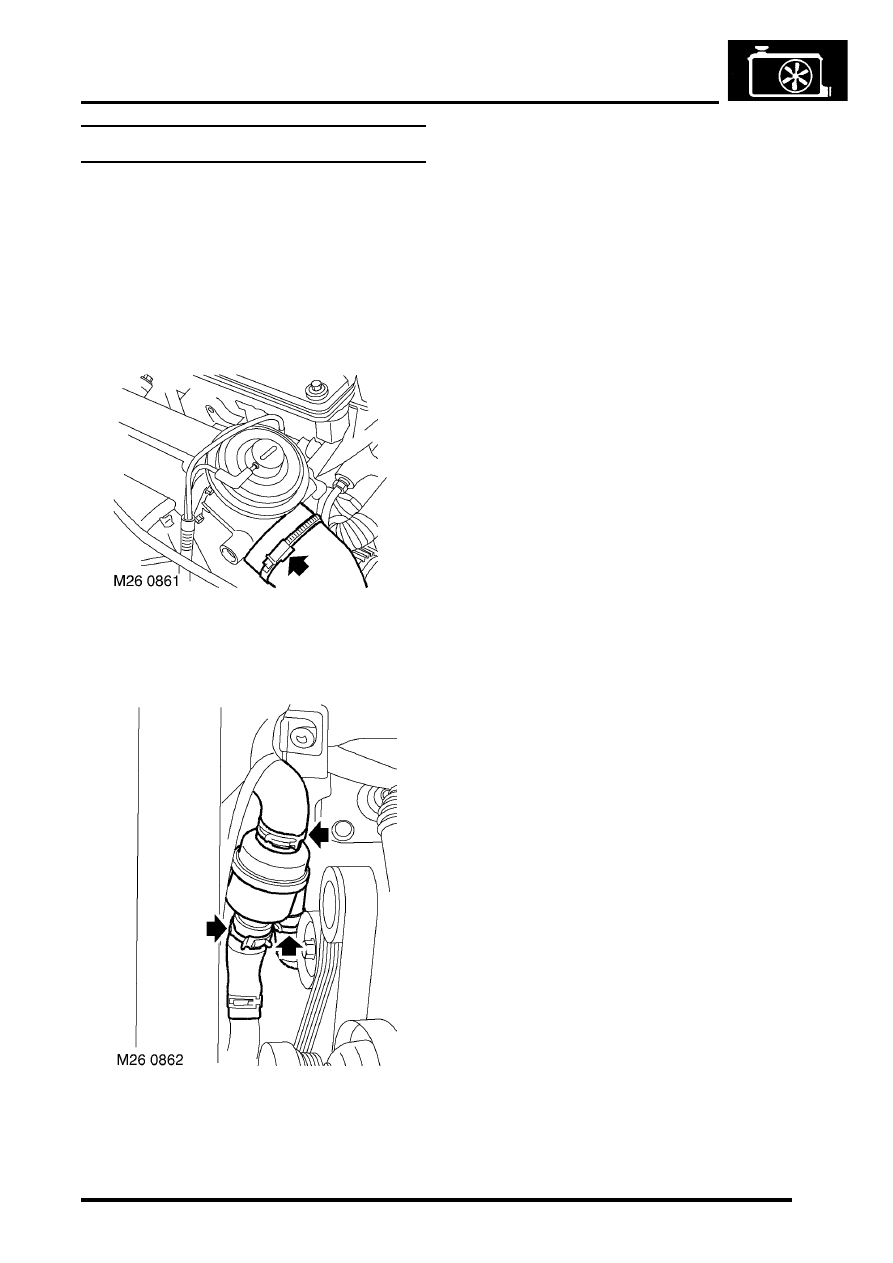

3. Loosen clips and release air intake hose from

EGR valve.

4. Remove air intake hose.

5. Release 3 clips and disconnect coolant hoses

from thermostat.

6. Remove thermostat.

Refit

1. Position thermostat, connect hoses and secure

with clips.

2. Position air intake hose to EGR valve,  connect

hose to intercooler and tighten clips.

3. Fit viscous fan.



+

 COOLING SYSTEM - Td5, REPAIRS,

Fan - viscous.

4. Refill cooling system.



+

 COOLING SYSTEM - Td5,

ADJUSTMENTS, Drain and refill.

COOLING SYSTEM - TD5

26-1-18 REPAIRS

Pump - coolant

$% 26.50.01

Remove

1. Drain cooling system.



 +

 COOLING SYSTEM - Td5,

ADJUSTMENTS, Drain and refill.

2. Remove centrifuge.



 +

 ENGINE - Td5, REPAIRS, Gasket -

centrifuge oil drain pipe.

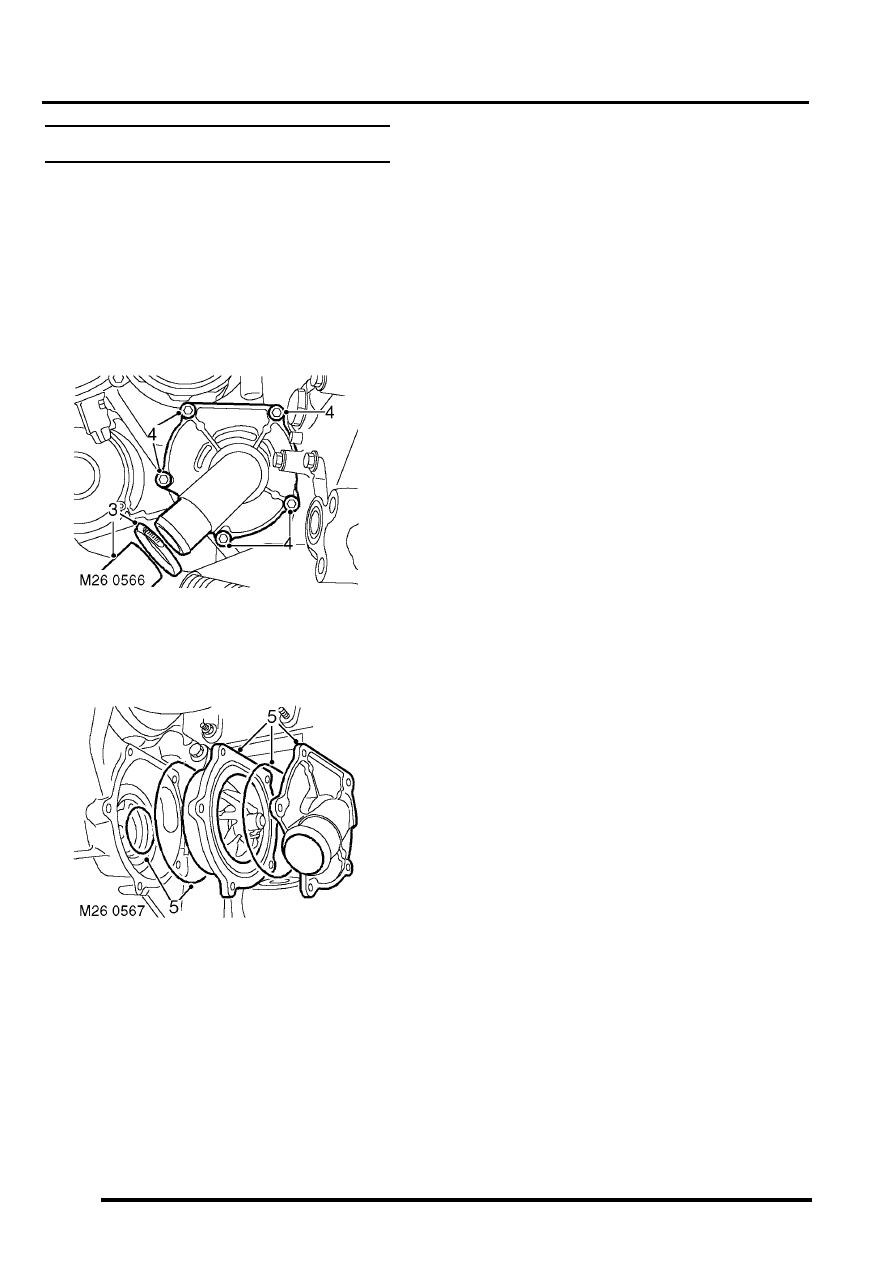

3. Release clip and disconnect hose from coolant

pump  cover.

4. Remove 5 bolts securing coolant pump cover.

5. Remove cover and coolant pump from housing

and  discard 'O' rings.

Refit

1. Clean coolant pump housing and mating  faces.
2. Fit new 'O' rings to coolant pump and  cover.
3. Fit  coolant pump and cover and  tighten bolts

to 9 Nm (7 lbf.ft).

4. Connect hose to pump cover and secure with

clip.

5. Refit centrifuge.



+

 ENGINE - Td5, REPAIRS, Gasket -

centrifuge oil drain pipe.

6. Refill cooling system.



+

 COOLING SYSTEM - Td5,

ADJUSTMENTS, Drain and refill.

COOLING SYSTEM - V8

DESCRIPTION AND OPERATION

26-2-1

Deze pagina werd opzettelijk niet gebruikt

Cette page est intentionnellement vierge

Questa pagina è stata lasciata in bianco di proposito

Diese Seite ist leer

Esta página foi deixada intencionalmente em branco

Esta página fue dejada en blanco intencionalmente

This page is intentionally left blank

COOLING SYSTEM -  V8

DESCRIPTION AND OPERATION

COOLING SYSTEM - V8

26-2-2

DESCRIPTION AND OPERATION

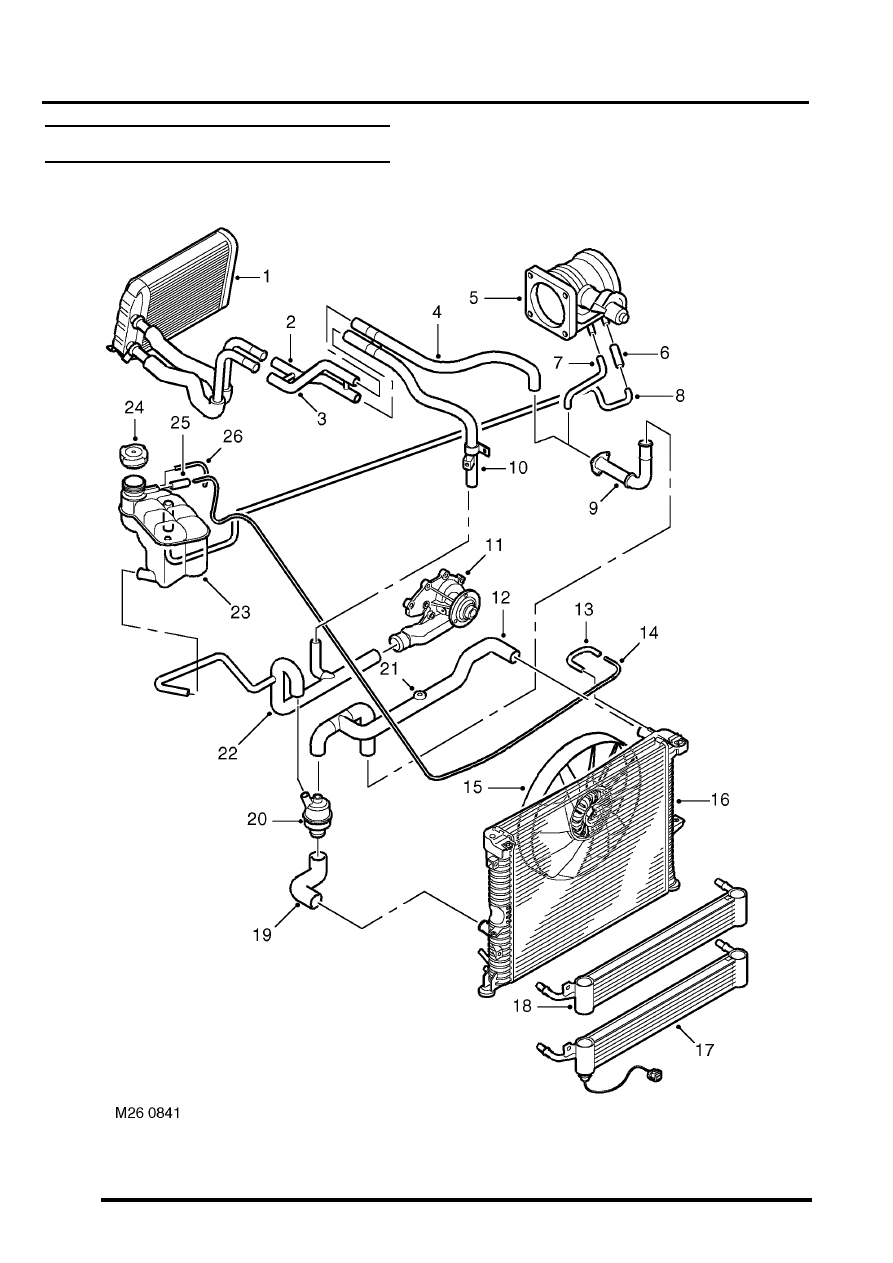

Cooling system component layout
