ENGINE MANAGEMENT SYSTEM - V8

REPAIRS 18-2-87

Switch - cruise control (on/off)

$% 19.75.30

Remove

1. Carefully remove  switch from instrument cowl.
2. Disconnect multiplug and remove switch.

Refit

1. Position new  switch  and connect multiplug.
2. Carefully push switch into instrument  cowl.

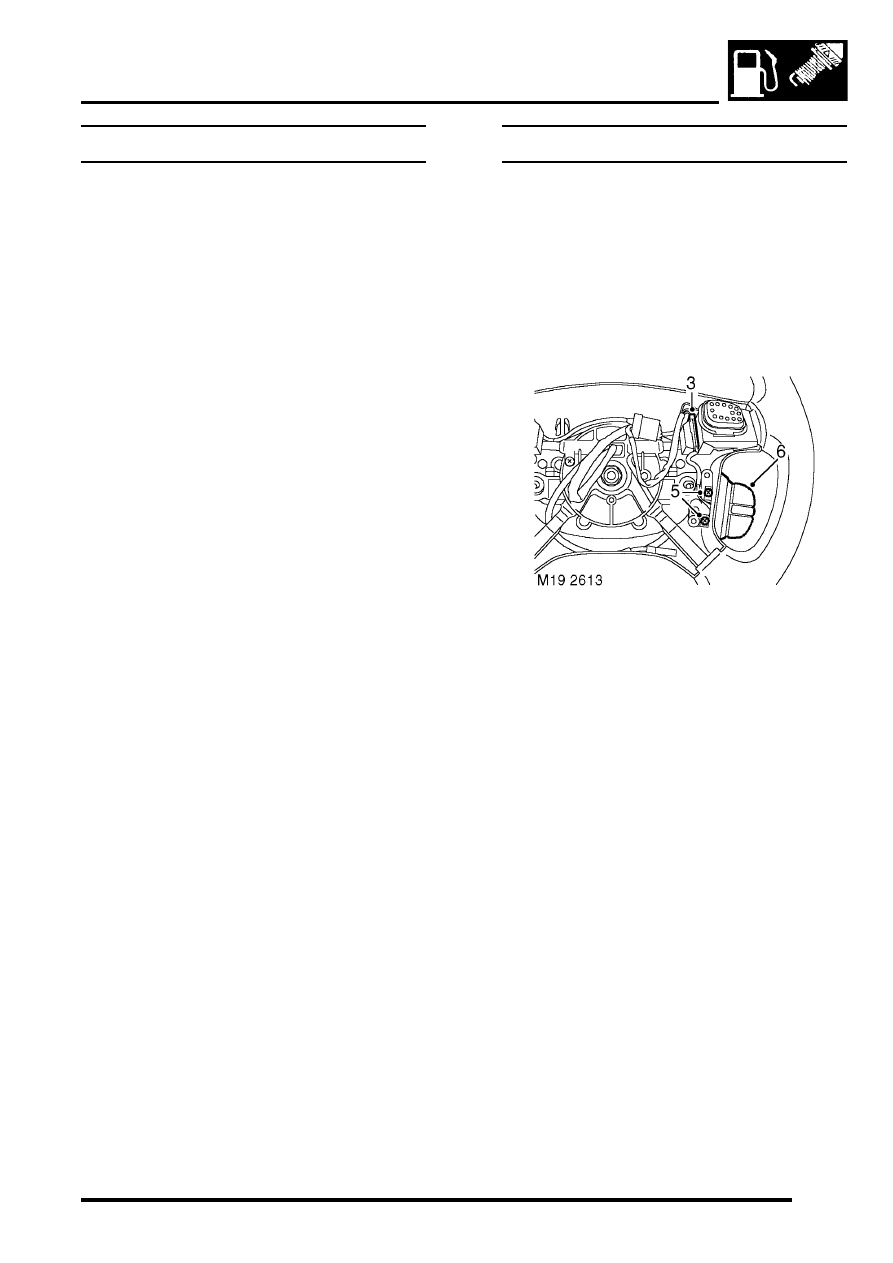

Switch - cruise control  (set/resume)

$% 19.75.33

Remove

1. Remove the key from the starter switch.

Disconnect both battery leads, negative lead
first. Wait ten minutes before starting work.

2. Remove driver's airbag module.



+

 RESTRAINT SYSTEMS, REPAIRS,

Airbag module - drivers.

3. Release remote control switches multiplug and

leads from steering wheel base.

4. Disconnect  remote control switches multiplug

from harness.

5. Remove 2 screws securing remote control

switches to steering wheel base.

6. Release and remove remote control switches

from steering wheel.

Refit

1. Fit remote control switches to steering wheel

and secure with screws.

2. Connect remote control switches multiplug to

harness.

3. Secure leads and multiplug to base of  steering

wheel.

4. Fit driver's airbag module.



+

 RESTRAINT SYSTEMS, REPAIRS,

Airbag module - drivers.

ENGINE MANAGEMENT SYSTEM - V8

18-2-88 REPAIRS

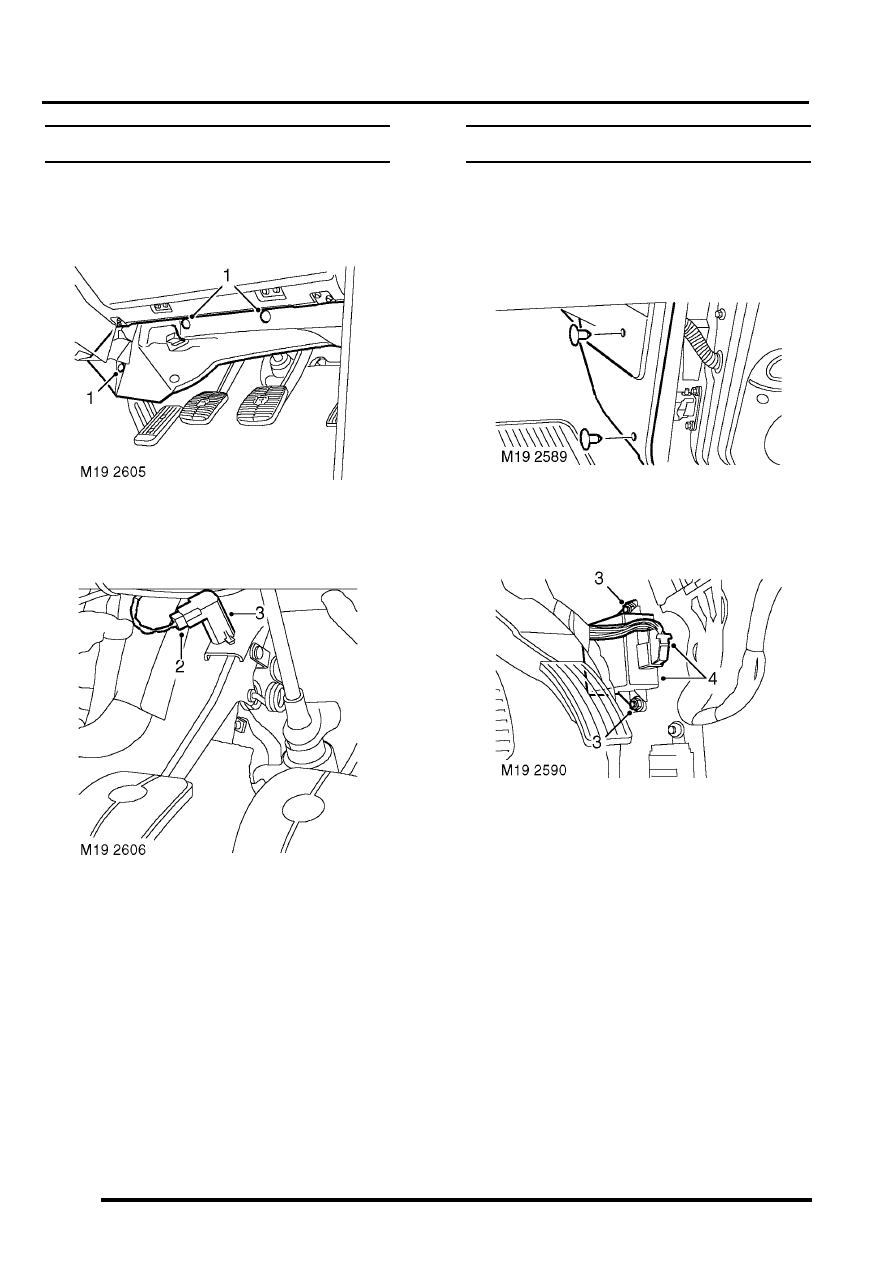

Switch - clutch pedal - cruise  control

$% 19.75.34

Remove

1. Remove 3 fasteners and move driver's side

lower closing panel aside.

2. Disconnect multiplug from clutch pedal switch.
3. Remove switch from pedal bracket.

Refit

1. Engage switch fully into pedal bracket  location

and connect multiplug.

2. Position lower closing panel and secure with

fasteners.

ECU - Cruise control

$% 19.75.49

Remove

1. Remove fixings securing fascia RH closing

panel and remove panel.

2. Remove 2 fixings and remove 'A' post  lower

trim.

3. Remove 2 nuts and remove ECU from studs.
4. Disconnect multiplug from  ECU and  remove

ECU.

Refit

1. Position new ECU and connect multiplug.
2. Fit ECU to studs and secure with nuts.
3. Fit lower trim panel to 'A' post and secure with

fixings.

4. Fit closing panel and secure with fixings.
5. Programme the ECU using TestBook.

FUEL DELIVERY SYSTEM - TD5

DESCRIPTION AND OPERATION

19-1-1

FUEL DELIVERY SYSTEM - Td5

DESCRIPTION AND OPERATION

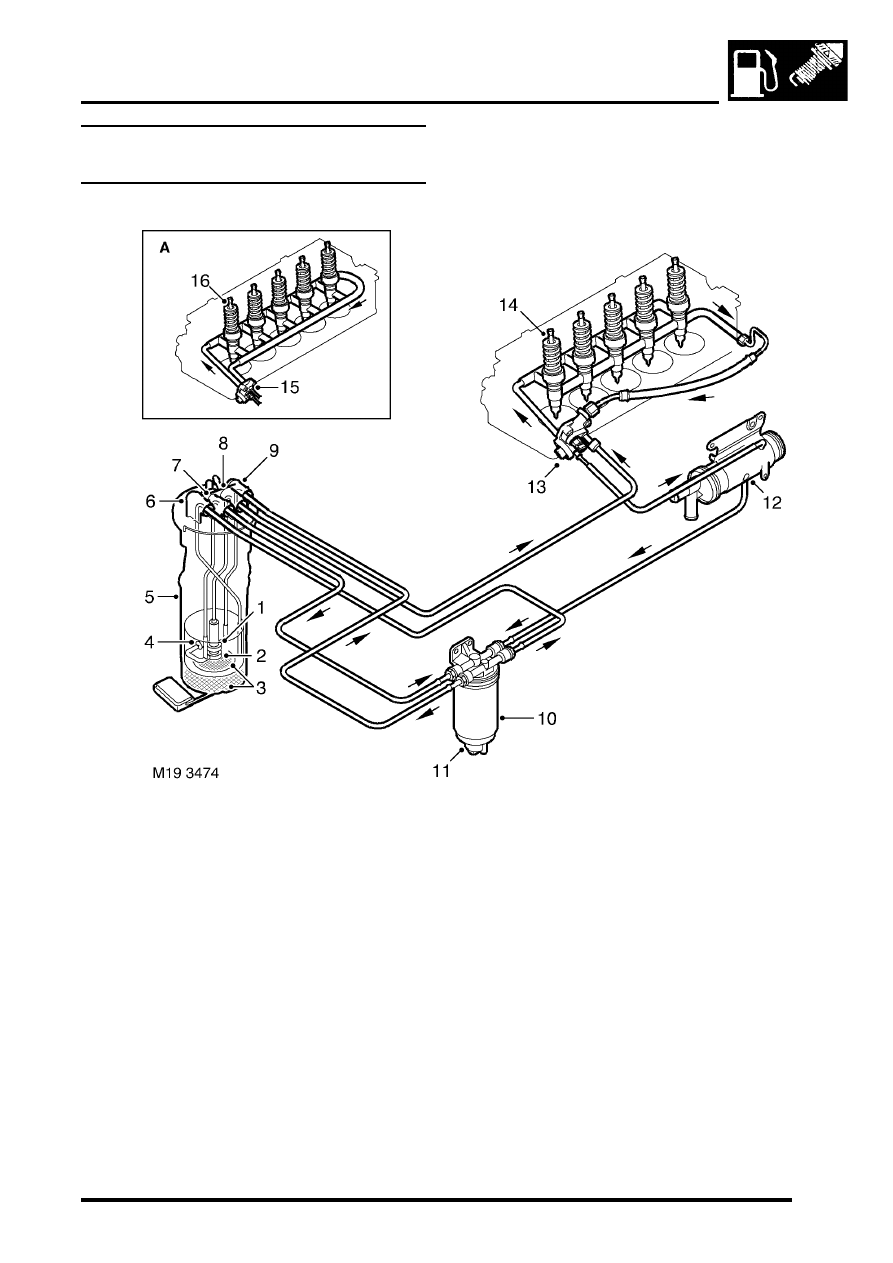

Fuel delivery system component
location

A = Pre EU3 models

1 HP stage
2 LP stage
3 Filters
4 Jet pump
5 Fuel pump and fuel gauge sender assembly
6 LP return connection
7 LP feed connection
8 HP feed connection

9 Air bleed connection

10 Fuel filter
11 Water sensor
12 Fuel cooler
13 Fuel pressure regulator (EU3 models)
14 Electronic unit injectors
15 Fuel pressure regulator (pre EU3 models)
16 Electronic unit injectors

FUEL DELIVERY SYSTEM - TD5

19-1-2

DESCRIPTION AND OPERATION

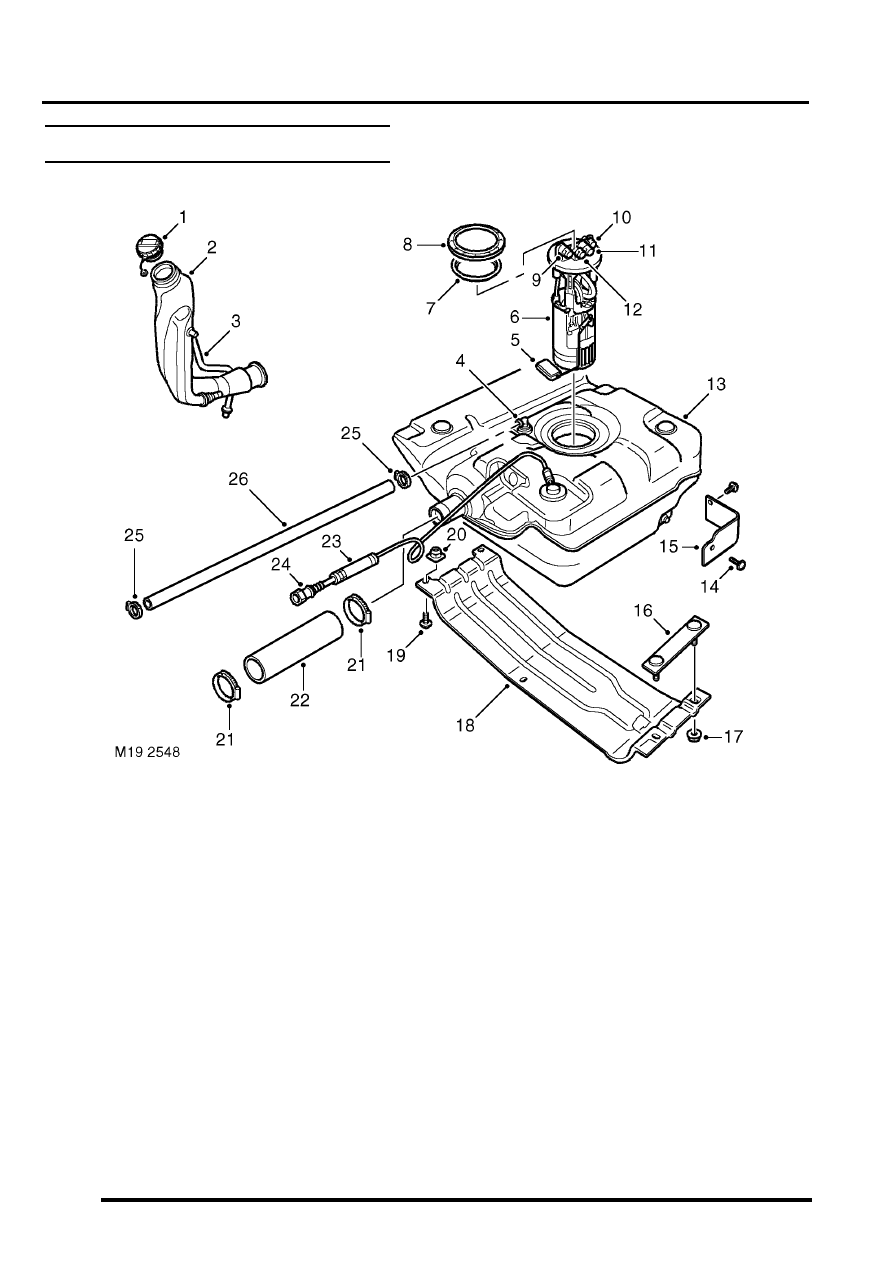

Fuel tank and breather components

1 Fuel filler cap
2 Filler tube
3 Atmospheric vent pipe
4 Tank breather connection
5 Fuel gauge sender float
6 Fuel pump and fuel gauge sender assembly
7 Seal
8 Locking ring
9 Low pressure return connection

10 Air bleed connection
11 High pressure feed connection
12 Low pressure feed connection
13 Fuel tank and breather assembly

14 Scrivet 2 off
15 Heat shield
16 Stud plate
17 Nut 2 off
18 Cradle
19 Bolt 2 off
20 Nut plate 2 off
21 Hose clip 2 off
22 Hose
23 Vent pipe
24 Vent pipe coupling
25 Hose clip 2 off
26 Breather hose
