ENGINE - TD5

OVERHAUL 12-1-81

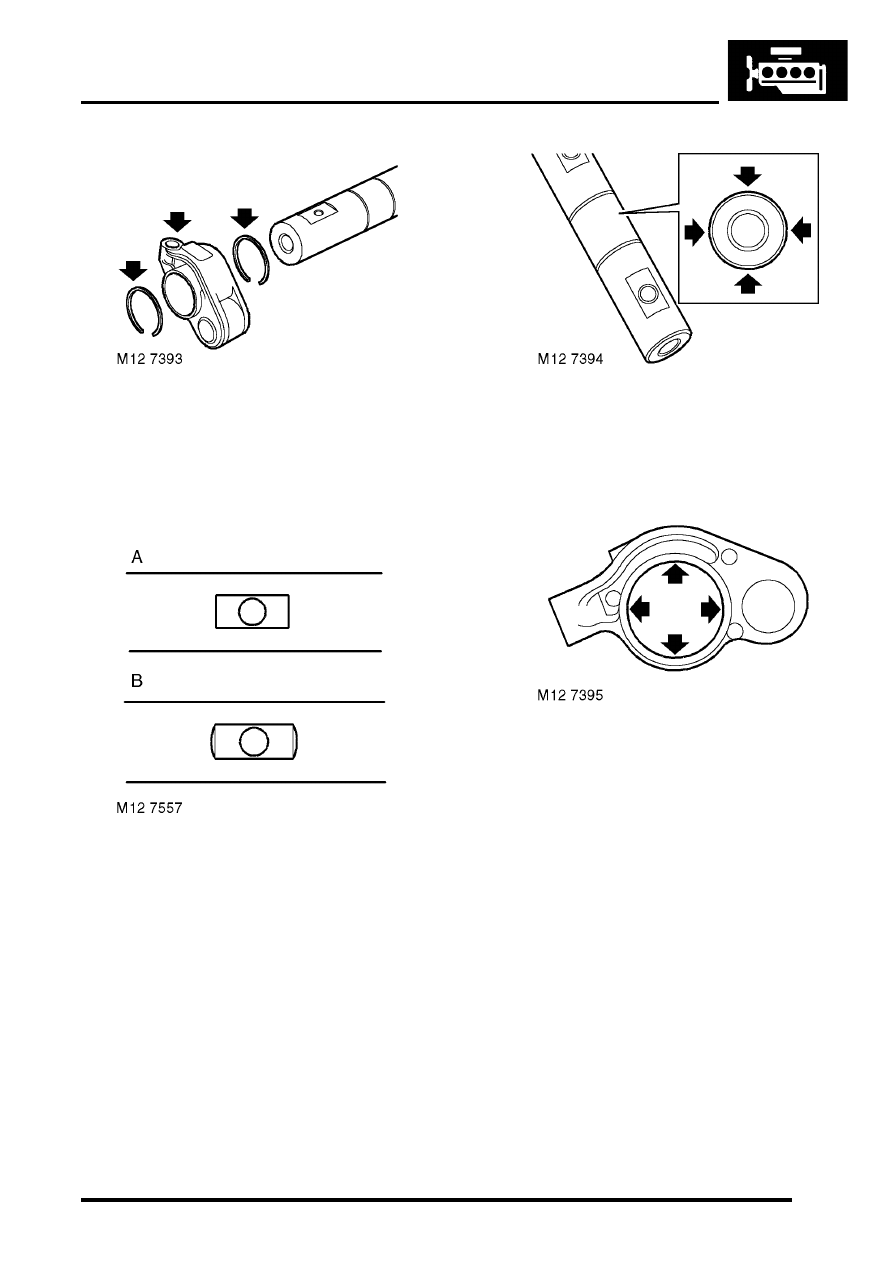

54. Remove and discard spring ring retaining

rocker arm on shaft.

55. Remove rocker arm. Remove and discard 2nd

spring ring.

56. Repeat above procedures for remaining rocker

arms keeping them in  their fitted order.

57. Clean rocker arms and shaft, ensure oilways

are clear.

CAUTION: Identify type of rocker shaft
fitted. Engine Serial No. Prefixes 10P to 14P
– Type A rocker shaft; Engine Serial No.
Prefixes 15P to 19P – Type B rocker shaft.
Type B rocker shafts and arms may be fitted
to Engine Serial No. Prefixes 10P to 14P as
an assembly.

58. Check diameter of each rocker arm journal on

shaft, take  2 measurements at 180

°

:

l

Journal diameter = 26.971 to 26.998 mm
(1.061 to 1.063 in)

59. Using a vernier, check internal diameter of

each rocker arm, take  2 measurements at
180

°

:

l

 Rocker arm internal diameter = 27.0 to
27.013 mm (1.062 to 1.064 in)

60. Fit new spring ring to groove in rocker shaft.
61. Lubricate rocker shaft journals and rocker arms

with engine oil.

62. Fit rocker arm to shaft ensuring it is in its

original fitted  order.

63. Fit new spring ring to retain rocker arm.
64. Repeat above procedures for remaining rocker

arms ensuring they  are in their original fitted
order.

65. Fit new rocker adjusting screws and locknuts to

rocker arms; do  not tighten screws fully into
arms at this stage.

CAUTION: Ensure screws are correct for
type of rocker arms fitted. Replacement
screws for Engine Serial No. Prefixes 15P to
19P have a centre punch mark adjacent to
the adjusting slot. These screws are not
interchangeable with those fitted to Engine
Serial No. Prefixes 10P to 14P.

ENGINE - TD5

12-1-82 OVERHAUL

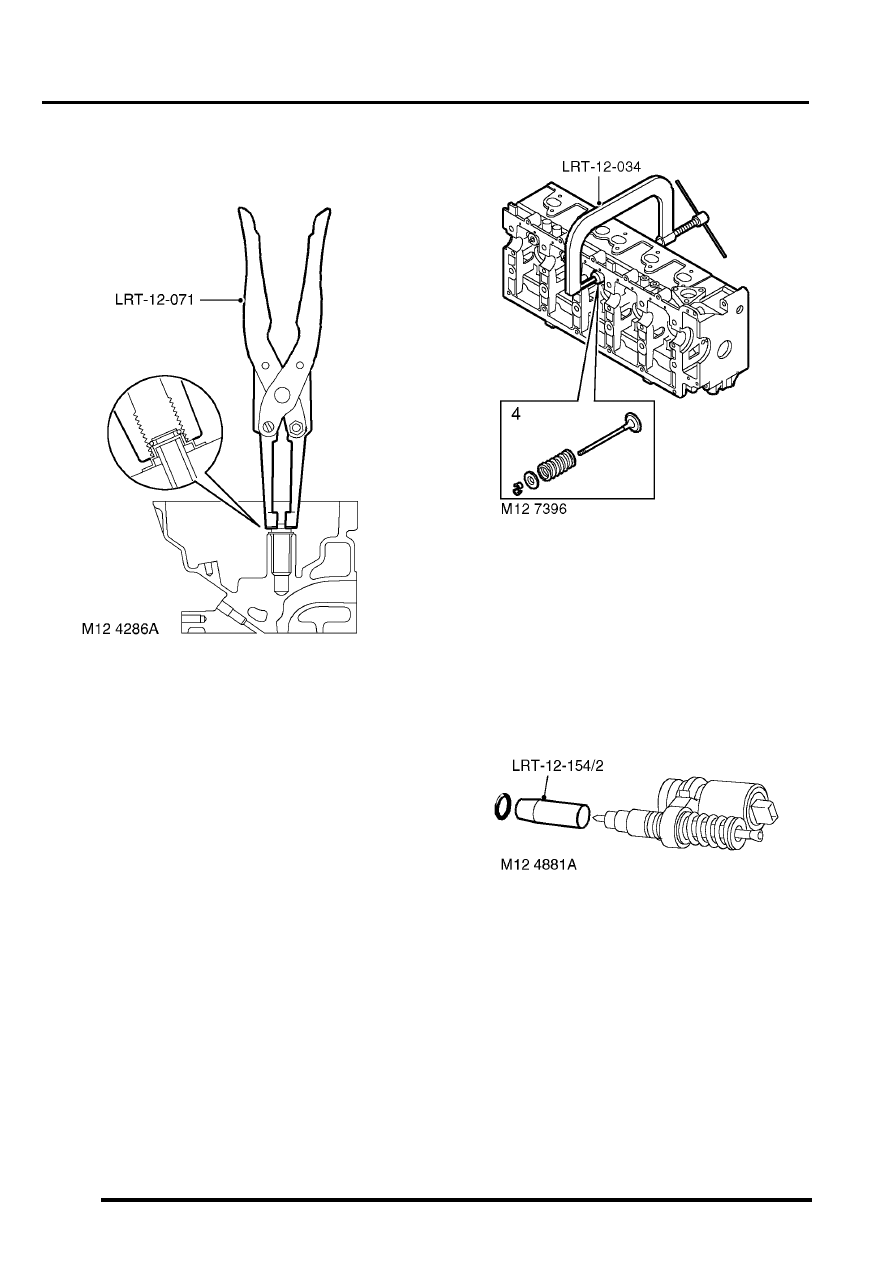

Reassembly

1. Lubricate new valve stem oil seals with engine

oil.

2. Using tool LRT-12-071 fit valve stem oil seals.
3. Lubricate valve guides, valve stems, valve

spring caps and springs  with engine oil.

4. Assemble valves, springs and spring caps

ensuring they are  in their original fitted order.

5. Compress valve springs using tool  LRT-12-

034 ,  fit collets.

6. Using a wooden dowel and mallet, tap each

spring cap lightly to  seat collets.

7. Lubricate new injector 'O' rings with engine oil.

8. Using tool  LRT-12-154/2,  fit new 'O' ring to

each injector.

ENGINE - TD5

OVERHAUL 12-1-83

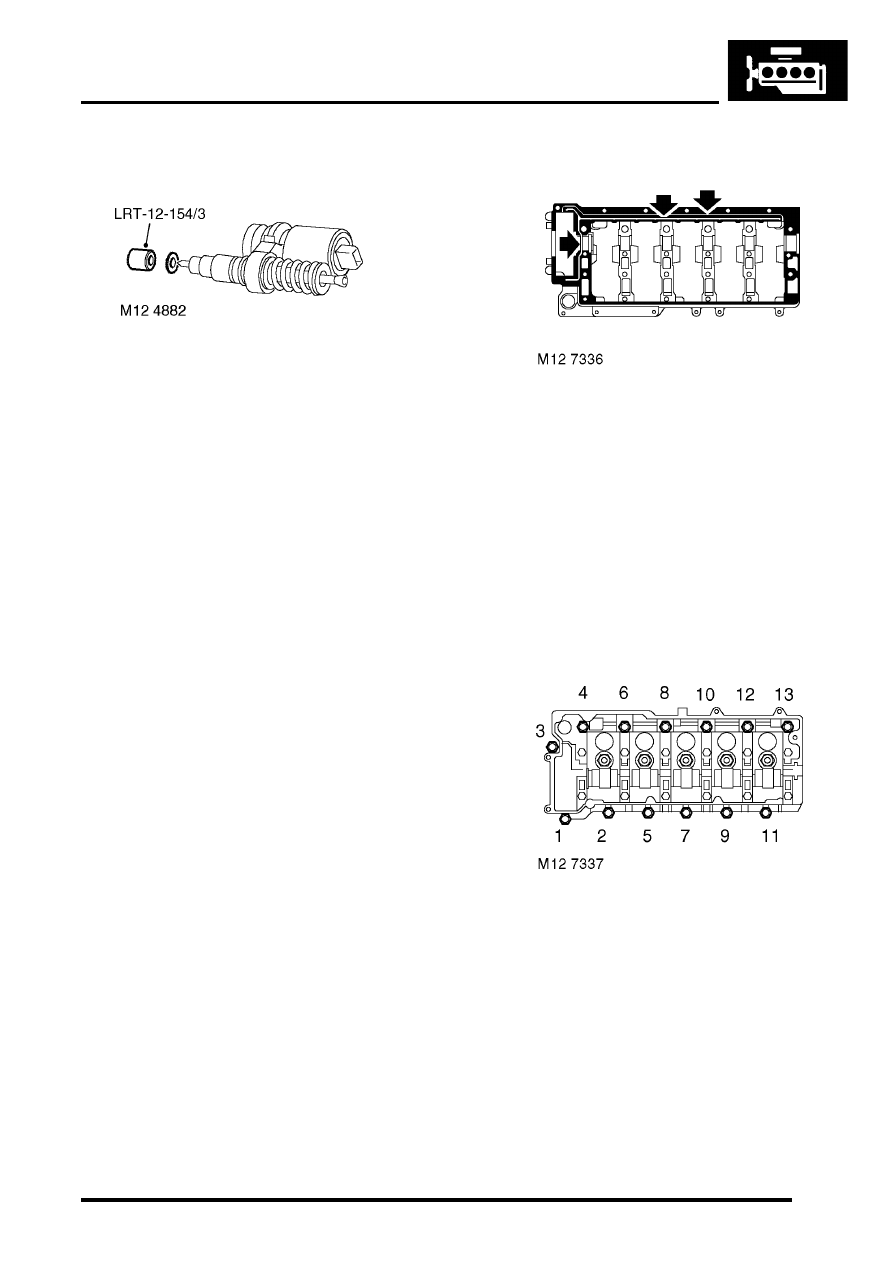

9. Using tool   LRT-12-154/3,  fit new sealing

washer to each injector.

10. Support each end of cylinder head on blocks of

wood ensuring blocks  are clear of valves.

11. Position reaction posts in their original fitted

order.

12. Carefully fit  EUI's, ensuring they are in their

original fitted order and that each retainer is
located on its  dowel.

CAUTION: If new EUI's are fitted, ensure
replacements are correct. Engine Serial No.
Prefixes 10P to 14P – Push rod bushes are
coloured BLACK or BLUE. Serial No.
Prefixes 15P to 19P – Push rod bushes are
coloured GREEN.

13. Fit new retainer bolts and tighten to 32 Nm  (24

lbf.ft).

If new injectors are fitted they must be
programmed for use  with the ECM using
TestBook.

14. Lubricate lash adjusters and bores with engine

oil.

15. Fit lash adjusters ensuring they are in their

original fitted order.

16. Lubricate finger followers with engine oil.
17. Fit finger followers ensuring they are in their

original  fitted order.

18. Lubricate cams and bearing journals on

camshaft, cylinder head  and camshaft carrier
with engine oil.

19. Position camshaft in cylinder head with the

timing pin hole in the  vertical position.

20. Apply an even film of sealant, Part No. STC

4600   to camshaft carrier face and spread to an
even film using a roller.

CAUTION: Ensure sealant does not block
oilways (arrowed) or contaminate camshaft
bearings. Assembly and bolt tightening
must be completed within 20 minutes of
applying sealant.

21. Fit camshaft carrier ensuring it is correctly

located on  dowels.

22. Fit and lightly tighten new camshaft carrier

bolts.

23. Using sequence shown, progressively   tighten

bolts  to 25 Nm (18 lbf.ft).

24. Lubricate a new camshaft rear oil seal with

engine oil, fit  seal using a suitable mandrel.

25. Position rocker shaft on camshaft carrier

ensuring rocker  shaft is located on dowel.

26. Fit new rocker shaft retaining bolts and working

from the centre outwards,  tighten rocker shaft
bolts  to 32 Nm (24 lbf.ft).

27. Fit injector harness and connect multiplugs.
28. Clean fuel connector block and mating face.
29. Lubricate a new fuel filter 'O' ring with engine

oil.

ENGINE - TD5

12-1-84 OVERHAUL

30. Fit new fuel filter, 'O' ring, and gasket.

CAUTION: Gasket must be fitted dry.

31. If fitted: Fit fuel connector spacer block and

gasket.

32. Fit fuel connector block, fit bolts and tighten to

25 Nm (18 lbf.ft).

33. Clean glow plugs.
34. Fit  glow plugs to cylinder head and tighten to

16 Nm (12 lbf.ft).

35. Fit new cylinder head gasket.



 +

 ENGINE - Td5, OVERHAUL, Gasket

- cylinder head.

36. Engine Serial No. Prefixes 15P to

19P:Lubricate new 'O' rings with engine oil and
fit to spill return pipe, fit pipe and tighten
connectors to 20 Nm (15 lbf.ft).

37. Before fitting the camshaft cover, the fuel

injector rockers  must be adjusted following the
procedures given in Cylinder head gasket  -
Refit.


 +

 ENGINE - Td5, OVERHAUL, Gasket

- cylinder head.

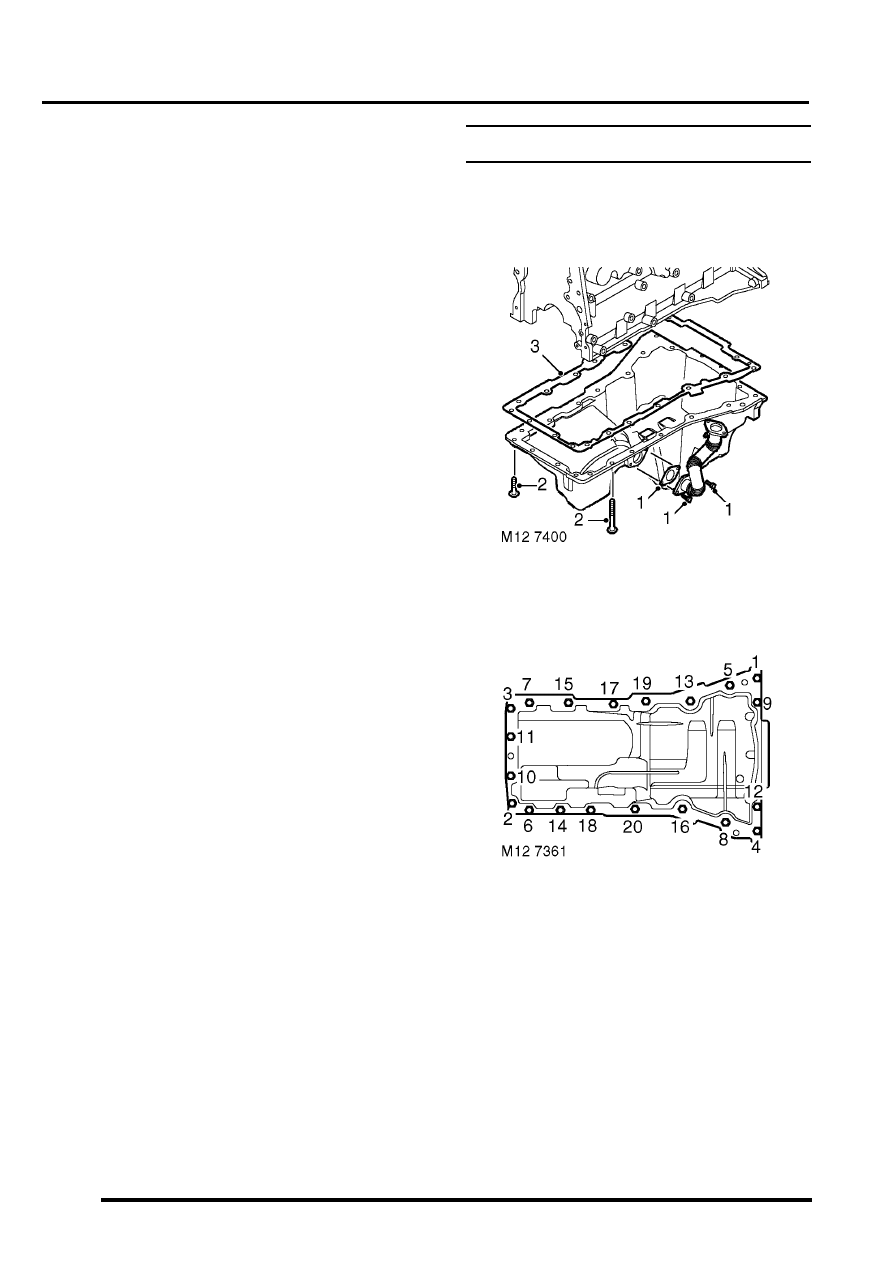

Gasket - engine sump

$% 12.60.38.01

Disassembly

1. Remove 2 bolts securing centrifuge oil drain

pipe to sump,  remove and discard gasket.

2. Using sequence shown and noting their fitted

positions, remove  20 bolts securing sump to
cylinder block.

3. Release sump from locating dowels, remove

sump; remove and  discard gasket.

Reassembly

1. Clean sump and mating faces, ensure bolt

holes in cylinder block  are clean and dry.

2. Using suitable solvent, remove all traces of

sealant from  joint faces of timing chain cover
and crankshaft rear oil seal housing.

3. Clean centrifuge oil drain pipe and mating

faces.
