Discovery 2. Manual - part 238

INTERIOR TRIM COMPONENTS

REPAIRS 76-3-15

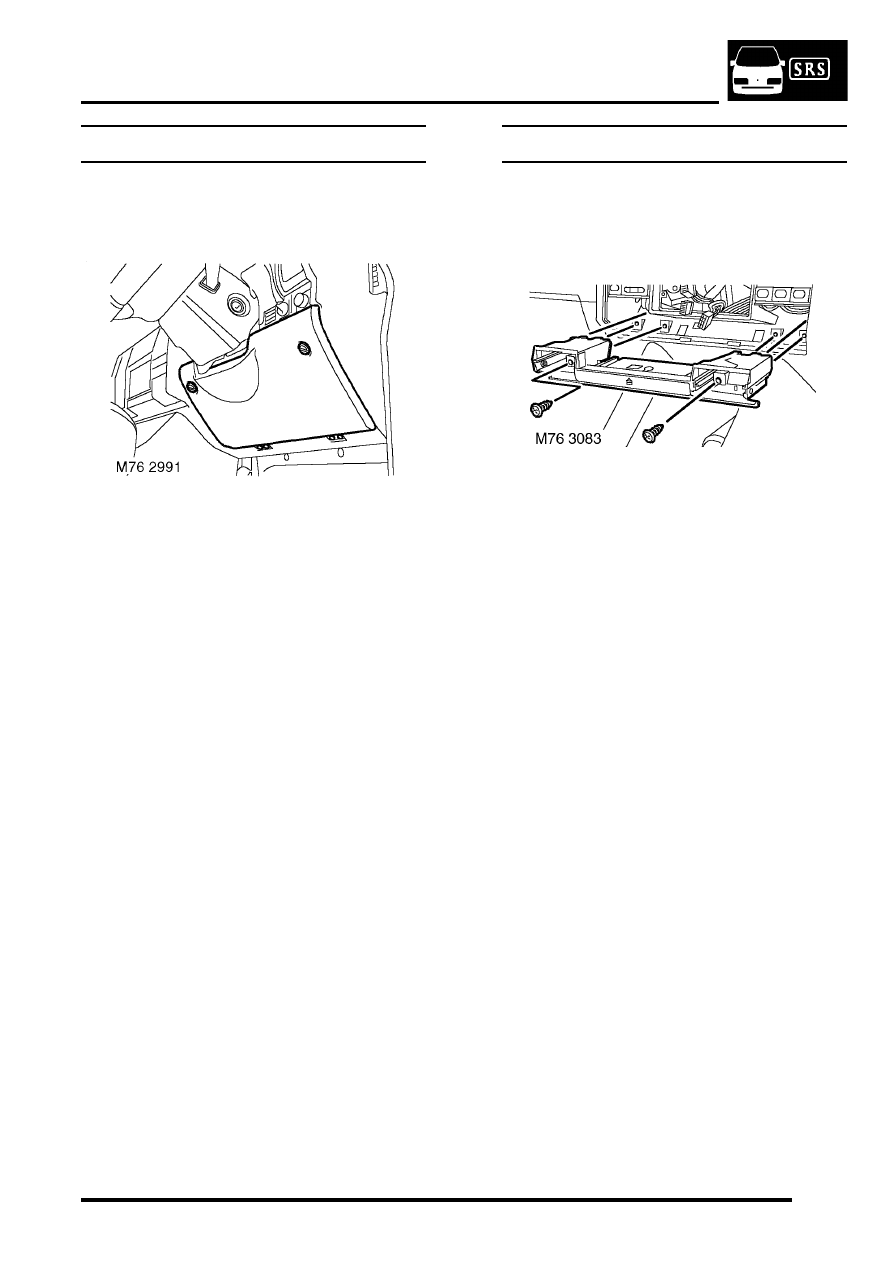

Panel  -  fascia access - driver's side

$% 76.46.40

Remove

1. Remove 4 bolts securing fascia access panel to

fascia.

2. Release 2 quarter turn screws securing fascia

access panel to fascia.

3. Remove fascia access panel.

Refit

1. Position fascia access panel to fascia and

secure with quarter turn screws.

2. Position base of fascia access panel to fascia

and secure with bolts.

Drink tray assembly - centre fascia

$% 76.46.41

Remove

1. Remove coin tray and ash tray.

2. Remove 6 screws securing drink tray assembly

to fascia.

3. Remove drink tray.

Refit

1. Position drink tray assembly to fascia and

secure with screws.

2. Fit ash tray and coin tray to drink tray assembly.

INTERIOR TRIM COMPONENTS

76-3-16 REPAIRS

Louvre panel assembly - centre fascia

$% 76.46.42

Remove

1. Remove radio cassette player from fascia.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Radio.

2. Carefully release and remove radio DIN socket

from louvre panel.

3. Remove screw cover from radio aperture.
4. Remove drink tray assembly.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Drink tray assembly - centre
fascia.

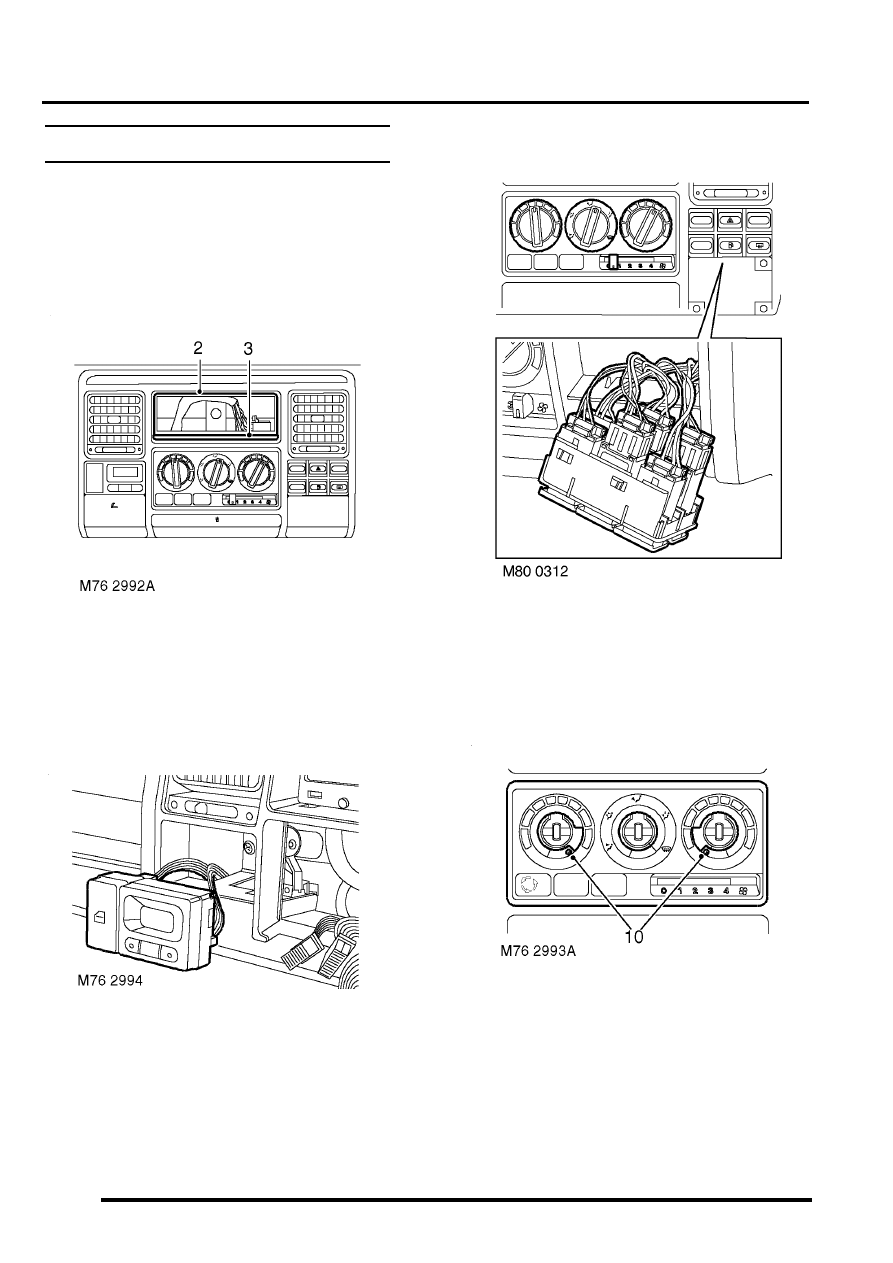

5. Carefully release clock assembly from louvre

panel.

6. Disconnect multiplugs from clock and door

locking switch. Remove clock assembly.

7. Carefully release switch pack from louvre

panel.

8. Disconnect multiplugs from switches and

remove switch pack.

9. Models without A/C: Carefully remove blower

speed and heater control knobs.

10. Models without A/C: Remove 2 screws

securing heater control panel graphic plate and
remove graphic plate.

INTERIOR TRIM COMPONENTS

REPAIRS 76-3-17

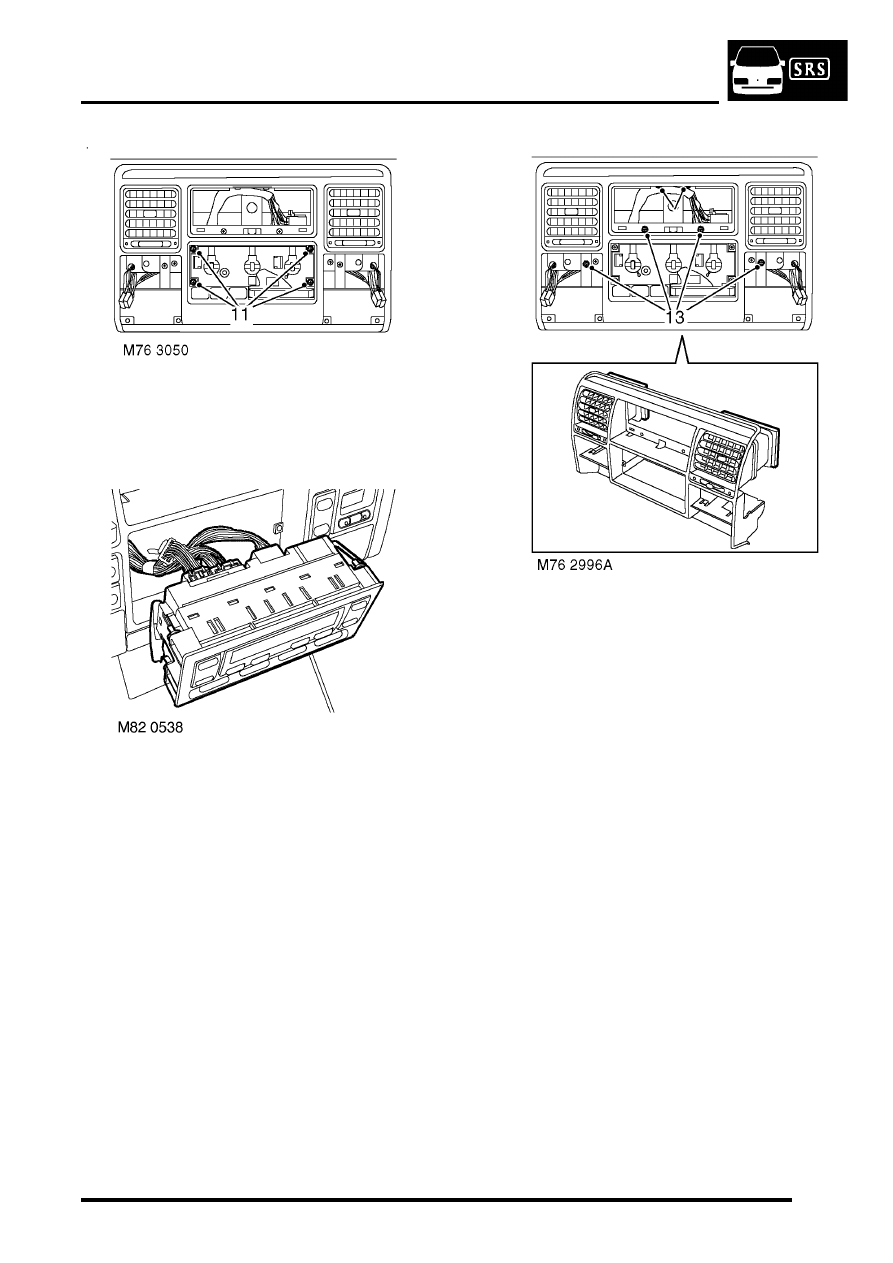

11. Models without A/C: Remove 4 screws

securing heater control panel to louvre panel.

12. Models with A/C: Carefully release ATC ECU

from louvre panel, disconnect multiplugs and
remove ATC ECU.

13. Loosen 2 upper screws and remove 4

remaining screws securing louvre panel to
fascia.

14. Remove louvre panel assembly.
15. Remove seals from face level vents.

Refit

1. Fit seals to face level vents on new louvre

panel.

2. Fit louvre panel to fascia and secure with

screws.

3. Models with A/C: Connect multiplugs to ATC

ECU and fit ATC ECU to fascia.

4. Models without A/C: Fit screws securing

heater control panel to louvre panel.

5. Models without A/C: Fit heater control panel

graphic plate and secure with screws.

6. Models without A/C: Fit blower speed and

heater control knobs.

7. Position switch pack, connect multiplugs to

switches and fit switch pack to louvre panel.

8. Position clock assembly, connect multiplug to

clock and door locking switch and fit clock
assembly to louvre panel.

9. Fit drinks tray.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Drink tray assembly - centre
fascia.

10. Fit and secure radio DIN socket.
11. Fit screw cover to radio aperture.
12. Fit radio cassette player.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Radio.

INTERIOR TRIM COMPONENTS

76-3-18 REPAIRS

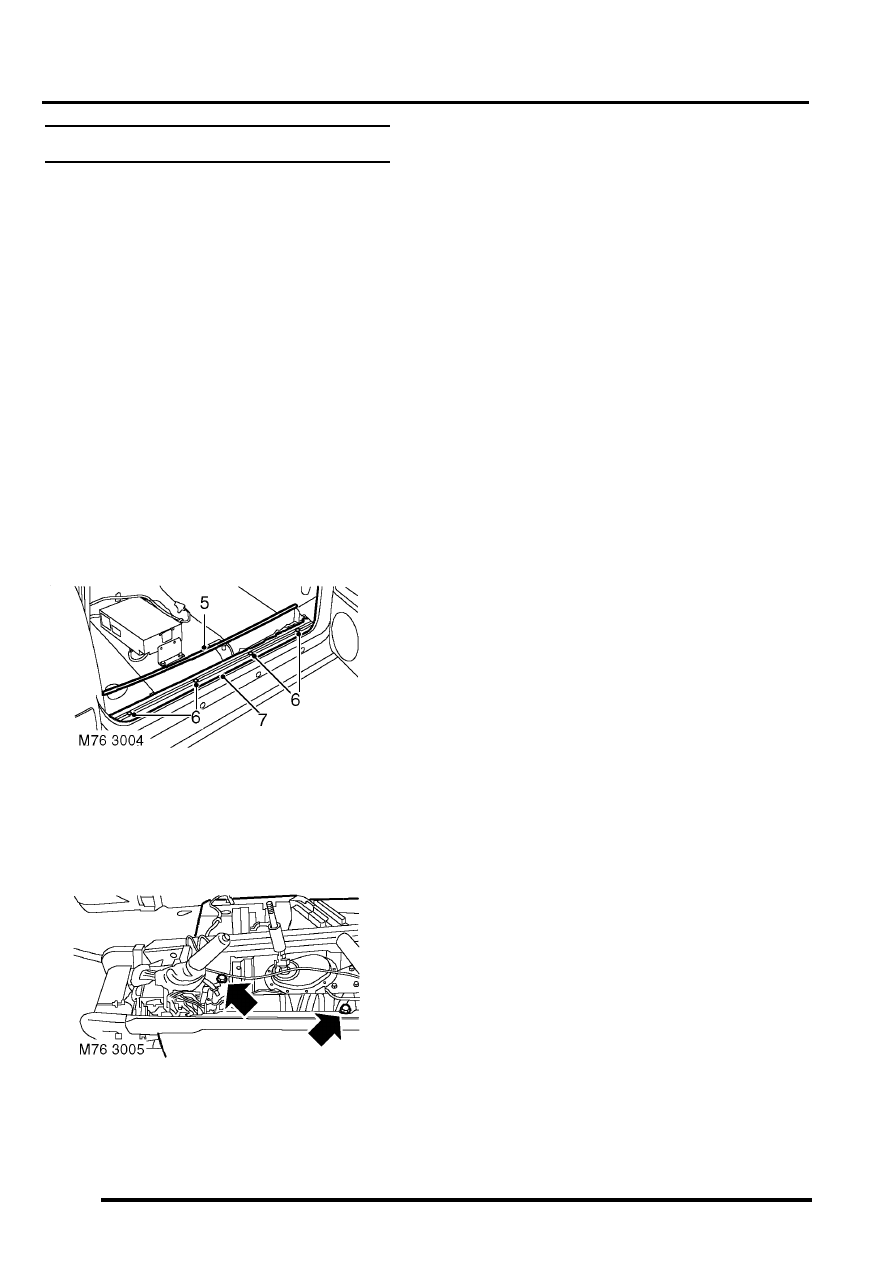

Carpet - front

$% 76.49.02

Remove

1. Models with premium ICE: Remove power

amplifier.


 +

 IN CAR ENTERTAINMENT,

REPAIRS, Amplifier - power.

2. Models with premium ICE: Remove CD

autochanger.


 +

 IN CAR ENTERTAINMENT,

REPAIRS, CD autochanger.

3. Remove centre console.

l

For models with manual gearbox:


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - manual
models.

l

For models with automatic gearbox:


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - automatic
models.

4. Remove both lower 'A' post trim panels.

5. Remove finisher from both front carpet

retainers.

6. Remove 8 screws securing front carpet

retainers to floor.

7. Remove front carpet retainers.

8. Remove 2 nuts securing main body harness to

transmission tunnel.

9. With assistance release and remove carpet.

Refit

1. With assistance position carpet.
2. Secure main body harness to transmission

tunnel with nuts.

3. Position front carpet retainers and secure to

floor with screws.

4. Fit finishers to front carpet retainers
5. Fit both lower 'A' post trim panels.
6. Fit centre console.

l

For models with manual gearbox:


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - manual
models.

l

For models with automatic gearbox:


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - automatic
models.

7. Models with premium ICE: Fit CD

autochanger.


 +

 IN CAR ENTERTAINMENT,

REPAIRS, CD autochanger.

8. Models with premium ICE: Fit power

amplifier.


 +

 IN CAR ENTERTAINMENT,

REPAIRS, Amplifier - power.
