Discovery 2. Manual - part 235

INTERIOR TRIM COMPONENTS

REPAIRS

76-3-3

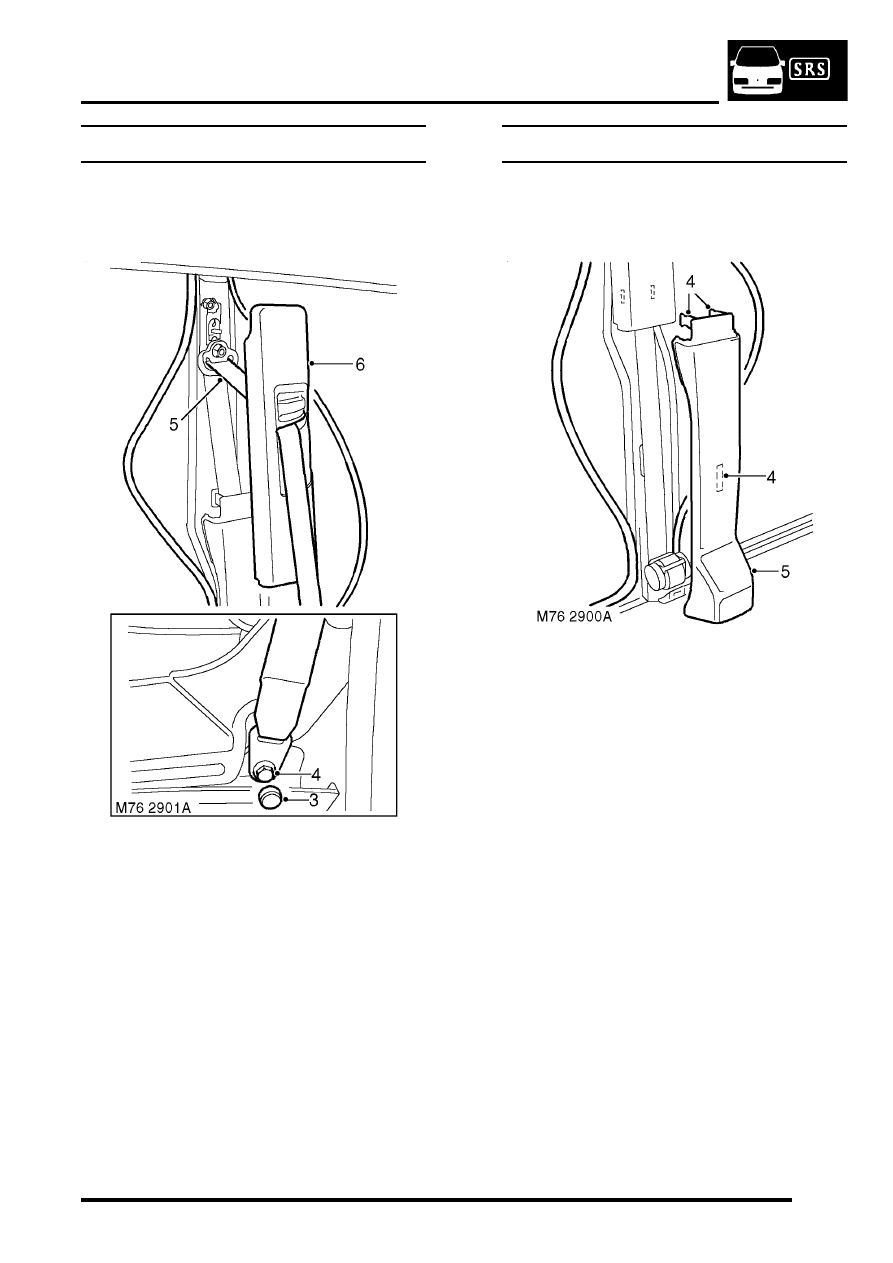

Trim casing - upper - 'B' post

$% 76.13.28

Remove

1. Release front door aperture seal from  'B' post.
2. Release rear door aperture seal from  'B' post.
3. Remove cap from front seat belt lower

anchorage bolt.

4. Remove front seat belt lower anchorage bolt.
5. Feed seat belt through trim casing.
6. Remove trim casing.
7. Remove sound insulation from trim  casing.

Refit

1. Fit sound insulation to trim casing.
2. Feed front seat belt through trim casing.
3. Fit front seat belt lower anchorage and tighten

bolt to 32 Nm (24 lbf.ft).

4. Fit cap to front seat belt lower anchorage bolt.
5. Fit trim casing to 'B' post.
6. Fit front door aperture seal to 'B'  post.
7. Fit rear door aperture seal to 'B' post.

Trim casing - lower - 'B' post

$% 76.13.29

Remove

1. Release front door aperture seal from  'B' post.
2. Release rear door aperture seal from  'B' post.
3. Move 'B' post upper trim casing aside.
4. Release 3 clips securing lower trim  casing to

'B' post.

5. Remove lower trim casing.

Refit

1. Fit lower trim casing to 'B' post and  secure with

clips.

2. Position 'B' post upper trim casing to 'B' post.
3. Fit front door aperture seal to 'B'  post.
4. Fit rear door aperture seal to 'B' post.

INTERIOR TRIM COMPONENTS

76-3-4

REPAIRS

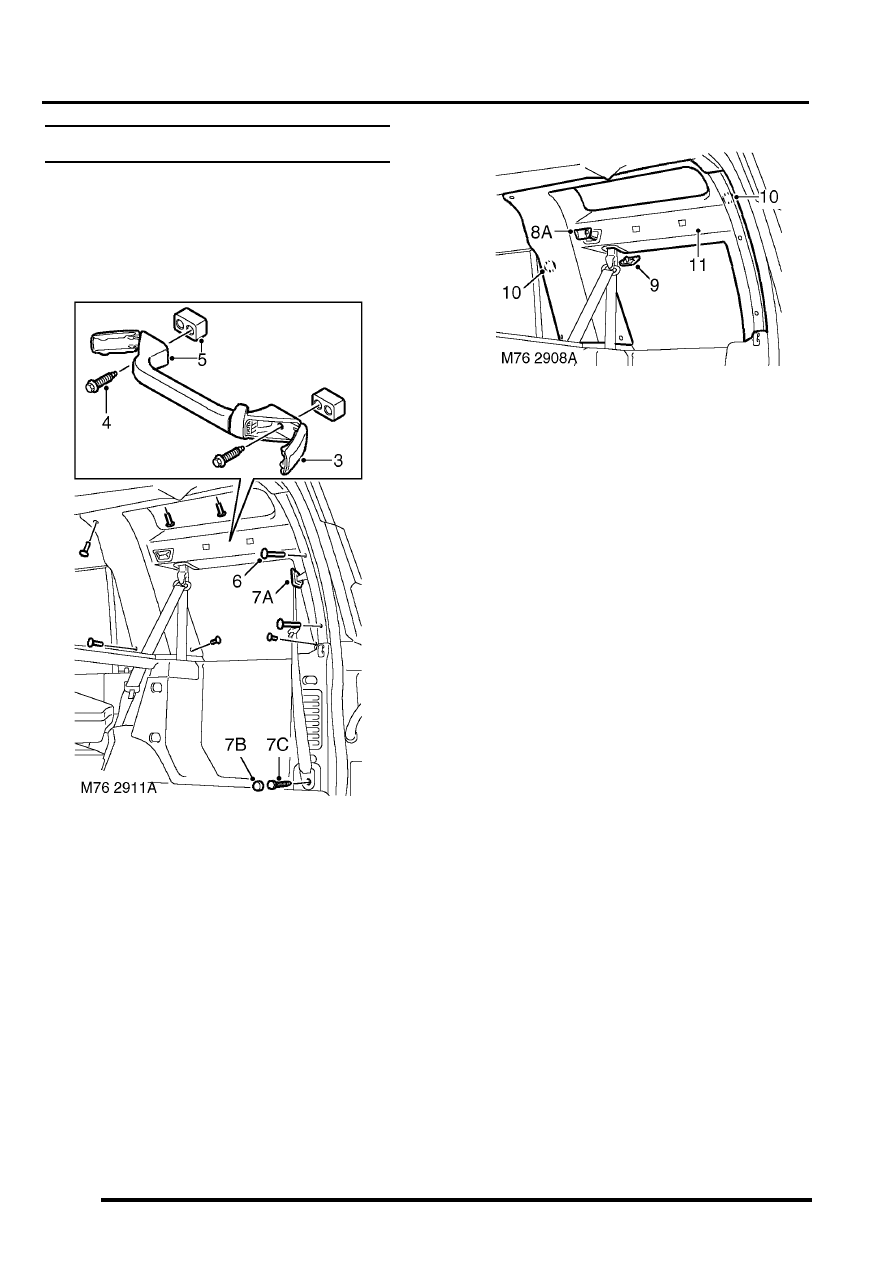

Trim casing - 'D' post

$% 76.13.73

Remove

1. Fold rear seat forward.
2. Remove tail door aperture upper trim  casing.

3. Release caps from end of grab handle.
4. Remove 2 bolts securing grab handle to  body.
5. Remove grab handle and collect two  spacers.
6. Remove 8 trim clips securing trim casing  to

body.

7. Models with third row seats:

a Remove third row seat belt escutcheon.

b Remove cap from lower anchorage of third

row seat belt.

c Remove lower anchorage bolt.

8. Models with volumetric alarm:

a Release volumetric sensor from trim casing.

b Disconnect multiplug from volumetric

sensor.

c Remove volumetric sensor.

9. Remove rear seat belt blanking plate.

10. Release 2 clips securing trim casing to  body.
11. Remove trim casing.

Refit

1. Fit trim casing and secure with clips.
2. Fit rear seat belt blanking plate.
3. Models with volumetric alarm:

a Position volumetric sensor to trim casing

and connect multiplug.

b Fit volumetric sensor to trim casing.

4. Models with third row seats:

a Fit lower anchorage of third row seat belt

and tighten bolt to 32 Nm (24 lbf.ft).

b Fit cap to lower anchorage bolt.

c Fit third row seat belt escutcheon to trim

casing.

5. Fit trim clips securing trim casing to  body.
6. Position grab handle and spacers to trim

casing.

7. Fit and tighten bolts securing  grab handle to

body to 3 Nm (2.2 lbf.ft).

8. Close caps on ends of grab handle.
9. Fit tail door aperture upper trim casing.

10. Reposition rear seat.

INTERIOR TRIM COMPONENTS

REPAIRS

76-3-5

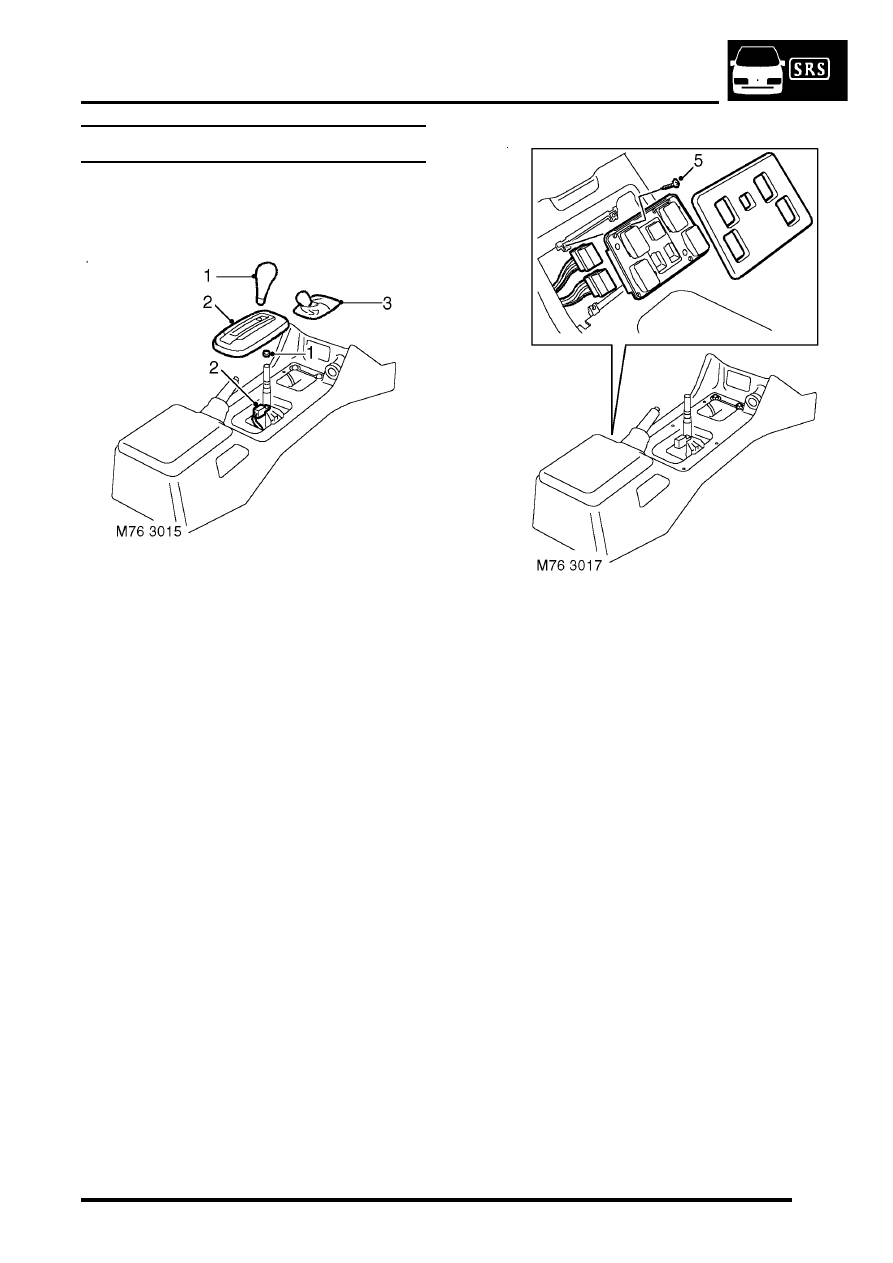

Console - centre - automatic models

$% 76.25.01

Remove

1. Select position 'D', remove gear selector knob

and collect spacer.

2. Models from 03MY:Remove both centre

console cup holders.

3. Release selector panel, disconnect multiplug

and remove panel .

4. Release clips securing transfer box  lever gaiter

to centre console and remove knob and gaiter.

5. Models with base trim: Remove rubber mat

from centre console and remove cover plate
from switch pack.

6. Models with base trim: Remove 4 screws

securing switch pack to centre console,
disconnect multiplugs and remove switch pack.

INTERIOR TRIM COMPONENTS

76-3-6

REPAIRS

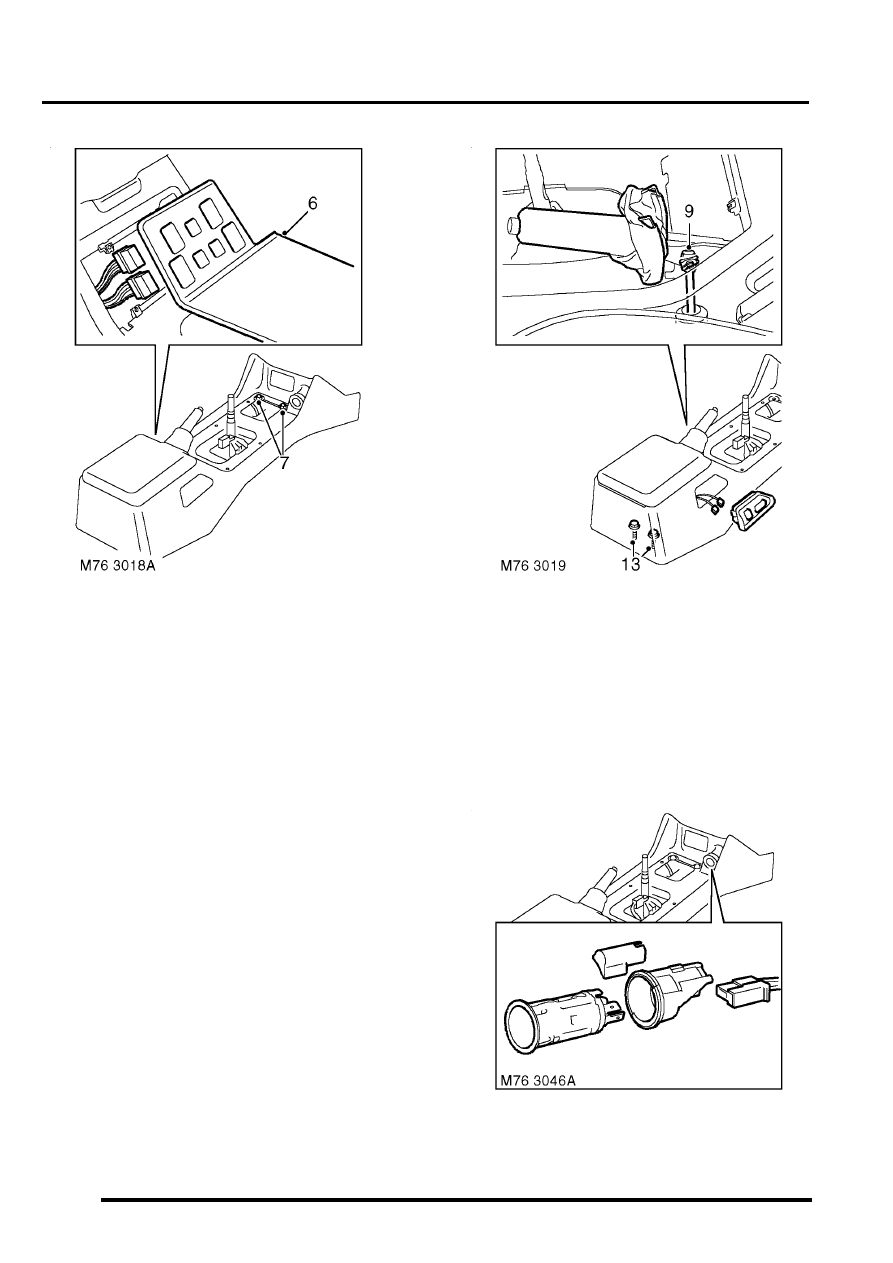

7. Models with veneer trim: Release veneered

console cover and remove cigar lighter
element. Disconnect multiplugs from switch
pack and remove veneered console cover.

8. Remove 2 bolts securing  forward edge of

console to transmission  tunnel.

9. Release handbrake gaiter from console.

10. Remove clip and clevis pin securing cable to

handbrake lever.

11. Move handbrake to fully upward position.
12. Release electric seat switches from  console.
13. Disconnect multiplugs from switches and

remove.

14. Remove 2 bolts securing rear of console  to

transmission tunnel.

15. Release centre console from fascia.

16. Disconnect multiplug and bulb from cigar

lighter.
