RESTRAINT SYSTEMS

REPAIRS

75-13

REPAIRS

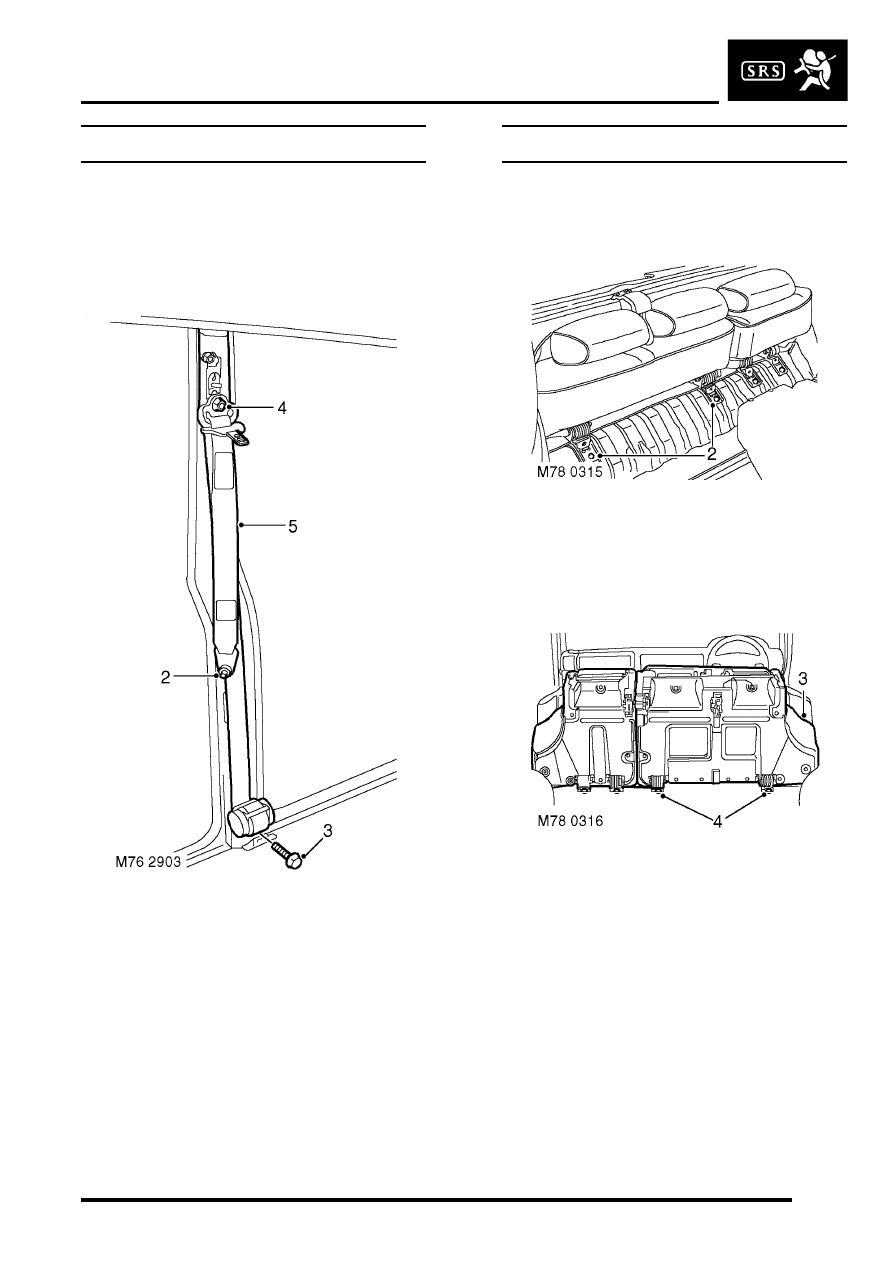

Seat belt - front

$% 76.73.13

Remove

1. Remove 'B' post lower trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - lower - 'B' post.

2. Remove bolt securing seat belt to front  seat.
3. Remove bolt securing seat belt reel to  'B' post.
4. Remove seat belt upper anchorage nut.
5. Remove seat belt.

Refit

1. Fit seat belt upper anchorage and tighten nut to

32 Nm (24 lbf.ft).

2. Fit seat belt reel to 'B' post and tighten bolt to 50

Nm (37 lbf.ft).

3. Fit seat belt to front seat and tighten bolt to 32

Nm (24 lbf.ft).

4. Fit 'B' post lower trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - lower - 'B' post.

Seat belt - rear - centre

$% 76.73.20

Remove

1. Carefully pull front carpet away from RH rear

seat base to gain access to mounting brackets.

2. Remove 2 front Torx bolts securing RH rear

seat to floor.

3. Recline and fold RH rear seat.
4. Remove 2 rear Torx bolts securing RH rear

seat to floor.

5. Remove RH rear seat.

RESTRAINT SYSTEMS

75-14

REPAIRS

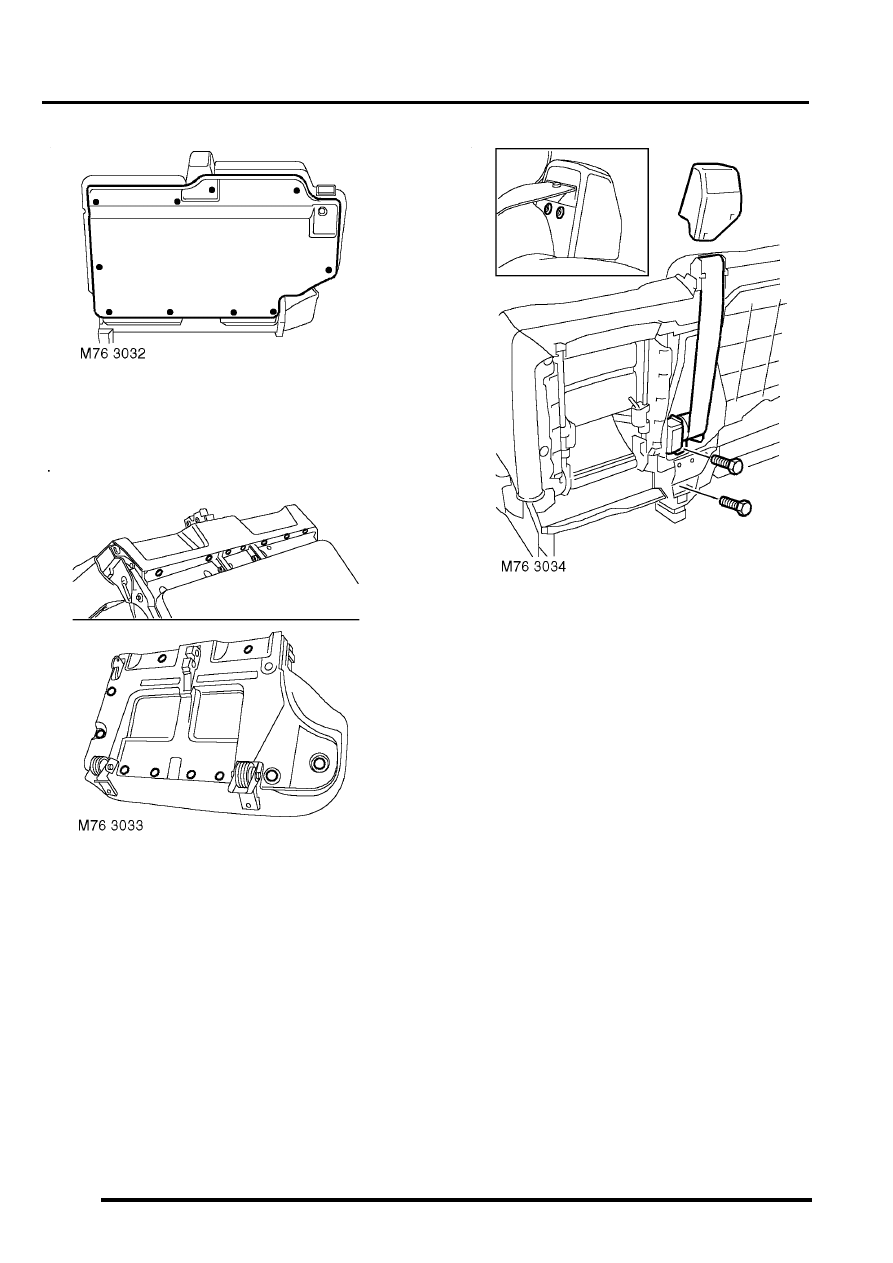

6. Remove 11 clips securing seat back finisher to

RH rear seats.

7. Remove seat back finisher.

8. Remove 15 clips securing seat base finisher to

RH rear seats.

9. Remove seat base finisher.

10. Remove bolt securing seat belt lower

anchorage to frame of RH rear seats.

11. Remove 2 screws securing guide cover to RH

rear seats

12. Remove guide cover.
13. Remove bolt securing seat belt reel to frame of

RH rear seats.

14. Remove seat belt.

Refit

1. Fit seat belt reel and tighten bolt to 32 Nm (24

lbf.ft).

2. Position seat belt through guide on top of RH

rear seats.

3. Fit seat belt lower anchorage to frame of seats

and tighten bolt to 32 Nm (24 lbf.ft).

4. Position guide cover to RH rear seats and

secure with screws.

5. Position seat base finisher to RH rear seats and

secure with clips.

6. Position seat back finisher to RH rear seats and

secure with clips.

7. Position  RH rear seats and secure rear

mounting brackets to floor with Torx bolts
tightened to 45 Nm (33 lbf.ft).

8. Put RH rear seats in upright position and

secure front mounting brackets to floor with
Torx bolts tightened to 45 Nm (33 lbf.ft).

9. Position front carpet.

RESTRAINT SYSTEMS

REPAIRS

75-15

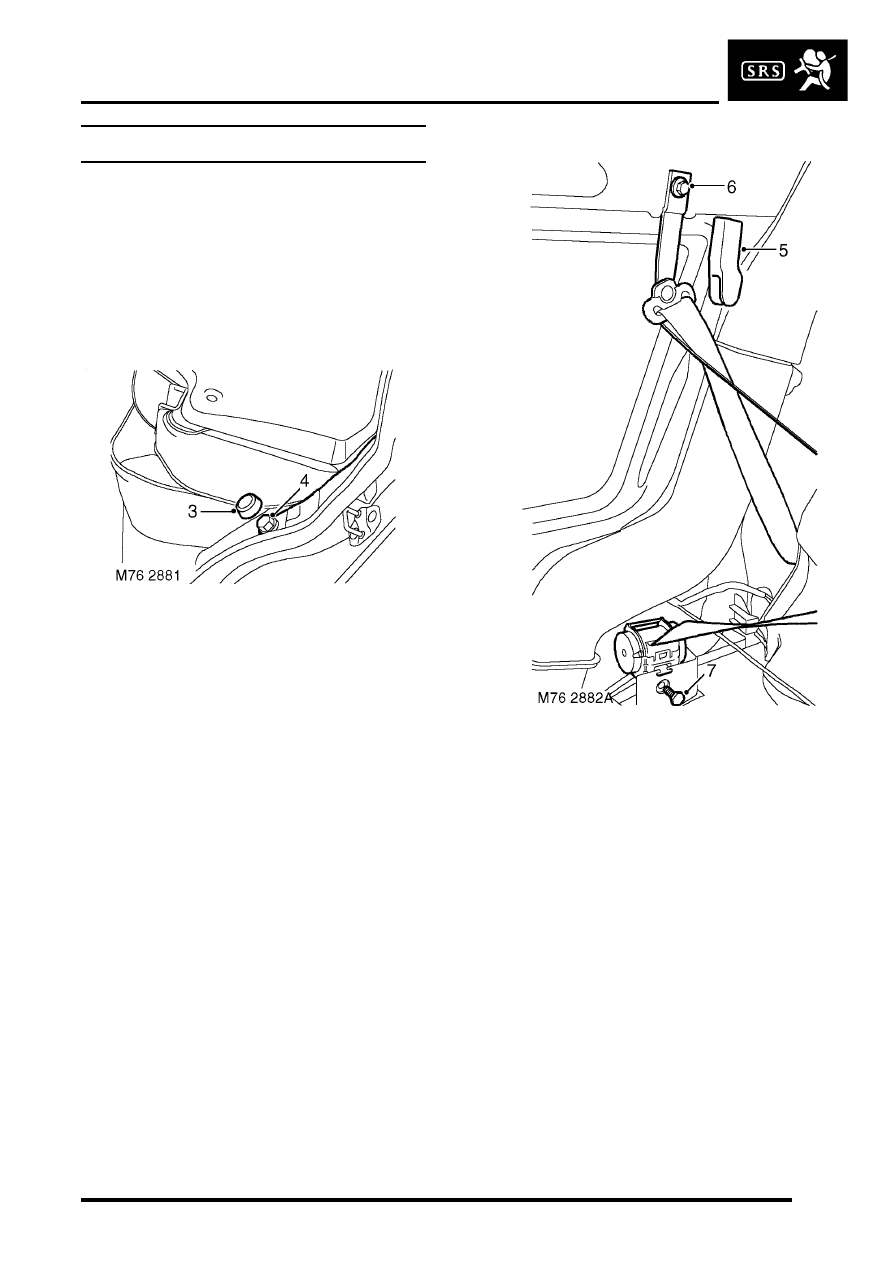

Seat belt - rear - side

$% 76.73.23

Remove

1. Remove 'D' post trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - 'D' post.

2. Remove loadspace side trim  casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - side - loadspace.

3. Remove cap from seat belt lower anchorage

bolt.

4. Remove lower anchorage bolt.

5. Remove cover from seat belt upper anchorage

bolt.

6. Remove upper anchorage bolt.
7. Remove bolt securing seat belt reel to  body.
8. Remove seat belt.

Refit

1. Fit seat belt reel to body and tighten bolt to 32

Nm (24 lbf.ft).

2. Fit seat belt upper anchorage to body and

tighten bolt to 50 Nm (37 lbf.ft).

3. Fit cover to upper anchorage bolt.
4. Fit seat belt lower anchorage to body and

tighten bolt to 32 Nm (24 lbf.ft).

5. Fit cap to lower anchorage bolt.
6. Fit loadspace side trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - side - loadspace.

7. Fit 'D' post trim casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - 'D' post.

RESTRAINT SYSTEMS

75-16

REPAIRS

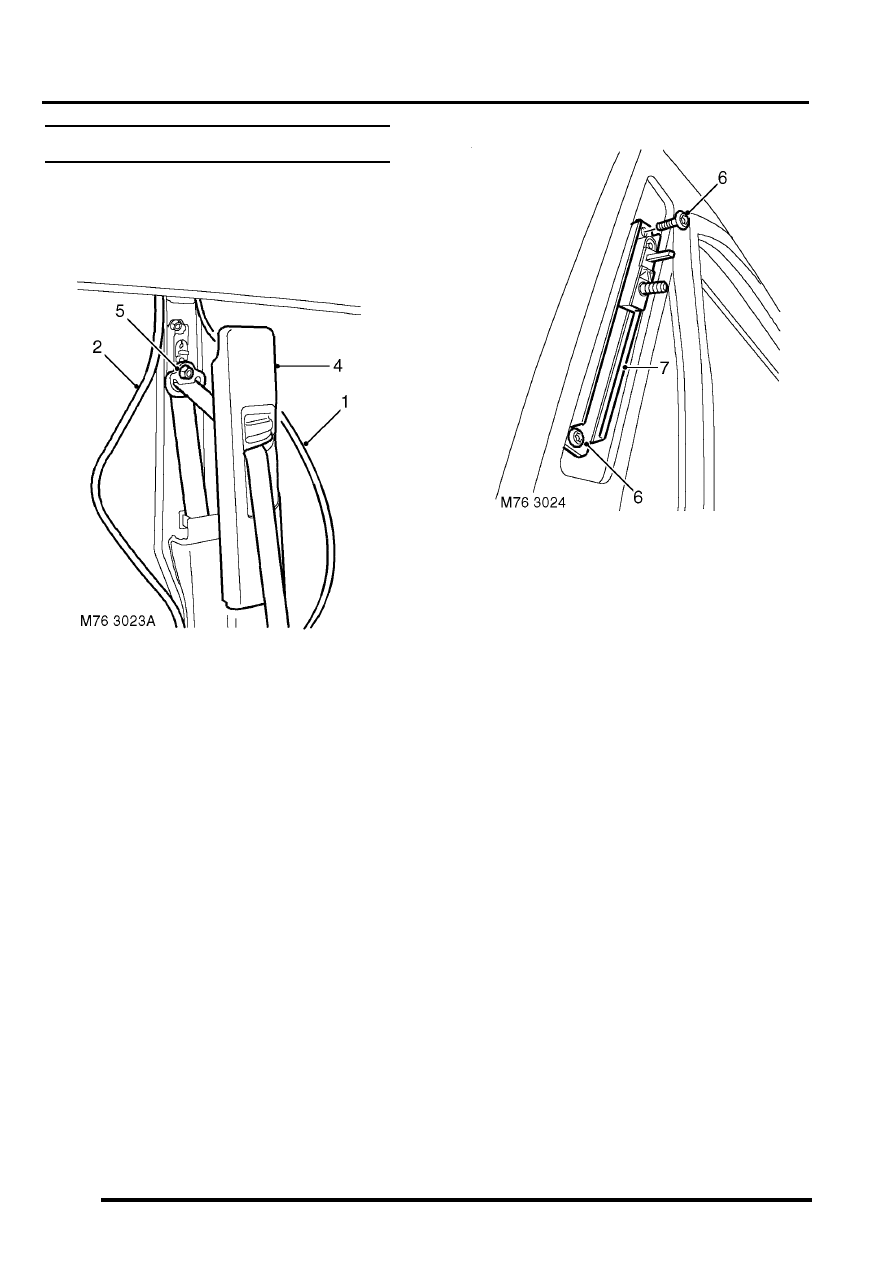

Mounting - seat belt - 'B' post

$% 76.73.26

Remove

1. Release front door aperture seal from  'B' post.
2. Release rear door aperture seal from  'B' post.
3. Release clip securing upper 'B' post  trim.
4. Remove 'B' post upper trim.
5. Remove nut securing seat belt upper

anchorage to mounting.

6. Remove 2 Torx bolts securing  mounting to  'B'

post.

7. Remove  mounting.

Refit

1. Fit mounting to 'B' post and tighten Torx bolts to

22 Nm (16 lbf.ft).

2. Fit seat belt upper anchorage to mounting and

tighten nut to 32 Nm (24 lbf.ft).

3. Secure trim casing to 'B' post with  clip.
4. Fit front and rear door aperture seals to 'B'

post.
