Discovery 2. Manual - part 131

TRANSFER BOX - LT230SE

REPAIRS

41-27

19. 03 Model Year onwards - if fitted:  Release

and disconnect both differential lock warning
lamp switch multiplugs from main harness.

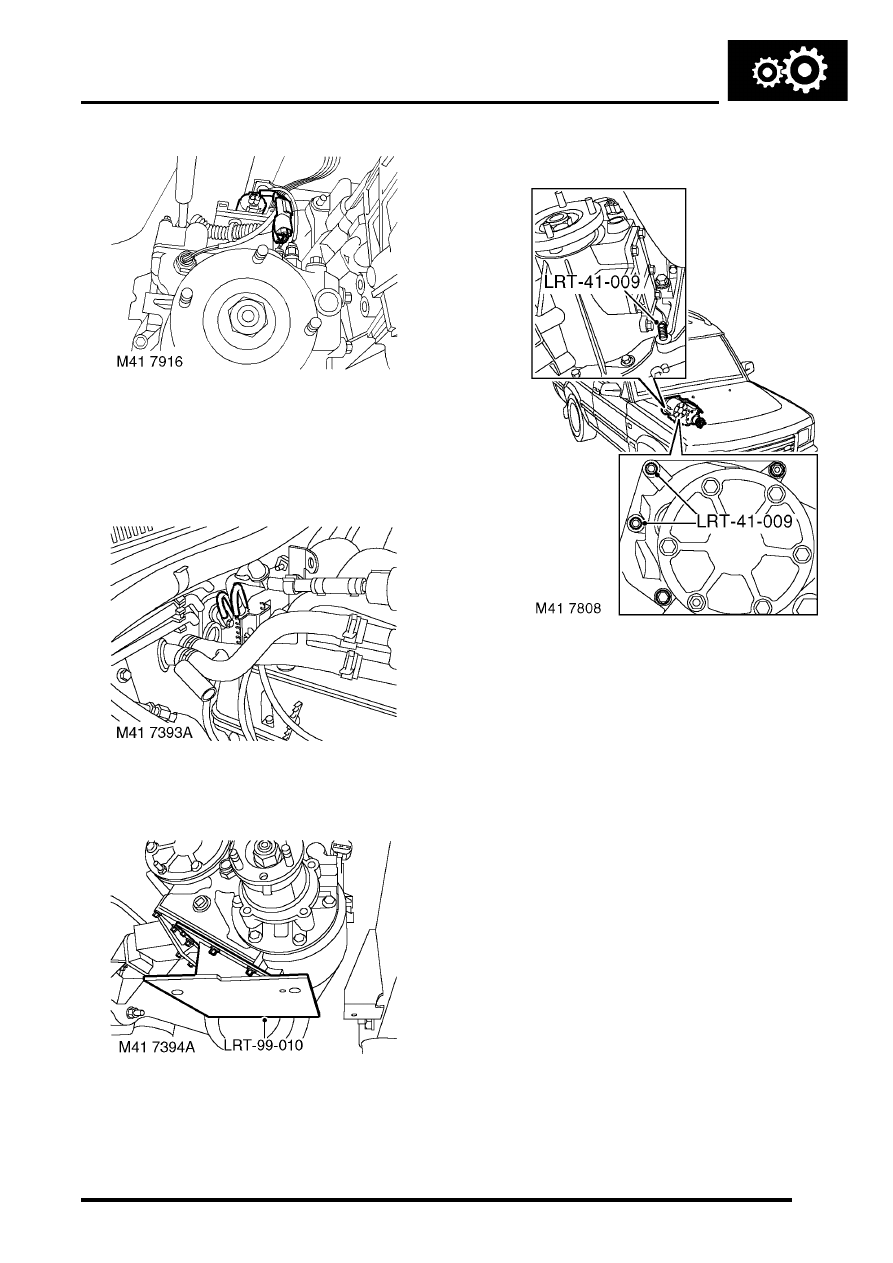

20. Remove cable tie and multi plug from   bracket

on transfer box.

21. Release transfer box breather pipe  from

bulkhead clip.

22. Remove 4 bolts from transfer box bottom plate,

position support plate   LRT-99-010 to transfer
box and  tighten bolts.

23. Position gearbox support jack and  secure

support plate to jack using 4 bolts.

24. Remove 3 bolts securing transfer box to

gearbox.

25. Fit 3 guide studs    LRT-41-009  through

transfer box bolt holes to support it  during
removal.

26. Remove 2 bolts and nut securing transfer box

to gearbox.

CAUTION: If securing stud is removed
during this operation, it must be discarded
and a new stud fitted.

27. Position a jack to support gearbox  and engine.

TRANSFER BOX - LT230SE

41-28

REPAIRS

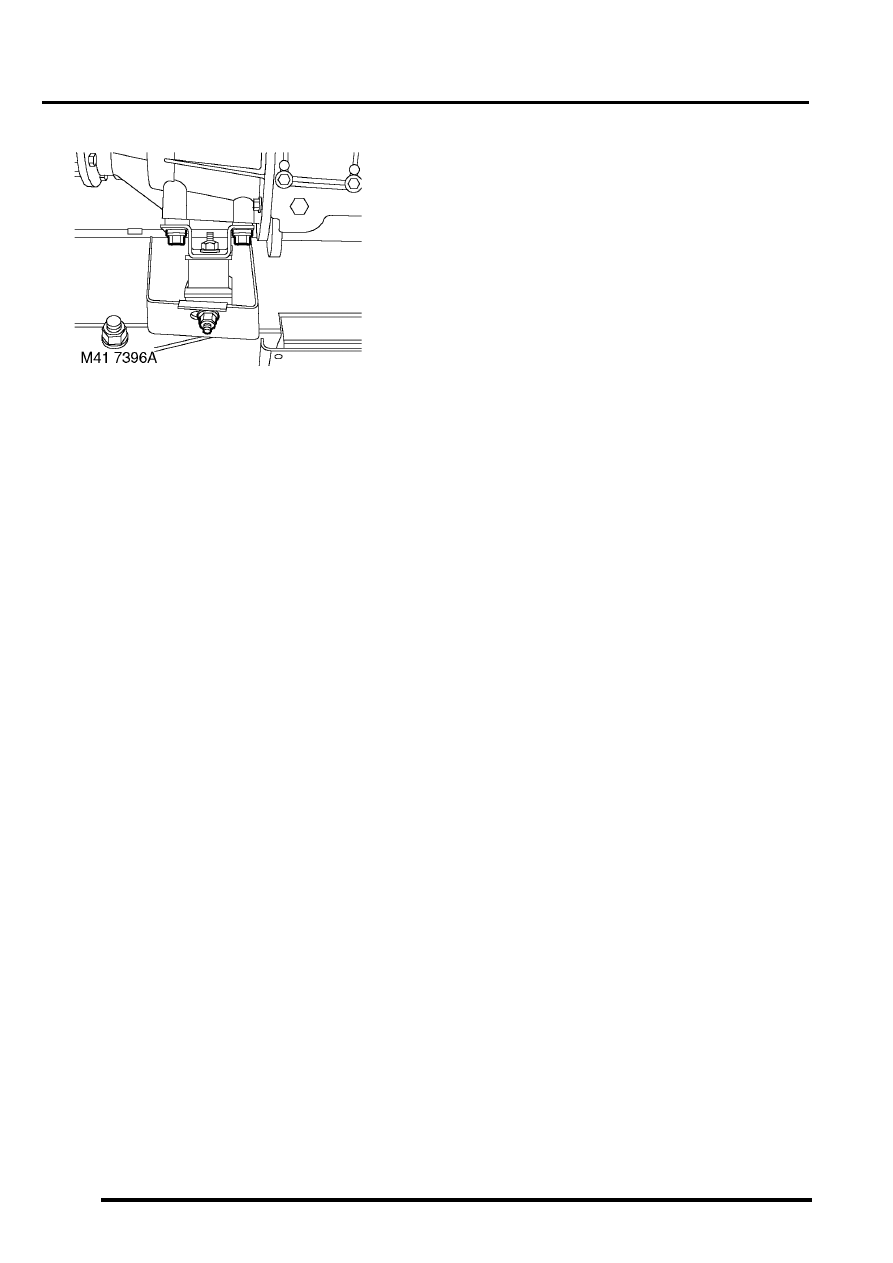

28. Remove 4 bolts and nut, remove gearbox RH

mounting.

29. With assistance, remove transfer box from

gearbox.

30. Remove input shaft oil seal.



 +

 TRANSFER BOX - LT230SE,

REPAIRS, Oil seal - input shaft.

Refit

1. Fit new input shaft oil seal.



 +

 TRANSFER BOX - LT230SE,

REPAIRS, Oil seal - input shaft.

2. Clean transfer box to gearbox  mating faces.
3. Raise transfer box on jack and align to guide

studs   LRT-41-009.

4. Clean transfer box to gearbox bolt threads.
5. Apply sealant, Part No. STC 50552 to bolt and

stud threads.

6. Fit and lightly tighten 2 bolts and  nut securing

transfer box to  gearbox.  If new  stud is to be
fitted, apply sealant, Part No. STC 50552 to
stud threads and tighten to 45 Nm (33 lbf.ft).

7. Remove guide studs, fit and lightly tighten

remaining 3 bolts.

8. Tighten  bolts and nut by diagonal selection to

45 Nm (33 lbf.ft).

9. Position  gearbox RH mounting and  tighten

bolts to 85 Nm (63 lbf.ft).

10. Tighten  gearbox RH mounting nut  to 48 Nm

(35 lbf.ft).

11. Remove 4 bolts securing support plate to

gearbox jack.

12. Remove 4 bolts securing support plate LRT-99-

010  to  transfer box and remove plate.

13. Clean bottom plate bolt threads.
14. Apply sealant, Part No. STC 50552 to threads

of 4 bottom plate bolts.

15. Fit  4 bolts securing bottom plate to transfer box

and tighten to 25 Nm (18 lbf.ft).

16. Position breather pipe and secure to bulkhead

clip.

17. Connect multiplug to reverse light switch.

18.  Up to 03 Model Year - if fitted : Connect

Lucars to differential lock switch and multiplugs
to high/low ratio switch and neutral sensor.

19. 03 Model Year onwards - if fitted: Connect

differential lock warning lamp multiplugs,
secure harness.

20. Position high/low ratio selector cable and

secure with clevis pin and 'C' clip.

21. Position differential lock selector cable to

differential lock selector cable abutment
bracket and tighten locknuts sufficiently to
retain cable.

22. If fitted: Fit differential lock selector cable to

transfer gearbox and secure with clevis pin.

23. If fitted: Adjust differential lock selector cable.



 +

 TRANSFER BOX - LT230SE,

ADJUSTMENTS, Cable - selector -
differential lock - adjust.

24. Models fitted with high/low shift interlock

solenoid:  Position interlock solenoid harness
to high/low shift cable, fit sleeve around cable
and harness; secure sleeve.

25. Models fitted with high/low shift interlock

solenoid:  Connect solenoid multiplug to main
harness and secure multiplug to bracket.

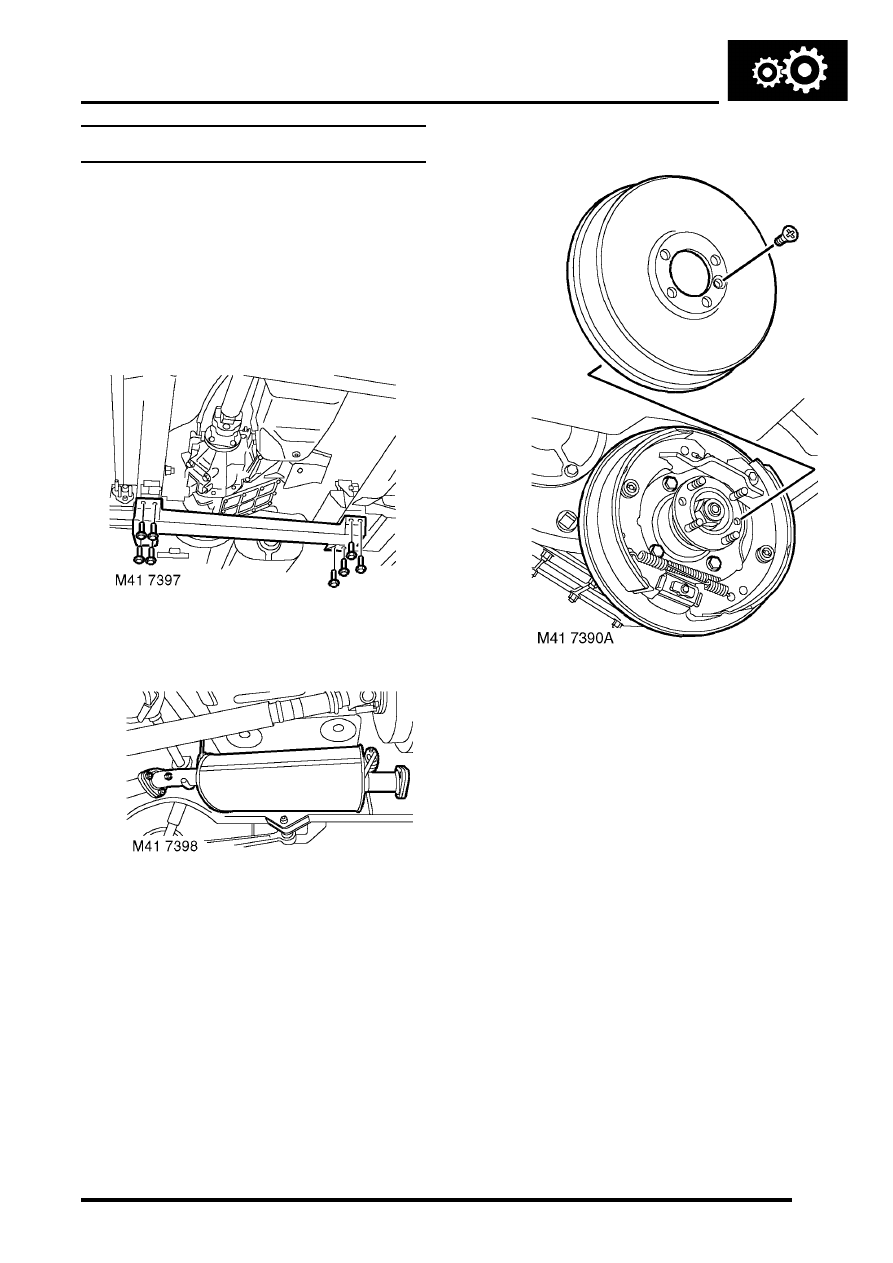

26. Clean handbrake and mating face.
27. Position  handbrake back plate  and tighten

bolts to 75 Nm (55 lbf.ft).

28. Clean handbrake drum.
29. Fit handbrake drum and tighten  retaining

screw.

30. Fit  front propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

31. Fit rear propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - rear.

32. Clean exhaust silencer and mating face.
33. Position  silencer, fit new gasket  , connect

mounting rubbers and tighten nuts  to 40 Nm
(30 lbf.ft).

34. Refill transfer box with oil.



 +

 MAINTENANCE, PROCEDURES,

Transfer box.

35. Fit front exhaust pipe.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - Td5, REPAIRS, Pipe - front.

TRANSFER BOX - LT230SE

REPAIRS

41-29

Transfer box - V8

$% 41.20.25.99

Remove

1. Remove front exhaust pipe.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - V8, REPAIRS, Front pipe.

2. Drain transfer box oil.



 +

 MAINTENANCE, PROCEDURES,

Transfer box.

3. Remove 8 bolts securing rear cross  member

and remove cross member.

4. Remove 3 nuts securing intermediate  silencer

to tail pipe.

5. Release silencer from mounting rubbers,

remove silencer and discard gasket.

6. Remove front propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

7. Remove rear propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - rear.

8. Remove handbrake drum retaining screw and

remove handbrake drum.

9. Remove 4 bolts from handbrake back plate,

release back plate and tie aside.

10. Models fitted with high/low shift interlock

solenoid: Release interlock solenoid multiplug
and disconnect multiplug from main harness.

11. Models fitted with high/low shift interlock

solenoid: Remove sleeve retaining rings and
remove sleeve from high/low selector cable.

TRANSFER BOX - LT230SE

41-30

REPAIRS

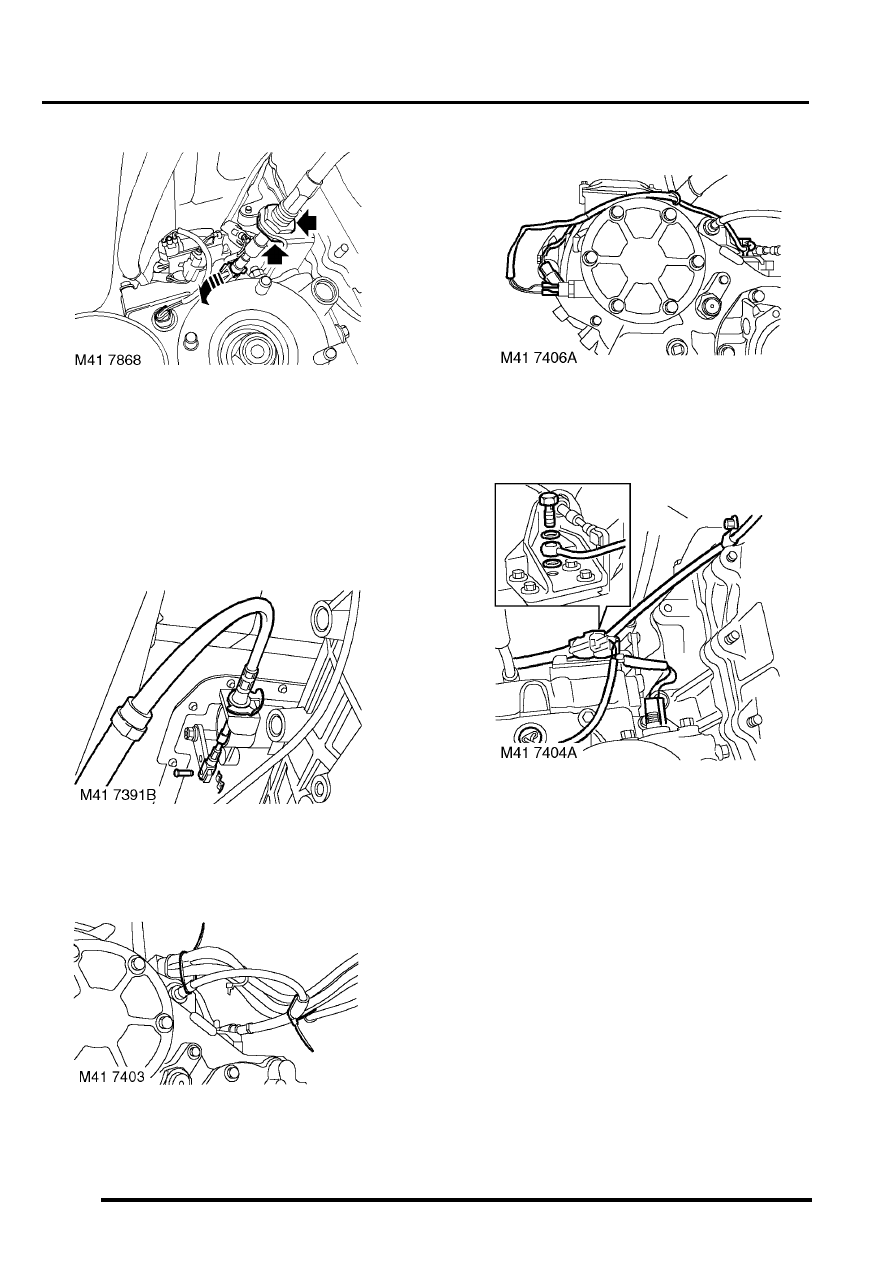

12. If fitted: Release and remove clevis pin

securing differential lock selector cable to
transfer gearbox.

13. If fitted: Loosen locknuts securing differential

lock selector cable to differential lock selector
cable abutment bracket.

14. If fitted: Release and remove differential lock

selector cable from differential lock selector
cable abutment bracket.

15. Remove clevis pin and 'C' clip securing high/

low ratio selector cable  to selector lever and
release cable from abutment bracket.

16. Remove 2 cable ties securing cable to  fuel

pipes.

17. If fitted:  Disconnect 2 Lucars from oil

temperature  sensor and disconnect reverse
lamp switch  multiplug.

18. Remove banjo bolt securing breather pipe  and

discard washers.

19. Up to 03 Model Year - if fitted: Disconnect 2

Lucars from differential lock switch and
multiplugs from high/low ratio switch and
neutral sensor.

20. Disconnect multiplug from reverse light switch.
