ENGINE

6

DESCRIPTION AND OPERATION

ENGINE

DESCRIPTION AND OPERATION

7

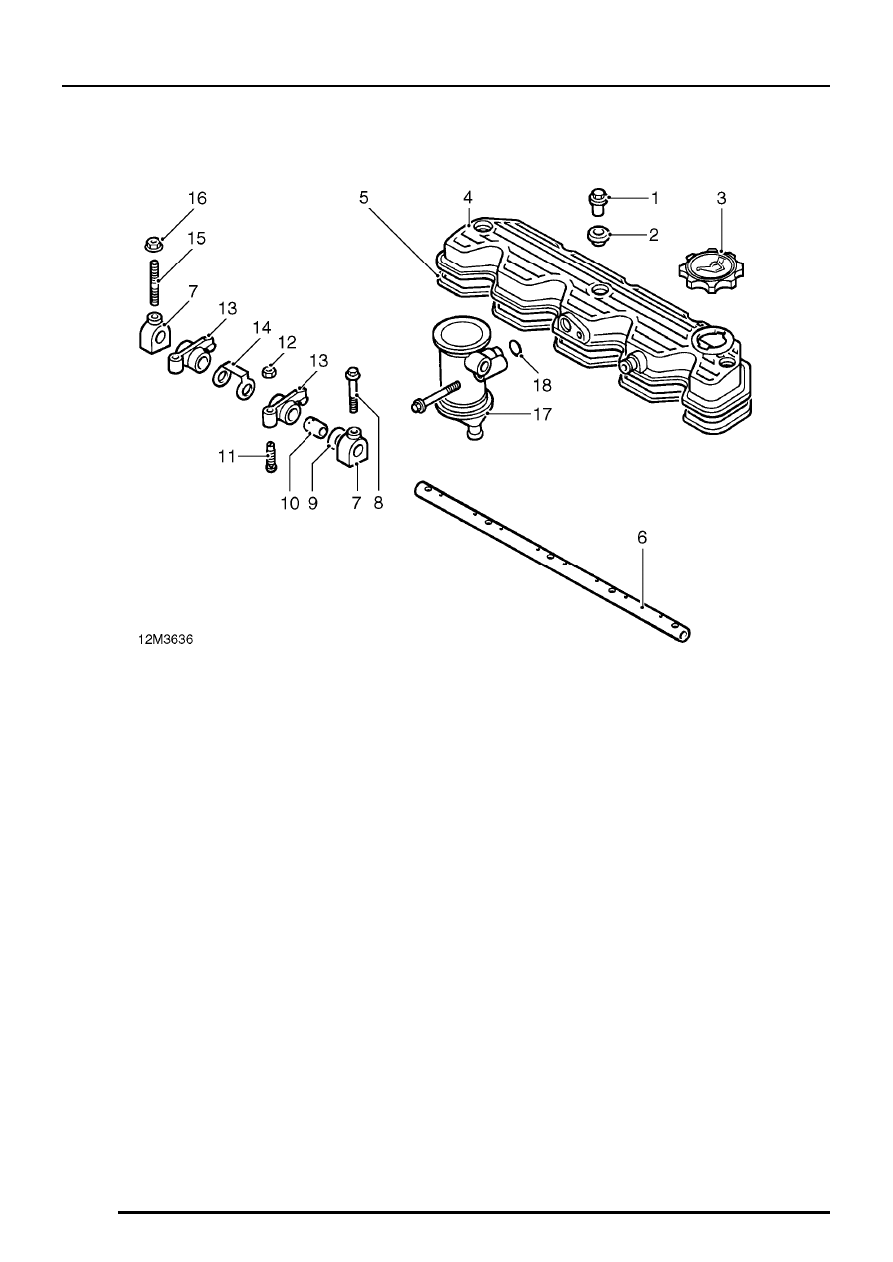

ROCKER SHAFT AND COVER

1. Rocker cover flange nuts
2. Sealing washer
3. Oil filler cap
4. Rocker cover
5. Rocker cover gasket
6. Rocker shaft
7. Rocker shaft pedestal
8. Flange bolt
9. Washer

10. Rocker arm bush
11. Adjusting screw
12. Locknut
13. Rocker arm
14. Spacer
15. Pedestal stud
16. Nut
17. Crankcase breather cyclone unit
18. ’O’ ring

ENGINE

8

DESCRIPTION AND OPERATION

ENGINE

DESCRIPTION AND OPERATION

9

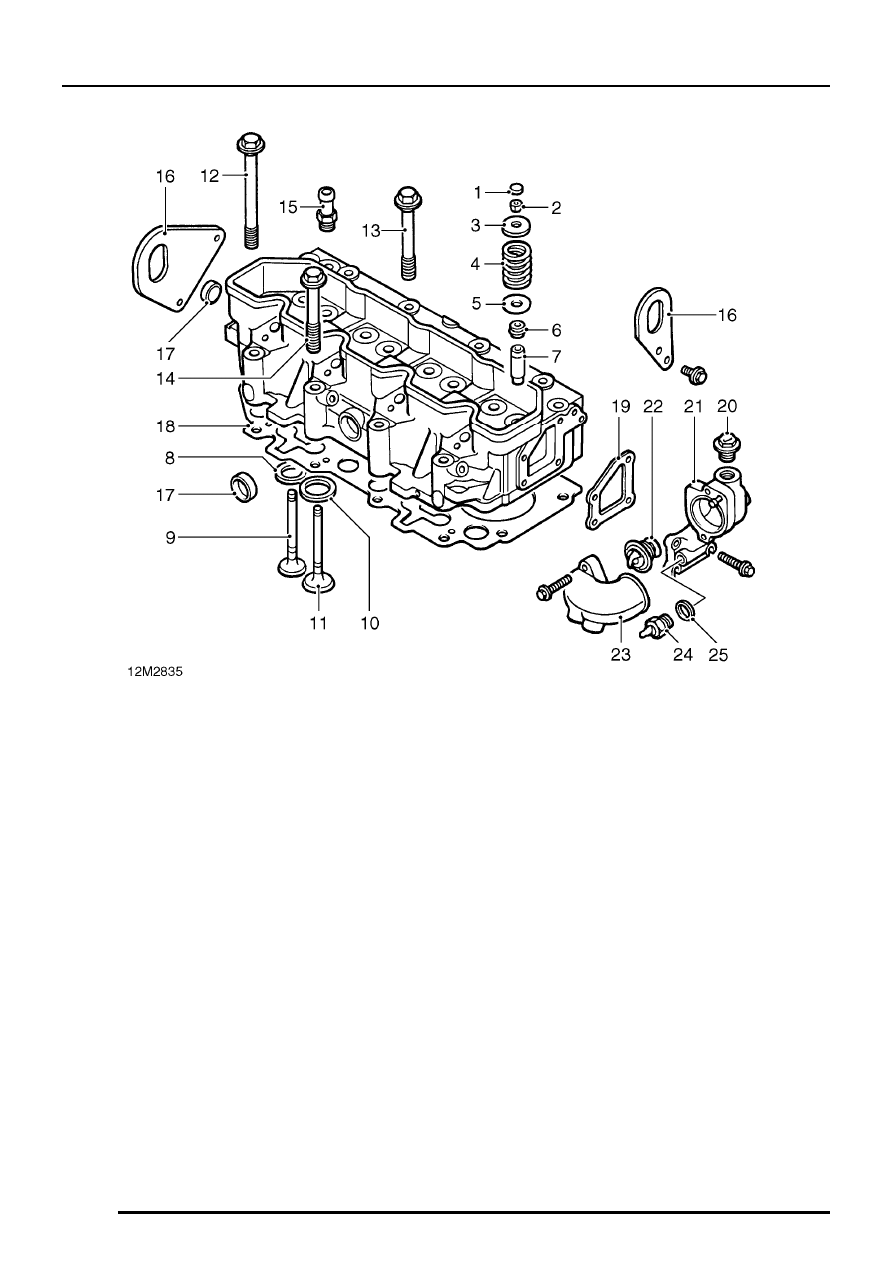

CYLINDER HEAD

1. Valve cap
2. Collets
3. Valve spring cup
4. Valve spring
5. Valve spring seat
6. Valve stem seal
7. Valve guide
8. Exhaust valve seat
9. Exhaust valve

10. Inlet valve seat
11. Inlet valve
12. Cylinder head bolt - M12 - long
13. Cylinder head bolt - M12 - short
14. Cylinder head bolt - M10

15. Heater hose adaptor
16. Engine lifting brackets
17. Core plugs
18. Cylinder head gasket
19. Thermostat housing gasket
20. Coolant filler plug
21. Thermostat housing
22. Thermostat
23. Coolant outlet elbow
24. Coolant temperature sensor
25. Sealing washer
