84

WIPERS AND WASHERS

2

DESCRIPTION AND OPERATION

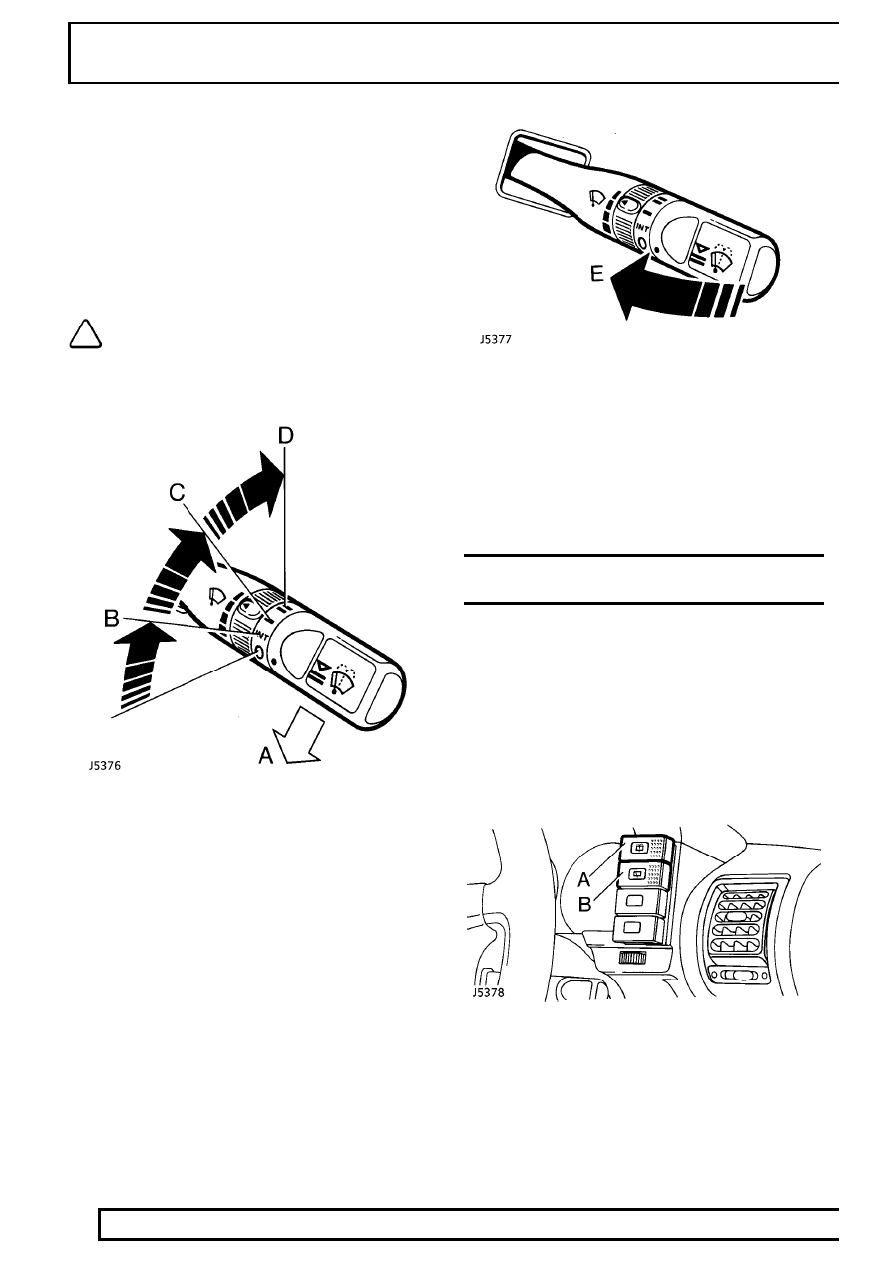

Wash wipe function

With the ignition switched on, power is supplied via a
fuse to the multi-switch, a control unit and a park
switch which is driven by the wiper motor.

Single wipe A

Pull the lever down and release immediately.

NOTE: With the lever held down, the
wipers will continue operating at high
speed until it is released.

Intermittent wipe B

Turn switch to second position.

Normal speed wipe C

Turn switch to second position.

Fast speed wide D

Turn switch to third position.

Variable delay (intermittent wipe)

Rotate the switch to vary the delay between wipes.

Windscreen washer E

Pull the lever towards the steering wheel. The
windscreen washers will operate in conjunction with
the wipers for as long as the lever is held in this
position.

Headlamp washers

The headlamp washers operate automatically
whenever the windscreen washers are operated,
provided the headlamps are illuminated and switched
to dipped beam. For continuous washing, hold the
windscreen washer control in the washposition E.

REAR WINDOW WIPER AND WASHER
OPERATION

The illustration J5375 also locates and identifies the
main components of the rear window wiper and
washer system which is operated by two switches
mounted on the right hand side of the instrument
binnacle.

Rear window wipe A

Press the switch to operate: after continuously wiping
3 or 4 times, the wiper operates intermittently (approx
once every 6 seconds) until switched off.

Rear window washer B

Press and hold the switch for the required duration of
rear screen washing. The wiper operates
automatically during washing and continues for a
further 3 wipes after the switch is released.

WIPERS AND WASHERS

1

FAULT DIAGNOSIS

WIPER MOTOR CHECKING

NOTE: These instructions apply to
windscreen and rear window wiper motor.

If unsatisfactory operation of wiping equipment is
experienced, a systematic check to determine fault
should be carried out:

1. Check blades for signs of excessive friction. This

reduces wiping speed of motor and cause
increased current draw which may damage
armature. Check by substitution.

2. Check windscreen wiper motor light running

current and speed with motor coupling link
disconnected from wiper shaft transmission
linkage.

Check rear window glass wiper motor with wiper
connected and glass wet. Connect an ammeter in
series with motor supply. Measure current
consumption when motor is switched on. Check
operating speed by timing speed of rotation of motor
coupling link. The results should compare with figures
given in ’General Specification Data’.

NOTE: If vehicle wiring connections are
disconnected and an alternative supply
source is applied it is essential that

correct polarity is observed. Failure to observe
this will cause motor to rotate in reverse direction,
which may result in limit switch contacts being
damaged.

3. If motor does not run satisfactorily or takes

higher than normal current, a fault exists and
must be remedied.

4. If current consumption and speed of motor are

satisfactory. A check should be carried out for
proper functioning of transmission linkage and
wiper arm shafts.

NOTE: Service parts are not available for
windscreen and rear window wiper motors
with exception of windscreen wiper rotary

connecting link.

WIPERS AND WASHERS

1

REPAIR

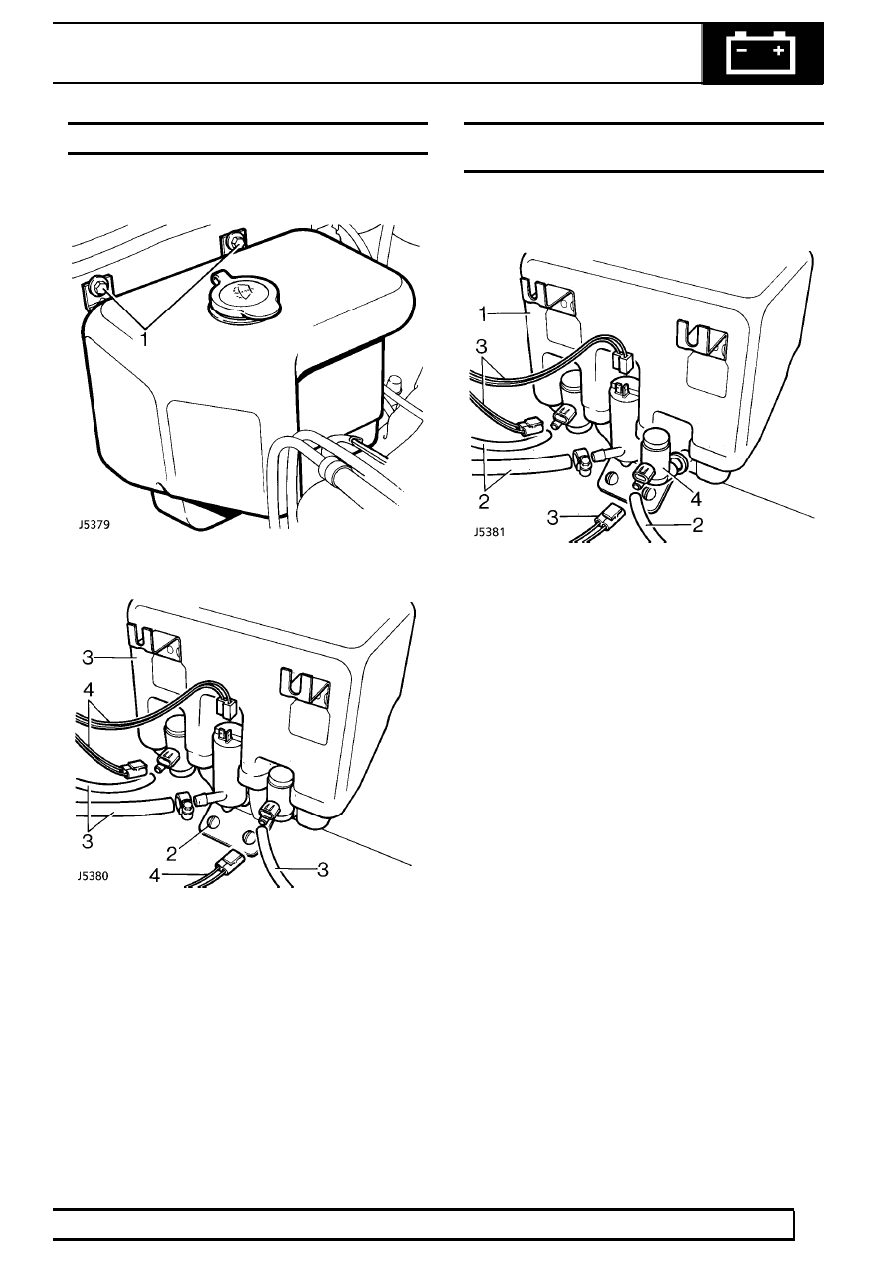

WASHER RESERVOIR

Service repair no - 84.10.03.

Remove

1. Remove two bolts securing top of reservoir.

2. From underneath the wheelarch remove two

bolts securing base of reservoir.

3. Withdraw reservoir and disconnect tubing from

washer pumps and power wash.

4. Disconnect electrical leads from pumps.

Refit

5. Reverse removal procedure. 1 to 4.

WASHER PUMP - WINDSCREEN, REAR WINDOW
OR POWER WASH

Service repair no - 84.20.21.

Remove

1. Remove washer reservoir.

See Washer

reservoir

2. Disconnect washer tubing from pump.
3. Disconnect electrical leads from pump.
4. Pull top of pump away from its location in

reservoir and remove pump.
Note position of sealing gasket in reservoir.

Refit

5. Reverse removal procedure. 1 to 4.

84

WIPERS AND WASHERS

2

REPAIR

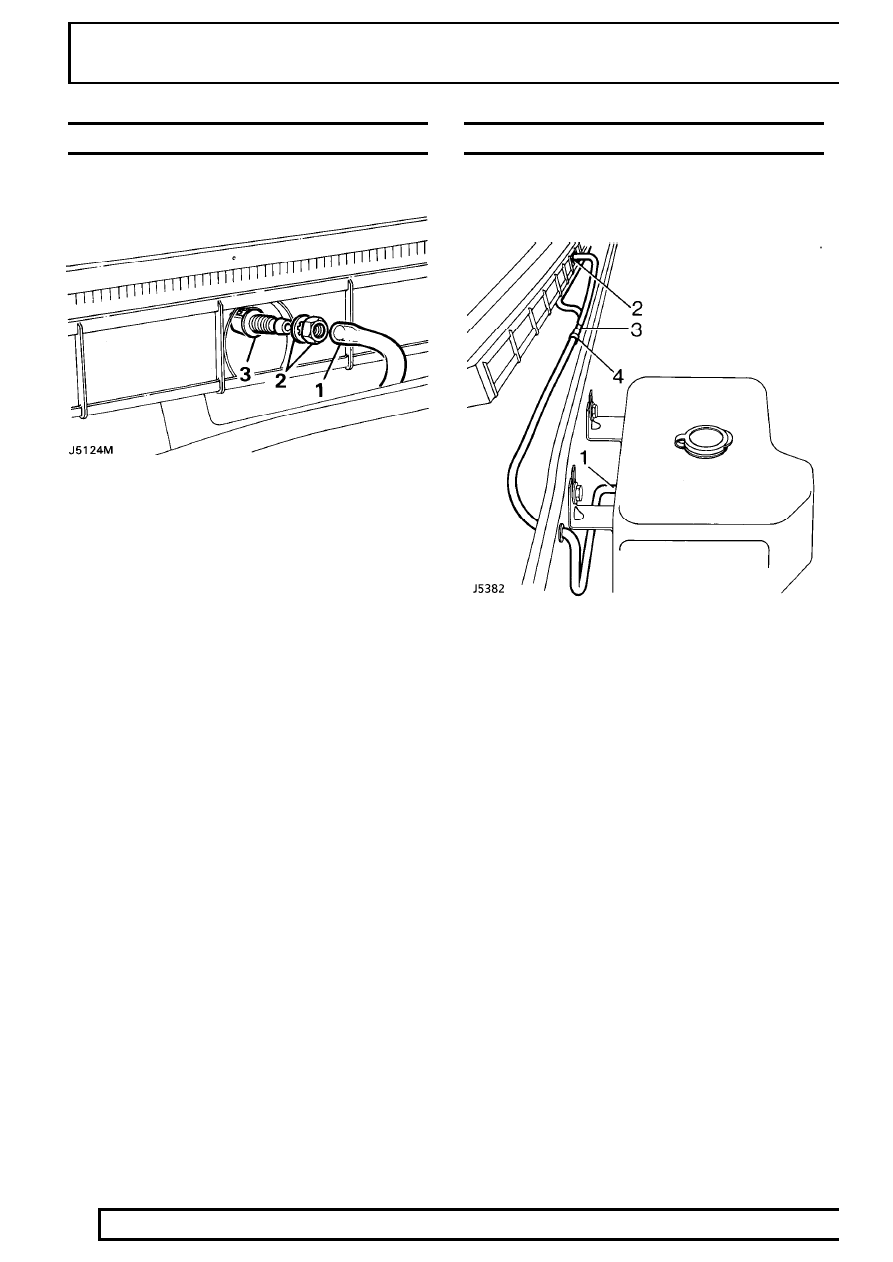

WINDSCREEN WASHER JETS

Service repair no - 84.10.09.

Remove

1. Disconnect washer tube from jet.
2. Remove nut and washer securing washer jet to

air intake cowl.

3. Remove jet.

Refit

4. Reverse removal procedure. 1 to 3.

WINDSCREEN WASHER TUBES

Service repair no - 84.10.15.

Remove

1. Disconnect tubing from reservoir pump.
2. Disconnect tubing from washer jets.
3. Disconnect tubing from three-way tee piece.
4. Release tubing from retaining clip and withdraw.

Refit

5. Reverse removal procedure. 1 to 4. Ensuring the

tubing is not pinched or restricted.
