Land Rover Discovery. Manual - part 81

Mpi

1

ADJUSTMENT

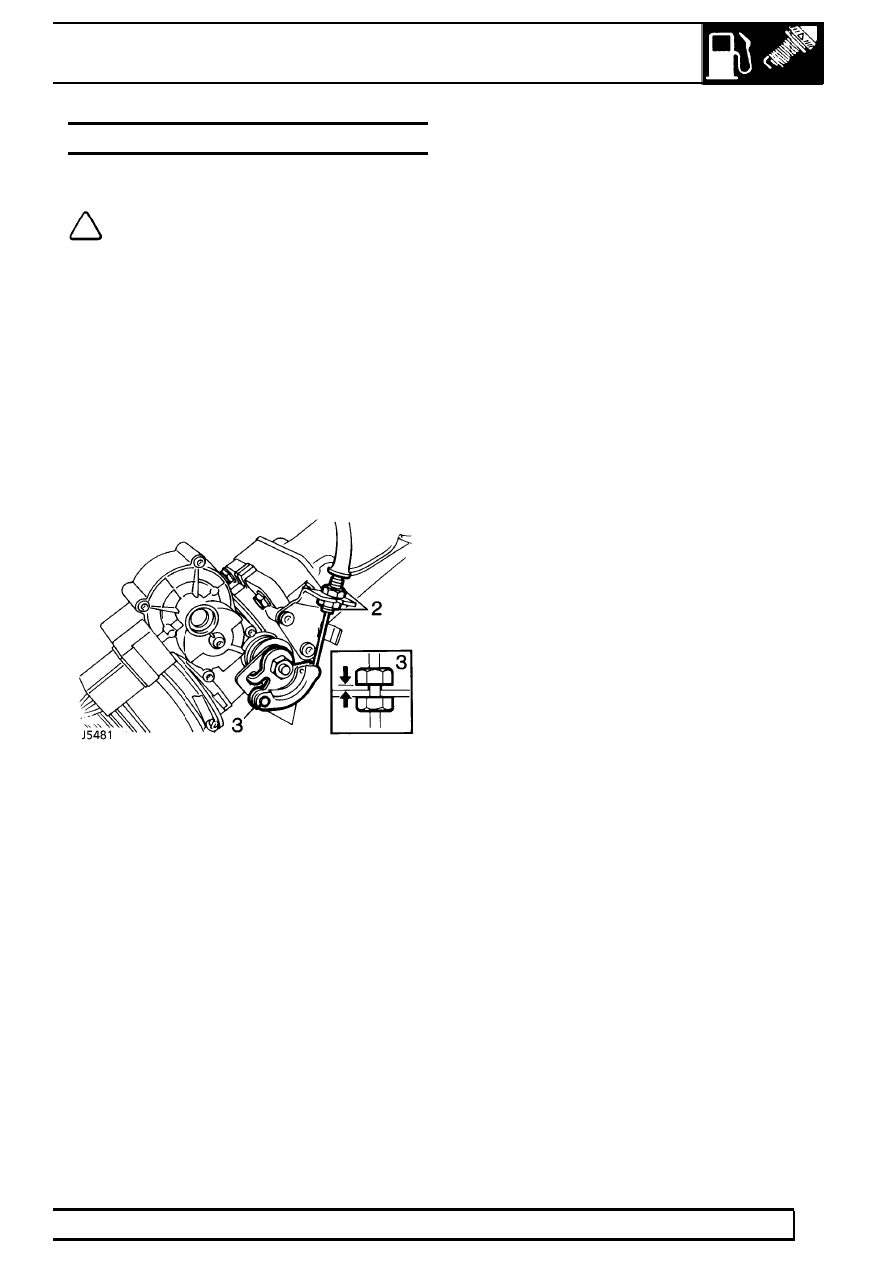

THROTTLE CABLE

Adjust

NOTE: Use diagnostic equipment to
ensure that the throttle potentiometer and
stepper motor are synchronised before

adjusting the throttle cable.

Ensure that the cable is correctly routed and located.

1. Switch ignition on, wait 5 seconds and switch

ignition off to ensure stepper motor is in setting
position.

2. Loosen throttle cable adjustment nut and locknut

from abutment bracket.

3. Hold cam in "throttle closed" position and rotate

cable adjustment nut until a gap of 2mm exists
between the nut and abutment bracket.

4. Tighten cable locknut to contact abutment

bracket.

5. Using two wrenches tighten nuts onto abutment

bracket.

6. Operate throttle pedal and ensure throttle opens

fully.

Mpi

1

REPAIR

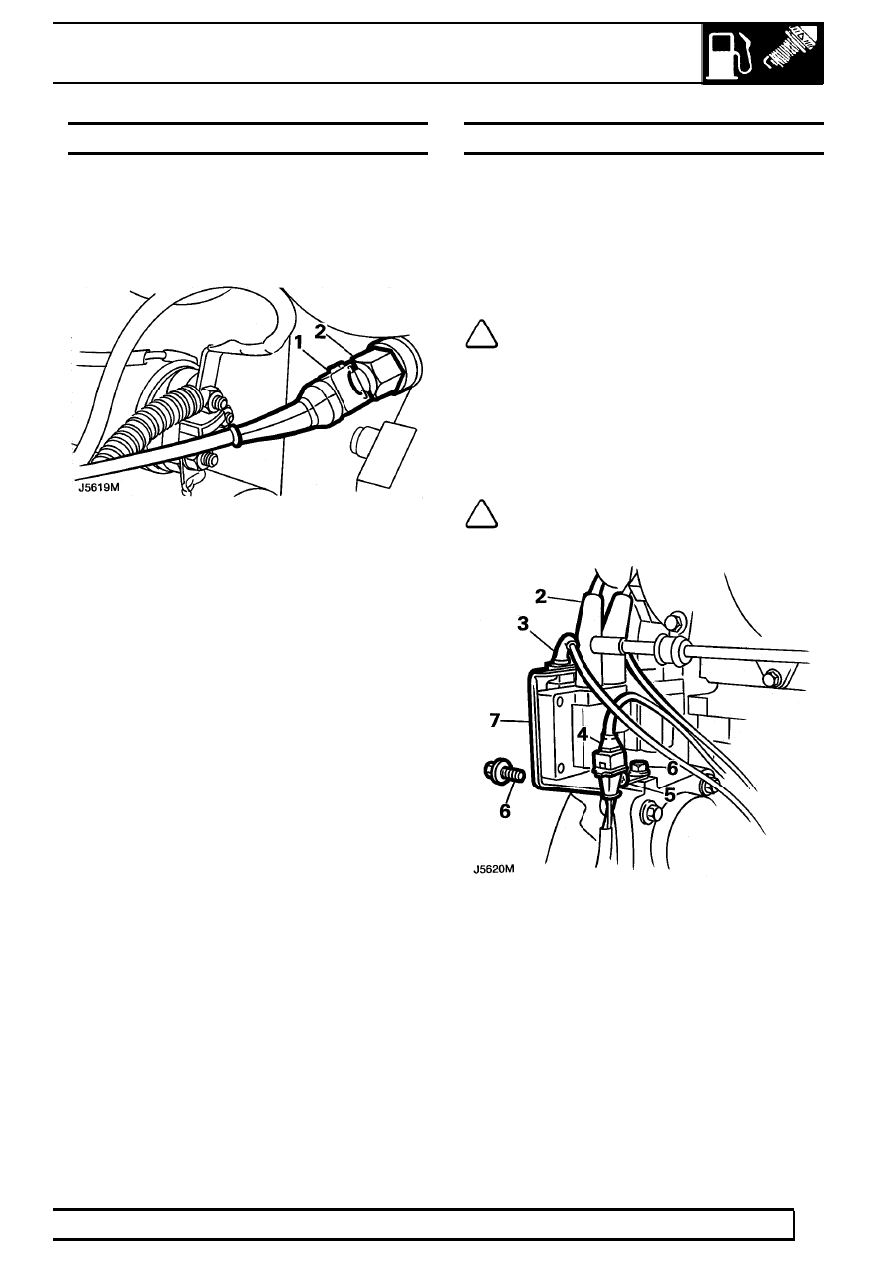

KNOCK SENSOR

Service repair no - 18.30.18

Remove

1. Disconnect multiplug from knock sensor.
2. Remove knock sensor.

Refit

3. Clean mating face of cylinder block.
4. Fit knock sensor. Tighten to

15 Nm

5. Connect multiplug.

IGNITION COILS

Service repair no - 18.20.40 - 1 & 4 Cylinders
Service repair no - 18.20.41 - 2 & 3 Cylinders

Remove

1. Disconnect battery negative lead.
2. Disconnect 4 h.t. leads from coils.

NOTE: Mark the position of the h.t. leads
to ensure correct refitment.

3. Disconnect 2 multiplugs from coils.
4. Disconnect crankshaft sensor multiplug.
5. Remove screw securing crankshaft sensor

multiplug to coil bracket.

6. Remove 3 bolts securing coil bracket to bell

housing.

NOTE: Access to the rear bolts is from
under the vehicle.

7. Remove coil assembly.

Refit

8. Position coil assembly to bell housing.
9. Fit 3 bolts and tighten to the correct torque.

10. Secure crankshaft sensor multiplug to coil

bracket with screw.

11. Connect crankshaft sensor multiplug.
12. Connect multiplugs and h.t. leads to coils.
13. Reconnect battery negative lead.

19

FUEL SYSTEM

2

REPAIR

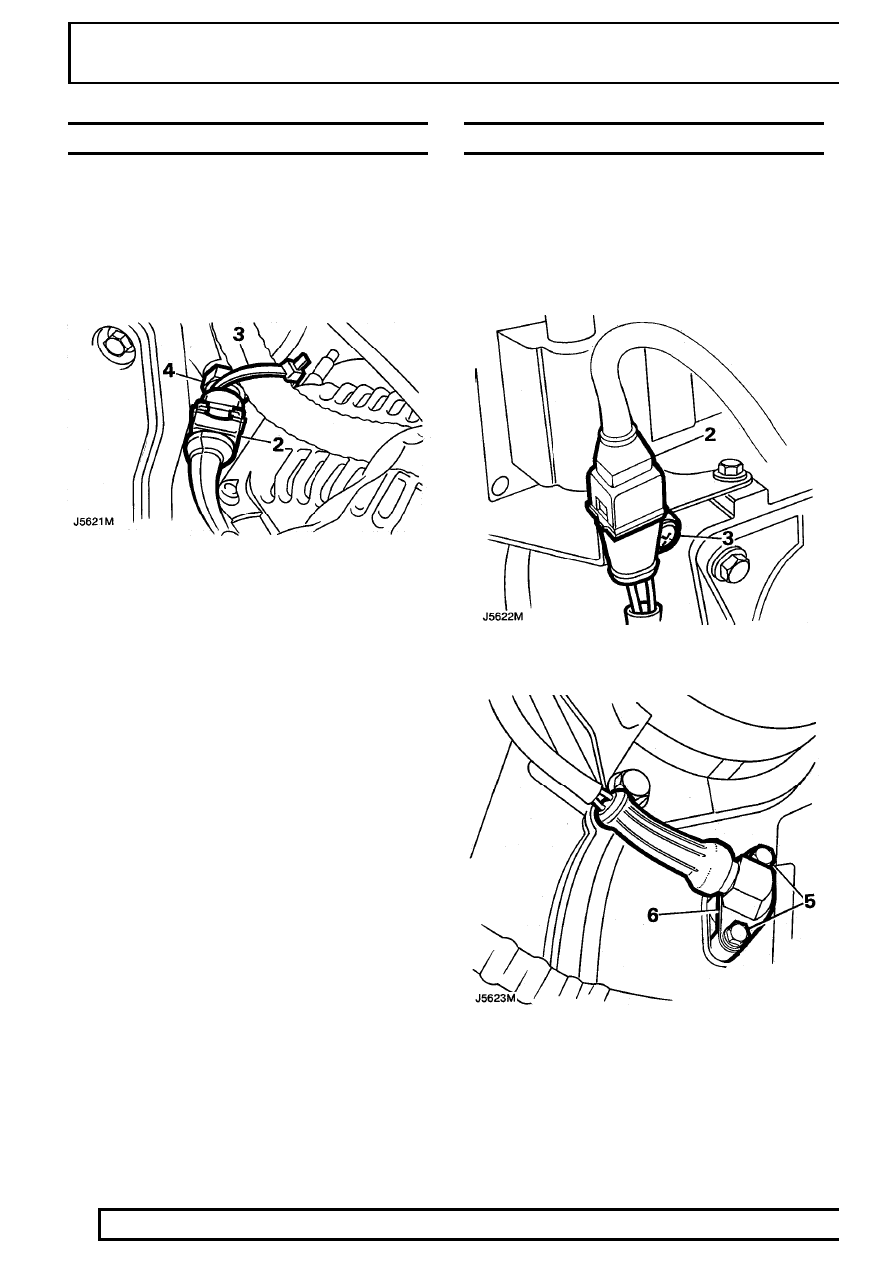

COOLANT TEMPERATURE SENSOR

Service repair no - 18.30.10

Remove

1. Position drain tin below coolant pump hose.
2. Disconnect sensor multiplug.
3. Release harness clip and harness.
4. Remove sensor.

Refit

5. Clean sensor.
6. Fit sensor and tighten to the correct torque.
7. Position harness and secure with clip.
8. Connect multiplug.
9. Top-up cooling system.

CRANKSHAFT SENSOR

Service repair no - 18.30.12

Remove

1. Position vehicle on ramp [hoist].
2. Disconnect multiplug from crankshaft sensor

flylead.

3. Remove screw, release lead from bracket.

4. Raise ramp [hoist].
5. Remove 2 bolts securing crankshaft sensor.
6. Remove crankshaft sensor.

Refit

7. Clean crankshaft sensor and mating surface of

backplate.

8. Fit crankshaft sensor, fit bolts. Tighten to

7 Nm

9. Lower vehicle.

10. Position lead to bracket, fit and tighten screw.
11. Connect multiplug

Mpi

3

REPAIR

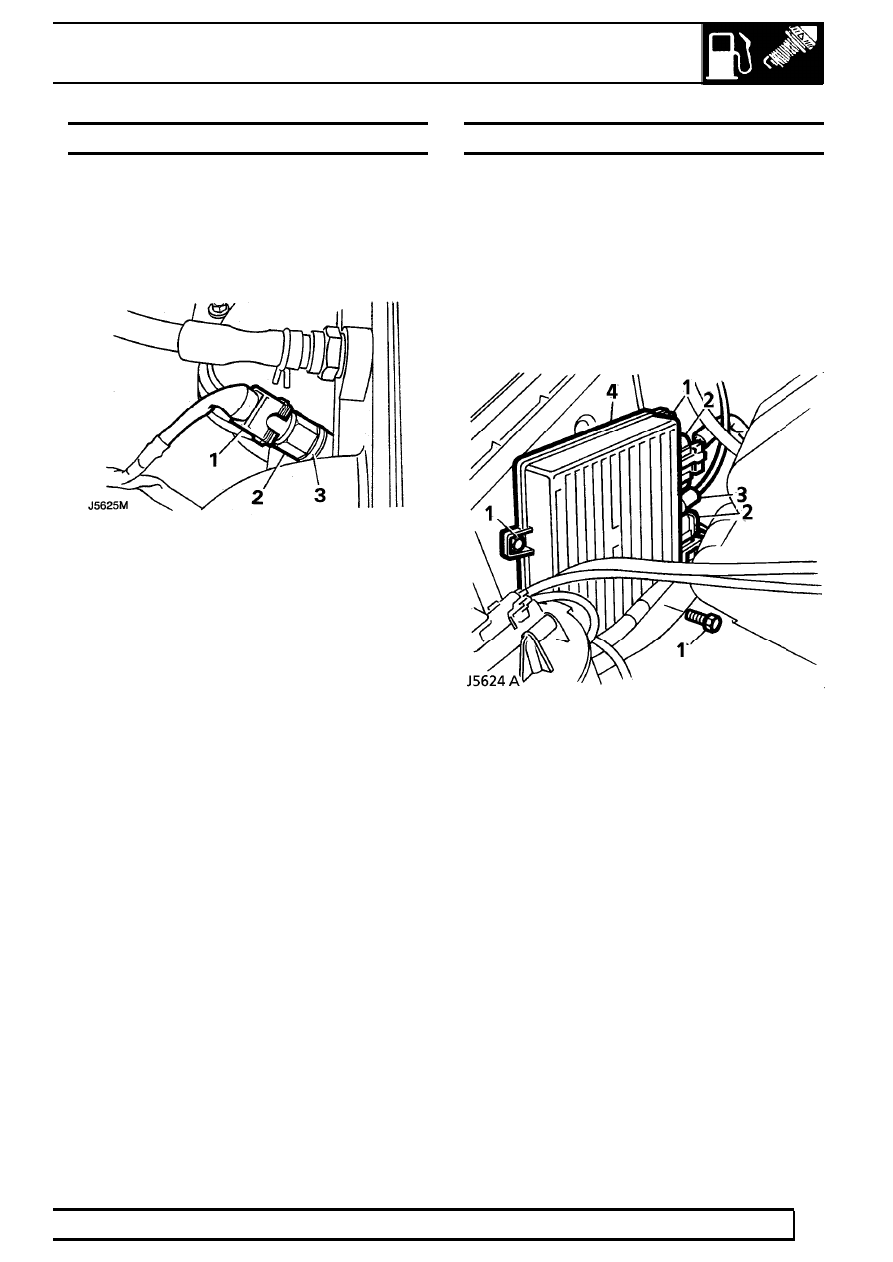

FUEL TEMPERATURE SENSOR

Service repair no - 18.30.08

Remove

1. Disconnect fuel temperature sensor multiplug.
2. Remove fuel temperature sensor.
3. Discard sealing washer.

Refit

4. Clean mating face of fuel rail.
5. Fit a new sealing washer to sensor.
6. Fit temperature sensor. Tighten to

7 Nm

7. Connect fuel temperature sensor multiplug.

MEMS ENGINE CONTROL MODULE (ECM)

Service repair no - 18.30.01

Remove

1. Remove 3 bolts securing ECM.
2. Disconnect 2 multiplugs from ECM.
3. Disconnect vacuum hose from ECM.
4. Remove ECM.
5. Collect ECM spacers (LHD only)

Refit

6. Position ECM and spacers to wing [fender].
7. Connect vacuum hose to ECM.
8. Connect multiplugs to ECM.
9. Position ECM to mounting.

10. Fit bolts and tighten.
