Land Rover Discovery. Manual - part 32

V8i

9

REPAIR

FRONT COVER GASKET

Service repair no - 12.65.04

1. Remove crankshaft pulley.

See Crankshaft

Pulley Assembly. Do not remove pulleys

2. Remove water pump pulley.
3. Release distributor cap clips.
4. Release plug leads from plugs and clips.
5. Place cap and leads to one side.
6. Turn engine until No. 1 piston is at T.D.C.
7. Check position of rotor arm.
8. Remove fixings securing power steering pump

bracket to water pump bracket.

9. Remove power steering pump bracket from

water pump.

10. Remove clips securing wiring to generator

tensioner.

11. Disconnect distributor feed wire.
12. Pivot power steering pump away from front

cover, tighten pivot to retain in position.

13. Disconnect vacuum pipe from distributor.
14. Remove water pump bottom hose.
15. Disconnect oil pressure switch.
16. Disconnect heater hose at water pump.
17. Remove generator tensioner from water pump,

move tensioner aside.

18. Mark distributor position to front cover.
19. Remove distributor clamp, remove distributor.

See ELECTRICAL, Repair, Distributor - V8i

20. Remove fixings sump to front cover.
21. Loosen four adjacent sump fixings.
22. Remove generator support strut from front cover,

move strut aside.

23. Loosen remaining front cover fixings and remove

front cover.

24. Remove front cover gasket.

Refit

25. Clean timing cover, clean block face.
26. Lightly grease gasket faces.
27. Fit new gasket to block face.
28. Apply hylosil to sump gasket.
29. Clean threads of cover fixing bolts, apply Loctite

372 to threads.

30. Fit timing cover, fit fixing bolts. Tighten to

28

Nm.

31. Fit generator support strut to front cover.
32. Tighten sump to timing cover fixings to

10 Nm.

33. Tighten sump fixings to

10 Nm.

34. Lubricate distributor O ring.
35. Fit distributor in position marked.
36. Align oil pump drive, if distributor does not seat

correctly.

37. Fit distributor clamp. Tighten to

20 Nm.

38. Locate generator tensioner on water pump

bracket.

39. Connect heater hose, tighten clip.
40. Connect oil pressure switch.
41. Connect bottom hose, tighten clip.
42. Connect vacuum pipe to distributor.
43. Loosen power steering pump pivot, lower pump.
44. Connect distributor feed wire.
45. Connect wire ties to generator tensioner.
46. Fit power steering pump bracket to water pump.

Tighten to

28 Nm.

47. Fit power steering pump to bracket.
48. Position distributor cap. Fit plug leads to plugs

and clips.

49. Clip distributor cap in position.
50. Fit water pump pulley. Tighten to

10 Nm.

51. Fit crankshaft pulley.

See Crankshaft Pulley

Assembly

52. Tension drive belts correctly.
53. Check ignition timing.
54. Refill cooling system.

12

ENGINE

10

REPAIR

TIMING CHAIN AND CHAINWHEELS

Service repair no - 12.65.12

Remove

1. Remove front cover.

See Front Cover Gasket

2. Remove retaining bolt and washer, remove

distributor drive gear and spacer.

3. Ensure number one piston is at TDC.
4. Remove chainwheels and chain as an assembly.

See V8i Overhaul Manual.

Refit

5. Clean chainwheels and chain.
6. Fit chainwheels to chain, aligning timing marks.
7. Ensure camshaft key is fitted parallel to shaft

axis to ensure adequate lubrication to distributor
drive gear.

8. Engage chainwheel assembly on camshaft and

crankshaft keys, ensure chain wheels are fully
located.

9. Check alignment of timing marks with straight

edge.

10. Fit spacer with flange to front,
11. Fit distributor drive gear with groove towards

spacer.

12. Fit retaining bolt and washer. Tighten to

58 Nm.

13. Fit front cover.

See Front Cover Gasket

FLYWHEEL

Service repair no - 12.53.07

Remove

1. Remove gearbox and clutch.

See CLUTCH,

Repair, Clutch Assembly

2. Loosen starter motor bolts.

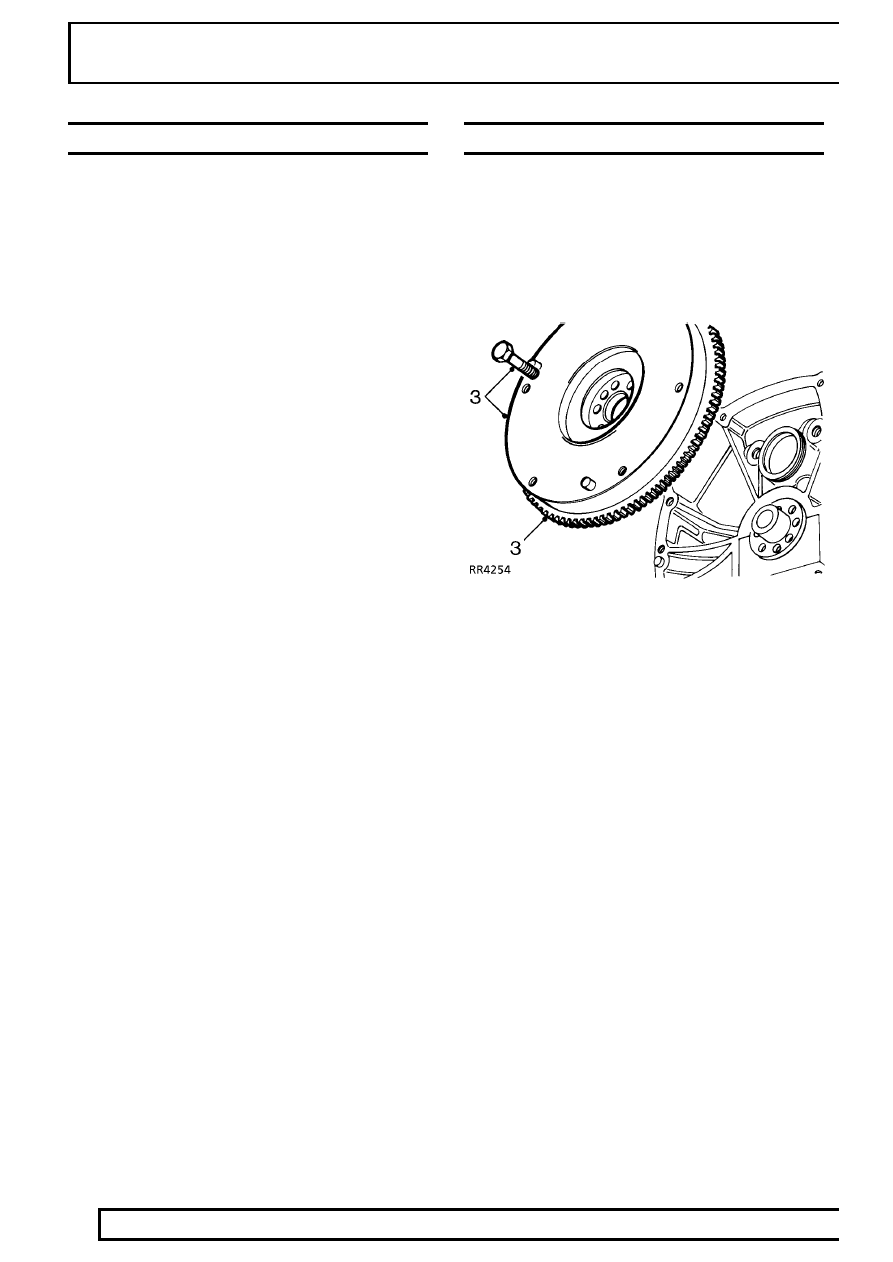

3. Lock flywheel, remove flywheel bolts and

flywheel.

Refit

4. Clean components for reassembly.
5. Fit flywheel.
6. Clean threads, apply Loctite 270 to threads.
7. Lock flywheel, fit flywheel bolts. Tighten to

80

Nm.

V8i

11

REPAIR

FLEXIBLE DRIVE PLATE AND RING GEAR

Service repair no - 12.53.13

Remove

1. Remove transmission.

See AUTOMATIC

GEARBOX, Repair, LT230T Transfer Gearbox
with Automatic Gearbox Assembly - V8i

2. Remove flexible drive plate and ring gear

assembly.

See V8i Overhaul Manual.

Refit

3. Clean all components for reassembly.
4. Fit ring gear and flexible drive plate assembly.

See V8i Overhaul Manual.

5. Fit transmission.

CRANKSHAFT REAR OIL SEAL

Service repair no - 12.21.20

1. Automatic transmission, remove drive plate.

See Flexible Drive Plate and Ring Gear
OR manual transmission, remove flywheel.

See

Flywheel

2. Remove sump.

See Oil Sump

3. Remove rear main bearing cap.
4. Remove cross seals from cap.
5. Remove crankshaft rear oil seal.
6. Clean main bearing cap and oil seal area of

block.

7. Fit new cross seals to bearing cap.

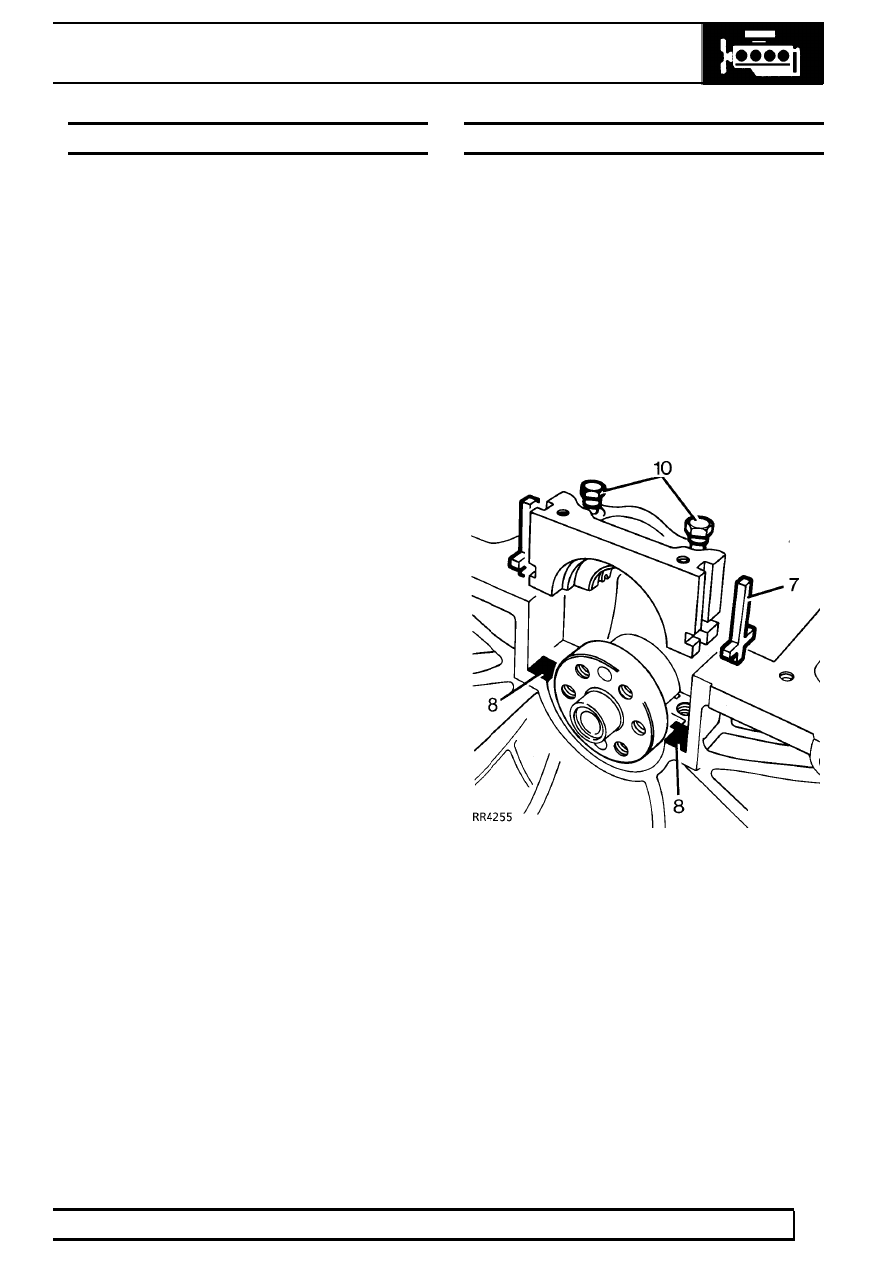

8. Apply Hylomar SQ32M to block as illustrated.

9. Lubricate bearing shell and cross seals using

clean engine oil.

10. Fit bearing cap, do not tighten bolts.
11. Ensure cap is fully home and seated squarely on

the block.

12

ENGINE

12

REPAIR

12. Ensure service tools LRT-12-010 and

LRT-12-091 are scrupulously clean. Coat seal
guide and oil seal journal with clean engine oil.

CAUTION: Do not handle oilseal lip, check
it is not damaged. Ensure outside diameter
remains clean and dry.

13. Position oil seal guide LRT-12-010 on crankshaft

flange.

NOTE: Lubricant coating must cover seal
guide outer surface completely to ensure
that oil seal lip is not turned back during

assembly. Position oil seal, lipped side towards
engine, on seal guide. Seal outside diameter
MUST be clean and dry.

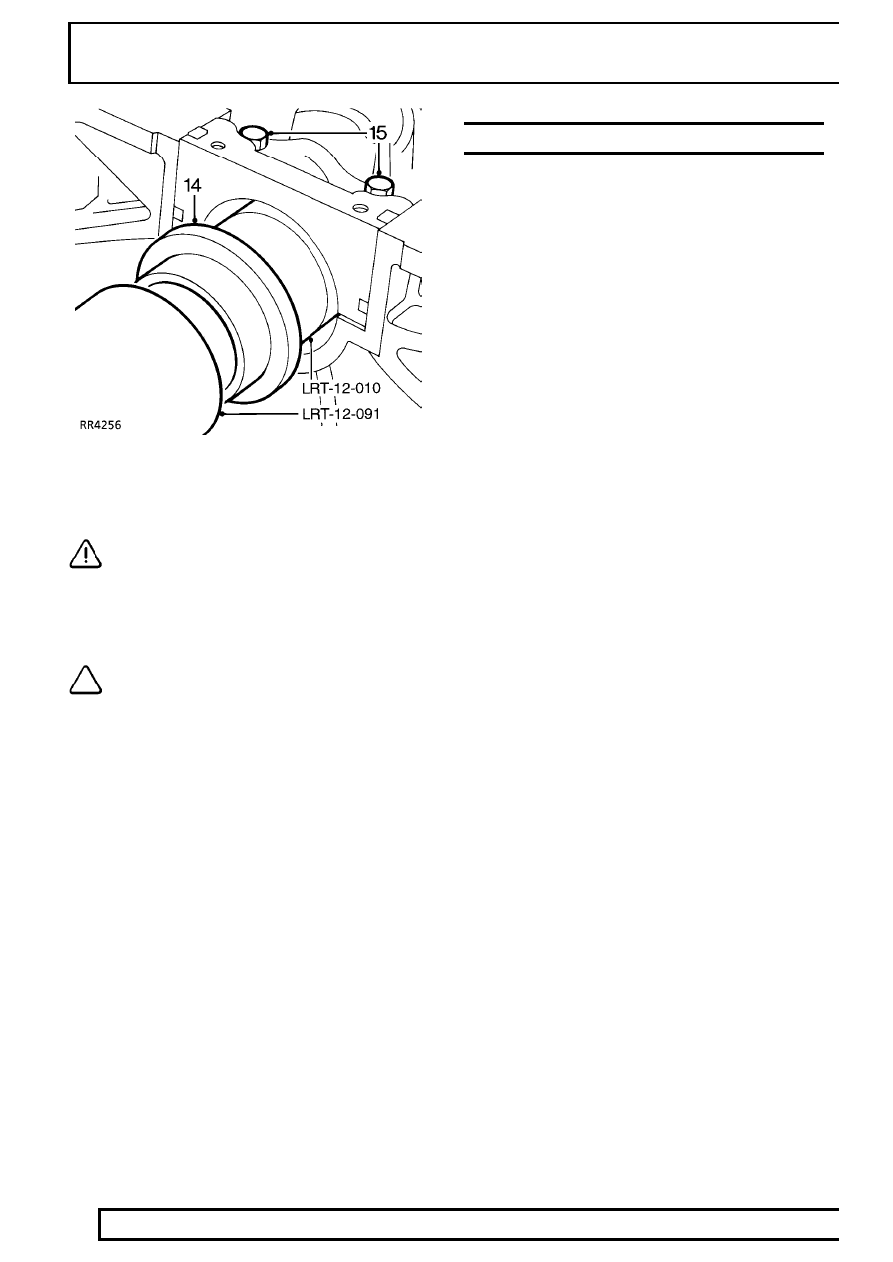

14. Fit oil seal using tool LRT-12-091. Remove seal

guide.

15. Tighten rear main bearing cap to

90 Nm.

16. Fit sump.
17. Fit flywheel or flexible drive plate and ring gear.

ENGINE

Service repair no - 12.41.01

Remove

1. Park vehicle on level ground and apply park

brake.

2. De-pressurise fuel system.

See FUEL

SYSTEM, Repair, Depressurising Fuel
System

3. Remove bonnet [hood].

See CHASSIS AND

BODY, Repair, Bonnet [Hood]

4. Remove battery.

See ELECTRICAL, Repair,

Battery

5. Remove radiator/oil coolers.

See COOLING

SYSTEM, Repair, Radiator/Oil Coolers

6. Place an absorbent cloth around fuel feed hose

at fuel rail and release compression nut.
Remove feed hose from rail, seal end of pipes
with masking tape to prevent ingress of dirt.

7. Release fuel return hose clamp and remove

hose from pressure regulator, seal both
openings with masking tape to prevent ingress of
dirt.

8. Remove vacuum hose from rear of regulator.
9. Manual vehicles: Disconnect throttle cable from

bracket. Automatic vehicles: Detach throttle
bracket from plenum chamber and lay assembly
to one side.

See FUEL SYSTEM, Repair,

Plenum Chamber DO NOT DISTURB KICK
DOWN CABLE SETTING.

10. Remove ram housing.

See FUEL SYSTEM,

Repair, Ram Housing

11. Remove air flow sensor.

See FUEL SYSTEM,

Repair, Air Flow Sensor

12. Remove air cleaner assembly.

See FUEL

SYSTEM, Repair, Air Cleaner Assembly

13. Remove Generator.

See ELECTRICAL,

Description and operation, Generator

14. Release air conditioning compressor from its

mounting and lay to one side. DO NOT
discharge air conditioning system.

See AIR

CONDITIONING, Repair, Compressor
