Defender 300Tdi (1996+). Manual - part 104

ELECTRICAL

9

DESCRIPTION AND OPERATION

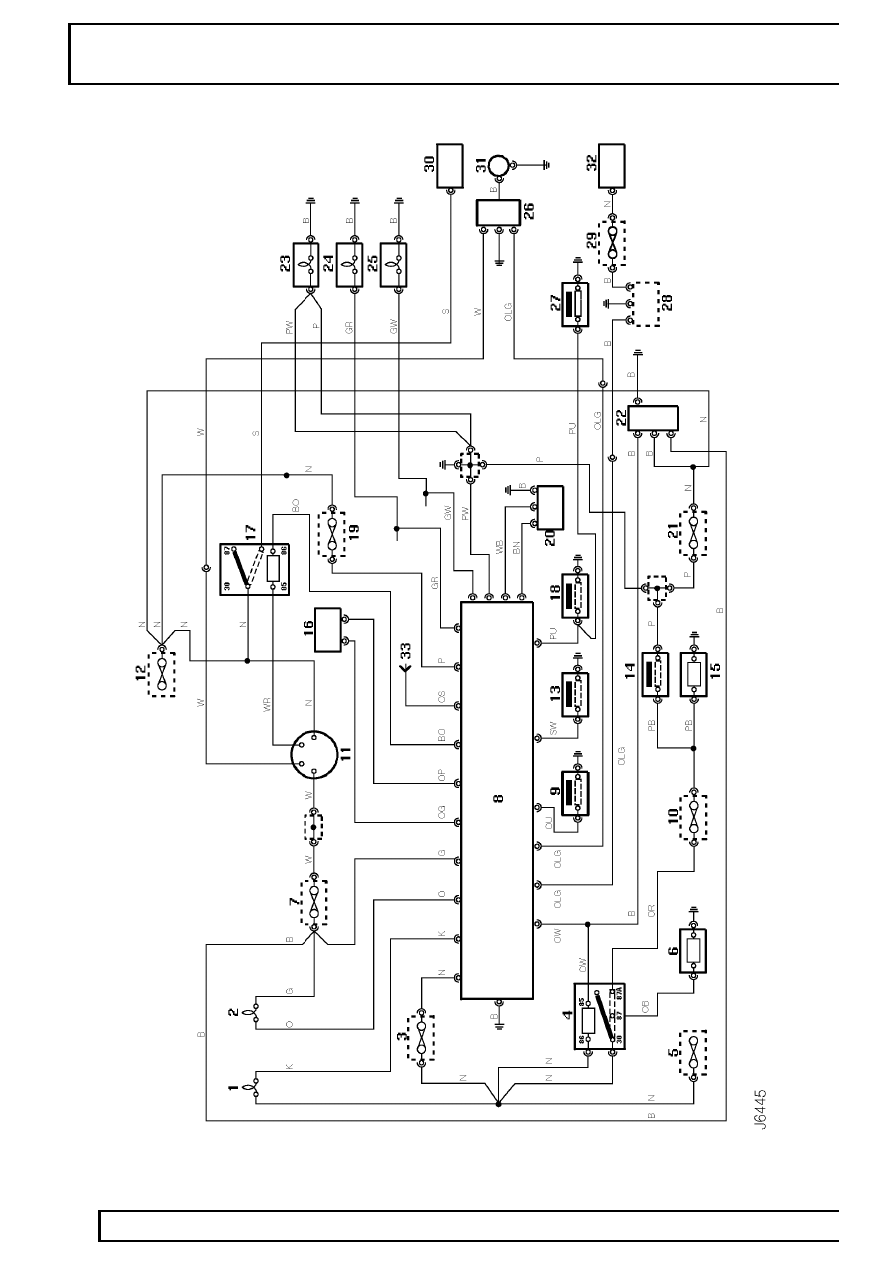

IMMOBILISATION AND ALARM SYSTEM CIRCUIT
DIAGRAM

1. Anti-theft alarm indicator light (LED)
2. Engine immobilisation warning light
3. Alarm system fuse - 15 amp
4. Alarm sounder relay
5. Under bonnet lighting fuse
6. Alarm sounder (without battery back-up)
7. Alarm system fuse - 5 amp (position 20)
8. Electronic control unit (ECU)
9. Bonnet switch

10. Alarm sounder protection fuse - 20 amp

(position 10)

11. Starter switch
12. Under bonnet ignition fuse
13. Driver’s door switch
14. Vehicle horn switch
15. Vehicle horn
16. Passive coil
17. Starter switch relay
18. Front passenger door switch
19. Hazard warning light fuse - 15 amp (position 1)
20. Ultrasonic sensor
21. Interior lamp and horn fuse - 20 amp (position 3)
22. Alarm sounder (with battery back-up)
23. LH direction indicator lamps
24. RH direction indicator lamps
25. Interior lamp
26. Immobilisation spider
27. Rear side doors and rear door switches
28. Diagnostic connector
29. Diagnostic fuse - 7.5 amp
30. Starter solenoid
31. Fuel switch-off solenoid (injection pump)
32. Generator
33. Aerial

Key to cable colours

B-Black
G-Green
K-Pink
LG-Light Green
N-Brown
O-Orange
P-Purple
R-Red
S-Slate
U-Blue
W-White
Y-Yellow

The last letter of a colour code denotes the tracer
colour

86

ELECTRICAL

10

DESCRIPTION AND OPERATION

ELECTRICAL

11

DESCRIPTION AND OPERATION

IMMOBILISATION AND ALARM SYSTEM CIRCUIT
DIAGRAM - WITH DDS

1. Anti-theft alarm indicator light (LED)
2. Engine immobilisation warning light
3. Alarm system fuse - 15 amp
4. Alarm sounder relay
5. Under bonnet lighting fuse
6. Alarm sounder (without battery back-up)
7. Alarm system fuse - 5 amp (position 20)
8. Electronic control unit (ECU)
9. Bonnet switch

10. Alarm sounder protection fuse - 20 amp

(position 10)

11. Starter switch
12. Under bonnet ignition fuse
13. Driver’s door switch
14. Vehicle horn switch
15. Vehicle horn
16. Passive coil
17. Starter switch relay
18. Front passenger door switch
19. Hazard warning light fuse - 15 amp (position 1)
20. Ultrasonic sensor
21. Interior lamp and horn fuse - 20 amp (position 3)
22. Alarm sounder (with battery back-up)
23. LH direction indicator lamps
24. RH direction indicator lamps
25. Interior lamp
26. Digital diesel shut-off valve (DDS)
27. Rear side doors and rear door switches
28. Diagnostic connector
29. Diagnostic fuse - 7.5 amp
30. Starter solenoid
31. Fuel shut-off solenoid (injection pump)
32. Generator
33. Aerial

Key to cable colours

B-Black
G-Green
K-Pink
LG-Light Green
N-Brown
O-Orange
P-Purple
R-Red
S-Slate
U-Blue
W-White
Y-Yellow

The last letter of a colour code denotes the tracer
colour

86

ELECTRICAL

12

DESCRIPTION AND OPERATION

VEHICLE ALARM SYSTEM BUILT-IN TEST

NOTE: The handset should be detached
from the key to allow perimetric testing of
the alarm system. The system will

automatically switch to volumetric testing if the
handset is in close proximity to the starter switch.

The built-in test procedure can be accessed providing
the following conditions exist:

Alarm disarmed.
Ignition ’off’.
Doors unlocked.
Bonnet closed.

With assistance, the test mode can be entered by
completing the following instructions within 5 seconds:

1. Open bonnet.
2. Turn starter switch ’on’.
3. Open driver’s door (far enough to activate door

switch).

4. Turn starter switch ’off’.
5. Turn starter switch ’on’.

If the test mode has been correctly accessed, the
alarm sounder/horn will operate briefly and the
anti-theft alarm indicator and direction indicator lamps
will flash.

Perimetric tests

The anti-theft alarm indicator light and direction
indicator lamps will flash when:

1. Door switches are activated.
2. The bonnet is opened.
3. Key switches are activated.

Volumetric tests

Press the LH (unlock) button or move the handset
close to the starter switch to disable perimetric testing
and enable volumetric testing. If movement is
detected within the vehicle by the ultrasonic sensor
the anti-theft alarm indicator and direction indicator
lamps will illuminate.

NOTE: Exit the anti-theft alarm built-in test
by turning the starter switch to the ’off’
position.

If the previously described conditions are not achieved
during the built-in test procedure, this would indicate a
fault in the alarm system. Before undertaking detailed
fault diagnosis procedures, first make visual checks of
components such as a faulty door switch or blown
alarm system fuse.
