Defender 90 NAS. Manual - part 100

86

ELECTRICAL

16

REPAIR

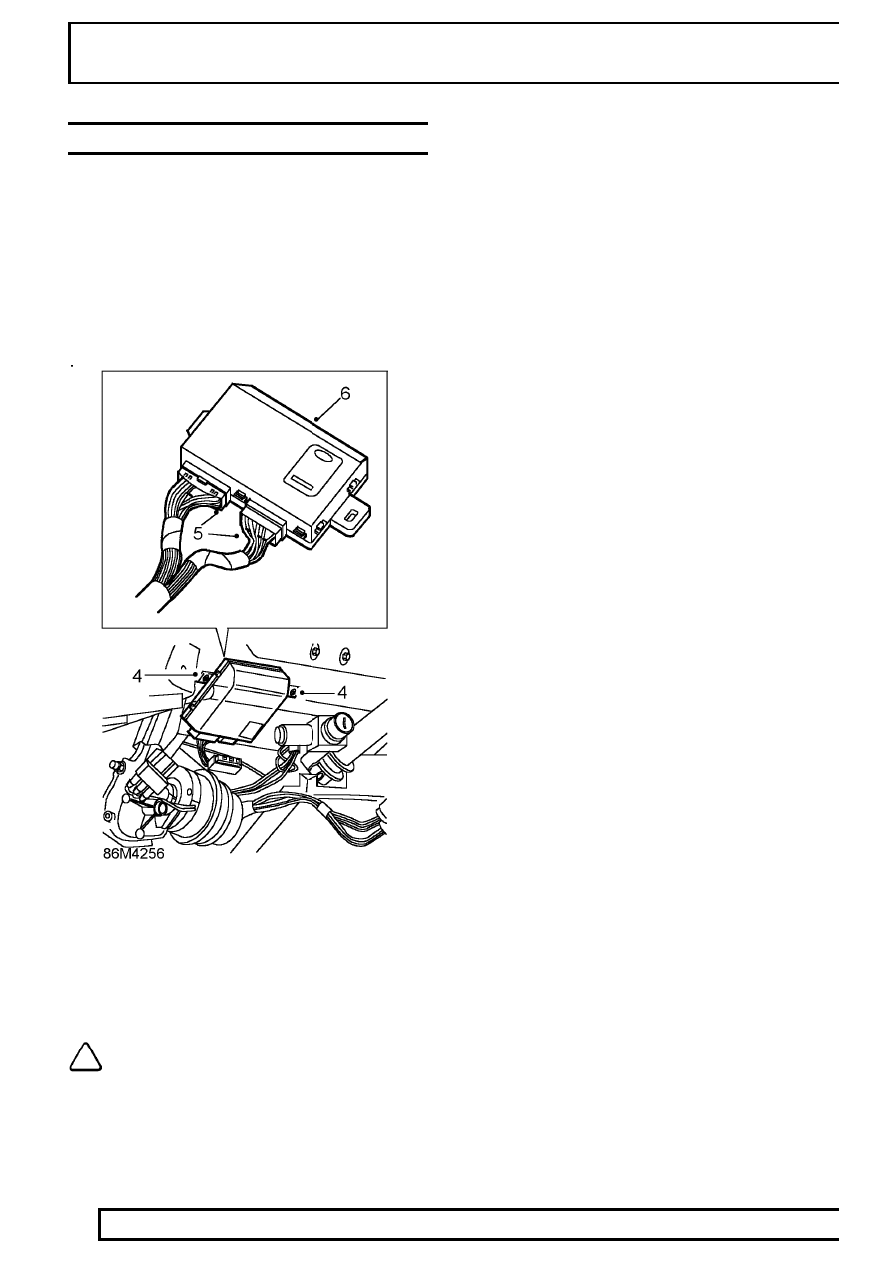

IMMOBILIZATION (ALARM) ECU

Service repair no - 86.77.01

Remove

1. Disconnect battery negative lead.
2. Remove steering wheel. If necessary, use puller

LRT-57-014.

3. Remove instrument panel.

See INSTRUMENTS,

Repair, Instrument panel

4. Remove 2 screws securing immobilization ECU

to fascia cowl.

5. Release ECU and disconnect both multi-plugs.
6. Remove ECU.

NOTE: A new ECU must be initialised
using TestBook.

Refit

7. Reconnect multi-plugs and secure ECU to fascia

cowl.

8. Fit instrument panel.

See INSTRUMENTS,

Repair, Instrument panel

9. Fit steering wheel.

10. Reconnect battery negative lead.

INSTRUMENTS

1

REPAIR

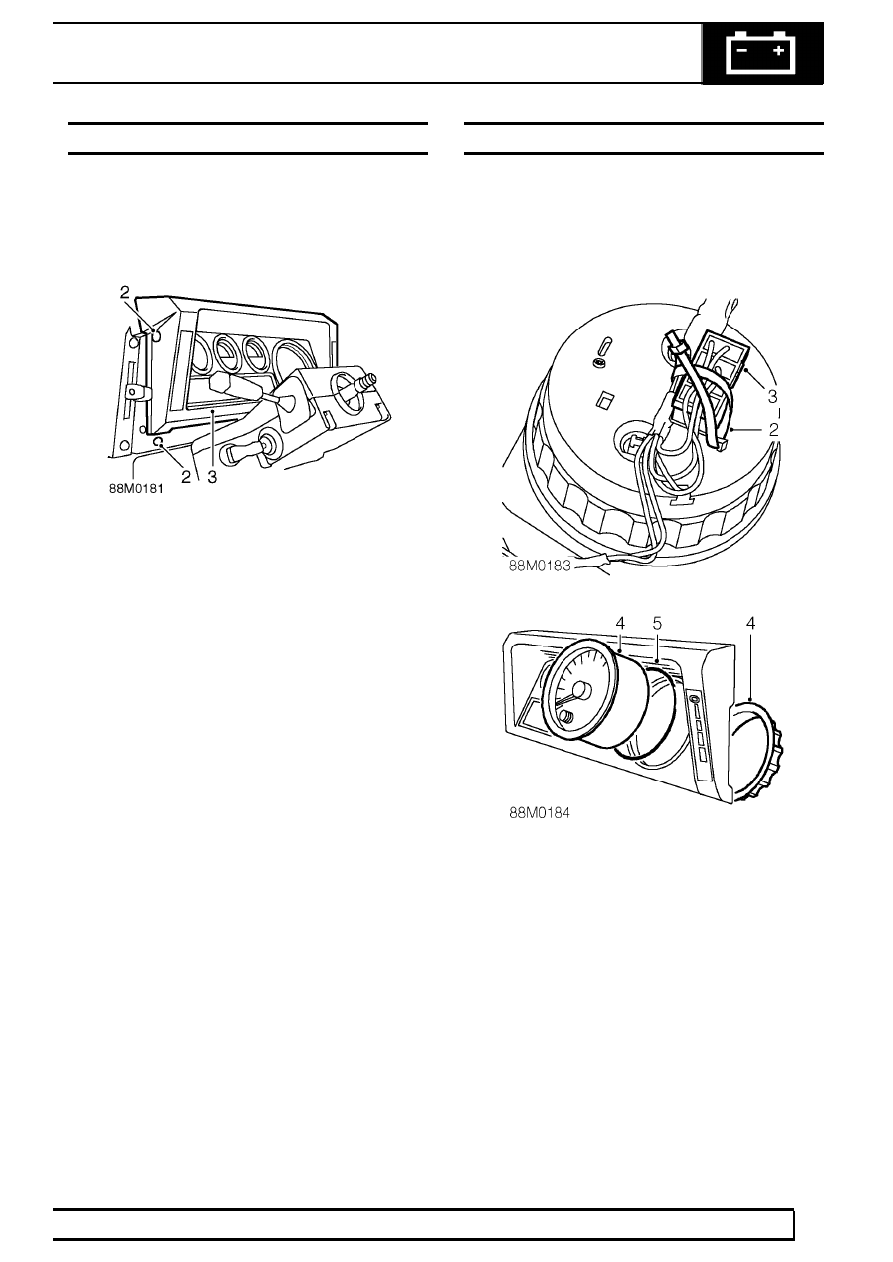

INSTRUMENT PANEL

Service repair no - 88.20.02

Remove

1. Disconnect battery negative lead.

2. Remove 4 screws securing instrument panel to

fascia cowl.

3. Pull instrument panel away from fascia sufficent

to reach behind speedometer.

4. Disconnect instrument harness multi-plug.
5. Disconnect 2 multi-plugs from warning light

connectors.

6. Withdraw panel, complete with instruments.

Refit

7. Offer up instrument panel and connect

multi-plugs.

8. Secure instrument panel to fascia panel.

SPEEDOMETER

Service repair no - 88.30.01

Remove

1. Remove instrument panel assembly.

See

Instrument panel

2. Release tie sucuring harness and multiplug to

speedometer.

3. Disconnect multi-plug from speedometer.
4. Unscrew retaining ring and remove

speedometer.

5. Remove ’O’ ring from speedometer.

Refit

6. Fit ’O’ ring to speedometer and position

speedometer into instrument panel.

7. Fit retaining ring, align dial and tighten.
8. Connect multiplug to speedometer.
9. Secure harness and multiplug with tie.

10. Secure instrument panel to fascia cowl.

See

Instrument panel

88

INSTRUMENTS

2

REPAIR

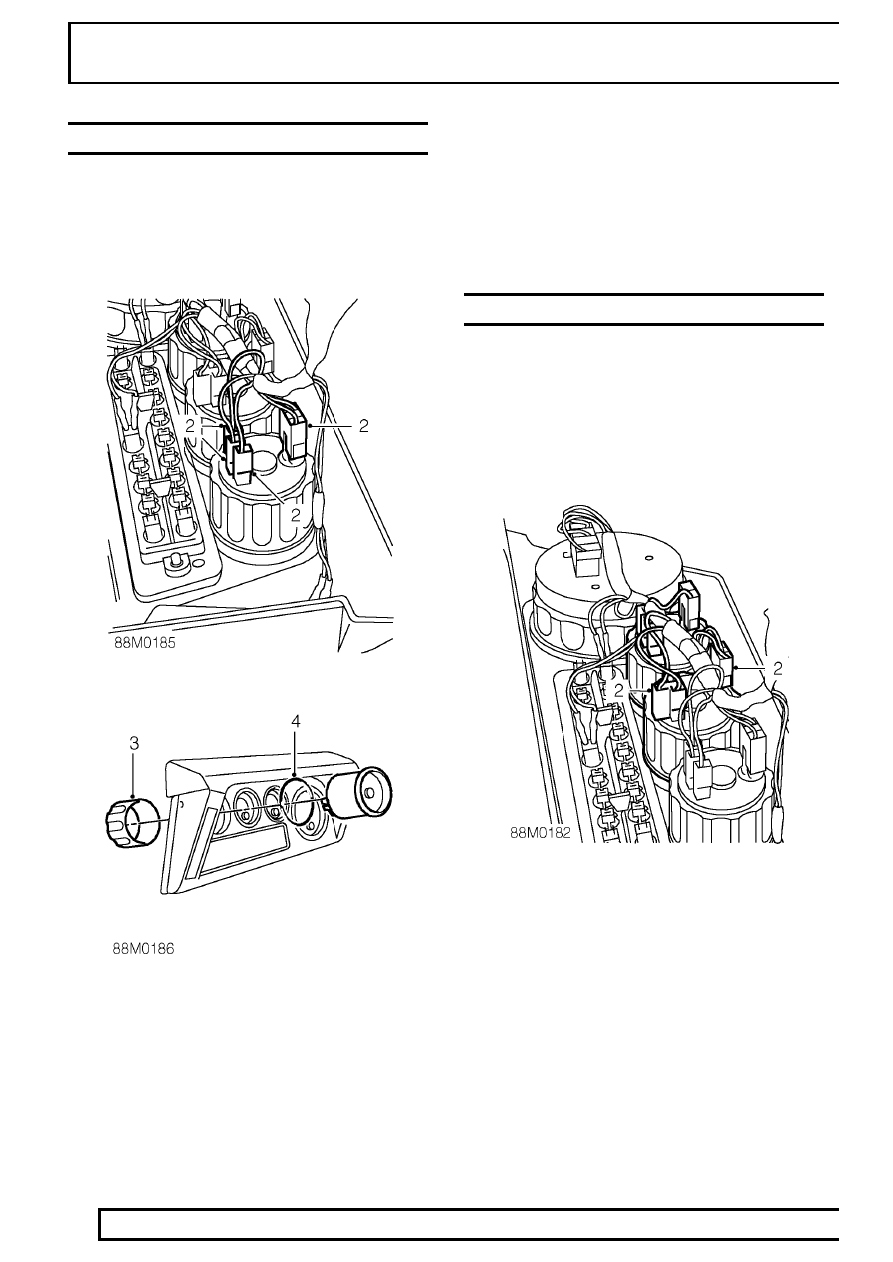

TACHOMETER

Service repair no - 88.30.21

Remove

1. Remove instrument panel.

See Instrument

panel

2. Release illumination bulb holder and wiring

connectors from tachometer.
’-’ = BLACK
’+’ = WHITE
’2’ = RED

3. Unscrew retaining ring and remove tachometer.
4. Remove ’O’ ring from tachometer.

Refit

5. Fit ’O’ ring to tachometer and position

tachometer into instrument panel.

6. Fit retaining ring, align tachometer and tighten.
7. Fit instrument panel.

See Instrument panel

FUEL AND TEMPERATURE GAUGES

Service repair no - 88.25.26 - Fuel gauge
Service repair no - 88.25.14 - Temperature gauge

Remove

1. Remove instrument panel.

See Instrument

panel

2. Release illumination bulb holder and multiplug

from gauge.

3. Unscrew retaining ring and remove gauge, see

88M0186 .

4. Remove ’O’ ring from gauge.

Refit

5. Fit ’O’ ring to gauge and position gauge into

instrument panel.

6. Fit retaining ring, align gauge and tighten.
7. Fit instrument panel.

See Instrument panel

INSTRUMENTS

3

REPAIR

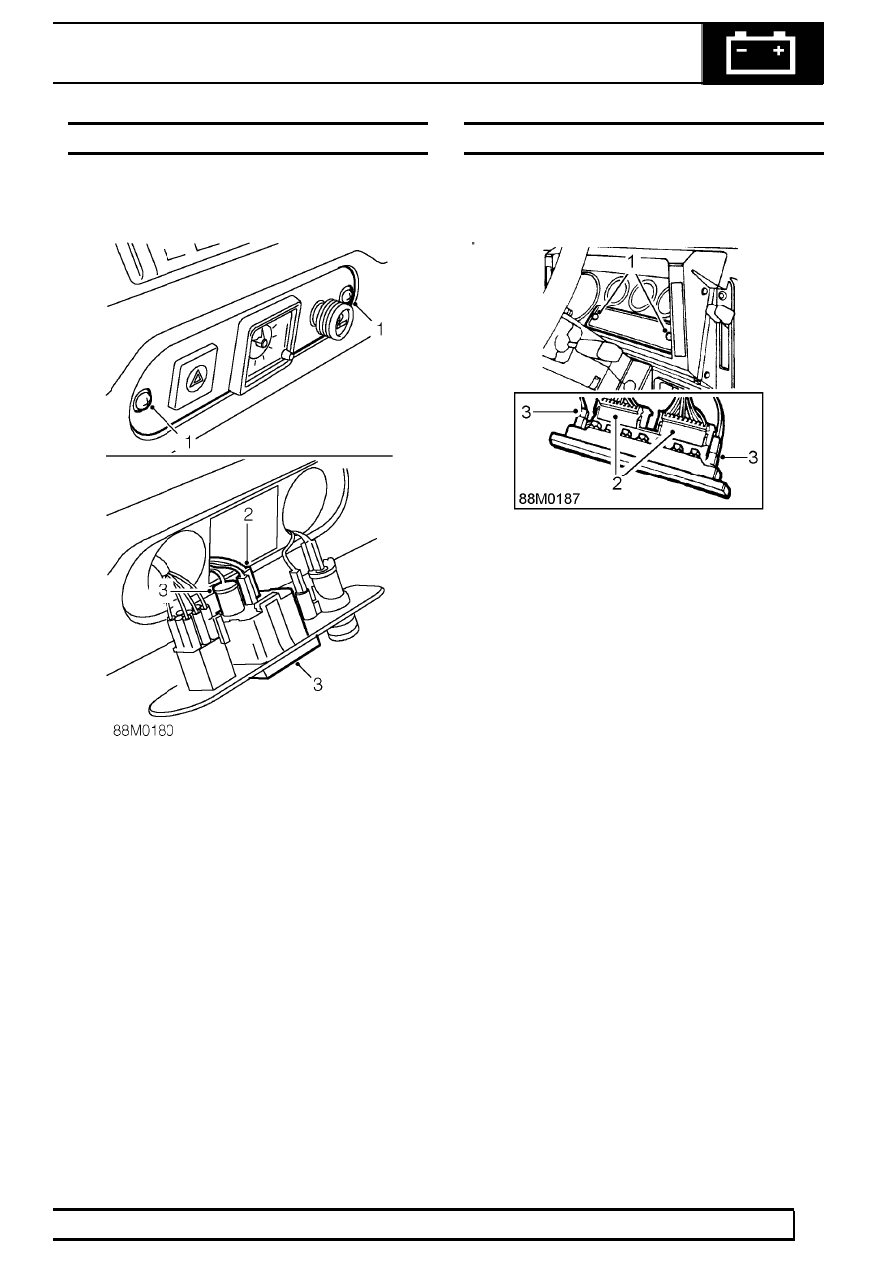

CLOCK

Service repair no - 88.15.07

Remove

1. Remove 2 screws and withdraw switch panel

from centre dash panel.

2. Release illumination bulb holder and disconnect

electrical leads from clock.

3. Press in spring retainers and remove clock from

panel.

Refit

4. Fit clock into dash panel.
5. Fit electrical leadsbulb and bulb holder.
6. Secure switch panel to centre dash panel.

WARNING LIGHT PANEL

Service repair no - 88.20.18

Remove

1. Remove 2 screws and withdraw warning light

panel.

2. Disconect both multi-plugs.
3. Disconnect illumination bulb leads.
4. Remove warning light panel.

Refit

5. Fit illumination bulb leads and multi-plugs to

warning light panel.

6. Secure warning light panel to instrument panel.
