Defender 90 / 110 / 130. Manual - part 182

MANUAL

GEARBOX

5.

Remove front cover  and gasket.

6.  Retrieve selective  washers.

REVERSE SHAFT,

LAYSHAFT AND  MAINSHAFT

1.

Remove retainer  (tool "A") and reverse shaft.

2.

Remove

thrust

washer,  reverse gear  and

spacer.

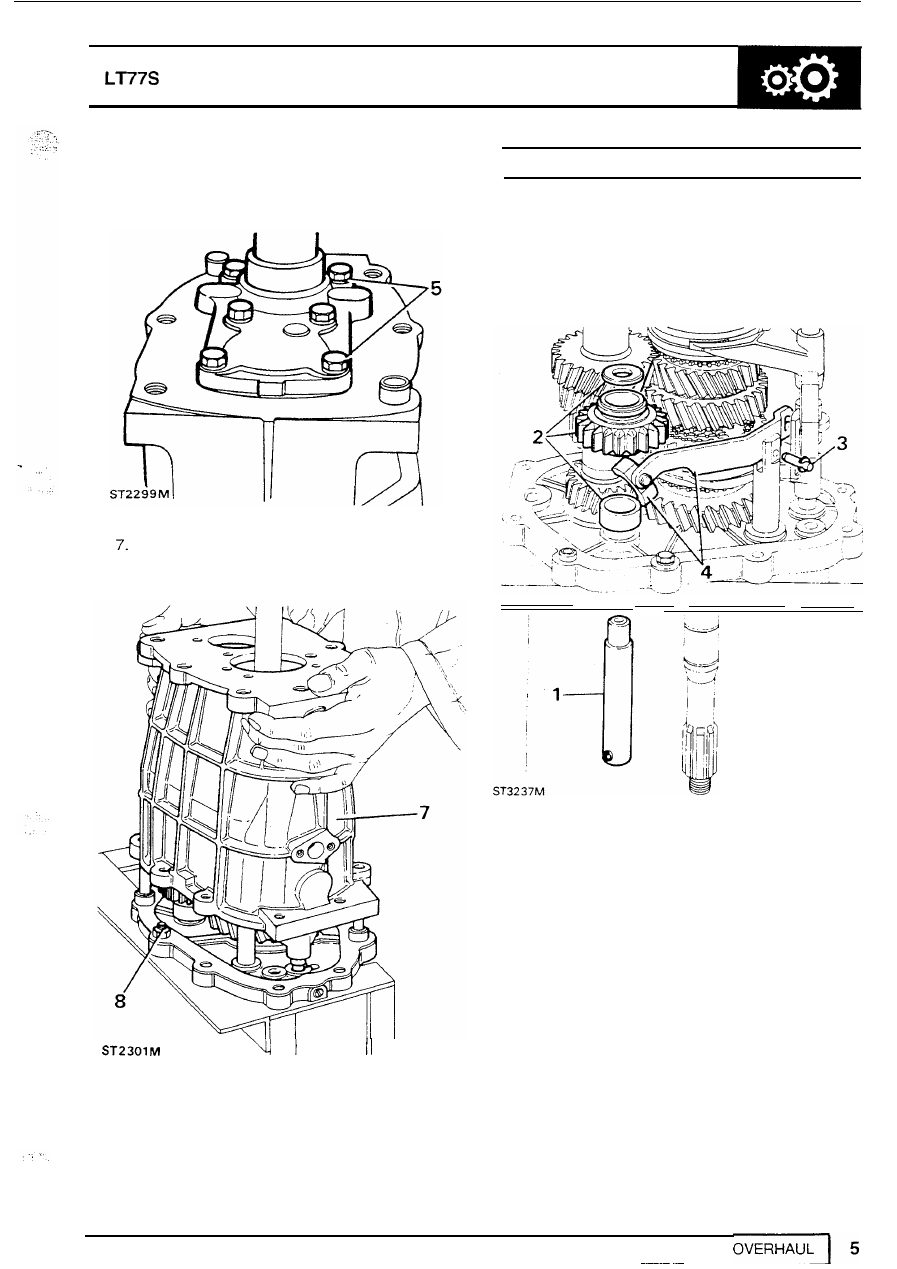

3.  Remove reverse lever  pin with

"E"

clip

attached.

4.  Remove lever and slipper  pad.

Remove

bolts

and lift-off  gear case.

8.  Secure centre plate with  nut and

bolt.

I

MANUALGEARBOX

DEFENDER

Remove input shaft and fourth gear  baulk ring.

6.  Remove layshaft by tilting,  as  illustrated and

lifting mainshaft.

5

ST

U

7.

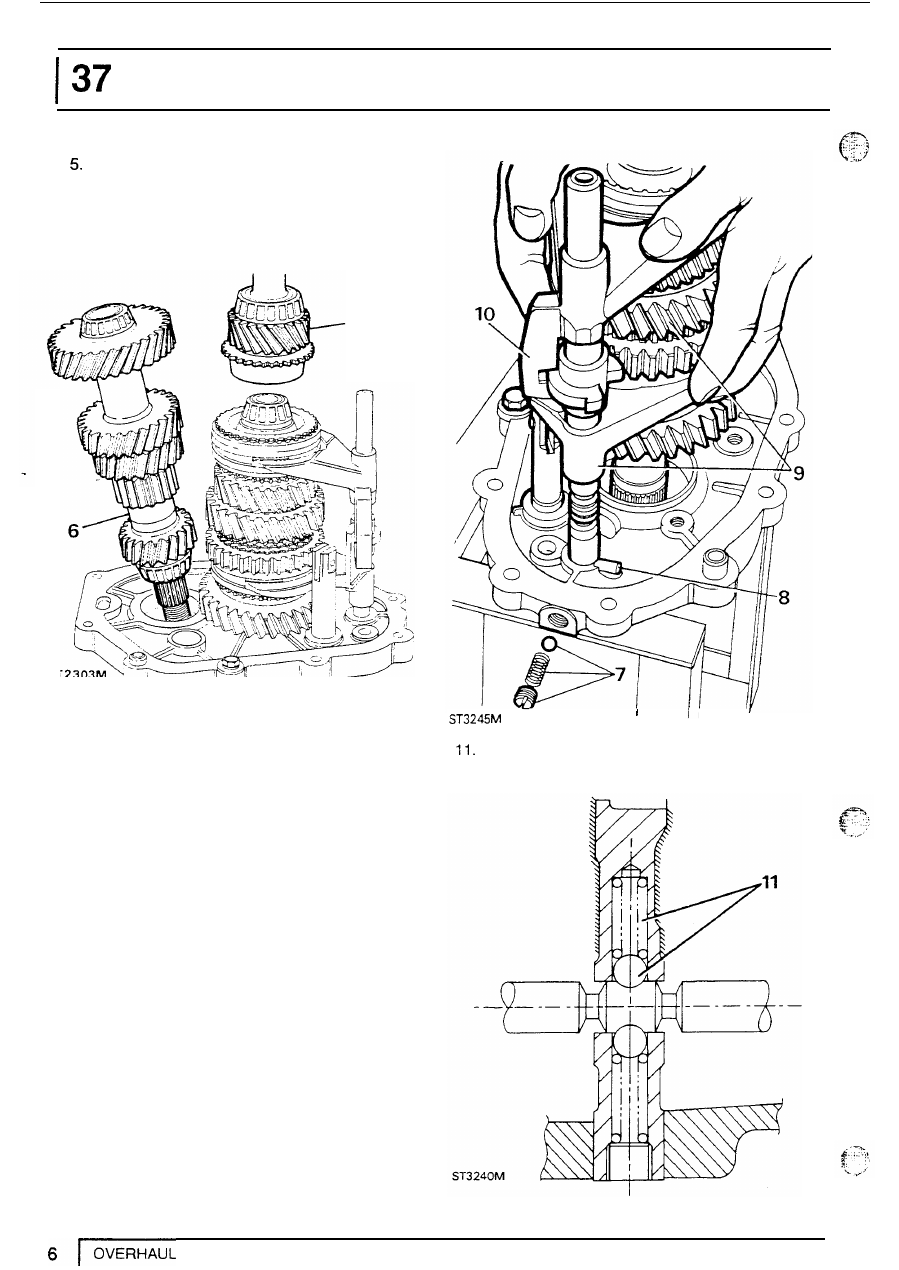

Unscrew plug and remove spring and outboard

detent  ball.

8.  Align fifth gear  selector  pin with centre plate

slot.

9.  Remove mainshaft, gears,  selectors and forks.

10.

Remove selector fork  assembly from gears.

Collect  inboard detent  ball and spring from
centre plate.

,

,

.

,

. .

,

,

,..

.

...

...

..

MANUAL

GEARBOX

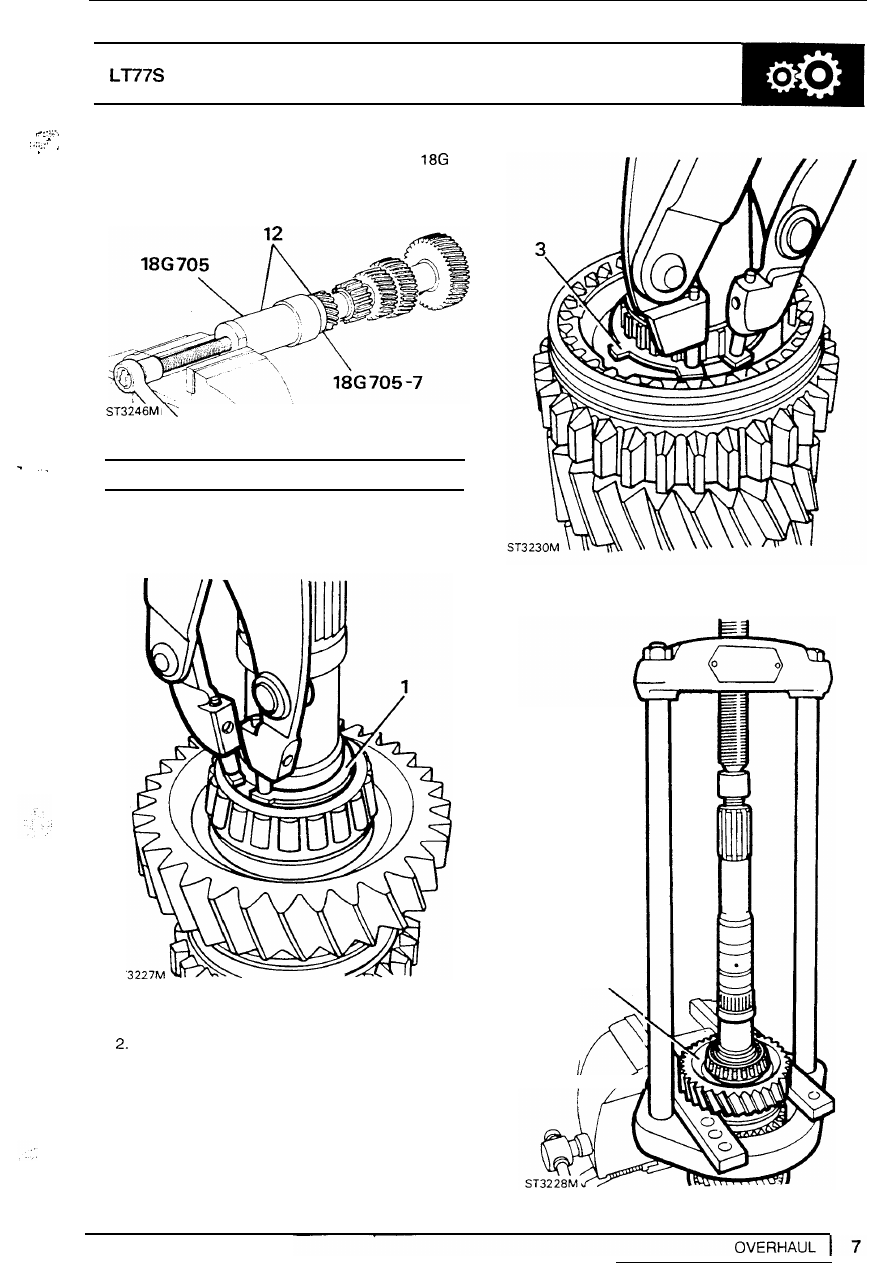

12.  Using extractor tool

18G 705

and collets

705-7,

withdraw  layshaft bearings.

.

\

DISMANTLE MAINSHAFT

ST

1.

Remove circlip  retaining first gear assembly.

4.

With

MS

47

press first  gear assembly from

mainshaft.

Remove taper  bearing, bush, needle bearing,

first gear  spacer, cone,  inner and outer baulk
rings.

3.  Remove circlip  to release first  and second gear

synchromesh assembly.

4

MANUALGEARBOX

DEFENDER

5.

Remove first and second synchromesh  baulk

rings.

6.  Using

MS

47 and support  bars under second

gear,  press

off

pilot  bearing, third, fourth

synchromesh  second and third gear  assembly.

7.  Remove washer, third,  fourth  synchromesh,

third gear baulk ring, split  needle rollers,  bush,
needle bearing and second gear.

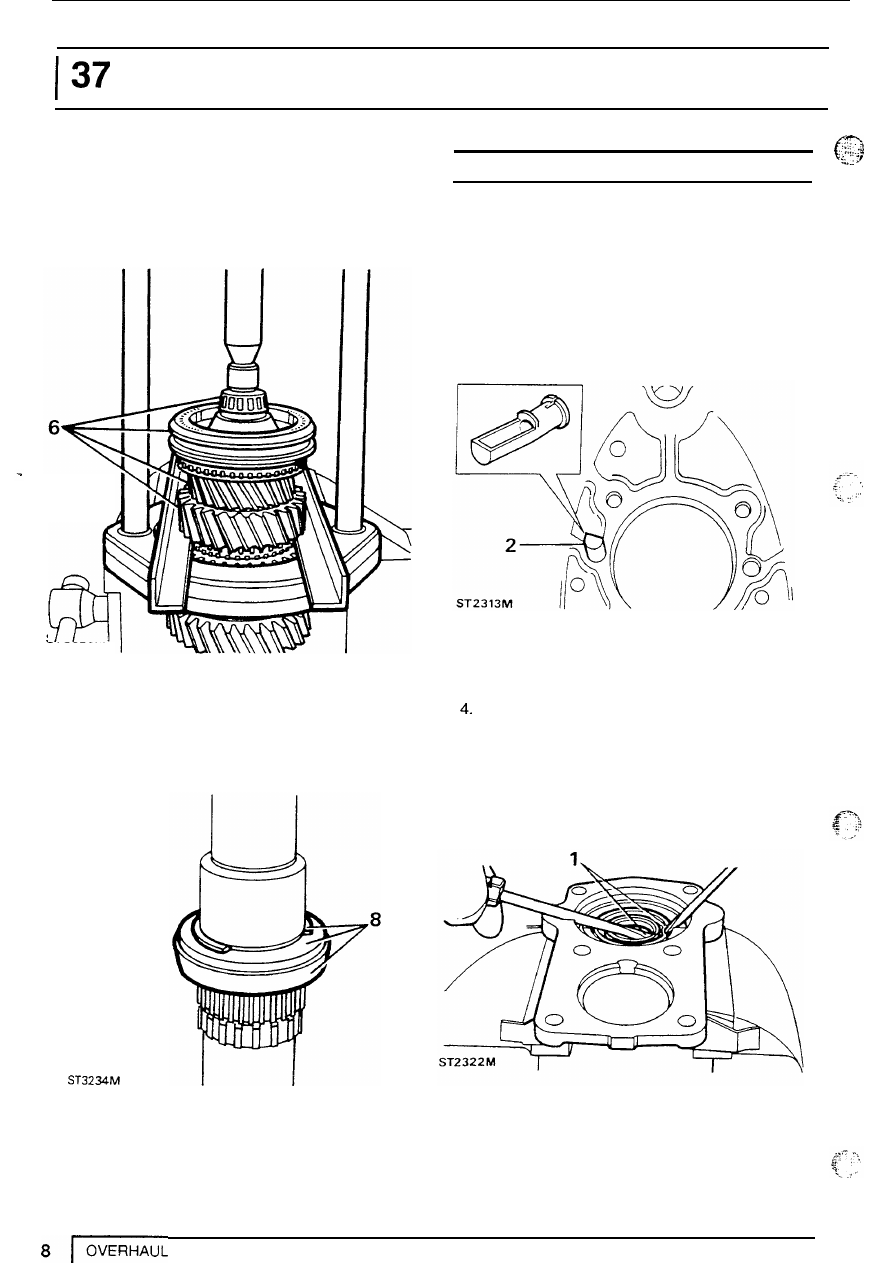

8.  Remove snap ring, spacer,  second gear cone

and circlip.

GEARBOX CASINGS AND

OIL

PUMP

Degrease and clean all  components and discard

gaskets and seals.

Gearbox casing

1.

Remove mainshaft and layshaft bearing tracks.

2.

Remove plastic scoop from  inside the casing.

3.  Inspect case for damage, cracks and stripped

threads.

Fit a new scoop with scoop side towards top of

casing.

Front cover

1.

Remove oil seal from cover.

Do

not fit a new

seal at this  stage
