GENERAL FITTING INSTRUCTIONS

PRECAUTIONS AGAINST DAMAGE

Always  fit  covers  to  protect  wings  before

commencing work in engine compartment.

2.

Cover  seats  and  carpets,  wear  clean  overalls  and

wash  hands

or wear  gloves before  working  inside

car.

3.  Avoid  spilling  hydraulic  fluid  or  battery  acid  on

paint work. Wash off with water immediately if this
occurs.  Use  Polythene  sheets  in  boot  to  protect
carpets.

4.

Always  use  a  recommended  Service  Tool,  or  a
satisfactory equivalent, where specified.

5.

Protect  temporarily  exposed  screw  threads  by

replacing nuts or fitting plastic caps.

SAFETY PRECAUTIONS

1:

2.

3 .

4.

5.

6 .

7.

8.

9.

10.

11.

Whenever possible use a ramp or pit when working

beneath  vehicle,  in  preference  to  jacking.  Chock
wheels as well as applying hand brake.
Never rely

on  a jack  alone to support vehicle. Use

axle  stands  or  blocks  carefully  placed  at  jacking

points to provide rigid location.

Ensure  that  a  suitable form  of  fire extinguisher  is

conveniently located.

Check  that  any  lifting  equipment

has

adequate capacity and

is fully serviceable.

Inspect  power  leads  of  any  mains  electrical

equipment for damage and check that it is properly
earthed.
Disconnect  earth  (grounded)  terminal  of  vehicle
battery.

Do

not  disconnect  any  pipes  in  air  conditioning

refrigeration  system,  if  fitted,  unless  trained  and
instructed to d o  so. A refrigerant is used which can

cause blindness if  allowed to contact eyes.
Ensure that adequate ventilation  is provided  when
volatile degreasing agents are being used.

WARNING: Fume extraction equipment must

be in

operation  when  trachloride,  methylene  chloride,
chloroform  or  perchlorethylene  are  used  for
cleaning purposes.

Do

not apply heat in an attempt to free stiff nuts or

fittings;  as  well  as  causing  damage  to  protective
coatings,  there  is  a  risk

of  damage  to  electronic

equipment and brake lines from stray heat.

Do

not  leave  tools,  equipment,  spilt  oil  etc.,

around or

on

work area.

Wear  protective  overalls  and  use  barrier  creams
when necessary.

PREPARATION

1.

2.

3 .

4.

5 .

6.

7 .

Before  removing  a  component,  clean  it  and  its

surrounding areas as thoroughly as possible.
Blank  off  any  openings  exposed  by  component

removal,  using  greaseproof  paper  and  masking
tape.
Immediately  seal fuel,  oil  or hydraulic  lines when
separated, using  plastic  caps

or

plugs,  to  prevent

loss of fluid and entry of dirt.
Close open ends of oilways, exposed by component

removal,  with  tapered  hardwood  plugs

or  readily

visible plastic plugs.
Immediately a component is removed, place it in a
suitable  container;  use  a  separate  container  for
each component and its associated parts.
Before  dismantling  a  component,  clean

it

thoroughly  with  a  recommended  cleaning  agent;

check  that  agent  is  suitable  for  all  materials  of
component.
Clean  bench  and  provide  marking  materials,

labels,  containers  and  locking  wire  before
dismantling a component.

DISMANTLING

1.

2.

3.

4.

5.

6.

Observe  scrupulous  cleanliness  when  dismantling

components,  particularly  when  brake,  fuel  or
hydraulic  system  parts  are  being  worked

on.  A

particle  of  dirt

or  a  cloth  fragment  could  cause  a

dangerous malfunction if  trapped in these systems.
Blow  out  all  tapped  holes,  crevices,  oilways  and
fluid  passages  with  an  air  line.  Ensure  that  any
0-rings  used  for  sealing  are  correctly  replaced  or
renewed, if  disturbed.
Mark mating parts to ensure that they are replaced

as dismantled. Whenever possible use marking ink,
which avoids possibilities

of  distortion or initiation

of  cracks, liable if

punch or scriber are used.

Wire  together  mating  parts  where  necessary  to

prevent  accidental interchange  (e.g.  roller bearing
components).
Wire labels on to all parts which are to be renewed,
and  to  parts  requiring  further  inspection  before
being  passed  for  reassembly;  place  these  parts  in

separate containers from those containing parts for
rebuild.

Do

not  discard  a  part  due  for  renewal  until  after

comparing  it  with  a  new  part,  to  ensure  that  its
correct replacement has been obtained.

1

GENERAL FITTING INSTRUCTIONS

INSPECTION

-

GENERAL

9.

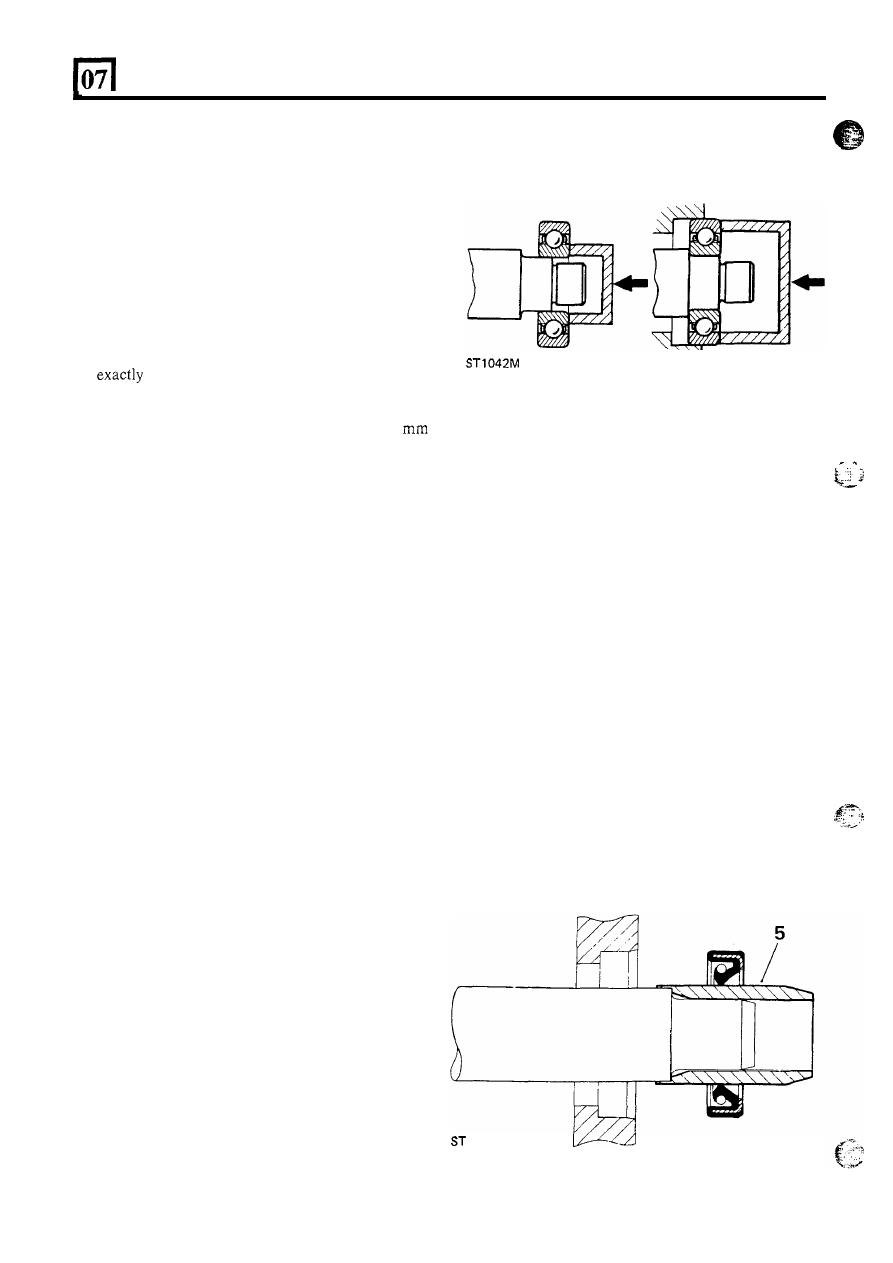

When fitting  bearing  to shaft,  apply force  only  to

inner ring  of  bearing, and  only  to  outer ring when
fitting into housing.

1. Never  inspect  a  component  for  wear  or

dimensional  check  unless  it  is  absolutely  clean;  a
slight  smear  of  grease  can  conceal  an  incipient
failure.

2.  When a component is to be checked dimensionally

against figures quoted for it, use correct equipment
(surface  plates,  micrometers,  dial  gauges,  etc.)  in

serviceable

condition.

Makeshift

checking

equipment can be dangerous.

3.  Reject  a  component  if  its  dimensions  are  outside

limits  quoted,  or  if  damage  is  apparent.  A  part
may, however,  be refitted if  its critical dimension is

limit size, and is otherwise satisfactory.

4.  Use  ‘Plastigauge’  12  Type

PG-1

for  checking

bearing  surface  clearances;  directions  for  its  use,
and a scale giving bearing clearances in

0,0025

(0.0001 in) steps are provided with it.

BALL

AND

ROLLER BEARINGS

NEVER  REPLACE  A  BALL  OR  ROLLER
BEARING  WITHOUT  FIRST  ENSURING  T H A T

1.

Remove  all  traces

of  lubricant from  bearing  under

inspection  by  washing  in  petrol  or  a  suitable
degreaser;

maintain

absolute

cleanliness

throughout operations.

2.  Inspect visually for markings of  any form

on

rolling

elements, raceways, outer surface of  outer rings or
inner  surface

of  inner  rings.  Reject  any  bearings

found  to  be  marked,  since  any  marking  in  these
areas indicates onset of wear.

3.  Holding  inner  race  between  finger  and  thumb  of

one hand, spin outer race and check that it revolves
absolutely  smoothly.  Repeat,  holding  outer  race
and spinning inner race.

4.  Rotate  outer  ring  gently  with  a  reciprocating

motion, while holding inner ring; feel for any check
or  obstruction  to  rotation,  and  reject  bearing  if
action is not perfectly smooth.

5.

Lubricate  bearing  generously  with  lubricant
appropriate to installation.

6 .

Inspect

shaft

and

bearing

housing

for

discolouration  or  other  marking  suggesting  that
movement  has  taken  place  between  bearing  and
seatings.  (This  is  particularly  to  be  expected

if

related  markings  were  found  in  operation

2.)  If

markings  are found,  use  ‘Loctite’ in  installation

of

replacement bearing.

7.  Ensure  that  shaft  and  housing  are  clean  and  free

from burrs before fitting bearing.

8.

If  one bearing of  a pair shows an imperfection  it  is

generally  advisable  to  renew  both  bearings:  an
exception  could  be made

if  the faulty bearing had

covered a low mileage,  and it could be established
that damage was confined to it only.

IT

IS IN AS-NEW CONDITION.

‘\

U

10.  In the case of  grease-lubricated  bearings  (e.g. hub

bearings) fill space between bearing and outer seal

with  recommended  grade

of  grease  before  fitting

11.  Always  mark  components

of

separable  bearings

(e.g.  taper  roller  bearings)  in  dismantling,  to

ensure correct reassembly. Never fit  new rollers in
a used cup.

seal.

OIL SEALS

1.  Always  fit  new  oil  seals  when  rebuilding  an

assembly.  It  is  not  physically  possible  to replace a
seal exactly when it has bedded down.

2.

Carefully examine seal before fitting to ensure that

it is clean and undamaged.

3.

Smear  sealing  lips  with  clean  grease;  pack  dust

excluder  seals  with  grease,  and  heavily  grease
duplex seals

in cavity between sealing lips.

4.

Ensure  that  seal  spring,  if  provided,  is  correctly
fitted.

5.

Place lip

of  seal towards fluid t o  be sealed and slide

into  position  on  shaft,  using  fitting  sleeve  when
possible  to  protect  sealing  lip  from  damage  by
sharp corners, threads or splines. If  fitting sleeve is
not  available, use  plastic  tube  or  adhesive  tape  to

prevent damage to sealing lip.

1

038

M

2

GENERAL FITTING

INSTRUCTIONS

6 .

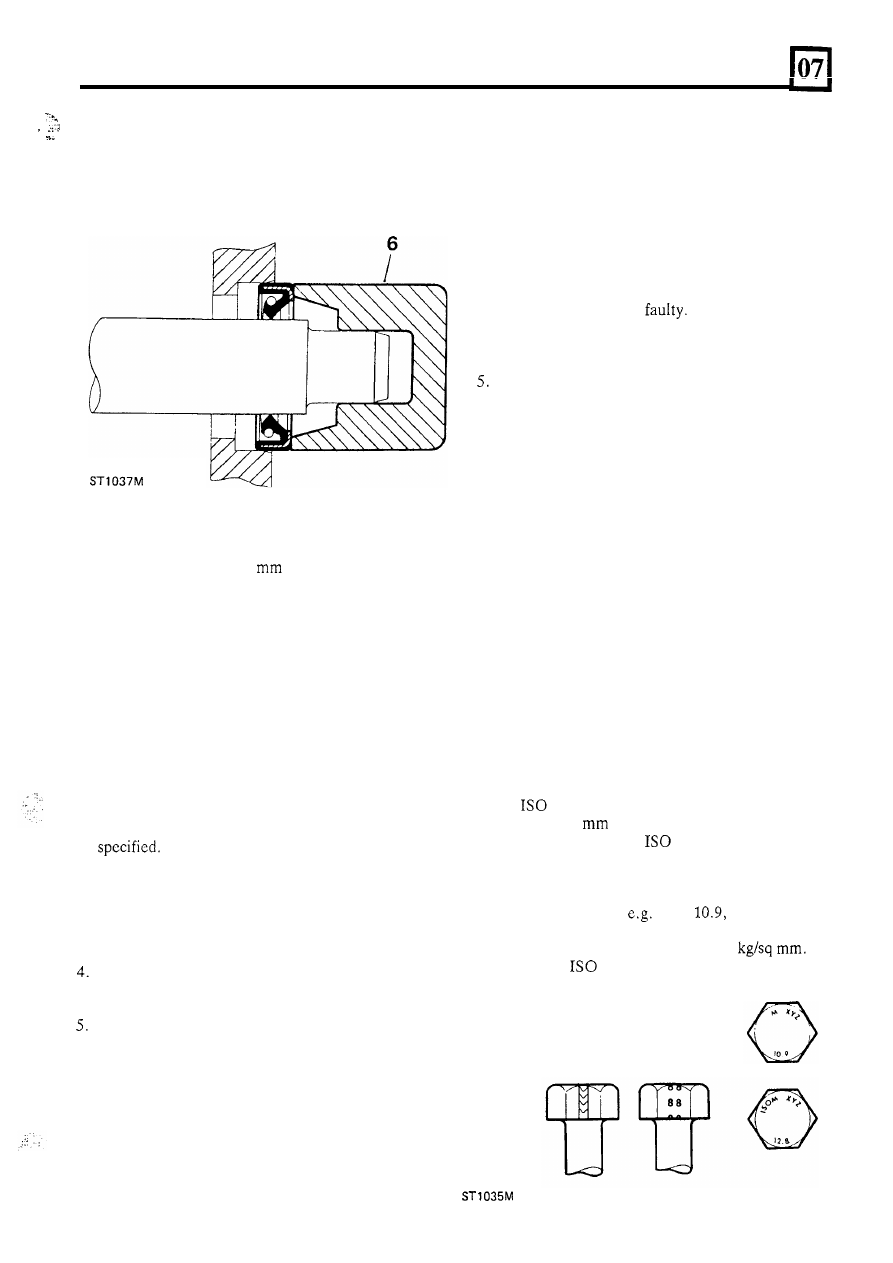

Grease  outside  diameter  of  seal,  place  square  to

housing  recess  and press  into position,  using great
care and

if possible a ‘bell piece’ to ensure that seal

is not tilted. (In  some cases it may be preferable to
fit seal to housing before fitting to shaft.) Never let
weight of unsupported  shaft rest in seal.

7.  If

correct service tool is not available, use a suitable

drift approximately 0,4

(0.015 in) smaller than

outside  diameter

of  seal.  Use  a  hammer  VERY

GENTLY on drift if a press is not suitable.

8.

Press or drift seal in  to depth of housing  if  housing

is shouldered, or flush  with  face  of  housing where
no shoulder is provided.  Ensure that  the seal does
not enter the housing in a tilted position.

NOTE: Most cases

of  failure or leakage of  oil seals

are due to careless fitting,  and resulting damage  to
both  seals  and  sealing  surfaces.  Care  in  fitting

is

essential if good results are to be obtained.

JOINTS AND JOINT FACES

1.

Always  use  correct  gaskets  where  they  are

2.

Use jointing compound  only  when  recommended.
Otherwise fit joints dry.

3.  When  jointing  compound  is  used,  apply  in  a  thin

uniform  film  to  metal  surfaces; take  great  care  to
prevent

it

from  entering  oilways,  pipes  or  blind

tapped holes.
Remove all traces of  old jointing  materials prior to
reassembly.

Do

not  use a tool  which could damage

joint faces.

Inspect  joint  faces  for  scratches  or  burrs  and

remove  with  a  fine  file  or  oil  stone; do  not  allow
swarf  or  dirt  to  enter  tapped  holes  or  enclosed
parts.

6 .

Blow  out  any  pipes,  channels  or  crevices  with

compressed  air,  renewing  any  0-rings  or  seals
displaced  by air blast.

FLEXIBLE

HYDRAULIC PIPES, HOSES

1.  Before removing any brake or power steering hose,

clean  end  fittings  and  area  surrounding  them  as
thoroughly as possible.

2.  Obtain appropriate blanking caps before detaching

hose end fittings,

so

that ports can be immediately

covered to exclude dirt.

3.

Clean  hose  externally  and  blow  through  with
airline. Examine carefully for cracks, separation of

plies,  security

of  end fittings and external damage.

Reject any hose found

4.

When  refitting  hose,  ensure  that  no  unnecessary
bends  are introduced, and that  hose  is

not  twisted

before or during tightening of union nuts.
Containers  for  hydraulic  fluid  must  be  kept
absolutely clean.

6.  Do

not  store  hydraulic  fluid  in  an  unsealed

container.  It  will  absorb  water,  and  fluid

in  this

condition  would  be  dangerous  to  use  due  to  a
lowering of its boiling point.

7.

Do

not  allow  hydraulic  fluid  to  be  contaminated

with  mineral  oil,  or  use  a  container  which  has
previously contained mineral oil.

8.

Do not re-use fluid bled from system.

9.  Always  use  clean  brake  fluid  to  clean  hydraulic

components.

10.  Fit  a  blanking cap to a  hydraulic  union  and  a plug

to  its  socket  after  removal  to  prevent  ingress  of
dirt.

11.

Absolute  cleanliness  must  be  observed  with
hydraulic components at all times.

12.  After  any  work  on  hydraulic  systems,  inspect

carefully  for leaks  underneath  the  vehicle  while  a
second operator applies maximum  pressure to the
brakes (engine running) and operates the steering.

METRIC BOLT IDENTIFICATION

1.  An

metric  bolt  or  screw,  made  of  steel  and

larger than

6

in

diameter can  be identified  by

either  of  the  symbols

M

or

M

embossed  or

indented

on top of the head.

2.  In  addition  to  marks  to identify  the  manufacture,

the  head  is  also  marked  with  symbols  to  indicate
the  strength  grade

8.8,

12.9  or  14.9,

where  the  first  figure  gives  the  minimum  tensile
strength

of  the bolt material in tens of

3.  Zinc plated

metric bolts and nuts are chromate

passivated, a greenish-khaki to gold-bronze colour.

3

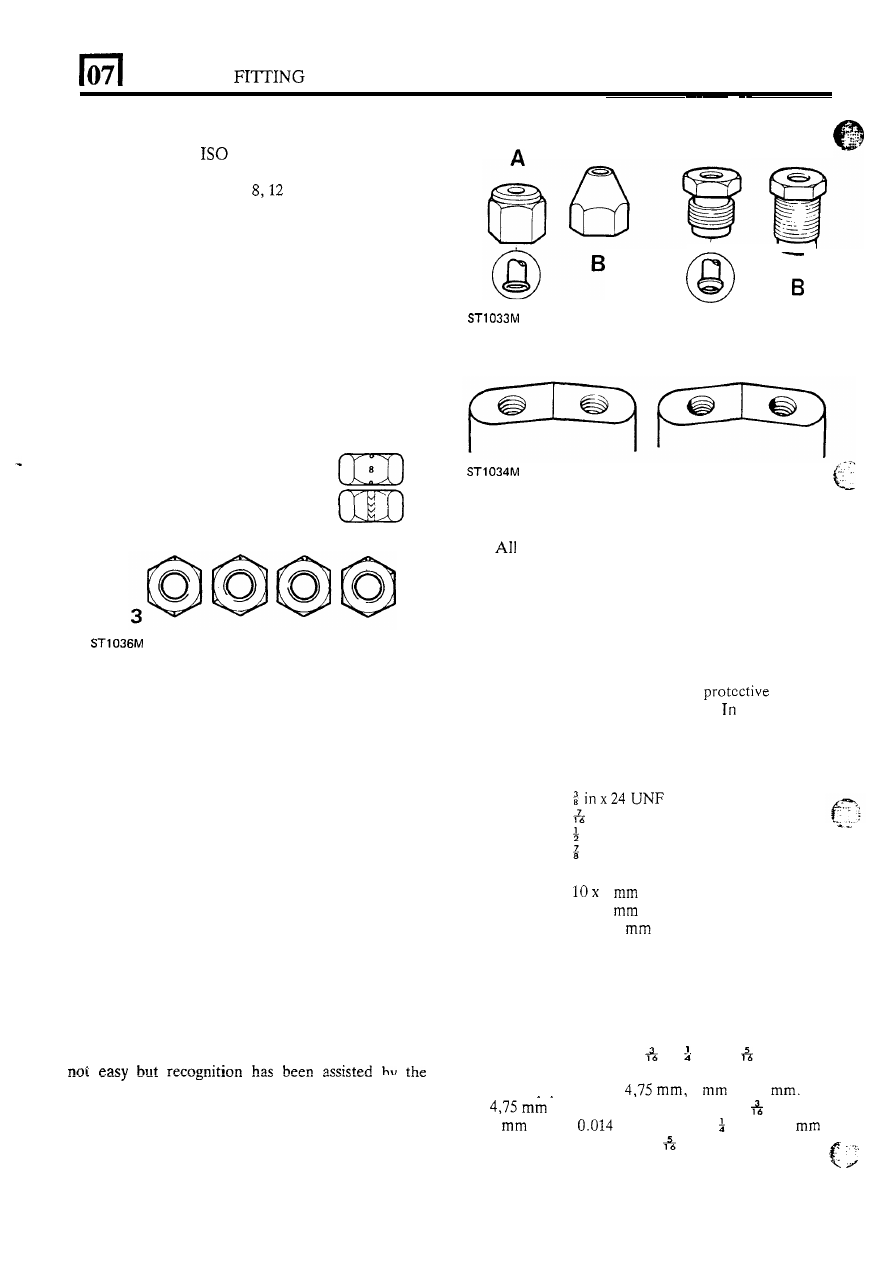

GENERAL

INSTRUCTIONS

1.

2

3.

METRIC NUT IDENTIFICATION

A

A

nut with  an

metric thread is marked on one

face or on one of  the flats of  the hexagon  with  the

strength grade symbol

or 14. Some nuts with a

strength 4,

5

or

6

are also marked  and  some have

the  metric  symbol

M

on  the  flat  opposite  the

strength grade marking.
A  clock  face  system  is  used  as  an  alternative
method  of  indicating  the  strength  grade.  The

external chamfers o r  a face

of  the nut is marked in

a position relative to the appropriate hour mark on
a clock face to indicate the strength grade.
A dot is used to locate the 12 o'clock  position and a

dash to indicate the strength grade. If  the grade

is

above 12, two dots identify the

12 o'clock position.

1

2

HYDRAULIC FITTINGS

-

Metrication

WARNING:  Metric  and  Unified  threaded  hydraulic

parts.  Although pipe connections to brake system units
incorporate  threads  of  metric  form,  those  for  power
assisted steering are of UNF type. It

is vitally important

that  these  two  thread  forms  are  not  confused,  and
careful study should be made of the following notes.

Metric  threads  and  metric  sizes are  being  introduced
into motor  vehicle  manufacture and some duplication

of  parts  must  be  expected.  Although  standardisation
must in the long run be good, it would be wrong not to
give warning  of  the dangers that  exist  while  UNF and
metric  threaded  hydraulic  parts  continue  together  in

service.  Fitting  UNF pipe  nuts  into  metric  ports  and
vice-versa  should  not  happen,  but  experience  of  the
change  from  BSF  to

UNF

indicated  that  there  is  no

certainty in  relying  upon  the difference

in

thread  size

when safety is involved.
To provide permanent  identification of  metric parts  is

" J

following means. (Illustration

A Metric, B Unified.)

1.

2.

3.

4

U

A

B

The  metric  female  nut

is  always  used  with  a  trumpet

flared pipe and the metric male nut  is always used  with
a convex flared pipe.

4.

metric  ports  in  cylinders  and  calipers  have  no

counterbores,  but  unfortunately  a  few  cylinders

with  UNF threads also  have  no counterbore. The
situation  is,  all  ports with  counterbores are UNF,
but  ports  not  counterbored  are  most  likely  to  be
metric.

5.

The  colour

of  the  protective  plugs

in

hydraulic

ports indicates the size and the type of  the threads,
but  the function  of  the  plugs  is

and  not

designed  as positive identification.

production it

is  difficult  to use  the  wrong  plug  but  human  error
must be taken into account.

The Plug colours and thread sizes are:

UNF

R E D
GREEN

i n

x

20 UNF

YELLOW  in

x

20  UNF

PINK

in x

18 U N F

METRIC

BLACK

1

GREY

1 2 x 1

BROWN  14 x 1,5

6.

Hose ends differ slightly between metric and UNF.
Gaskets are not  used  with  metric hoses.  The UNF
hose  is sealed

on  the  cylinder or caliper  face by  a

copper gasket  by  the metric hose seals against  the
bottom of the port and there is a gap between faces
of the hose and cylinder.

Pipe sizes for UNF are

in,  in and

in outside

diameter.
Metric pipe sizes are

6

and

8

All

metric pipe nuts,  hose  ends, unions and  bleed

screws are coloured black.

letter

'M'.

Metric and  UNF pipe  nuts are slightly different in

shape.

pipe  is  exactly  the  same  as

in  pipe.

6

pipe is

in  smaller than  in  pipe.

8

Convex  pipe  flares  are  shaped  differently  for
metric  sizes  and  when  making  pipes  for  metric
equipment, metric pipe flaring tools must be used.

The hexagon  area

of  pipe nuts is indented with the

pipe is 0.002 in larger than

in pipe.

-.
