MANIFOLD AND EXHAUST SYSTEM

6

REPAIR

Refit

7. Clean exhaust manifold and mating face.
8. Fit exhaust manifold with new gasket and tighten

nuts to 25 Nm (18 lbf.ft) .

9. Models with A/C: Position compressor and

tighten bolts to 25 Nm (18 lbf.ft).

10. All Models: Position EGR valve pipe, fit new

allen screws and tighten to 10 Nm (7 lbf.ft).

11. Fit turbocharger. See FUEL SYSTEM, Repair.
12. Models with A/C: Fit auxiliary drive belt. See

ELECTRICAL, Repair.

33

CLUTCH

2

DESCRIPTION AND OPERATION

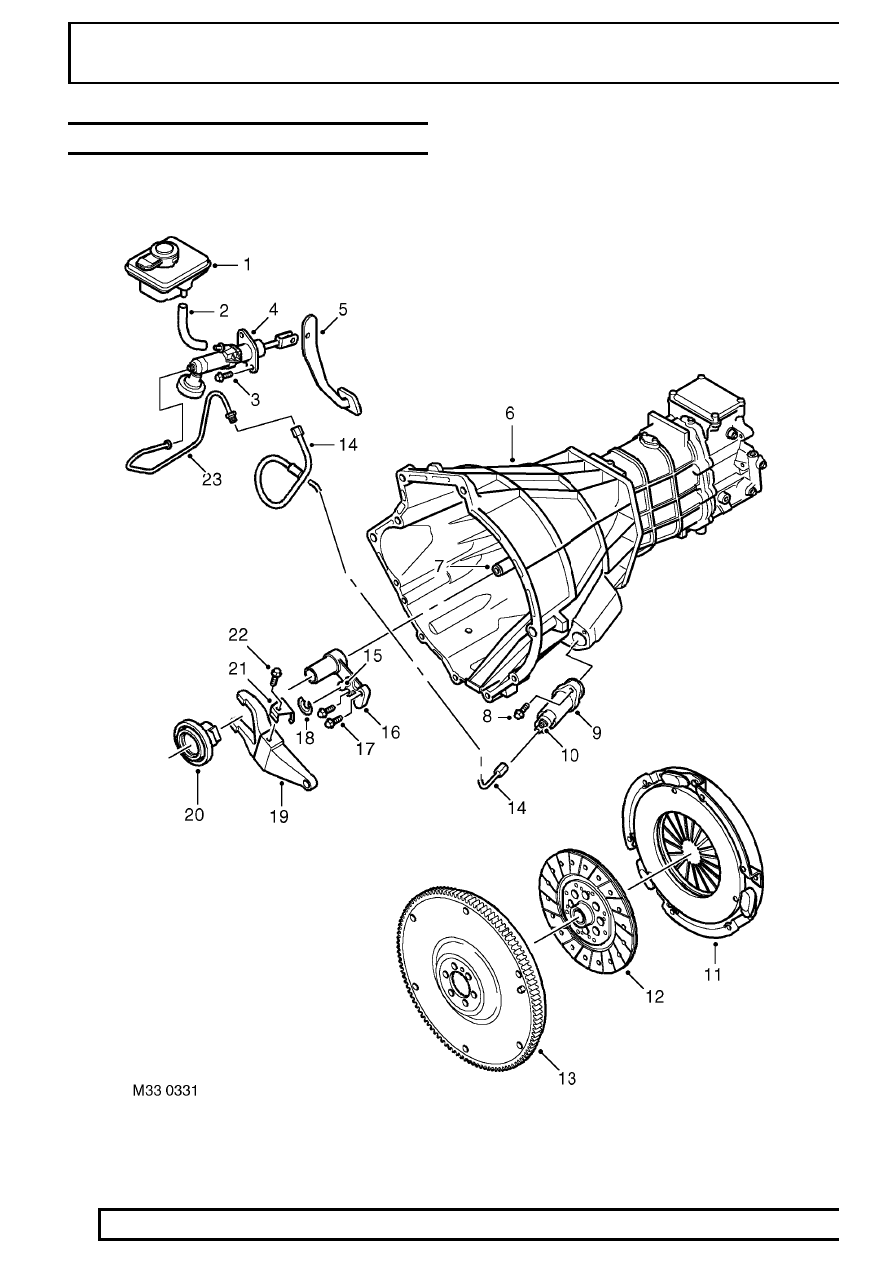

CLUTCH COMPONENTS

CLUTCH

3

DESCRIPTION AND OPERATION

1. Brake/clutch reservoir
2. Connecting hose
3. Bolt - 2 off
4. Master cylinder
5. Clutch pedal
6. Gearbox housing
7. Primary driveshaft
8. Bolt - 2 off
9. Slave cylinder

10. Bleed nipple
11. Pressure plate
12. Drive plate
13. Dual mass flywheel
14. Metal hydraulic pipe
15. Ball spigot
16. Clutch release bearing sleeve
17. Bolt - 2 off
18. Pivot washer
19. Release lever
20. Release bearing
21. Retaining clip
22. Bolt
23. Plastic hydraulic pipe

33

CLUTCH

4

DESCRIPTION AND OPERATION

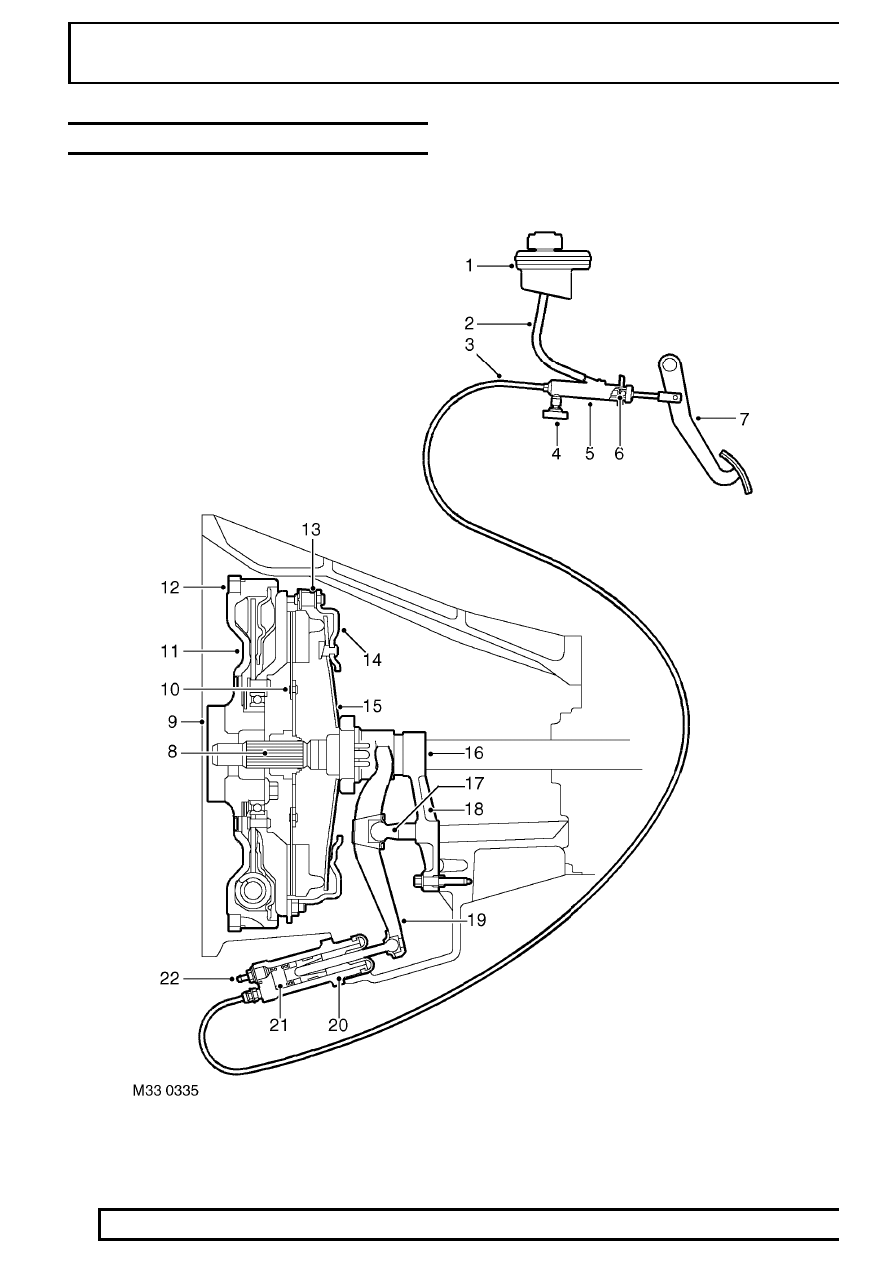

HYDRAULIC OPERATION
