Defender Electric Diagrams. Manual - part 249





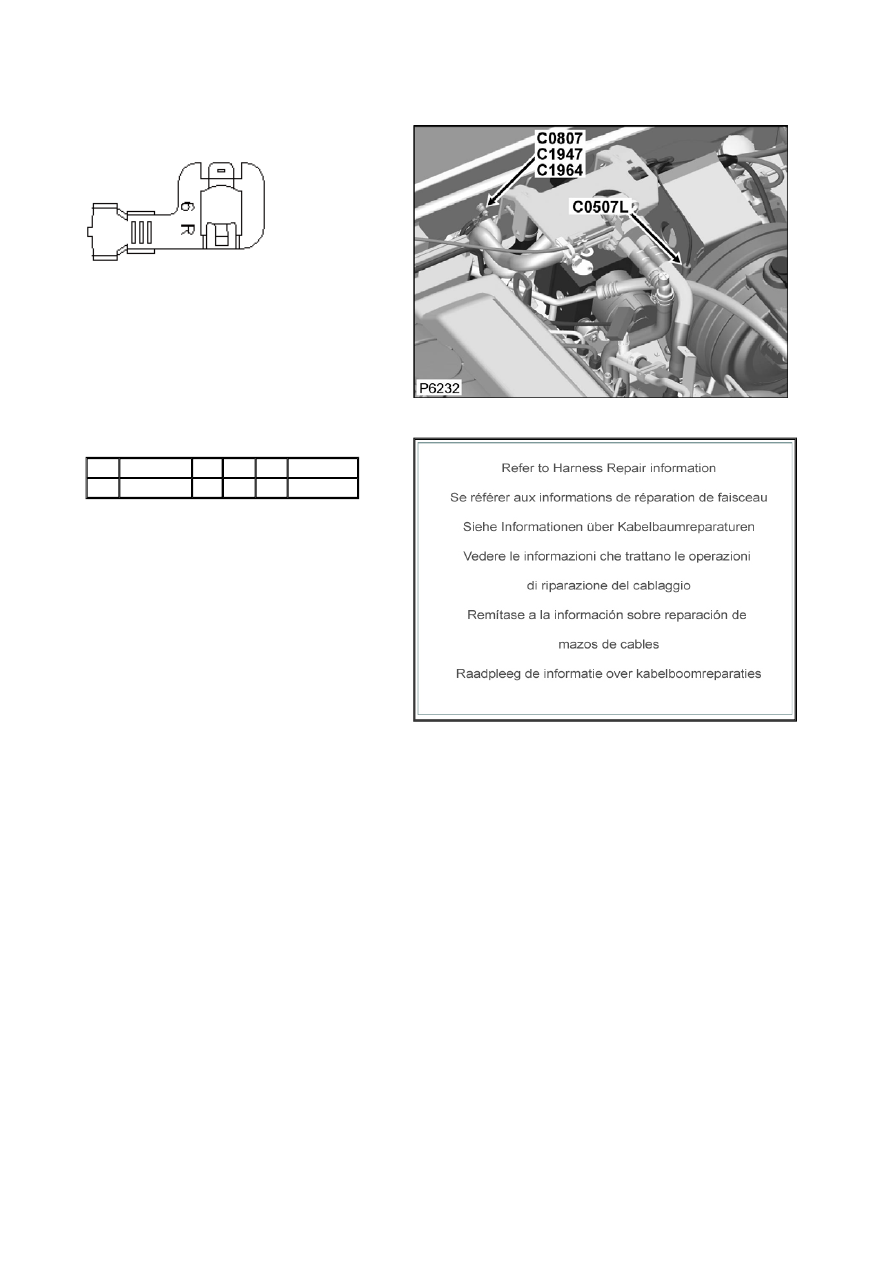

Connector: C1947

Description: Ground point

Location: Rear LH side of engine compartment





Part No.:

YPG801370



Colour: TIN PLATED

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

1.5D B

499

C0872

Service Repair Kits

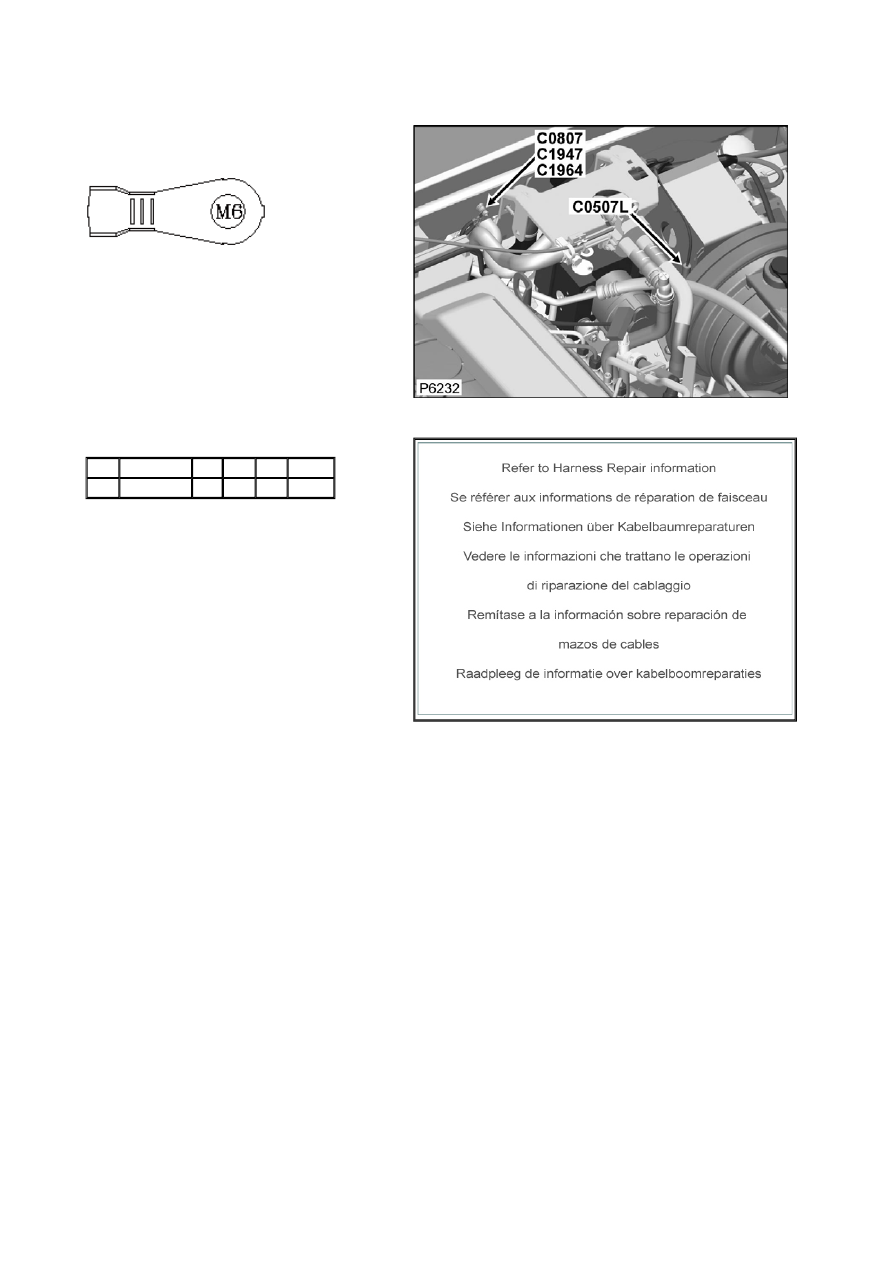

Connector: C1964

Description: Ground point

Location: Rear LH side of engine compartment





Part No.:

YPG800220



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

2.5D B

499

S/JOINT SJ7

Service Repair Kits

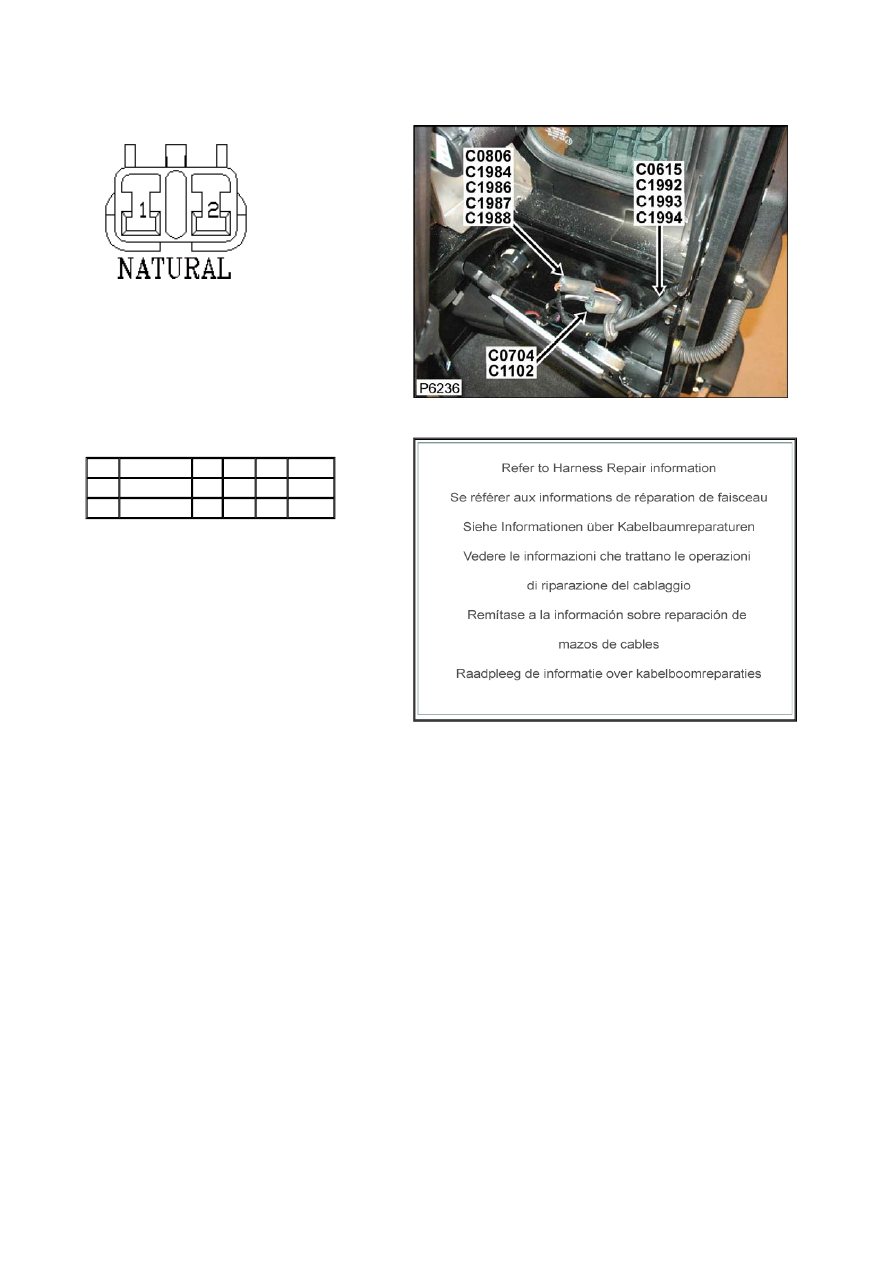

Connector: C1984

Description: Front interior lamp harness to tailgate harness

Location: RH 'D' post





Part No.:

AFU3635



Colour: NATURAL

Cavities: 2WY

Harness:

ROOF FRONT HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10027

1.5D K

8

C0259

2

YPL10027

1.5D O

8

C0259

Service Repair Kits

Connector: C1986

Description: Rear interior lamp harness to tailgate harness

Location: RH 'D' post





Part No.:

AFU3635



Colour: NATURAL

Cavities: 2WY

Harness:

ROOF FRONT HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10027

1.5D K

6

C0259

2

YPL10027

1.5D O

6

C0259

Service Repair Kits
