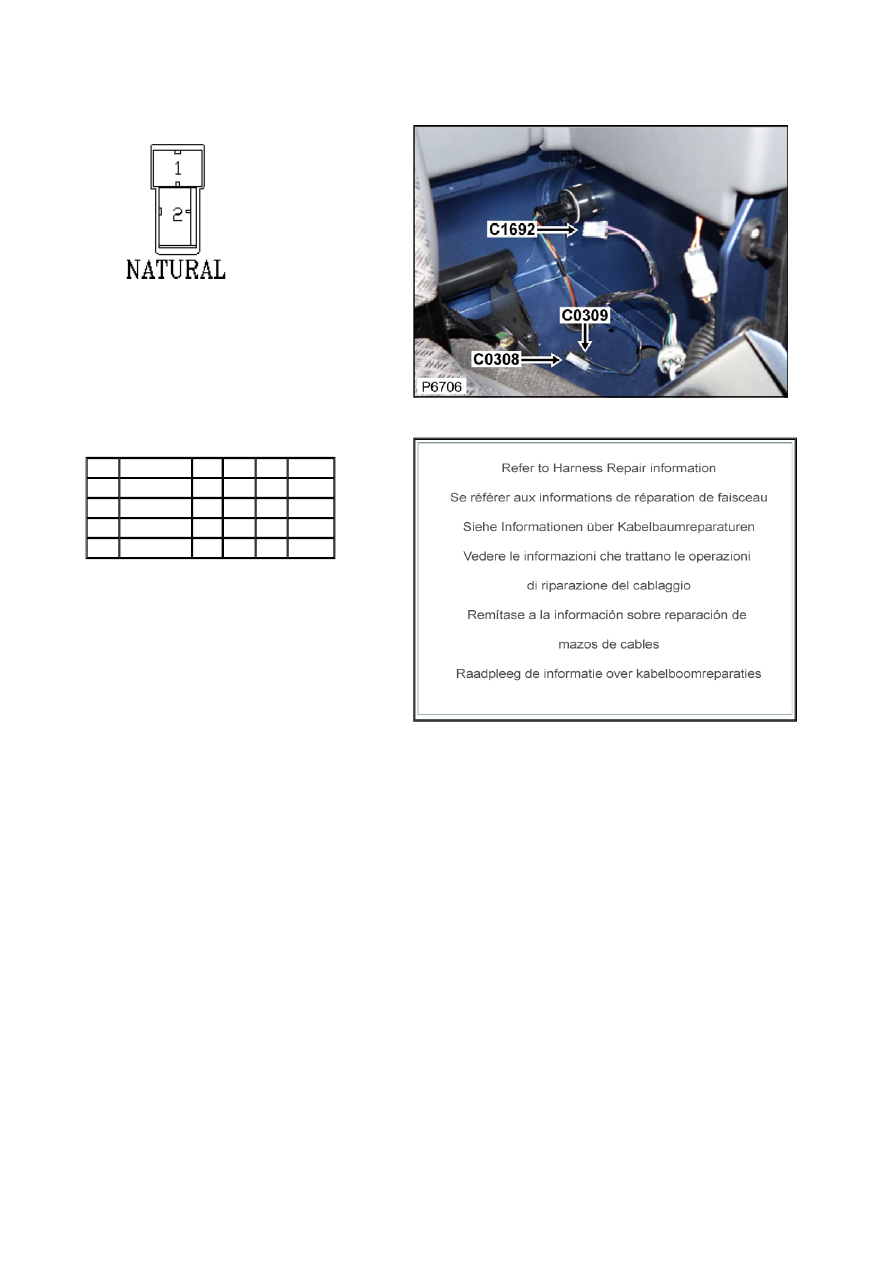

Connector: C1692

Description: Socket-Accessory

Location: RH 'D' post





Part No.:

ADU9448



Colour: NATURAL

Cavities: 2WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9568

4.0D B

771

C0565

1

ADU9568

4.0D B

770

C0557

2

ADU9568

2.5D P

770

CTAP

2

ADU9568

2.5D P

771

CTAP

Service Repair Kits

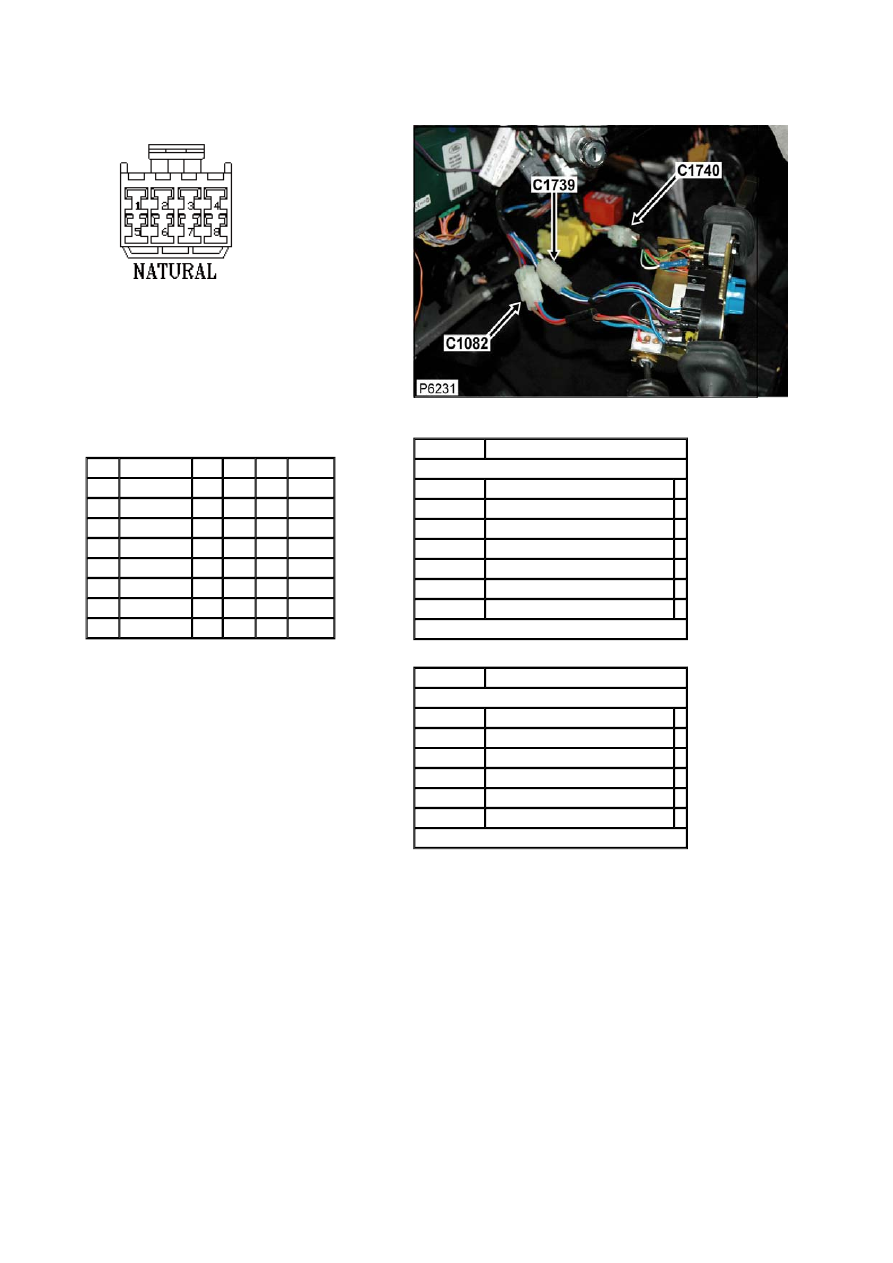

Connector: C1739

Description: Switch-Column

Location: Underside of steering column





Part No.:

AFU3574



Colour: NATURAL

Cavities: 8WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10002

2.0D U

139L C0282L

2

AFU3572

0.5D GW

139L C0287

3

YPL10002

1.5D LGN 139L C0536L

4

AFU3572

0.5D GR

139L C0287

5

YPL10002

2.0D UW

139L C0581L

6

YPL10002

1.5D UR

139L C0581L

7

YPL10002

1.5D NP

139L C0572

8

YPL10002

1.5D PB

139L C0287

Service Repair Kits







CSA

1.50- 2.00 CSA

Cavities: 1,3,5-8

VDK500010 SRK ITEM GENERAL

1

YMI000310

SRK ITEM DS090 FAMILY 2.0CSA 1

YPQ000110 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001670



CSA

0.20- 0.50 CSA

Cavities: 2,4

YMI000280

SRK ITEM DS090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001640



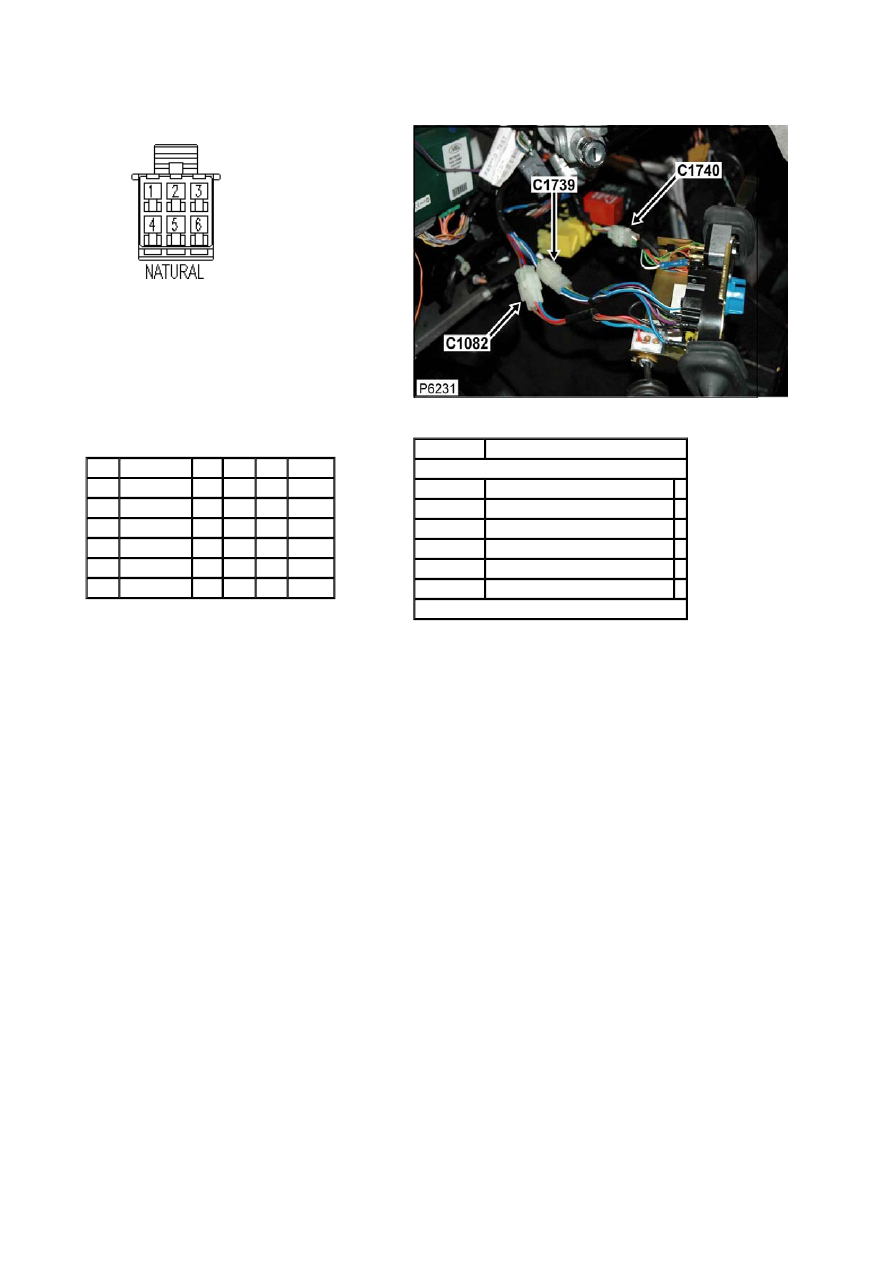

Connector: C1740

Description: Switch-Wash/wipe-Windscreen

Location: Underside of steering column





Part No.:

YPC10038



Colour: NATURAL

Cavities: 6WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3560

1.0D ULG 139L C1510

2

AFU3572

0.5D LGB 139L C0285

3

AFU3560

1.0D WG

139L C0303L

4

AFU3560

1.0D YLG 139L C0303L

5

AFU3560

1.0D RLG 139L C1510

6

AFU3560

1.0D WG

139L C1510

Service Repair Kits




CSA

0.20- 0.50 CSA

Cavities: 1,2-6

YMI000280

SRK ITEM DS090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001640



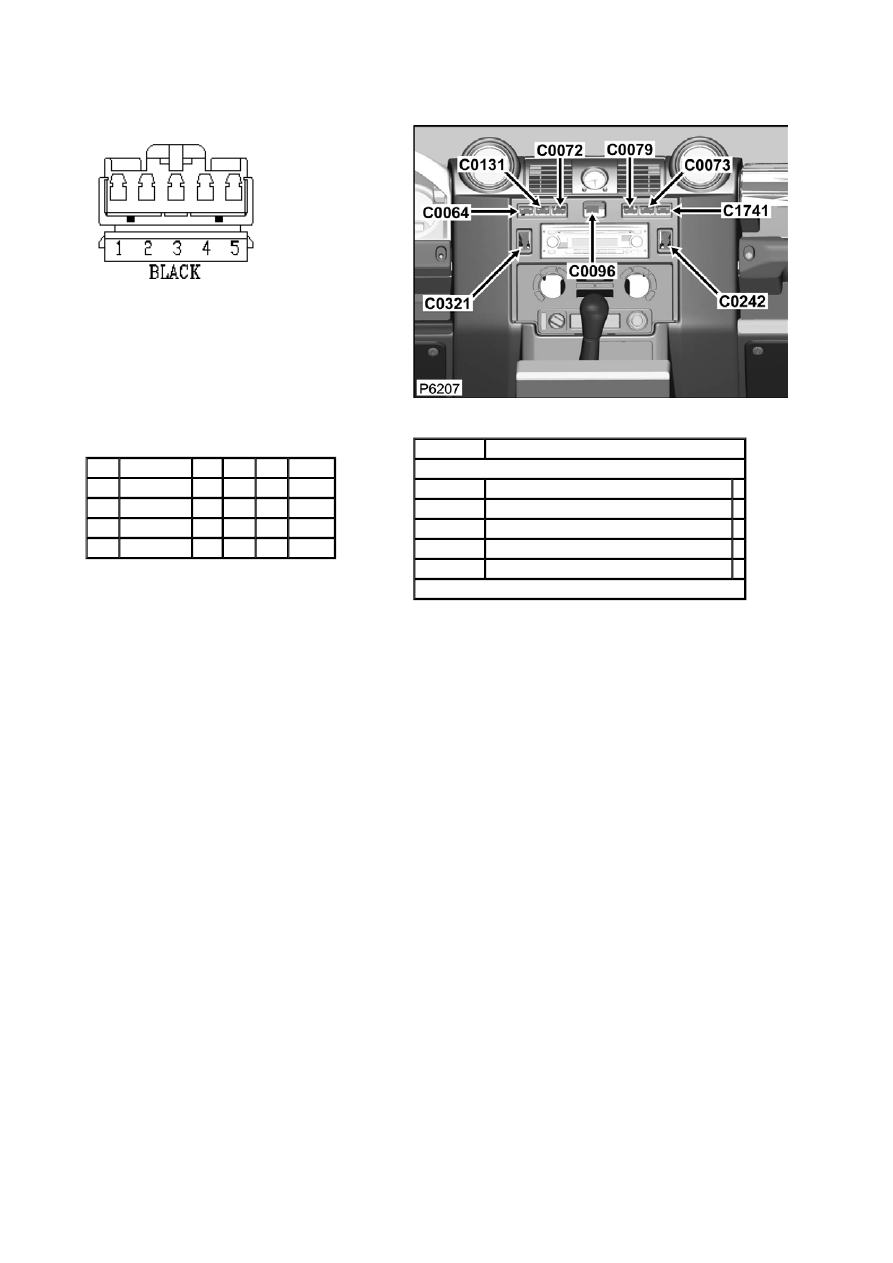

Connector: C1741

Description: Switch-Fog lamp-Front/rear

Location: Instrument panel-centre





Part No.:

YPC10523



Colour: BLACK

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3752

0.5D BS

200R C0543

2

AFU3752

0.5D RO

200R C0286

4

AFU3752

0.5D B

200R C0289

5

AFU3752

0.5D RY

200R C1040R

Service Repair Kits




CSA

0.30- 0.51 CSA

Cavities: 1,2,4,5

YMI000650

SRK ITEM MULTILOCK 070 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB002010
