Connector: C0595

Description: Socket-Accessory

Location: Not required





Part No.:

AAU1010



Colour:

Cavities:

Harness:

TOWING HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9566

1.5

GN

ALL C0718

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1

VDK500010 SRK ITEM GENERAL

1

YMI000190

SRK ITEM 250 POSI-LOCK FAMILY 2.5CSA 1

YPQ000110 SRK ITEM

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001540



Connector: C0596

Description: Socket-Accessory

Location: Not required





Part No.:

AAU1010



Colour:

Cavities:

Harness:

TOWING HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9566

2.0

P

ALL C0718

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1

VDK500010 SRK ITEM GENERAL

1

YMI000190

SRK ITEM 250 POSI-LOCK FAMILY 2.5CSA 1

YPQ000110 SRK ITEM

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001540

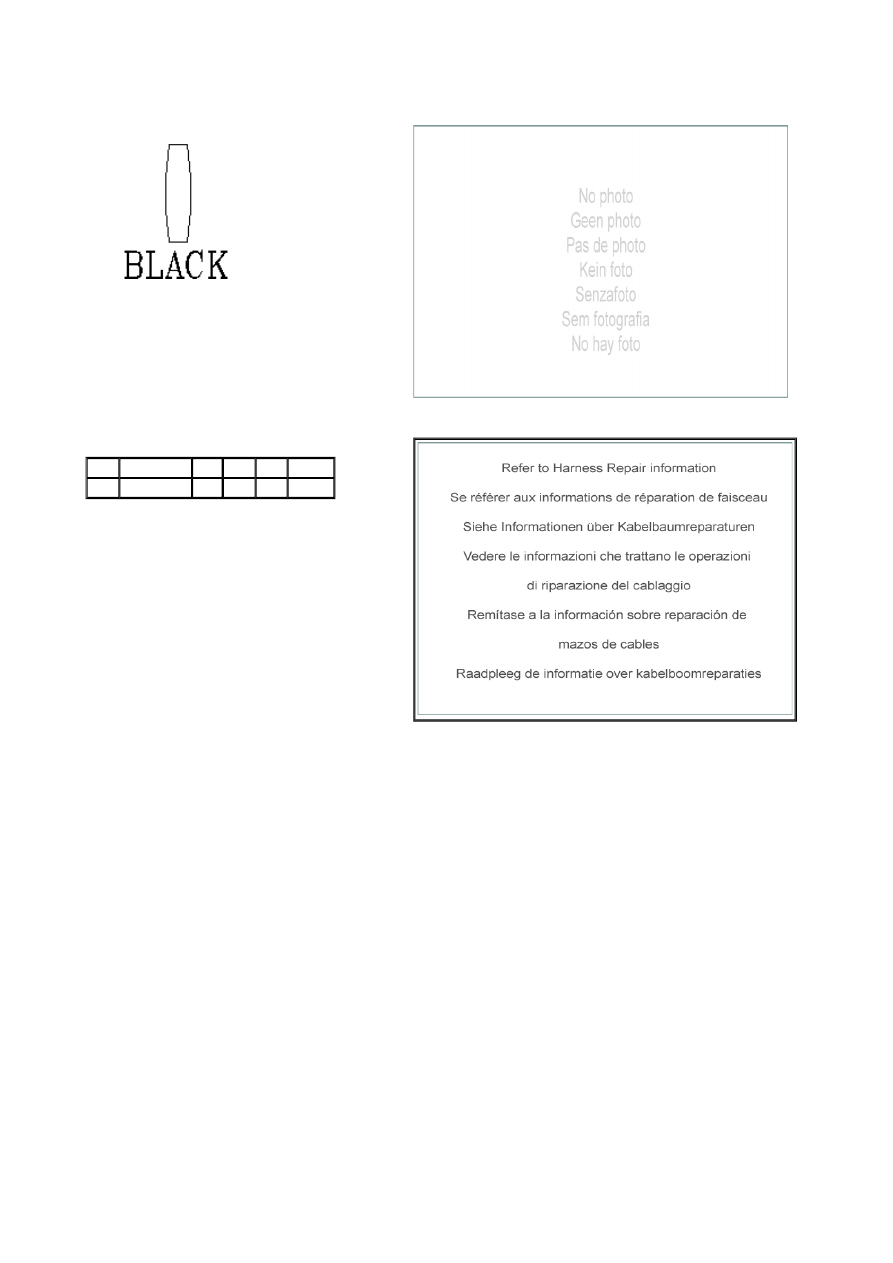

Connector: C0597

Description: Socket-Accessory

Location: Not required





Part No.:

YPQ10008



Colour: BLACK

Cavities: 1WY

Harness:

TOWING HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPS10006

2.0

P

ALL CTAP

Service Repair Kits

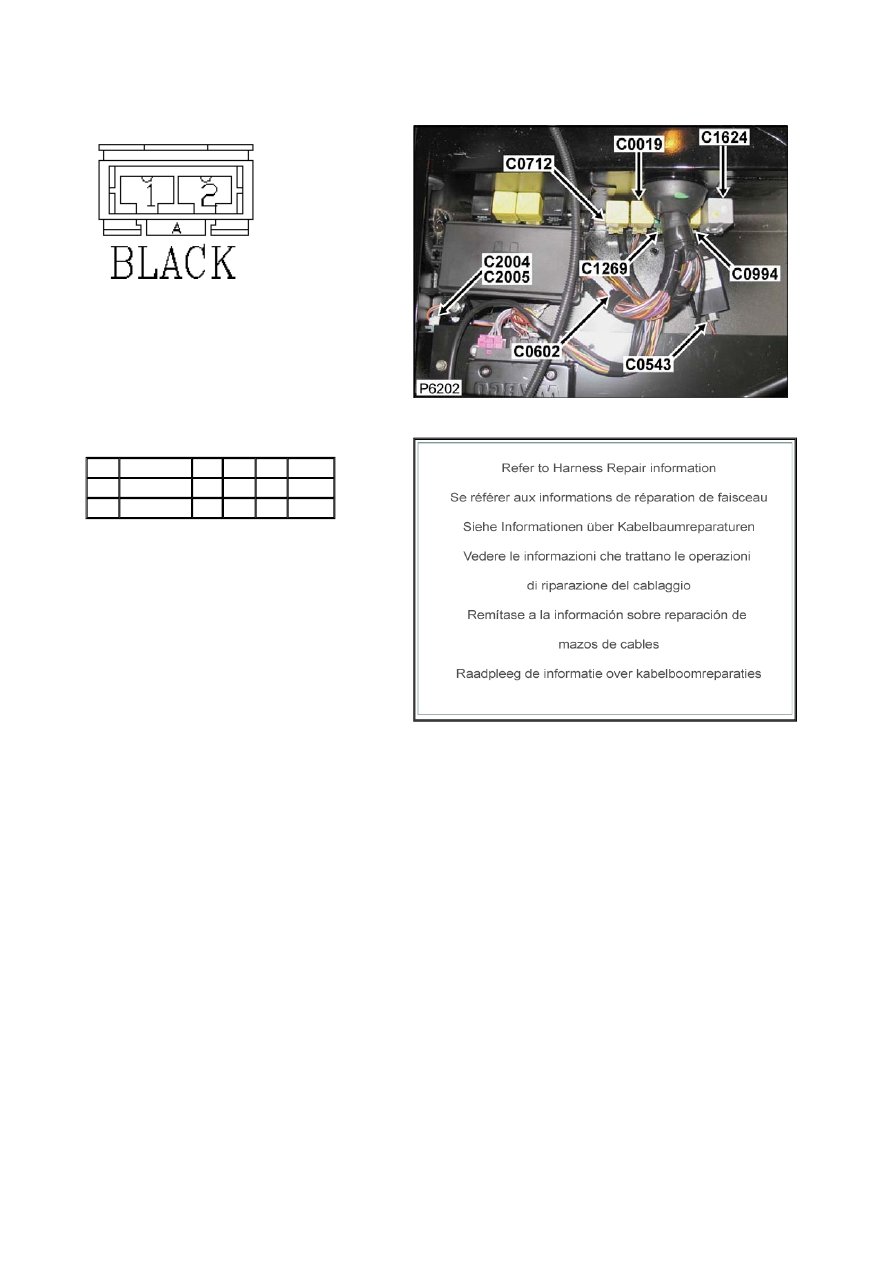

Connector: C0602

Description: Holder-Fuse

Location: Beneath RH Front seat





Part No.:

ADU7900



Colour: BLACK

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10076

2.0D NO

499

CTAP

2

YPL10076

1.5D N

499

C0448

Service Repair Kits
