Defender Electric Diagrams. Manual - part 220





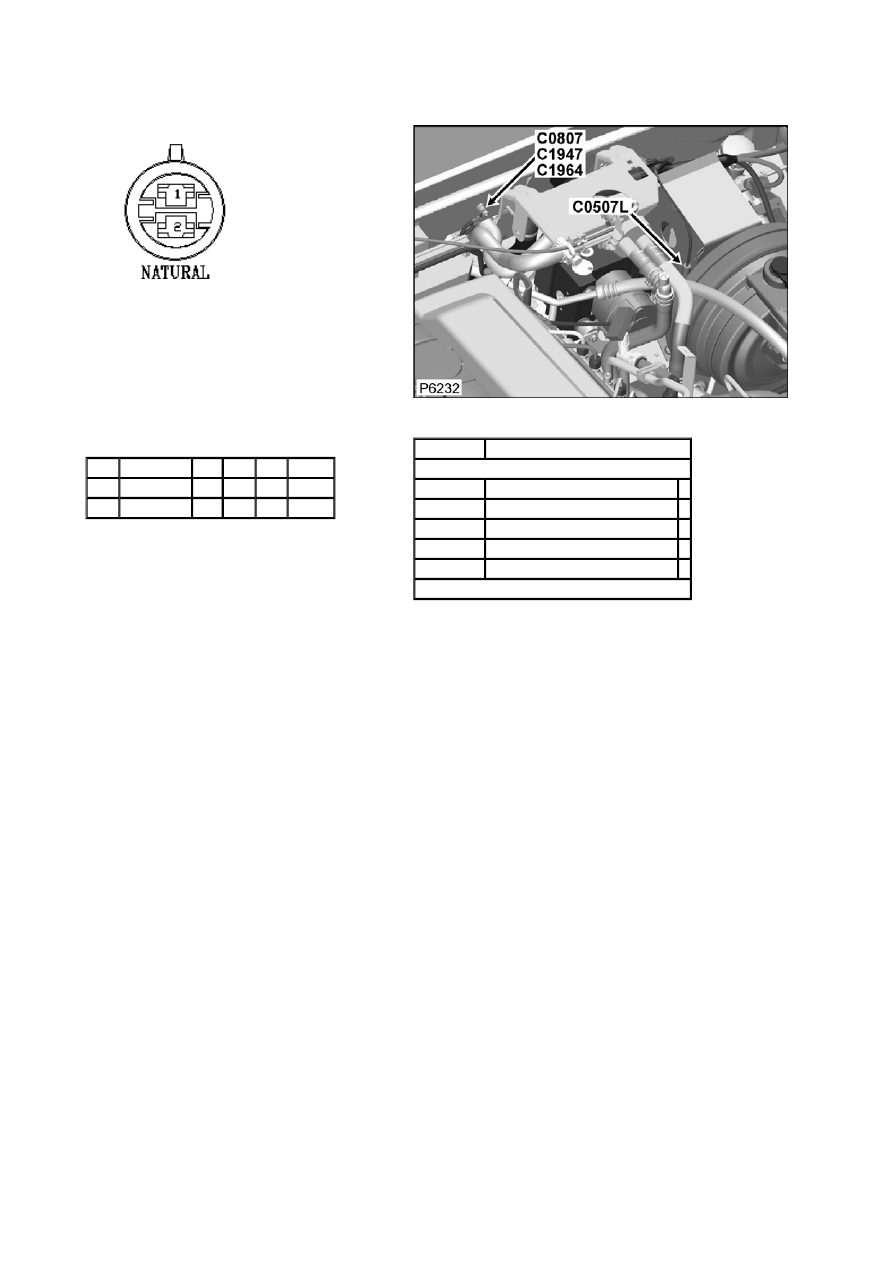

Connector: C0507L

Description: Pump-Return-ABS

Location: Rear LH side of engine compartment





Part No.:

AFU3727



Colour: NATURAL

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3728

4.0D NR

9

C0508

2

AFU3728

3.0D B

9

C0550

Service Repair Kits




CSA

3.00- 5.00 CSA

Cavities: 1,2

YMI000450

SRK ITEM HM305 FAMILY 4.5CSA 1

YPQ000120 SRK ITEM

1

YQD000220 SRK ITEM Y

1

YRV000060 SRK ITEM PIDG YELLOW

1

YRW500010 SRK ITEM

1

VUB001810



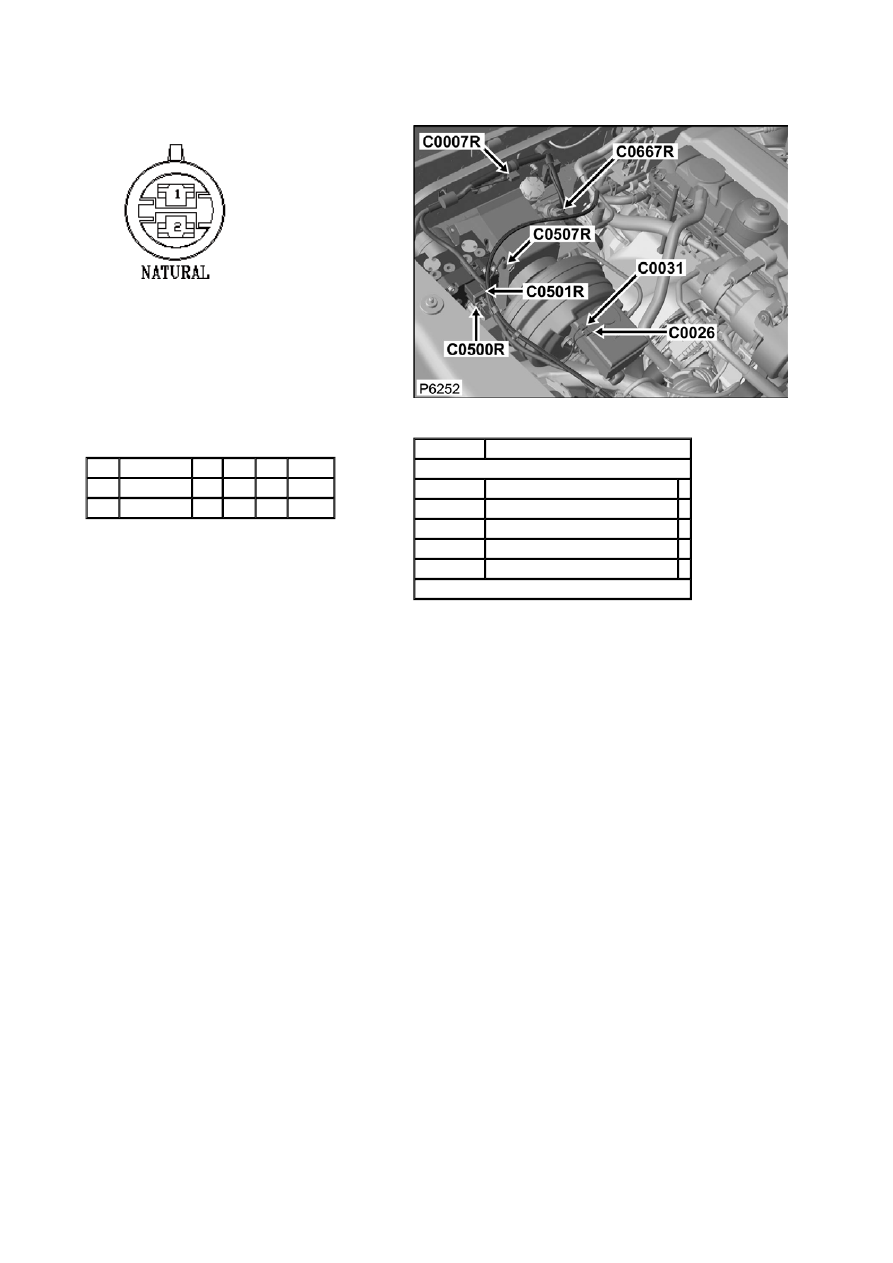

Connector: C0507R

Description: Pump-Return-ABS

Location: Rear RH side of engine compartment





Part No.:

AFU3727



Colour: NATURAL

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3728

3.0D NR

10

C0508

2

AFU3728

3.0D B

10

C0550

Service Repair Kits




CSA

3.00- 5.00 CSA

Cavities: 1,2

YMI000450

SRK ITEM HM305 FAMILY 4.5CSA 1

YPQ000120 SRK ITEM

1

YQD000220 SRK ITEM Y

1

YRV000060 SRK ITEM PIDG YELLOW

1

YRW500010 SRK ITEM

1

VUB001810



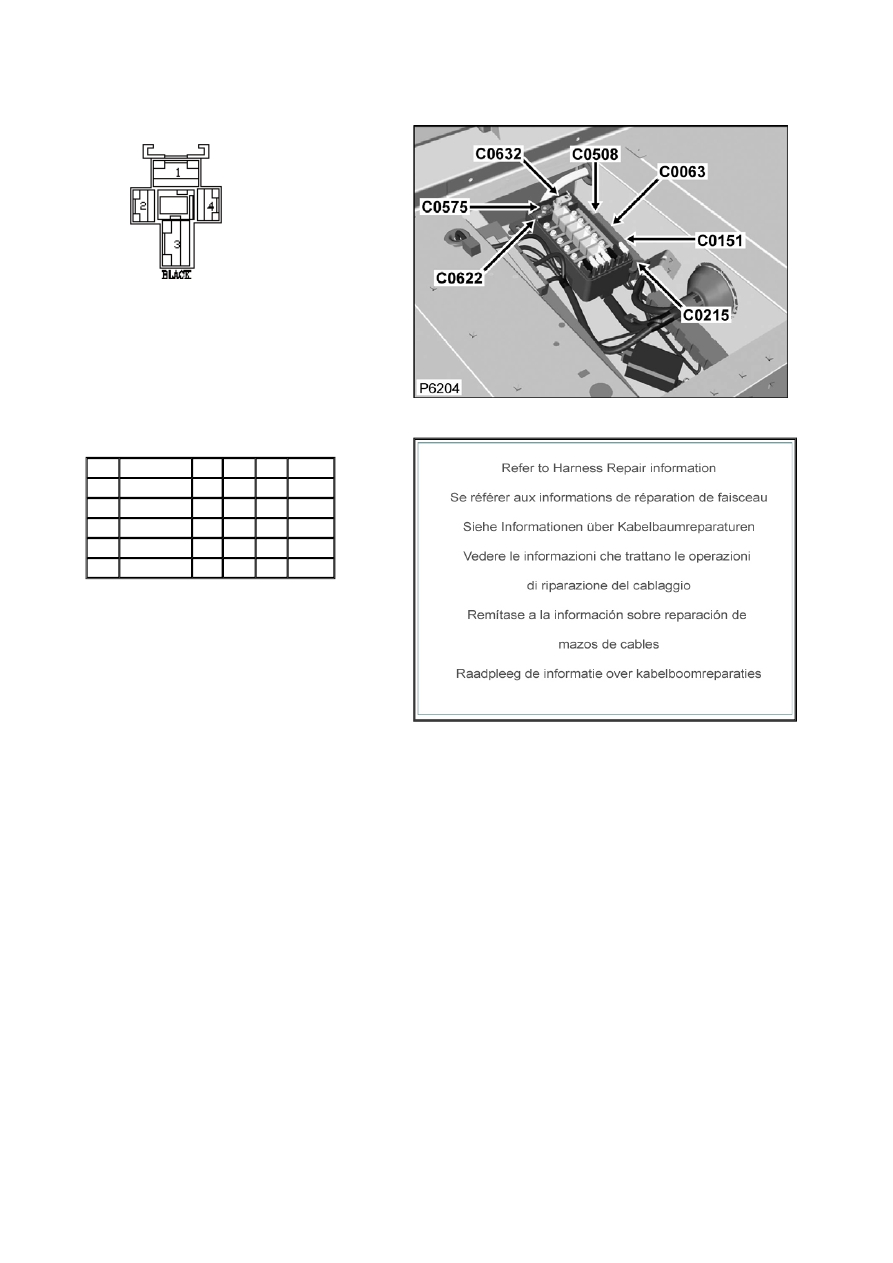

Connector: C0508

Description: Relay-ABS-Return pump

Location: Beneath RH Front seat





Part No.:

YPP10005



Colour: BLACK

Cavities: 4WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10042

3.0D NR

10

C0507R

1

YPL10089

4.0D NR

9

C0507L

2

AFU3119

0.5D WO

1

C0506

3

YPL10089

4.0D NW

1

C0571

4

AFU3119

0.5D B

1

C0289

Service Repair Kits

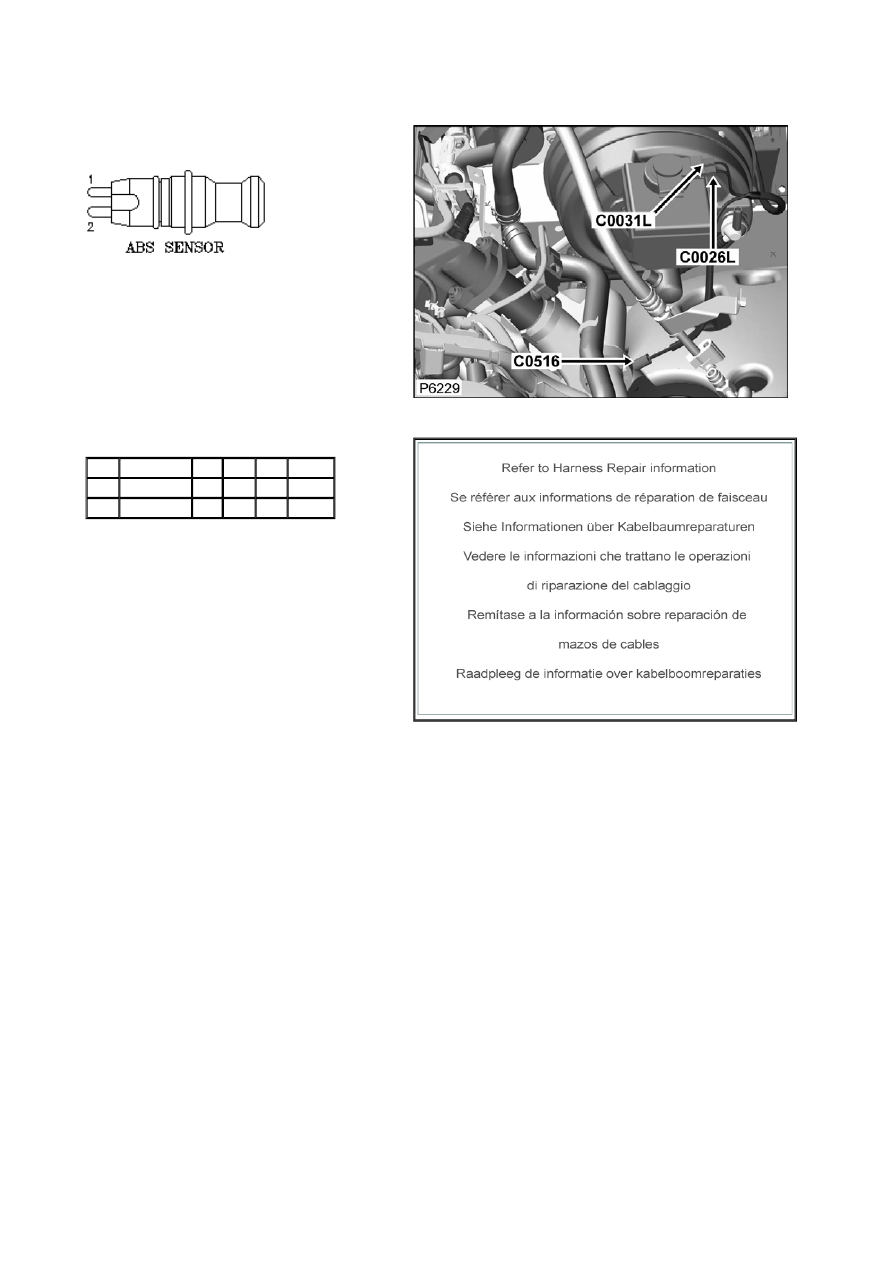

Connector: C0516

Description: Wheel speed Sensor-Front-LH

Location: Rear LH side of engine compartment





Part No.:

XUD802630



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ASSEMBLY 0.5D W

1

C0505

2

ASSEMBLY 0.5D W

1

C0505

Service Repair Kits
