Defender Electric Diagrams. Manual - part 216

Connector: C0464

Description: Main harness to door harness

Location: RH 'A' post





Part No.:

AFU3635



Colour: NATURAL

Cavities: 2WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPL10027

1.5D OR

247R C0242

1

YPL10027

1.5D OR

247L C0242

2

YPL10027

1.5D OU

247R C0242

2

YPL10027

1.5D OU

247L C0242

Service Repair Kits

Connector: C0465

Description: Main harness to passenger door harness

Location: LH 'A' post





Part No.:

ASSYEND



Colour: NO COLOUR

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ASSEMBLY 1.0D R

247R C0322

1

ASSEMBLY 1.0D R

247L C0322

Service Repair Kits

Connector: C0466

Description: Main harness to passenger door harness

Location: RH 'A' post





Part No.:

ASSYEND



Colour: NO COLOUR

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ASSEMBLY 1.0D R

247R C0323

1

ASSEMBLY 1.0D R

247L C0323

Service Repair Kits

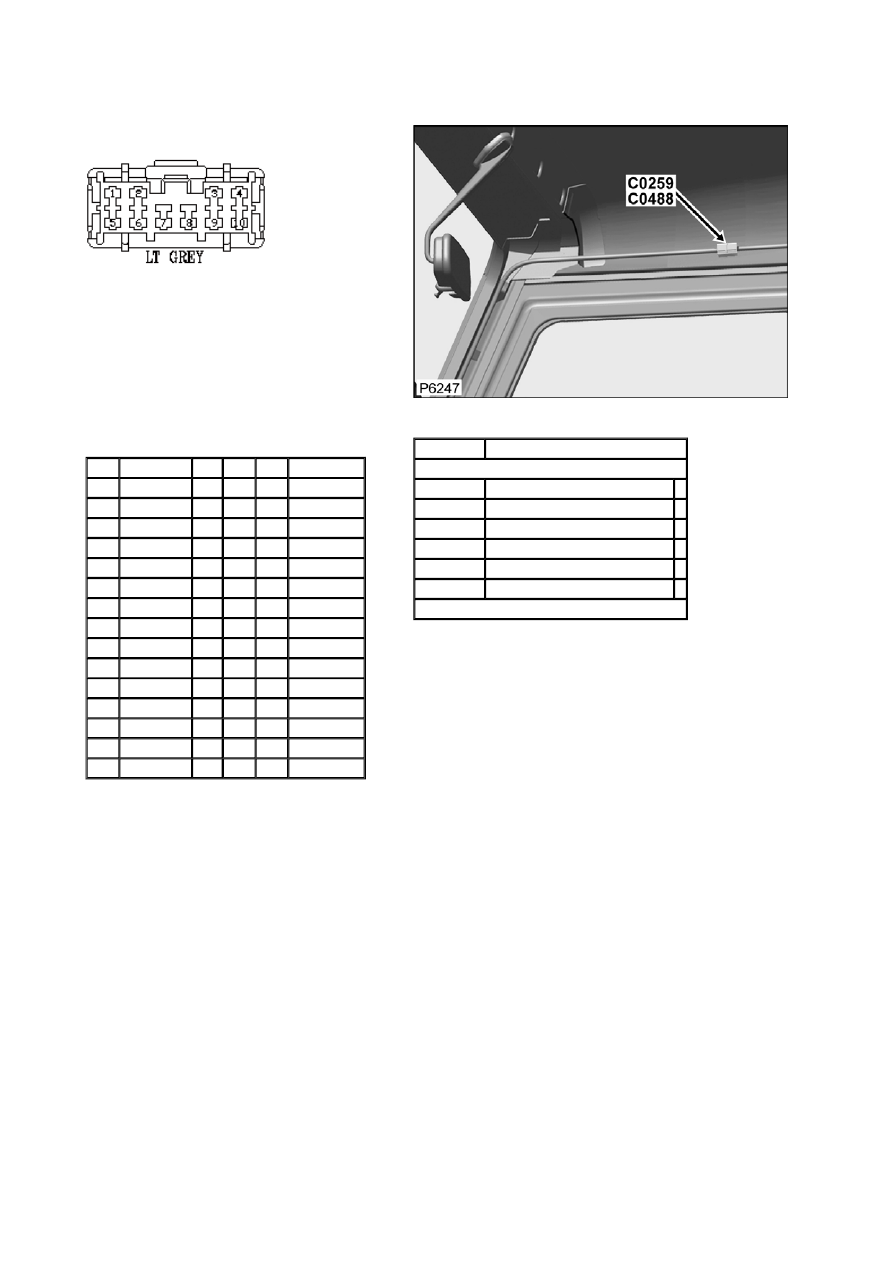

Connector: C0488

Description: Main harness to interior lamp harness

Location: Headlining - Front RH side





Part No.:

YPC10534



Colour: LIGHT GREY

Cavities: 10WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3560

1.0D B

499

S/JOINT SJ13

2

AFU3572

0.5D PW

22R

C0061R

2

AFU3572

0.5D PW

22L

C0061L

3

AFU3572

0.5D PN

499

C0287

4

AFU3572

0.5D PU

22R

C0266

4

AFU3572

0.5D PU

22L

C0061L

5

AFU3560

1.0D K

767L C0057L

5

AFU3560

1.0D K

767R C2004

6

AFU3560

1.0D O

767R C2004

6

AFU3560

1.0D O

767L C0057L

8

AFU3572

0.5D BN

22R

C0061R

8

AFU3572

0.5D BN

22L

C0061L

9

AFU3560

1.0D B

22

C1398

10

AFU3572

0.5D WB

22R

C0061R

10

AFU3572

0.5D WB

22L

C0061L

Service Repair Kits




CSA

0.51- 1.25 CSA

Cavities: 1-6,8-10

YMI000280

SRK ITEM DS090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001640
