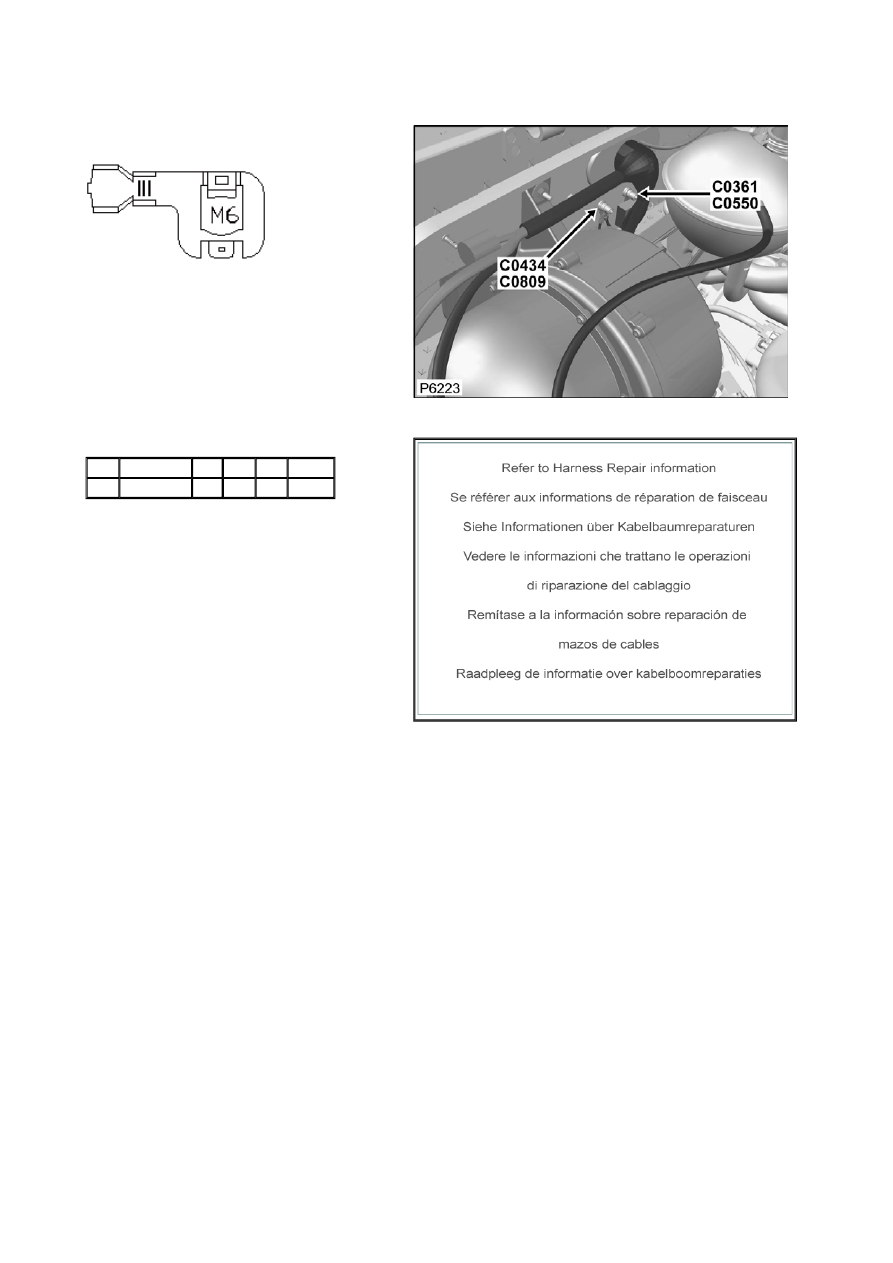

Connector: C0361

Description: Earth-Radio

Location: Rear RH side of engine compartment





Part No.:

YPG900270



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

1.0D B

499

C0098

Service Repair Kits

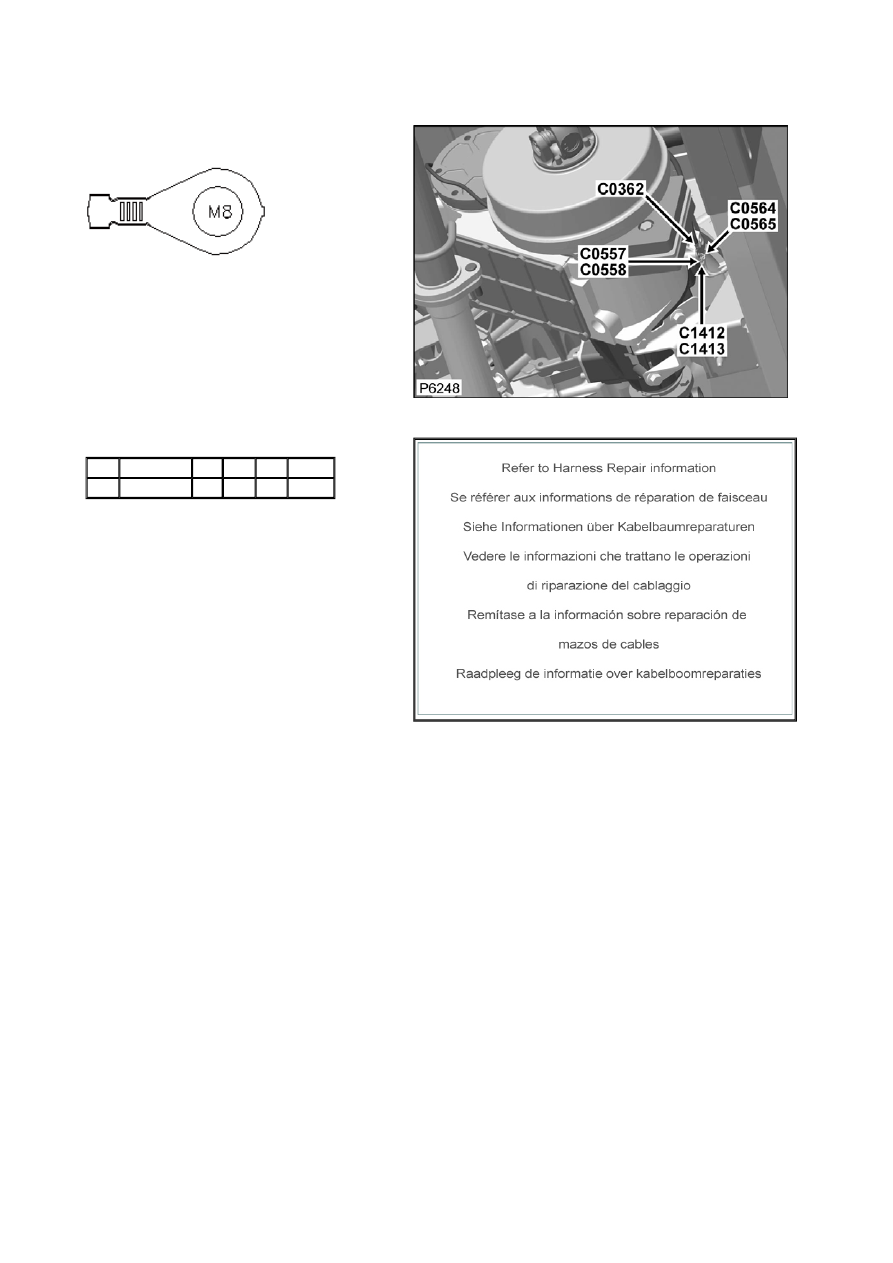

Connector: C0362

Description: Earth-ABS

Location: Beneath vehicle - RH side





Part No.:

YPG101220



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

-

1.5D B

1

C0504

Service Repair Kits

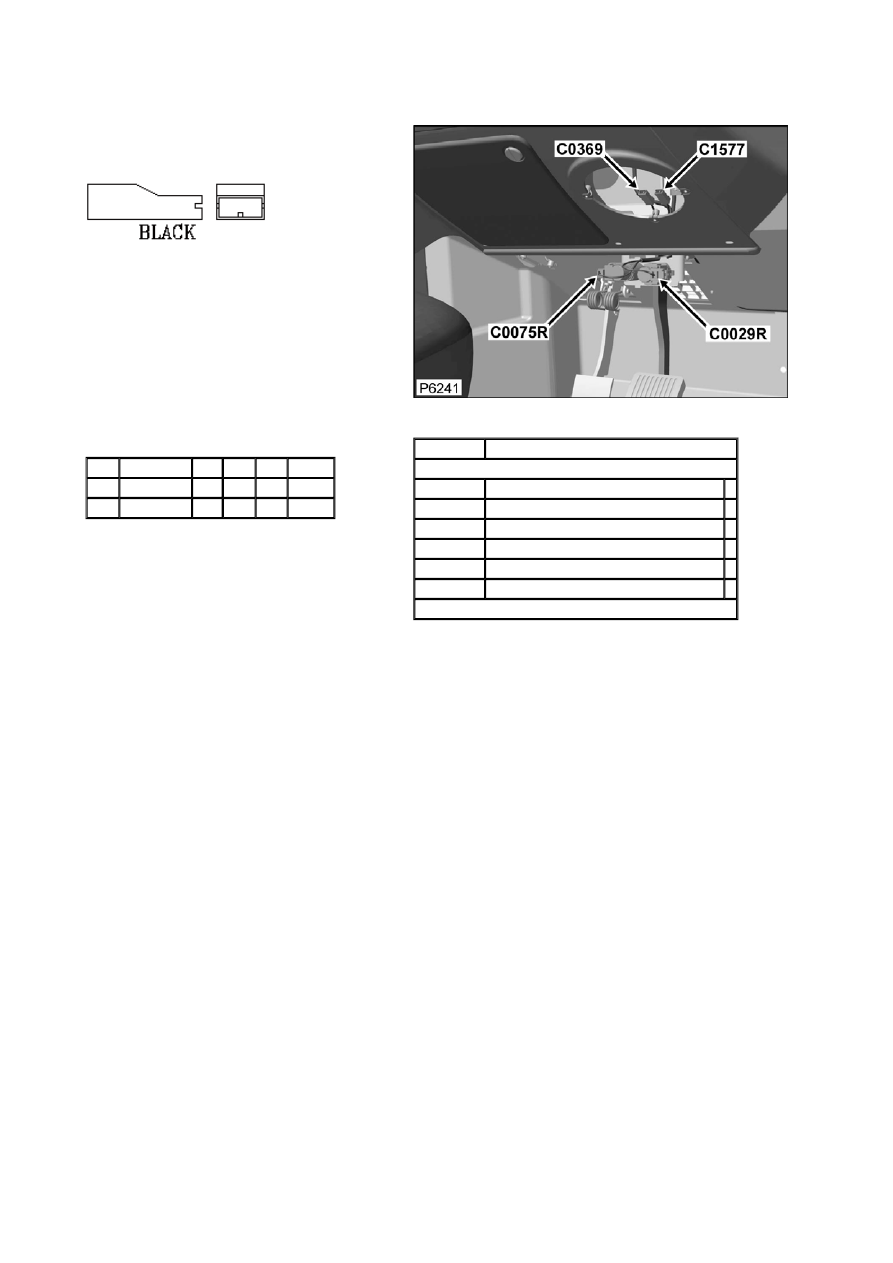

Connector: C0369

Description: Front Speaker-RH

Location: Instrument panel-right-lower





Part No.:

AAU1010



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ADU9566

0.5D BR

769

C0531

1

ADU9566

0.5D BR

769

C0092

Service Repair Kits




CSA

0.70- 2.00 CSA

Cavities: 1

VDK500010 SRK ITEM GENERAL

1

YMI000190

SRK ITEM 250 POSI-LOCK FAMILY 2.5CSA 1

YPQ000110 SRK ITEM

1

YRV000050 SRK ITEM PIDG BLUE

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001540



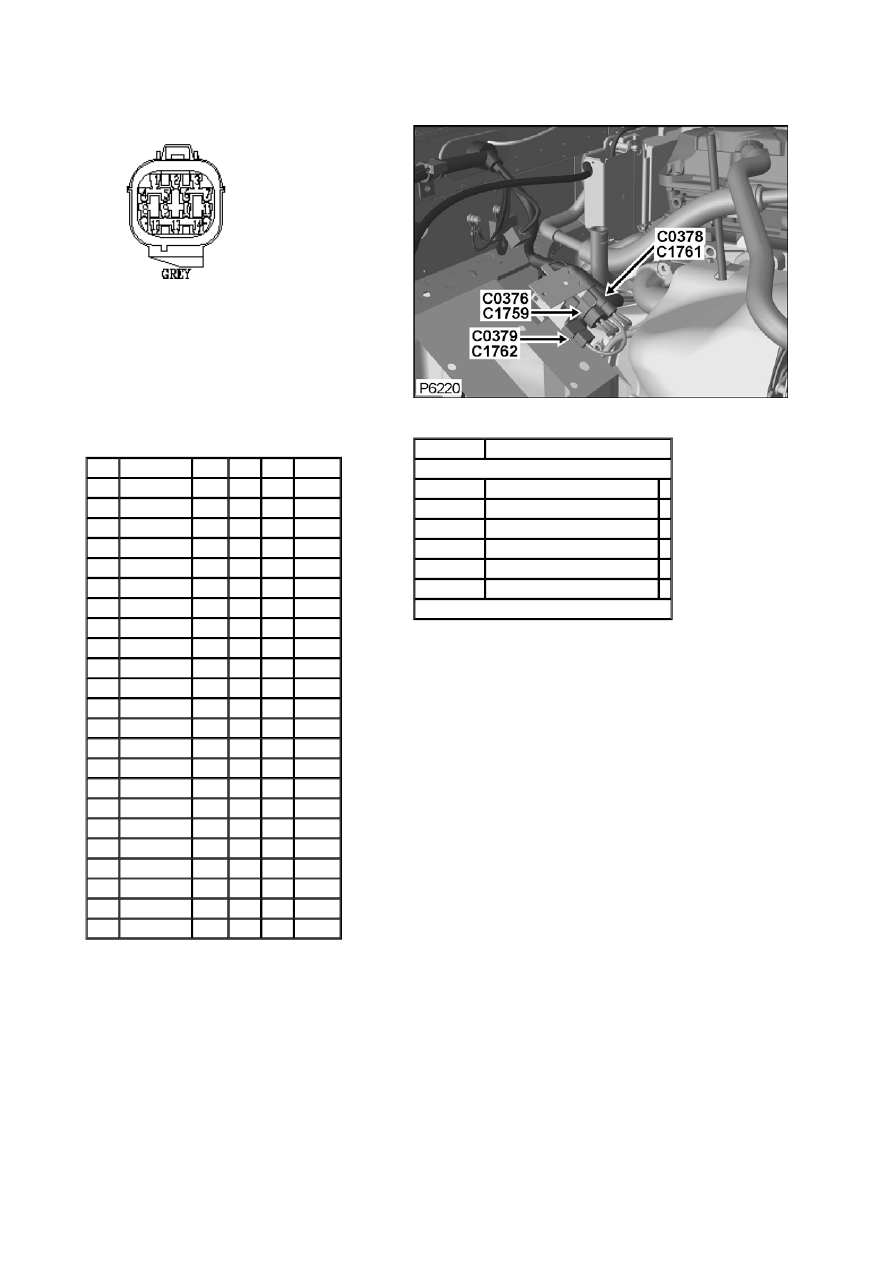

Connector: C0376

Description: Main harness to chassis harness

Location: Rear RH side of engine compartment





Part No.:

YPC10549



Colour: GREY

Cavities: 14WY

Harness:

CABIN HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

DBP8548

1.0D

RO

200R CTAP

1

DBP8548

1.0D

RO

139L CTAP

2

DBP8548

0.5D

RB

499

C0288

3

DBP8548

1.0D

RY

200R C0543

3

DBP8548

1.0D

RY

139L C0543

4

DBP8548

1.0D

GR

499

C0287

5

DBP8548

1.0D

GW

499

C0287

6

DBP8548

1.0D

GP

499

C0288

7

DBP8548

1.0D

RY

200R CTAP

7

DBP8548

1.0D

GN

139L CTAP

8

DBP8548

1.0D

RY

139L CTAP

8

DBP8548

1.0D

GN

200R CTAP

9

DBP8548

1.0D

GN

200R C0448

9

DBP8548

1.0D

GN

139L C0448

10

DBP8548

0.75D GO

139L C1040L

10

DBP8548

0.75D GO

200R C1040R

11

DBP8548

0.75D YP

139L C1040L

11

DBP8548

0.75D YP

200R C1040R

12

YPL10027

1.5D

WB

139L C0044L

12

YPL10027

1.5D

WB

200R C0044

13

DBP8548

1.0D

WG

139L C0580L

13

DBP8548

1.0D

WG

200R C0580R

14

DBP8548

0.5D

BG

499

C0079

Service Repair Kits




CSA

0.30- 1.25 CSA

Cavities: 1-11,13,14

YMI000010

SRK ITEM 090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001120
