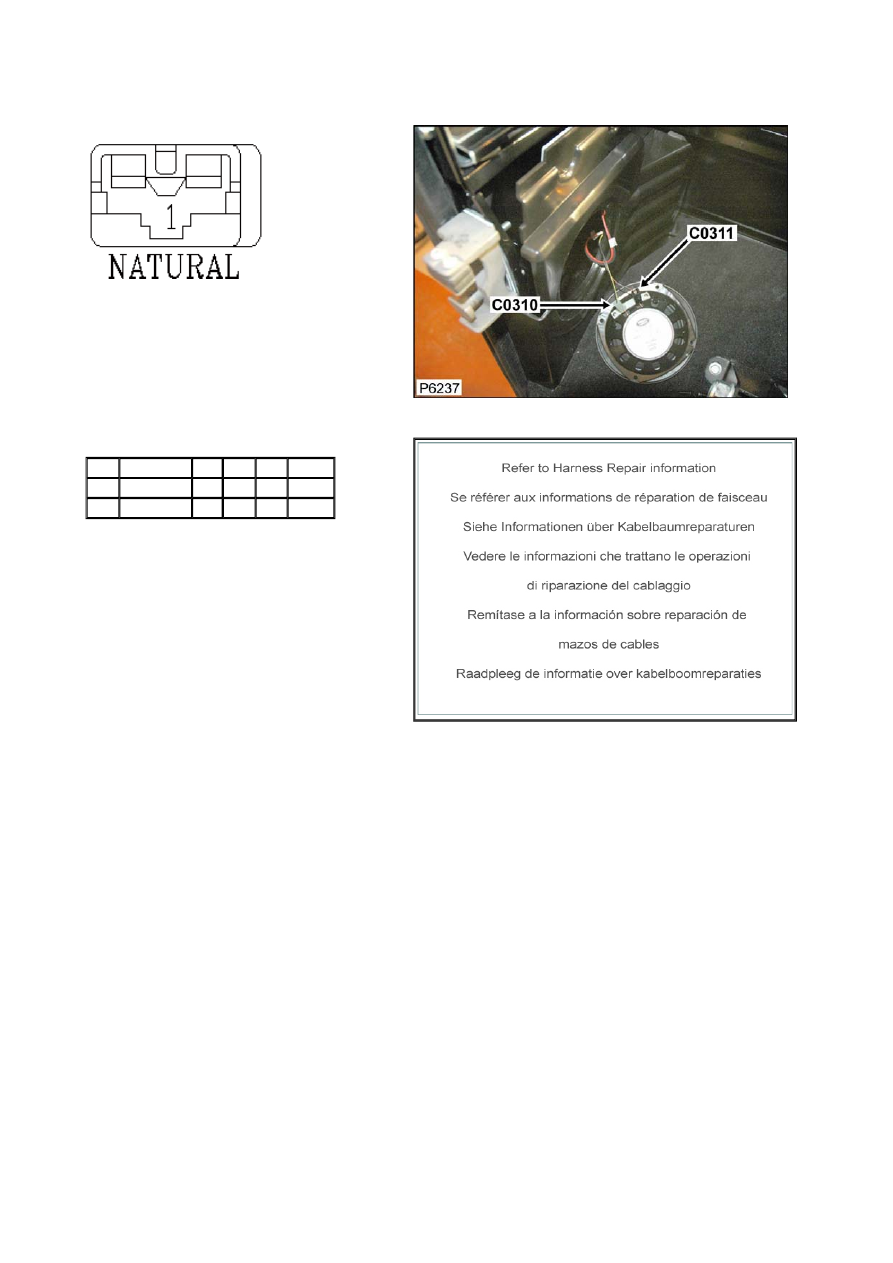

Connector: C0310

Description: Rear Speaker-LH

Location: LH 'D' post





Part No.:

AFU4521



Colour: NATURAL

Cavities: 1WY

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU4522

0.5D BY

771

C1762

1

AFU4522

0.5D BY

770

C0393

Service Repair Kits

Connector: C0311

Description: Rear Speaker-LH

Location: LH 'D' post





Part No.:

AAU1010



Colour:

Cavities:

Harness:

CHASSIS HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3262

0.5D BO

771

C1762

1

AFU3262

0.5D BO

770

C0393

Service Repair Kits




CSA

0.30- 0.81 CSA

Cavities: 1

YMI000210

SRK ITEM 250 POSI-LOCK FAMILY 1.0CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001560



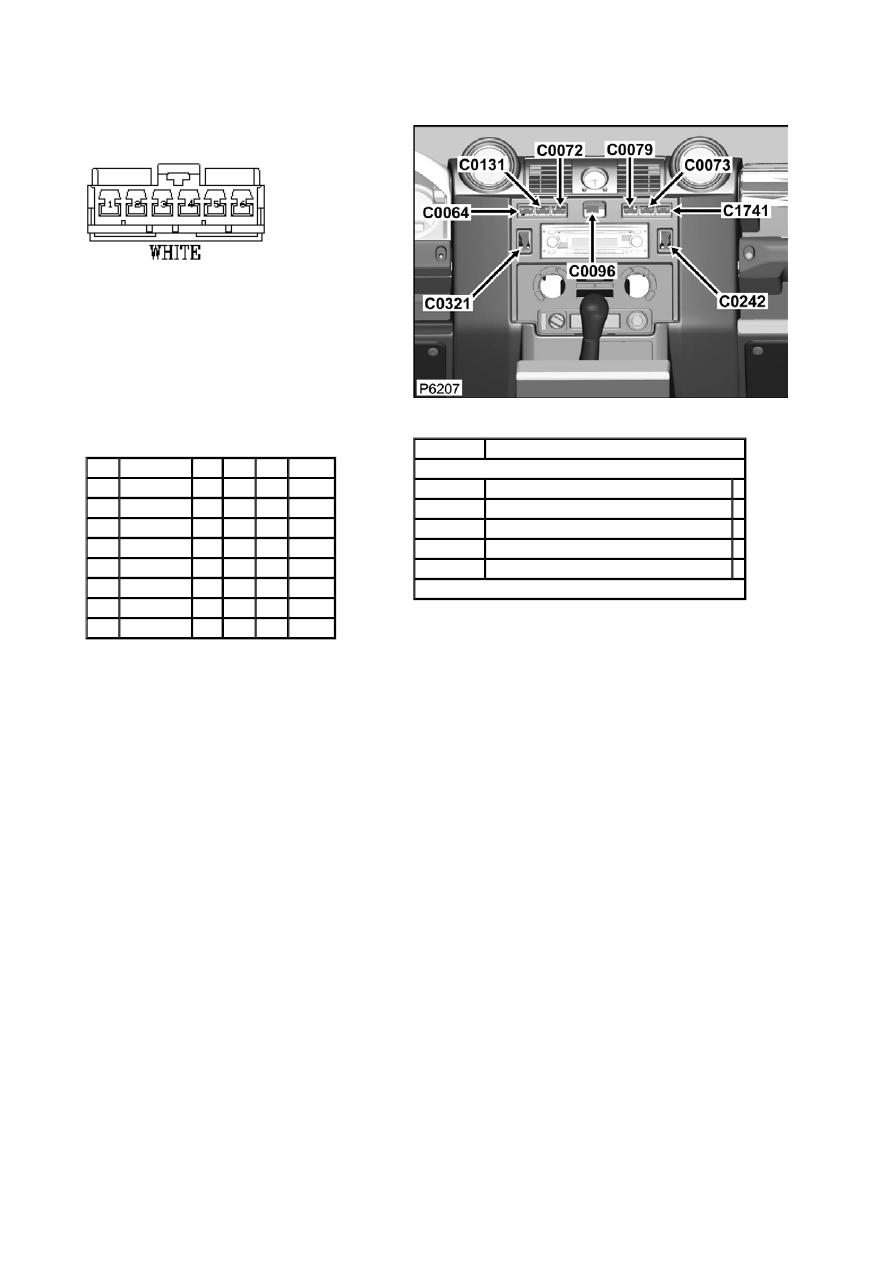

Connector: C0321

Description: Switch-Window-Front-LH

Location: Instrument panel-centre





Part No.:

YPC113220



Colour: WHITE

Cavities: 6WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3753

1.5D B

248

C0289

2

AFU3753

1.5D RG

247L C0583L

2

AFU3753

1.5D RG

247R C0583R

3

AFU3753

1.5D U

247R C0463

3

AFU3753

1.5D U

247L C0463

4

AFU3753

1.5D R

247R C0463

4

AFU3753

1.5D R

247L C0463

6

AFU3752

0.5D RO

248

C0286

Service Repair Kits




CSA

0.30- 0.51 CSA

Cavities: 1-4,6

YMI000650

SRK ITEM MULTILOCK 070 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB002010

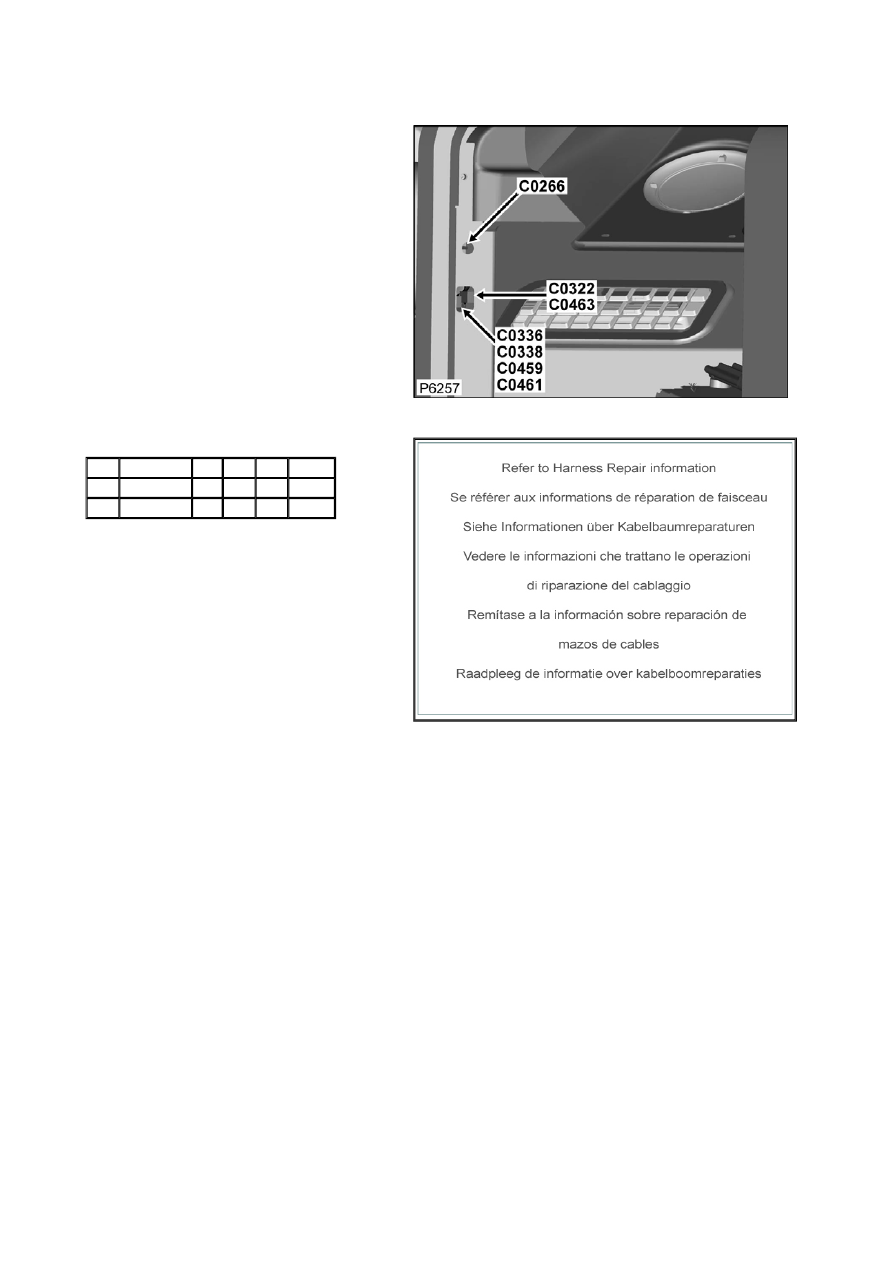

Connector: C0322

Description: Passenger door harness to main harness

Location: LH 'A' post





Part No.:

ASSYEND



Colour: NO COLOUR

Cavities: 1WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

ASSEMBLY 1.0D R

247R C0465

1

ASSEMBLY 1.0D R

247L C0465

Service Repair Kits
