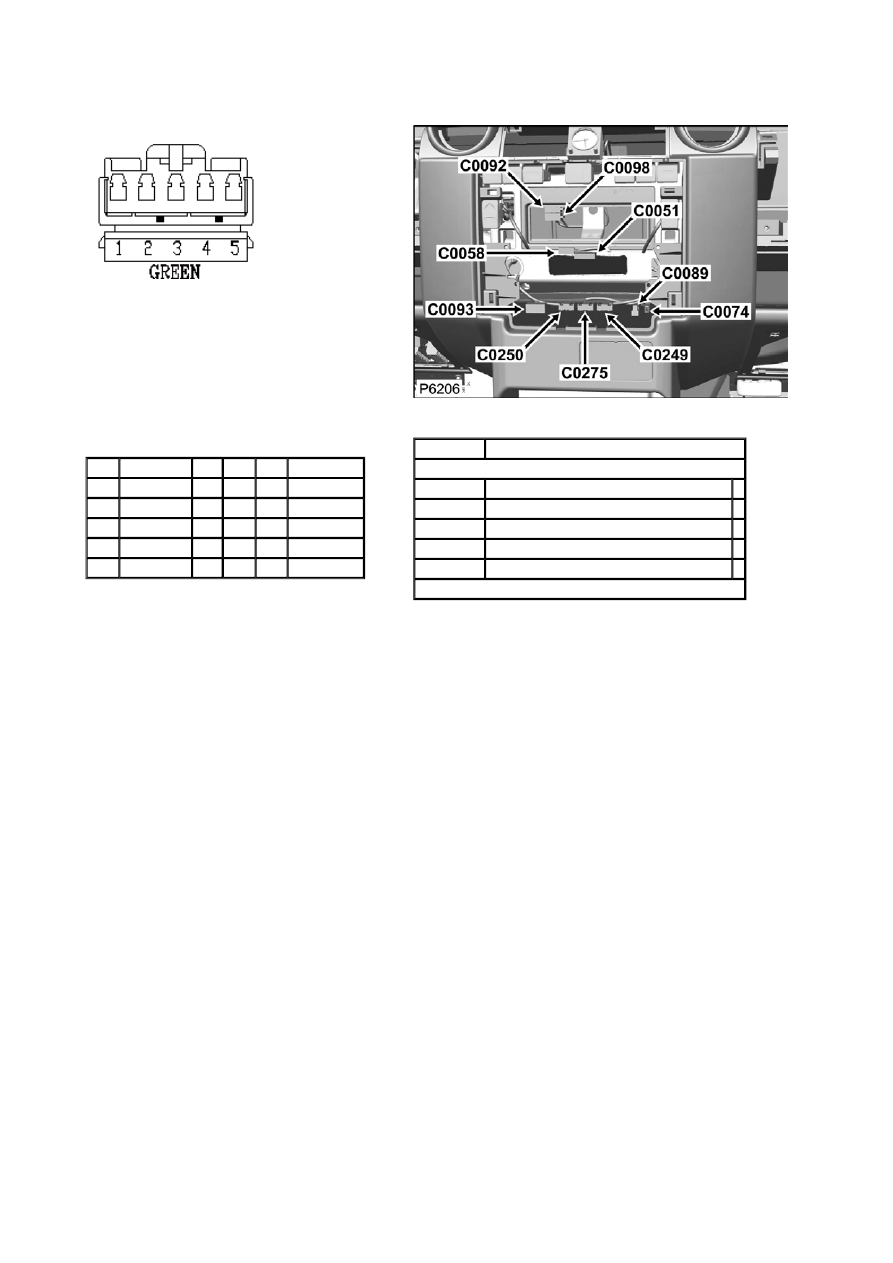

Connector: C0275

Description: Switch pack-Air-conditioning (A/C)

Location: Instrument panel-centre





Part No.:

YPC10526



Colour: GREEN

Cavities: 5WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3753

1.0D WG

14L

C0582L

1

AFU3753

1.0D WG

14R

C0582R

2

AFU3752

0.5D RO

14

C0286

4

AFU3753

1.0D BS

14

C1671

5

AFU3753

1.0D B

14

S/JOINT SJ14

Service Repair Kits




CSA

0.75- 1.50 CSA

Cavities: 1,2,4,5

YMI000650

SRK ITEM MULTILOCK 070 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW500010 SRK ITEM

1

VUB002010

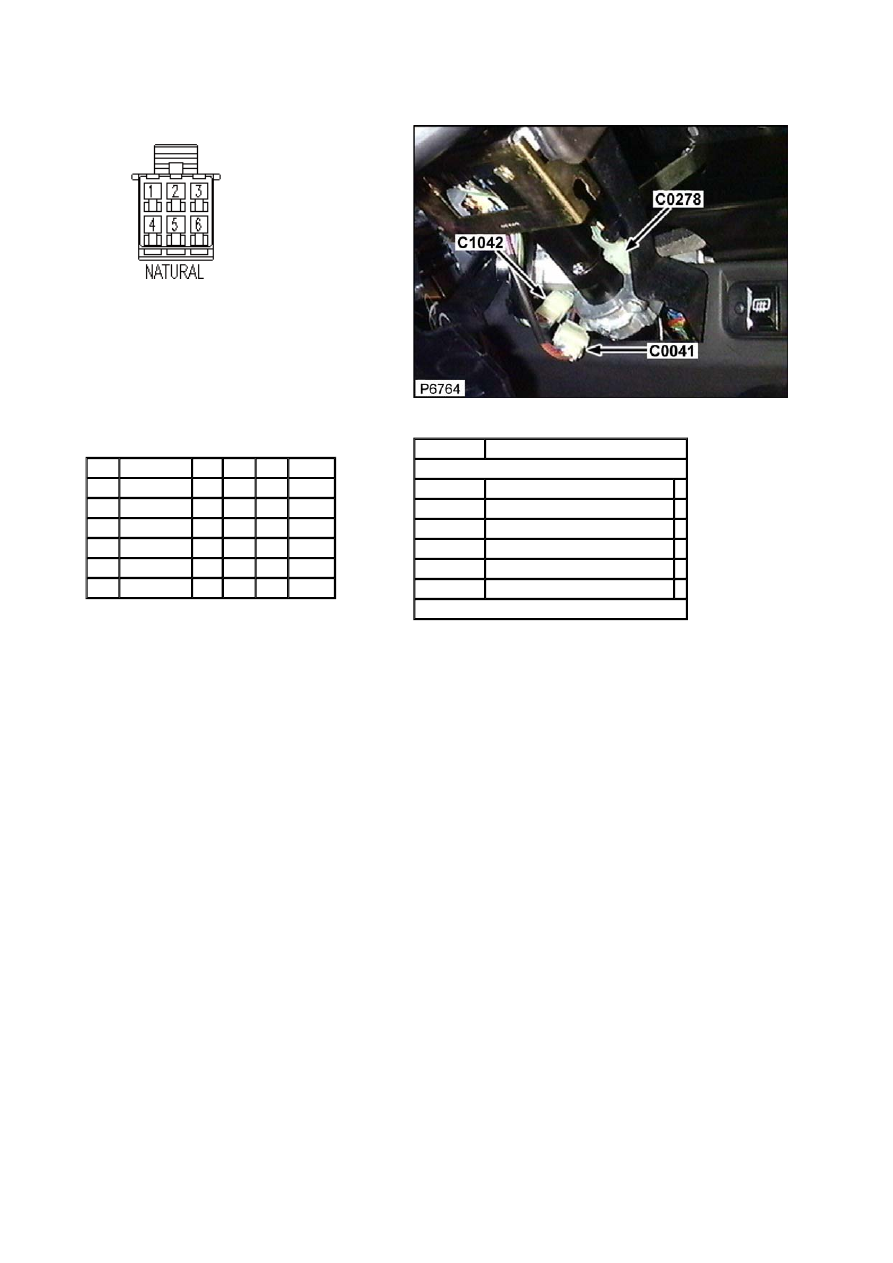

Connector: C0278

Description: Switch-Wash/wipe-Windscreen

Location: Behind steering column cowl





Part No.:

YPC10038



Colour: NATURAL

Cavities: 6WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

AFU3560

1.0D ULG 200R C0030

2

AFU3572

0.5D LGB 200R C0285

3

AFU3560

1.0D WG

200R C0303R

4

AFU3560

1.0D YLG 200R C0303R

5

AFU3560

1.0D RLG 200R C0030

6

AFU3560

1.0D WG

200R CTAP

Service Repair Kits




CSA

0.51- 1.25 CSA

Cavities: 1,2-6

YMI000280

SRK ITEM DS090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001640



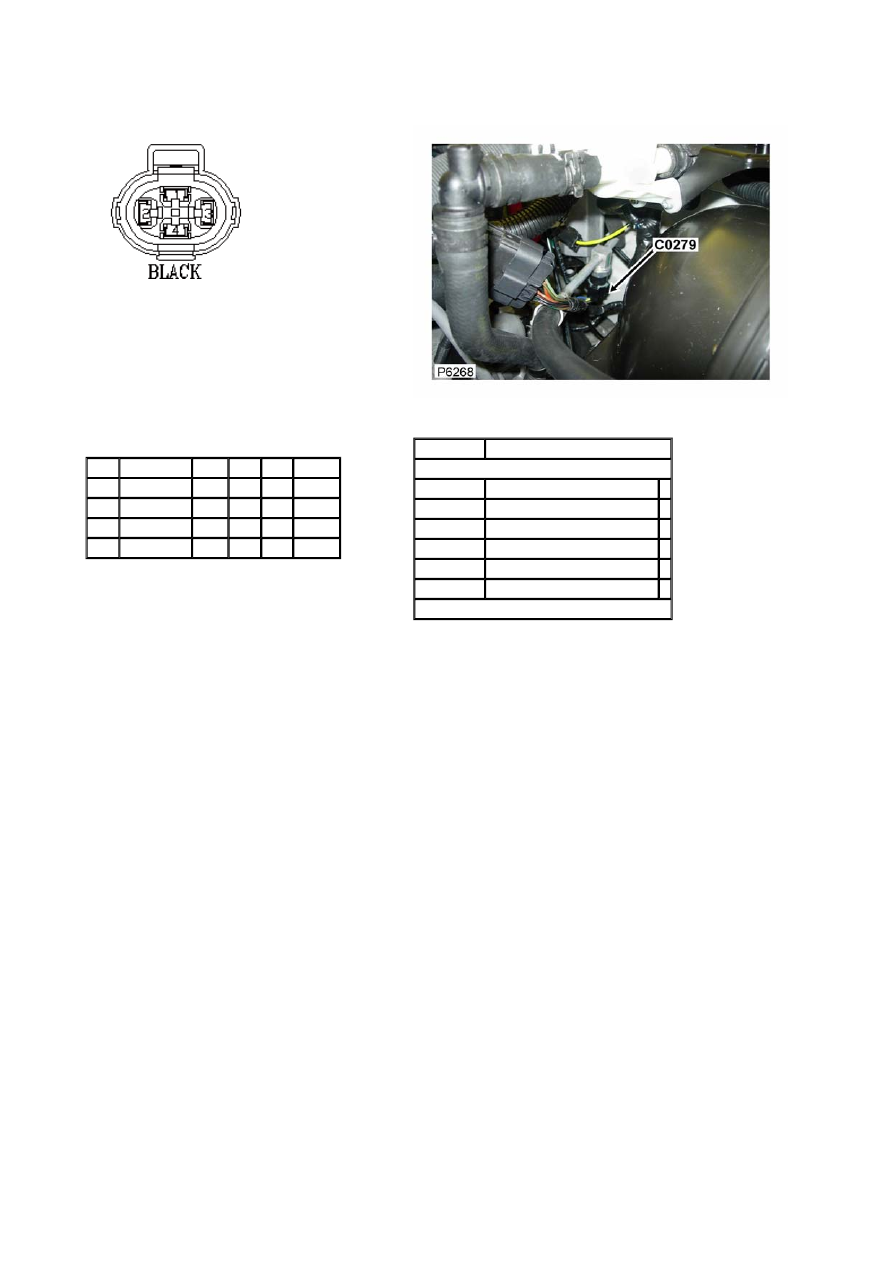

Connector: C0279

Description: Switch-Trinary

Location: Rear LH side of engine compartment





Part No.:

YPC10460



Colour: BLACK

Cavities: 4WY

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

DBP8548

0.75D BS

14

C0872

2

DBP8548

1.0D

B

14

C1269

3

DBP8548

0.75D UB

14

C0872

4

DBP8548

1.0D

YB

14

C1671

Service Repair Kits




CSA

0.30- 1.25 CSA

Cavities: 1,2-4

YMI000010

SRK ITEM 090 FAMILY 1.5CSA 1

YPQ000100 SRK ITEM

1

YQD000210 SRK ITEM R/B

1

YRV000040 SRK ITEM PIDG RED

1

YRW000390 SRK ITEM

1

YRW500010 SRK ITEM

1

VUB001120



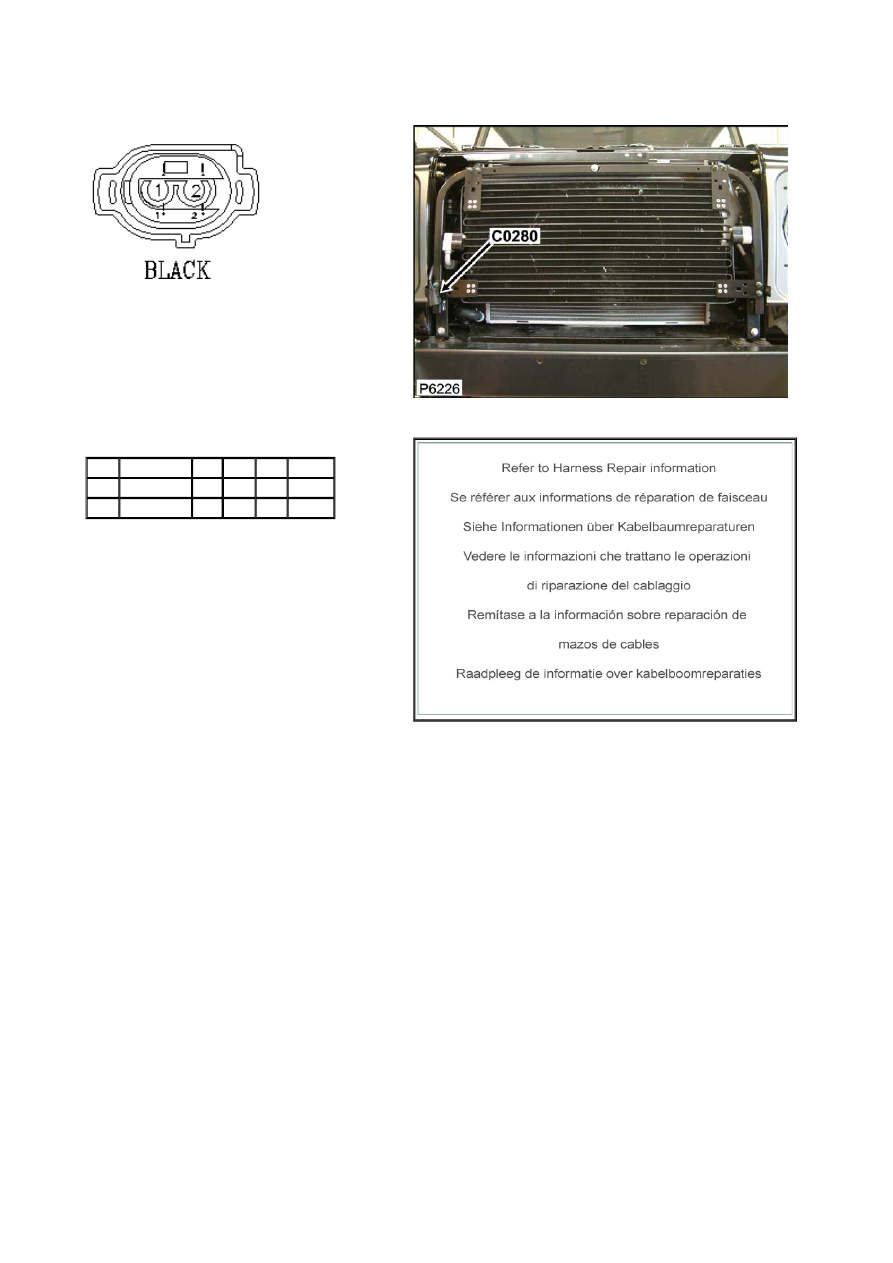

Connector: C0280

Description: Fan-Condenser

Location: In front of radiator





Part No.:

YPC110300



Colour:

Cavities:

Harness:

MAIN LH + RH HARNESS



Wire Chart

CAV  TERMINAL  CSA  COL  CCT  DESTN

1

YPE100330

2.0D BN

14

C0019

2

YPE100330

2.0D B

14

C0550

Service Repair Kits
