Defender Electric Diagrams. Manual - part 70





CONNECTOR DETAILS

DEFENDER 90 NAS

C642

C642

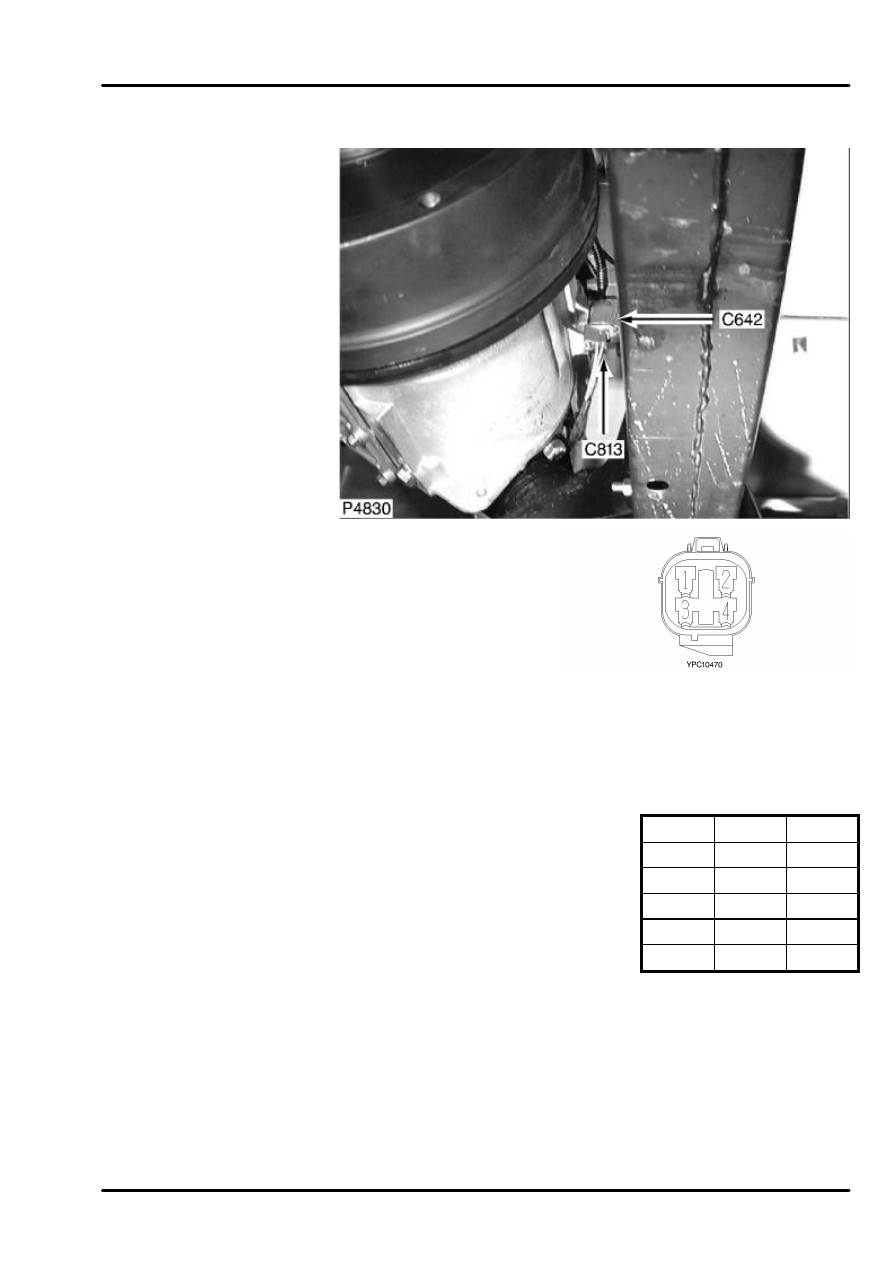

HO2S - EVEN BANK -
POST CATALYST
4 Way
Female
GREY
RH side of transfer box

Cav

Color Cct

SCR

SCR

ALL

1

U

ALL

2

R

ALL

3

WU

ALL

4

WG

ALL

   CONNECTOR DETAILS

DEFENDER 90 NAS

C643

C643

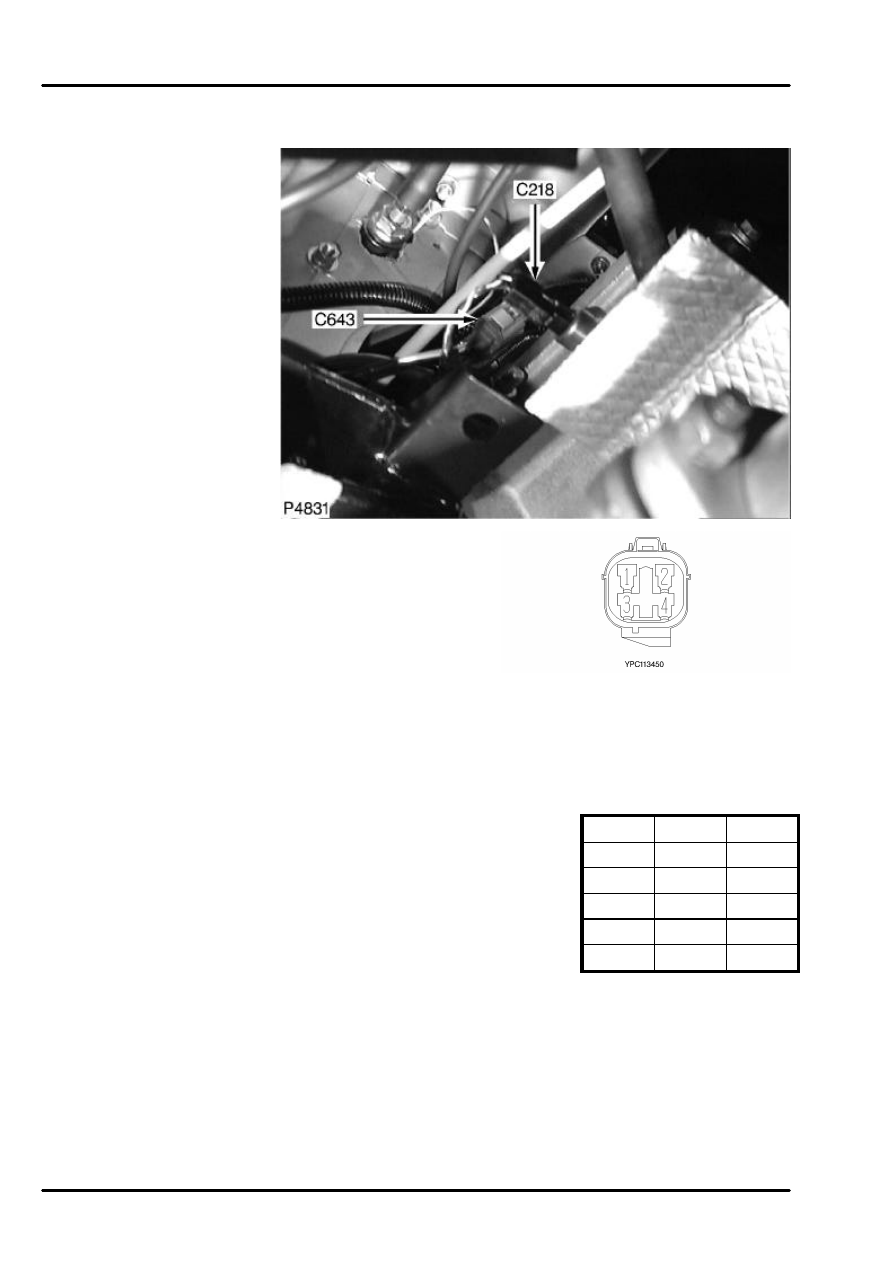

HO2S - ODD BANK -
POST CATALYST
4 Way
Female
ORANGE
RH side of transfer box

Cav

Color Cct

SCR

SCR

ALL

1

NW

ALL

2

GW

ALL

3

WU

ALL

4

WG

ALL

CONNECTOR DETAILS

DEFENDER 90 NAS

C644

C644

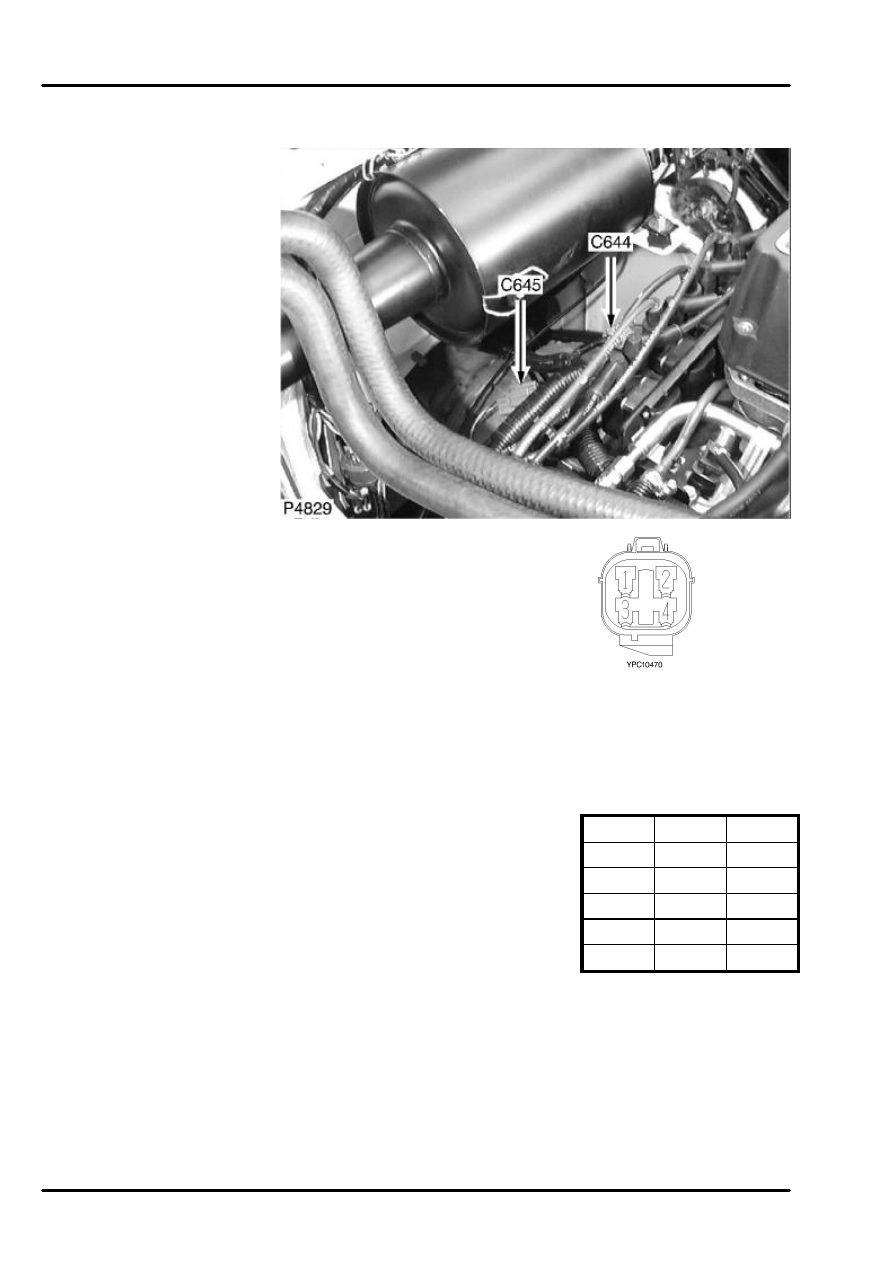

HO2S - ODD BANK -
PRE-CATALYST
4 Way
Female
ORANGE
Above gearbox

Cav

Color Cct

SCR

SCR

ALL

1

NU

ALL

2

GR

ALL

3

WO

ALL

4

WG

ALL

   CONNECTOR DETAILS

DEFENDER 90 NAS

C645

C645

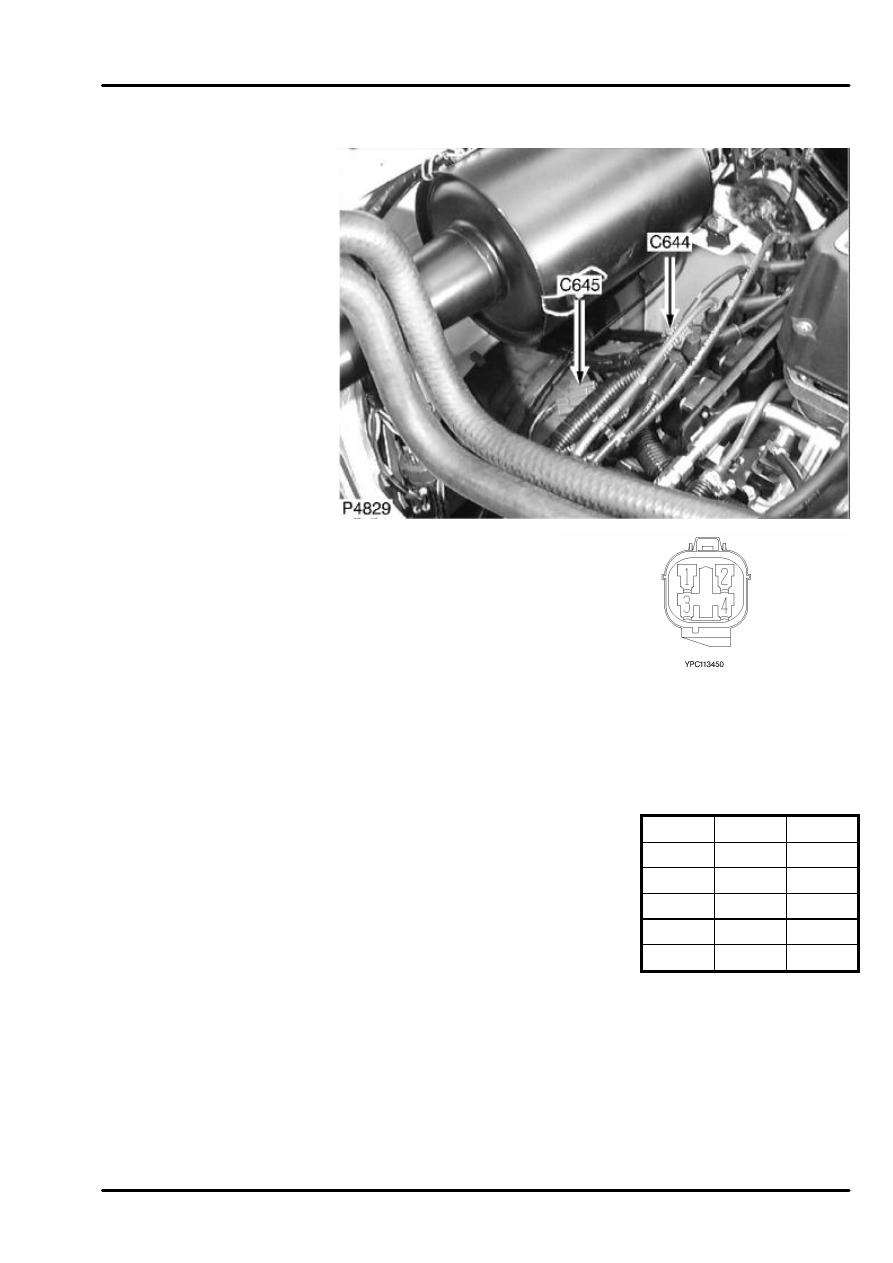

HO2S - EVEN BANK -
PRE-CATALYST
4 Way
Female
GREY
Above gearbox

Cav

Color Cct

SCR

SCR

ALL

1

YB

ALL

2

OG

ALL

3

WO

ALL

4

WG

ALL
