Defender. Manual - part 260

Glass, Frames and Mechanisms - Front Door Window Regulator and Motor

Removal and Installation

Removal

1. Remove door trim panel. For additional information, refer to:

Front Door Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

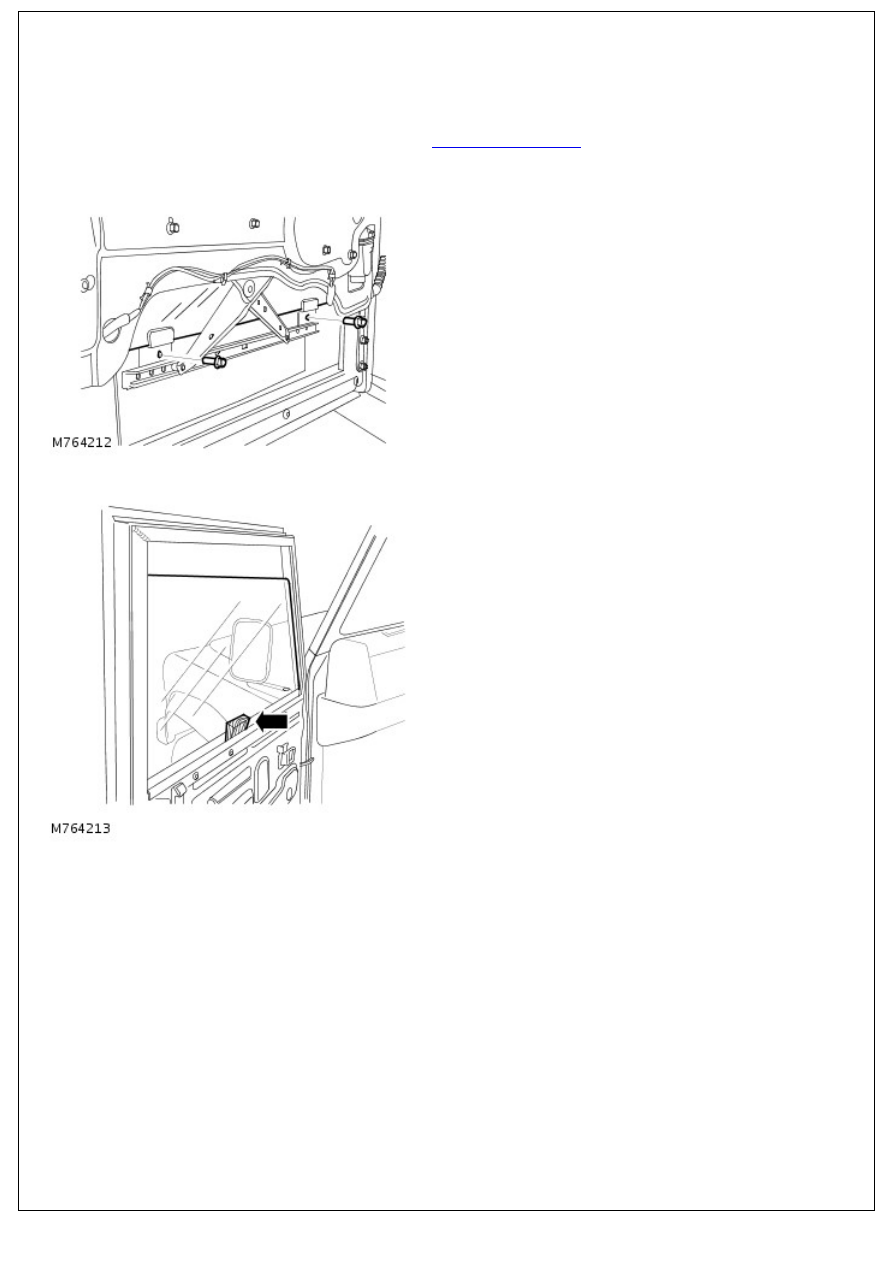

2. Remove plastic sheet.

3. Lower glass and remove 2 bolts securing door glass to

regulator.

4. Release glass from regulator, raise and wedge in raised

position.

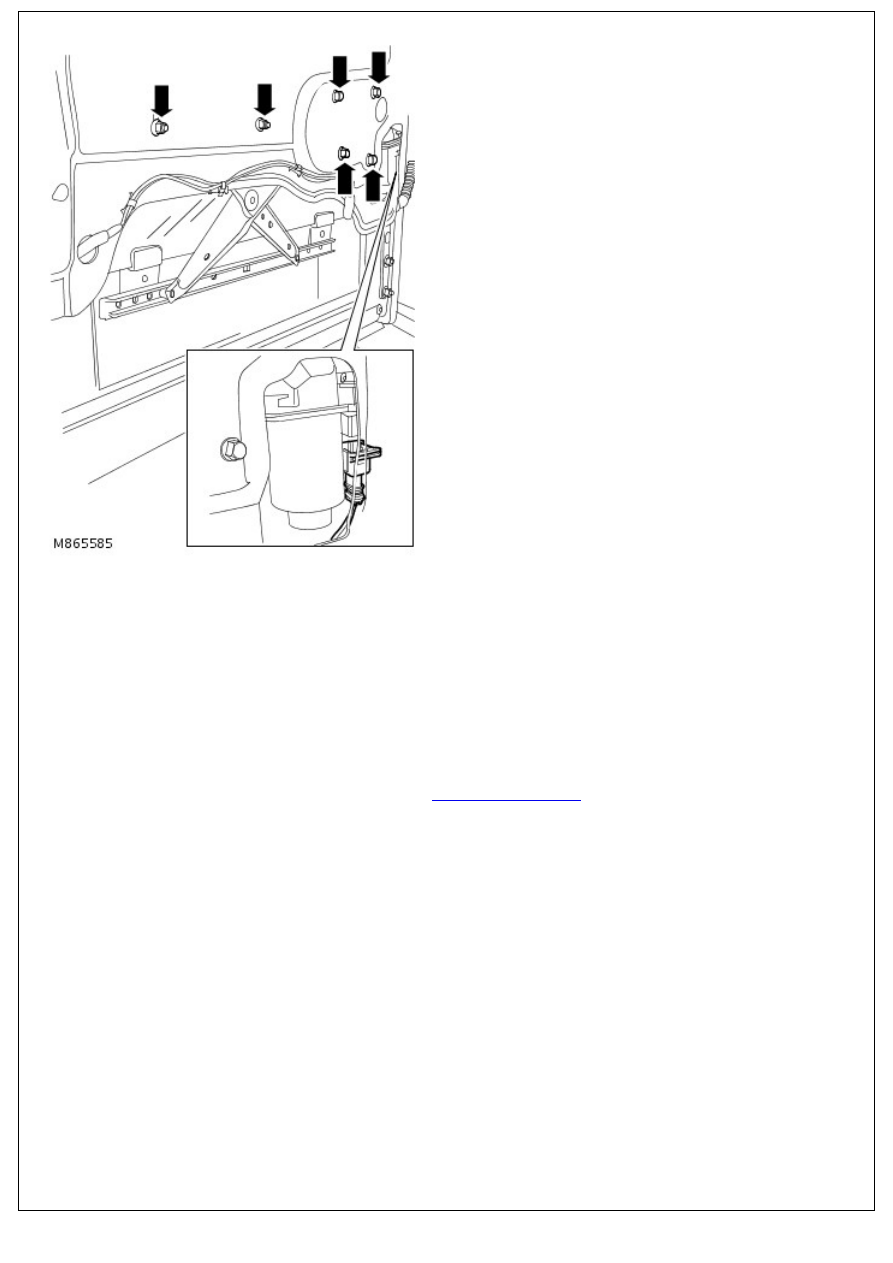

5. Disconnect multiplug from motor.

6. Remove 4 bolts and 2 nuts securing motor and regulator

6. Remove 4 bolts and 2 nuts securing motor and regulator

assembly.

7. Release and remove motor and regulator assembly.

Installation

1. Install motor and regulator assembly, install nuts and bolts

and tighten to 10 Nm (7 lbf.ft).

2. Connect multiplug to motor.
3. Remove wedges, lower glass and locate to regulator. Install

bolts and tighten to 6 Nm (4 lbf.ft).

4. Raise and lower glass to check operation.
5. Install plastic sheet.
6. Install door trim panel. For additional information, refer to:

Front Door Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

Glass, Frames and Mechanisms - Heated Windshield Relay

Removal and Installation

Removal

1. Remove front seat cushion.
2. Release clip and remove compartment cover.

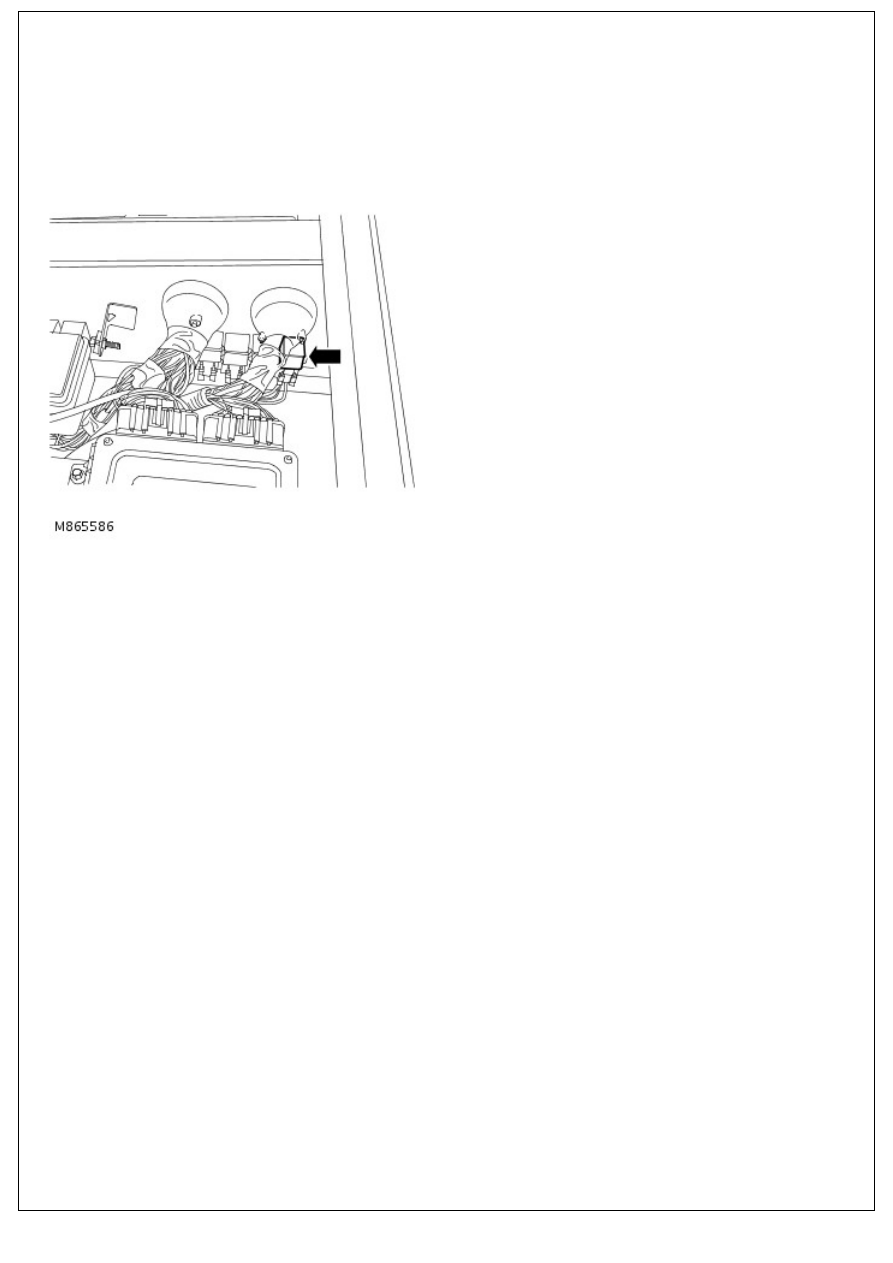

3. Locate and release heated windshield relay from bracket.

4. Remove heated windshield relay.

Installation

1. Fit heated windshield relay.
2. Fit heated windshield relay to mounting bracket.
3. Fit and secure cover.
4. Fit seat cushion.

Glass, Frames and Mechanisms - Rear Door Window Glass

Removal and Installation

Removal

1. Remove rear door reinforcement panel.

For additional information, refer to:

Rear Door Reinforcement

Panel

 (501-03 Body Closures, Removal and Installation).

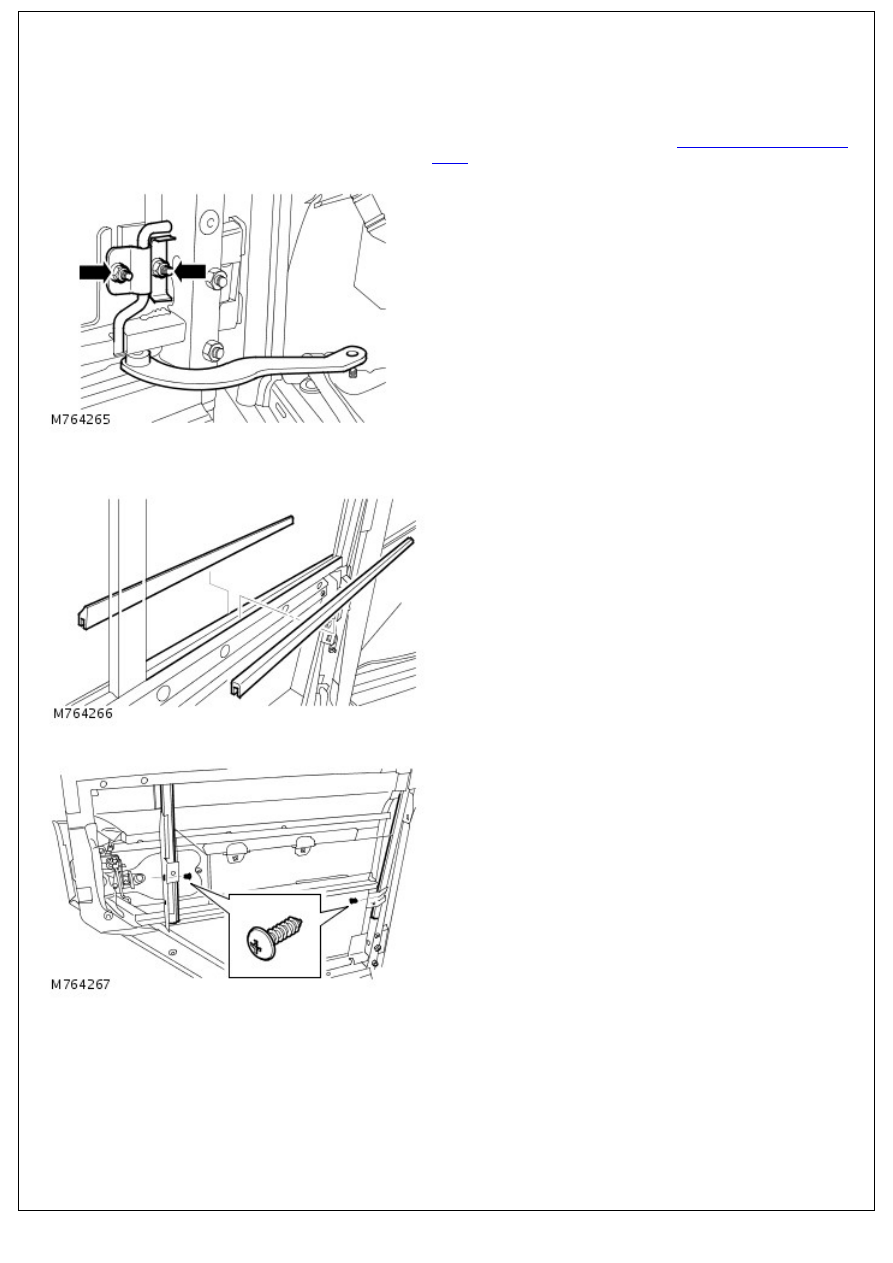

2. Loosen 2 nuts and remove door check strap torsion bar

and plate.

3. Remove check strap.

4. Remove inner and outer waist seal.

5. Remove screw from each glass channel.

6. Lower glass to bottom of door, lift over lower edge and

withdraw from door.

Installation

1. Insert glass into channels and carefully push to top of frame.
2. Secure glass channels with screws. Ensure screw heads are

down below bottom of channels to prevent damage to glass.

3. Install inner and outer waist seal to door.
4. Install check strap.
