Fog lamp control module

8

-

Fog lamp

9

-

LH headlamp

10

-

LH side lamp

11

-

RH headlamp

12

-

RH side lamp

13

-

LH tail lamp

14

-

License plate lamp

15

-

RH tail lamp

16

-

RH headlamp levelling motor (if fitted)

17

-

Headlamp levelling switch (if fitted)

18

-

LH headlamp levelling motor (if fitted)

19

-

CJB

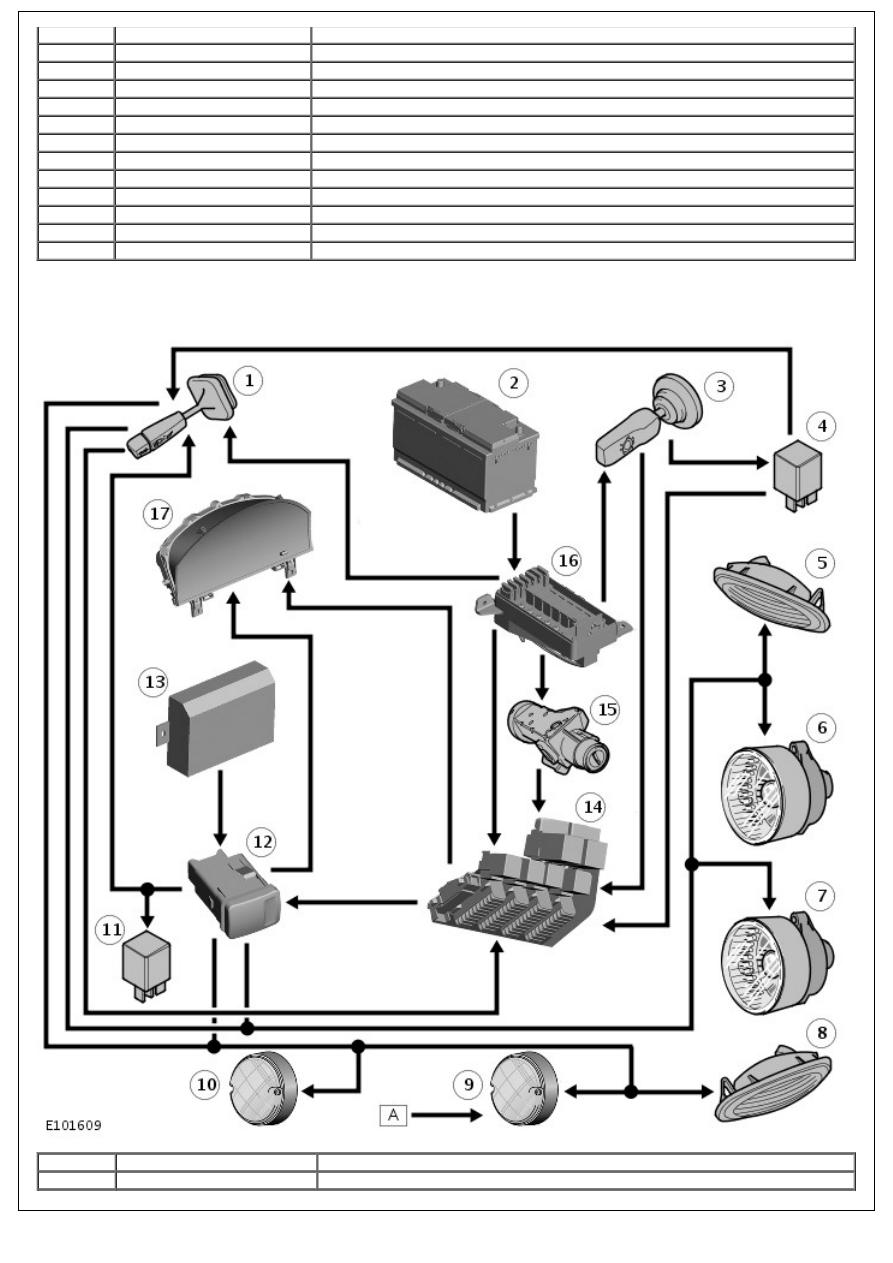

CONTROL DIAGRAM - SHEET 1 OF 2 - (SVX (60TH ANNIVERSARY) MODEL)

• NOTE: A = Hardwired

Item

Part Number

Description

1

-

Steering column multifunction switch

2

-

Battery

3

-

Lighting control switch

4

-

Headlamp relay

5

-

RH side turn signal lamp

6

-

RH front turn signal lamp

7

-

LH front turn signal lamp

8

-

LH side turn signal lamp

9

-

RH rear turn signal lamp

10

-

LH rear turn signal lamp

11

-

Hazard flasher relay

12

-

Hazard flasher switch

13

-

Anti-theft system module

14

-

CJB

15

-

Ignition switch

16

-

BJB

17

-

Instrument cluster

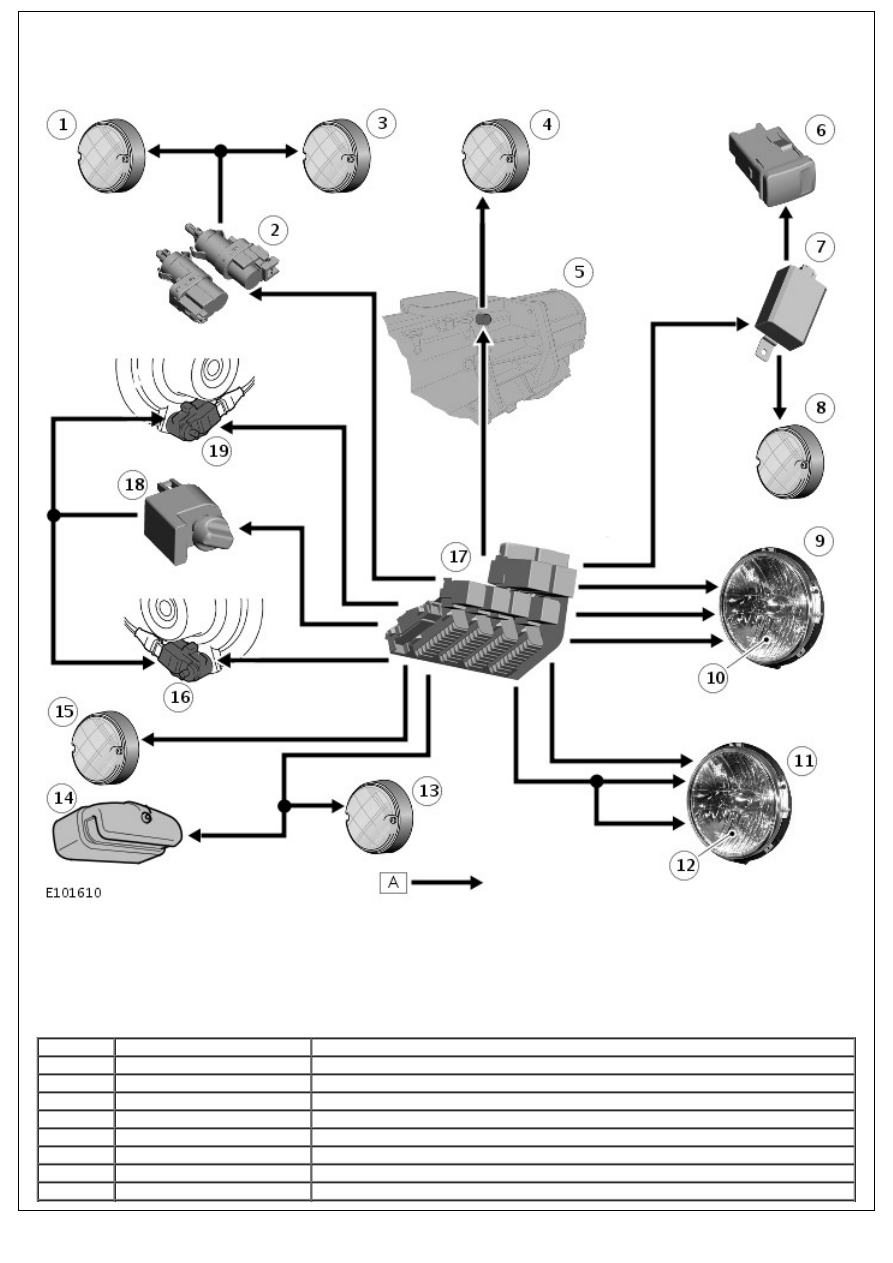

CONTROL DIAGRAM - SHEET 2 OF 2 (SVX (60TH ANNIVERSARY) MODEL)

• NOTE: A = Hardwired

Item

Part Number

Description

1

-

LH stop lamp

2

-

Brake pedal switch

3

-

RH stop lamp

4

-

Reverse lamp

5

-

Reverse gear indicator switch

6

-

Fog lamp switch

7

-

Fog lamp control module

8

-

Fog lamp

9

-

LH headlamp

10

-

LH side lamp

11

-

RH headlamp

12

-

RH side lamp

13

-

LH tail lamp

14

-

License plate lamp

15

-

RH tail lamp

16

-

RH headlamp levelling motor (if fitted)

17

-

CJB

18

-

Headlamp levelling switch (if fitted)

19

-

LH headlamp levelling motor (if fitted)
