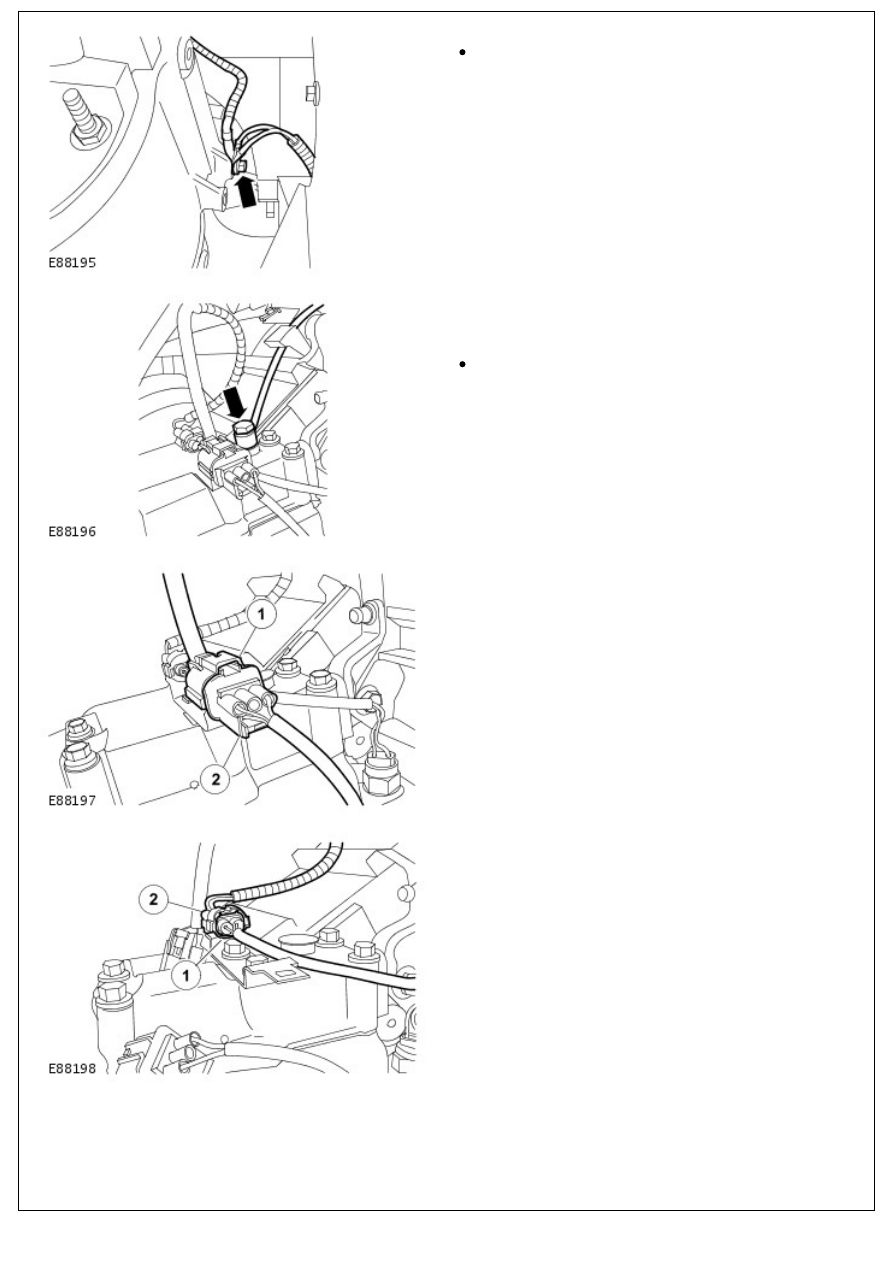

12. Disconnect the RH earth cables from the transfer case.

Remove the bolt.

13. NOTE: Make sure that all openings are sealed. Use new

blanking caps.

Remove the transfer case breather pipe bolt.

Remove and discard the sealing washers.

14. Disconnect the transmission range selector warning lamp

electrical connector.

1. Disconnect the electrical connector.

2. Release the electrical connector from the bracket.

15. Disconnect the differential lock detection switch electrical

connector.

1. Disconnect the electrical connector.

2. Release the electrical connector from the bracket.

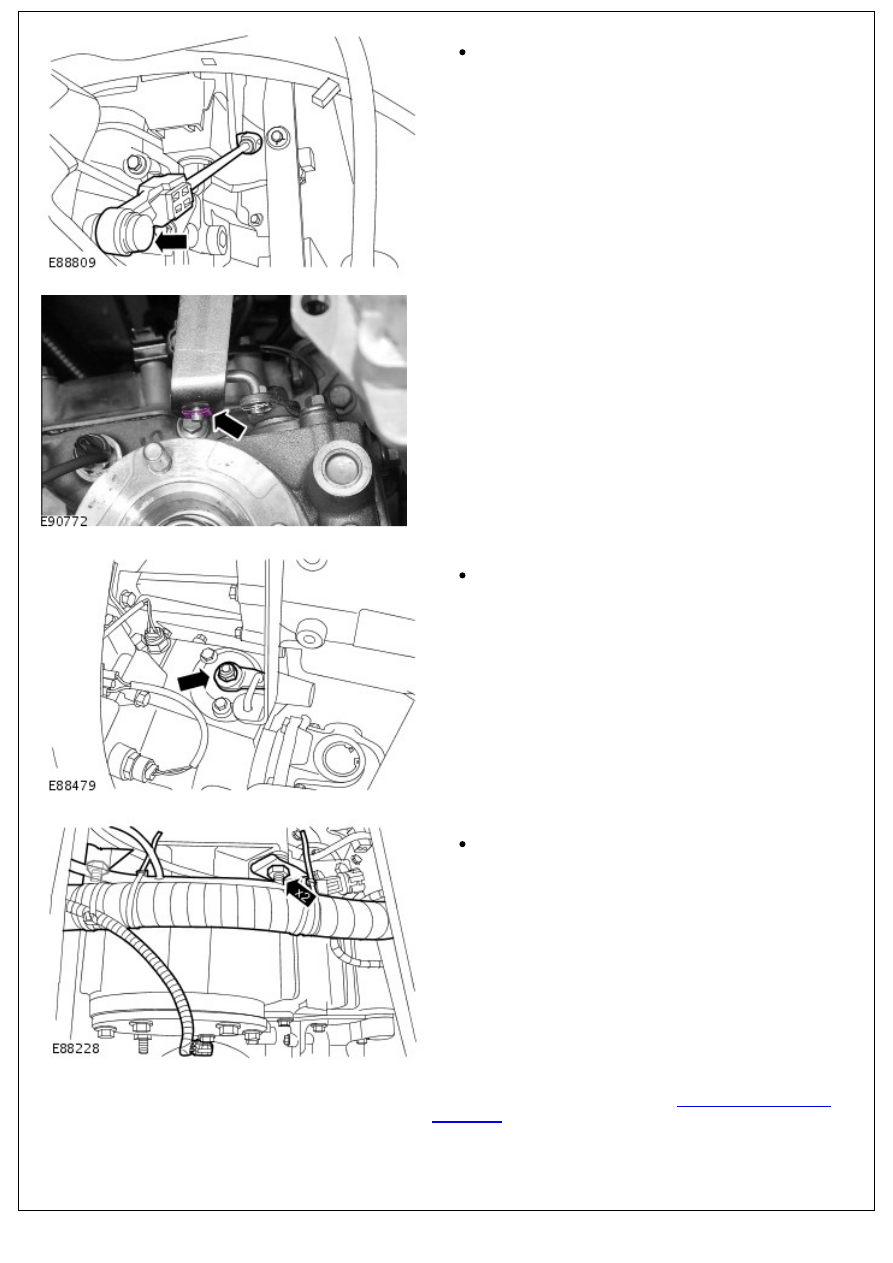

16. Disconnect the transmission range selector rod.

16. Disconnect the transmission range selector rod.

Press the button to release the fitting before

disconnecting the rod.

17. Remove the retaining clip at the lower end of the pivot

arm.

18. Remove the differential lock control operating rod.

Remove the nut.

19. Release the transmission wiring harness.

Remove the nut and bolt.

20. Drain the transfer case.

For additional information, refer to:

Transfer Case Draining

and Filling

 (308-07A Transfer Case - 2.4L Duratorq-TDCi

HPCR (103kW/140PS) - Puma, General Procedures).

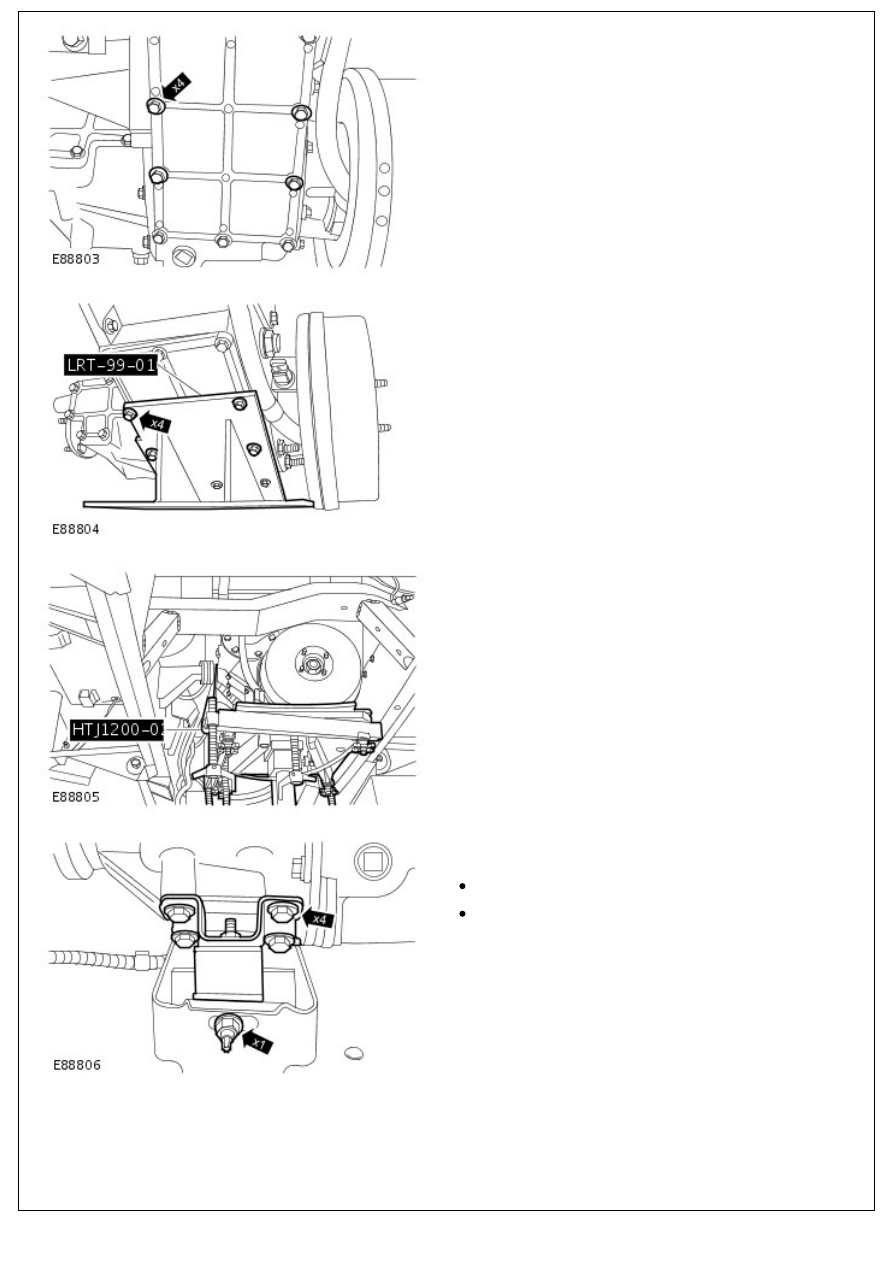

21. Remove the 4 bolts.

21. Remove the 4 bolts.

22. Install the special tool.

23. Install the special tool.

24. NOTE: Raise the transmission jack.

Remove the right-hand transfer case mount.

Remove the 4 bolts.

Remove the nut.

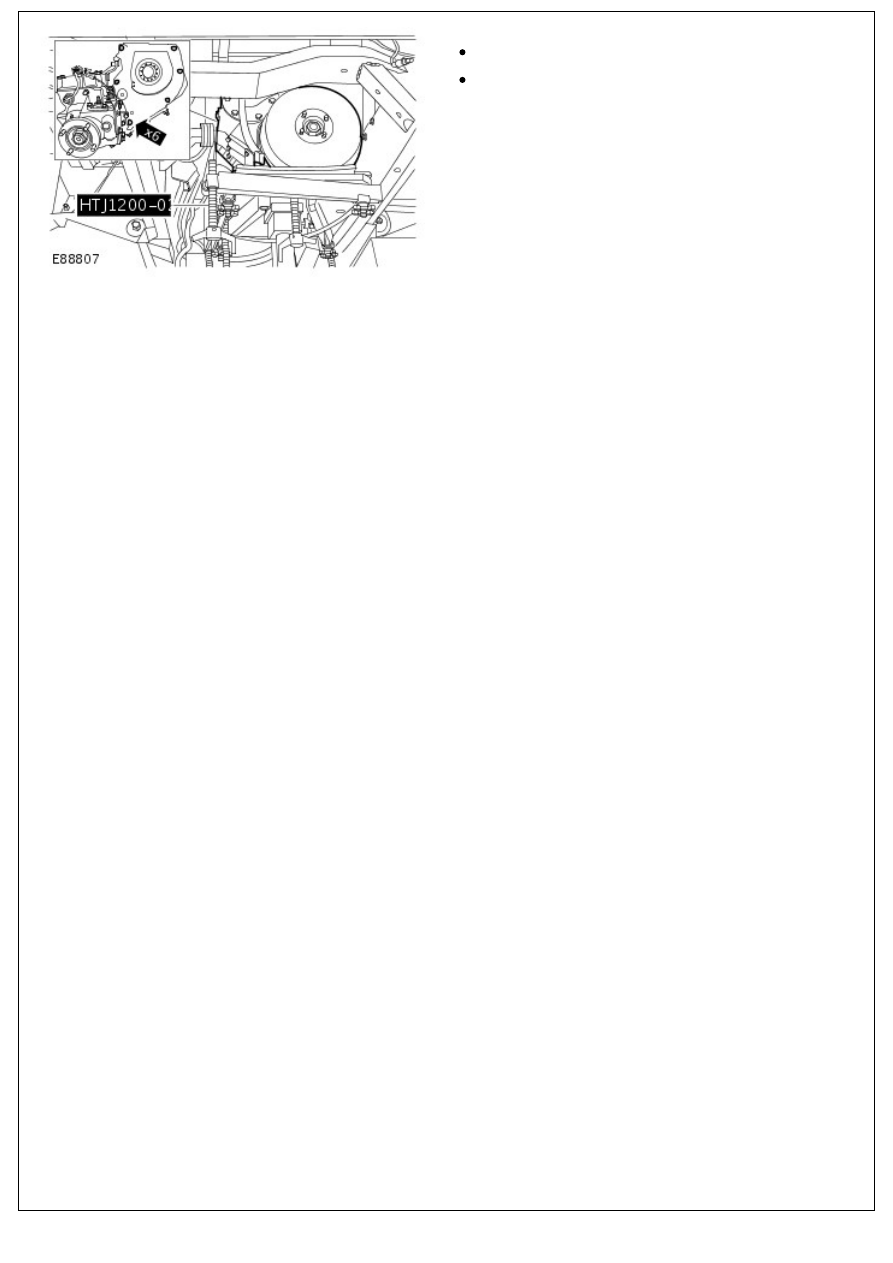

25. With assistance, remove the transfer case.

25. With assistance, remove the transfer case.

Remove the 4 bolts.

Remove the 2 nuts.
