Range Rover Sport. Руководство - часть 87

Плавкие предохранители

354

L

Плавк ие пред охранит ели

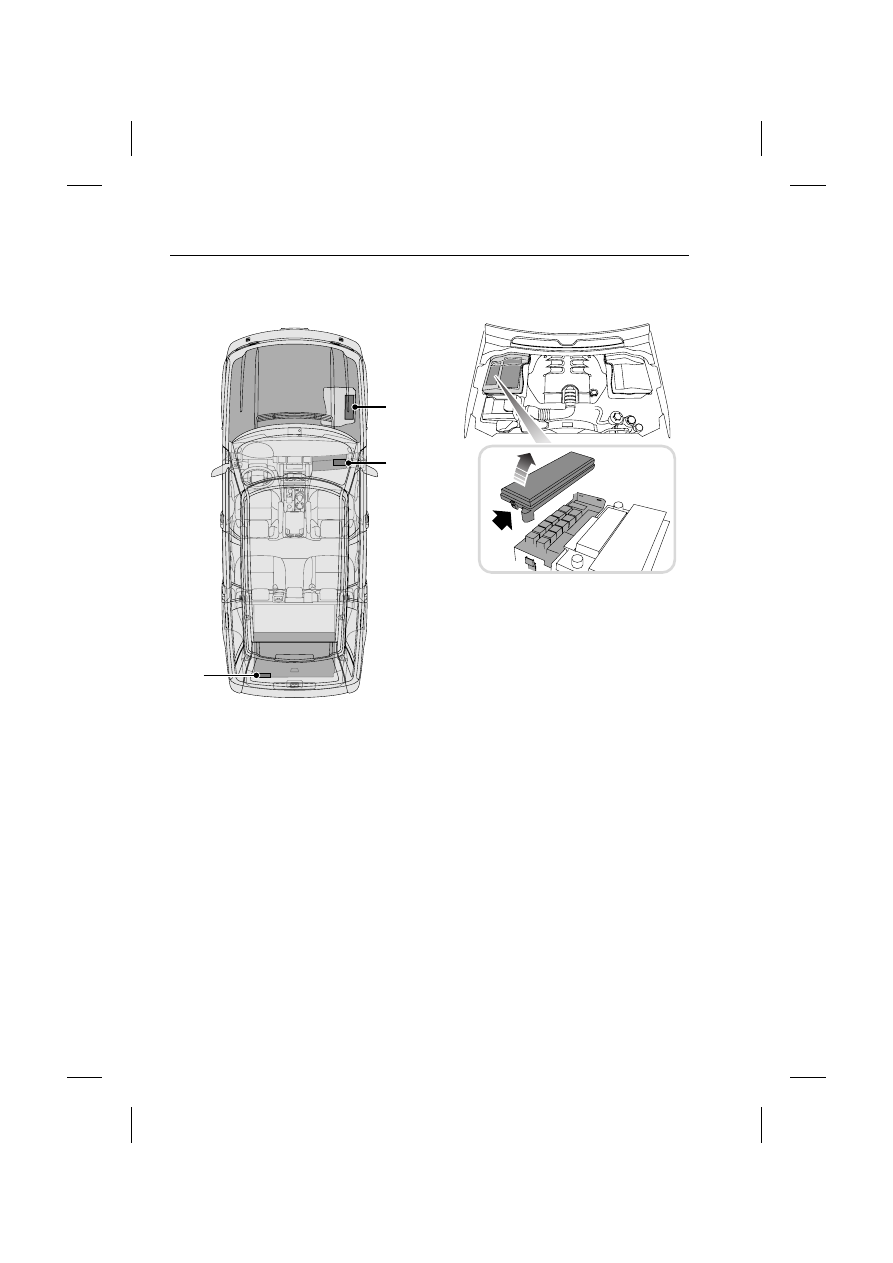

РАСПОЛОЖЕНИЕ БЛОКОВ
ПРЕДОХРАНИТЕЛЕЙ

1. Блок предохранителей в моторном

отсеке.

2. Блок предохранителей в салоне.

3. Блок предохранителей сцепного

устройства.

Примечание: Блоки предохранителей
двигателя и салона всегда
устанавливаются с пассажирской
стороны автомобиля.

Блок предохранителей в
моторном отсеке

Снимите пластиковую крышку, нажав
на язычки.

На пластиковой крышке указаны
номиналы и местоположения
предохранителей и защищаемые ими
цепи.

1

2

3

E92010

E90971

355

Плавкие предохранители

R

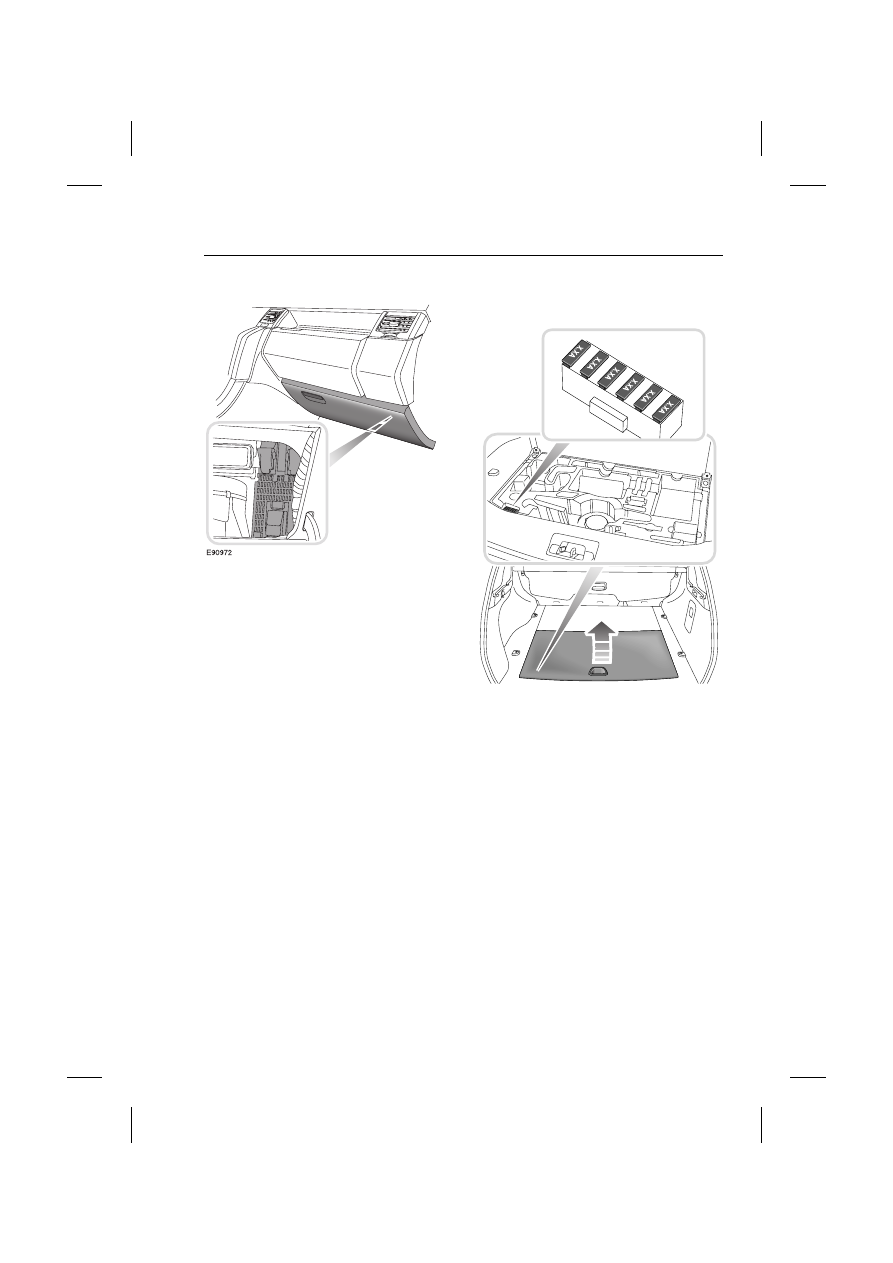

Блок предохранителей в салоне

Блок предохранителей в салоне
установлен позади перчаточного
ящика. Для доступа к
предохранителям откройте
перчаточный ящик, сожмите верхние
части защелок (указано стрелками)
и опустите ящик в углубление для ног.

На ярлыке позади блока
предохранителей указаны
защищаемые электрические цепи,
а также номиналы и местоположение
предохранителей.

Блок предохранителей сцепного
устройства

Дополнительный блок
предохранителей, защищающих
электроцепи сцепного устройства,
расположен позади левой панели в
багажном отделении.

E90973

Плавкие предохранители

356

L

ЗАМЕНА ПЛАВКОГО
ПРЕДОХРАНИТЕЛЯ

Когда перегорает предохранитель,
соответствующее электрическое
устройство перестает работать.

Перед снятием предохранителя
всегда сначала переведите ключ
зажигания в положение 0 и отключите
неисправную электрическую цепь.

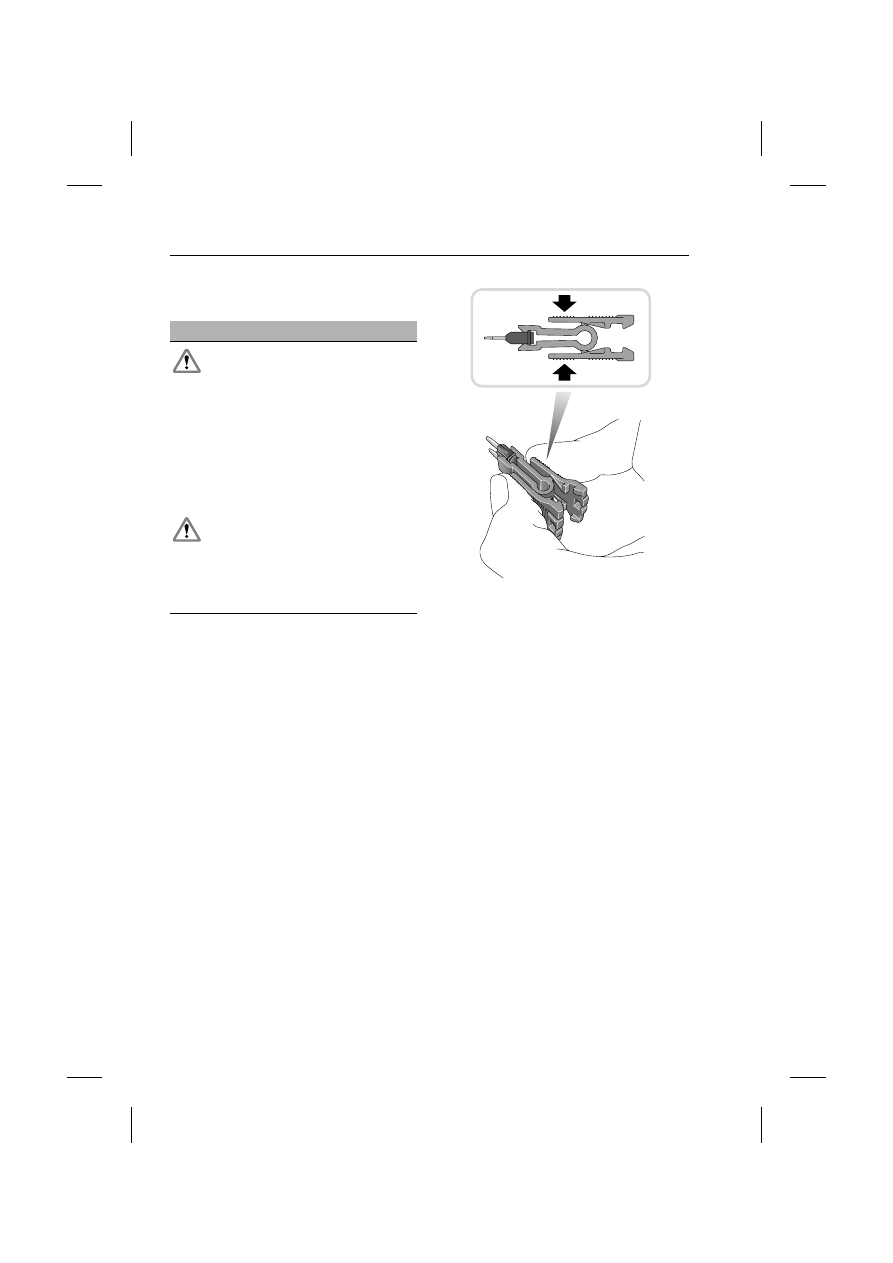

Пинцет для извлечения
предохранителей расположен в блоке
предохранителей в салоне.
Возьмитесь пинцетом за головку
извлекаемого предохранителя
(показано на рисунке), зажмите ее
середину (как указывают стрелки)
и потяните. Если провод внутри
предохранителя поврежден,
это означает, что предохранитель
перегорел.

Примечание: Владельцам
настоятельно не рекомендуется
снимать и заменять реле,
(с маркировкой R1 – R19 на корпусе
реле) и плавкие вставки
(с маркировкой FL1 – FL20 на корпусе
вставки), расположенные в блоке
предохранителей в моторном отсеке.
Причины перегорания любого из этих
реле и плавких вставок должны быть
проверены квалифицированным
механиком.

ПРЕДУПРЕЖДЕНИЯ

При замене устанавливайте
предохранители номинала и
типа, разрешенного Land Rover,

или предохранители с
соответствующими характеристиками.
Использование неправильного
предохранителя может привести к
повреждению системы
электрооборудования автомобиля,
что может вызвать пожар.

Перед заменой плавкого
предохранителя обязательно
устраните причину

неисправности. Если необходимо,
обратитесь за квалифицированной
помощью.

E81022

357

Плавкие предохранители

R

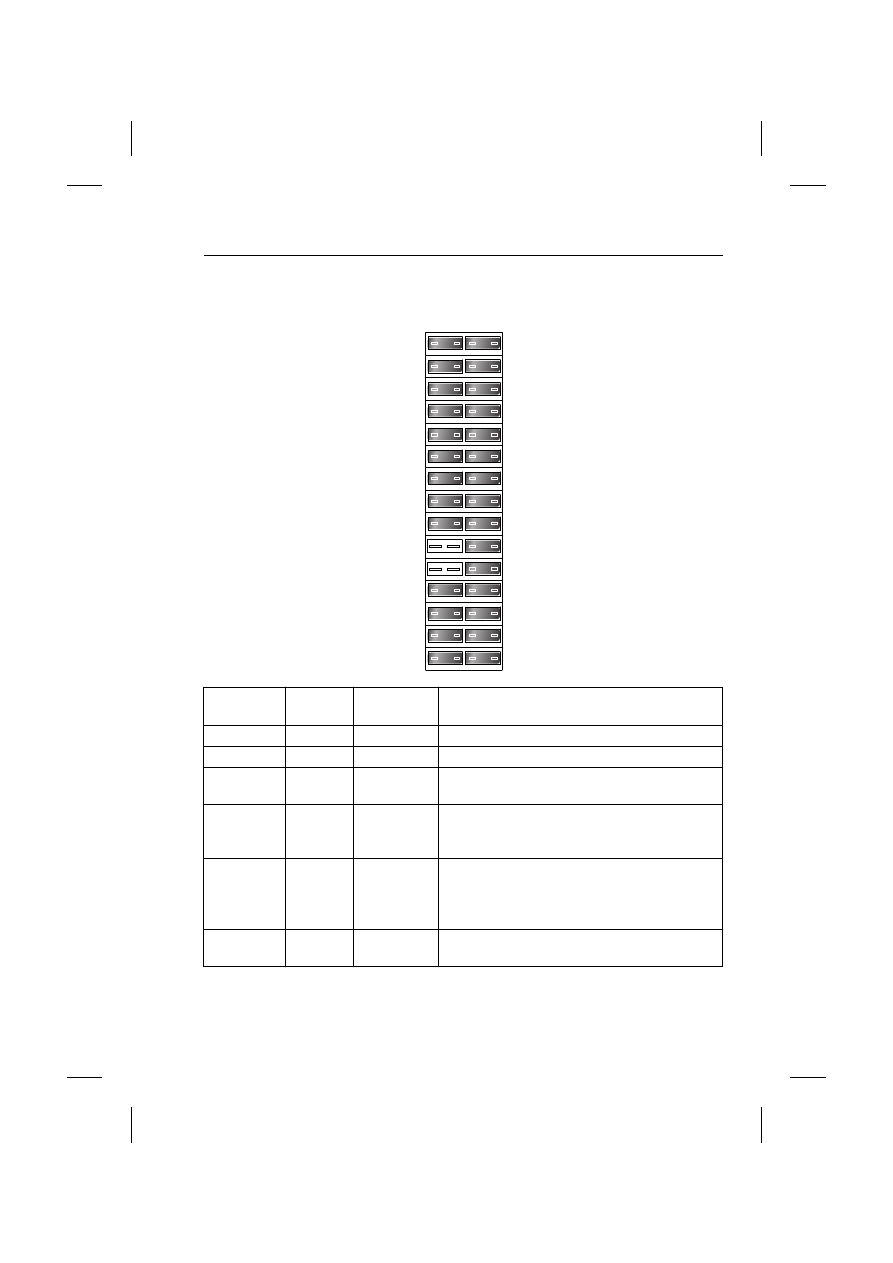

ТАБЛИЦА ХАРАКТЕРИСТИК ПРЕДОХРАНИТЕЛЕЙ

Блок предохранителей в моторном отсеке

F1

F2

F3

F4

F5

F6

F7

F8

F9

F10

F11

F12

F13

F14

F15

F16

F17

F18

F19

F20

F21

F22

F23

F24

F25

F26

F27

F28

F29

F30

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

XX

E81432

Предохра-

нитель

Номинал

(А)

Цвет

Защищаемая цепь

1

25

Белый

Топливный насос

2

–

–

–

3

5

Жёлто-

коричневый

Блок управления ECU пневматической
подвески

4

25

Белый

Система управления EMS дизельным
двигателем (блок ECM и управление реле
топливного насоса)

5

10

Жёлто-

коричневый

Система управления EMS бензиновым
двигателем (продувочный клапан, EGR,
клапан настройки впускного коллектора),
вентилятор модуля электронных блоков

6

15

Синий

Система управления бензиновым
двигателем (катушки зажигания)
