Световые приборы

130

L

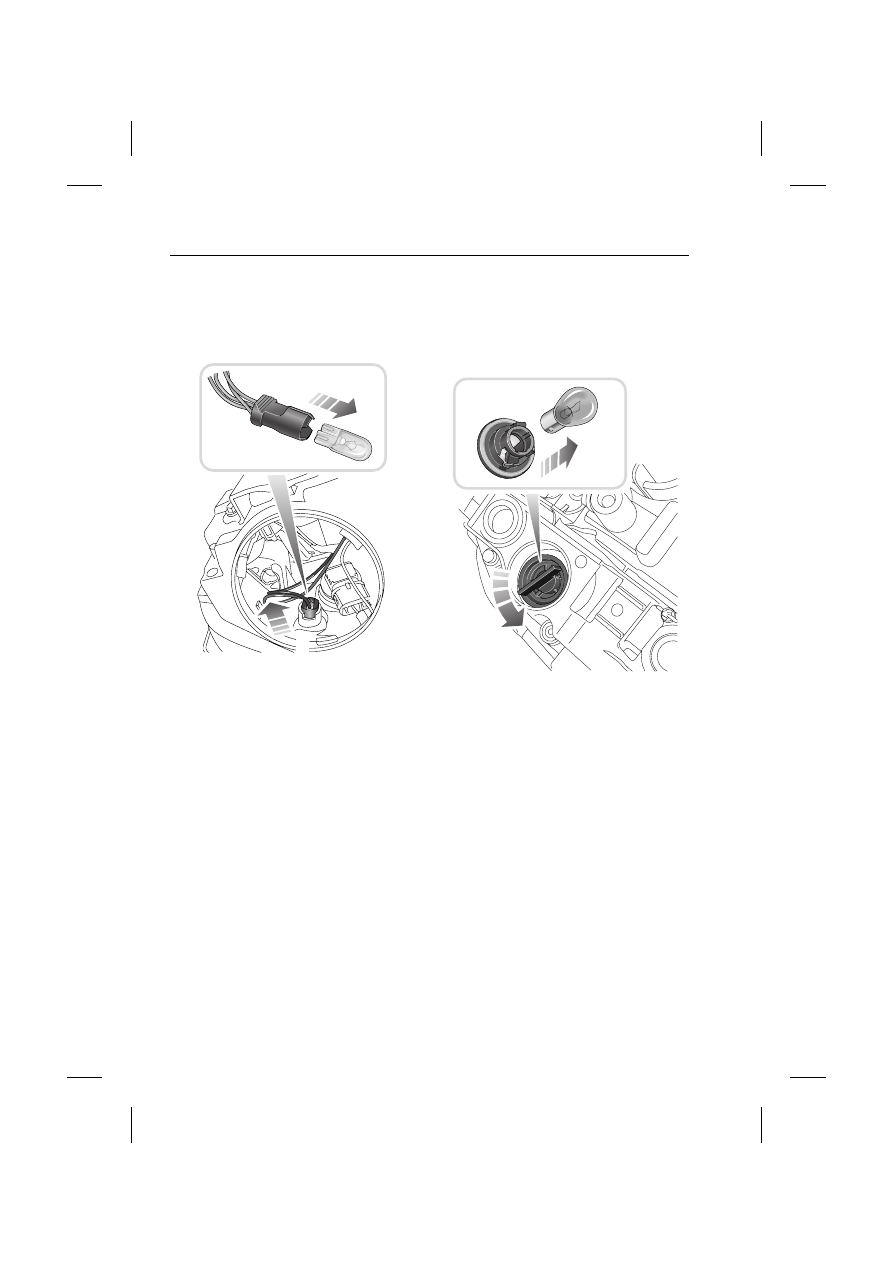

Лампа переднего габаритного
фонаря

1. Поверните и поднимите выпуклую

крышку.

2. Извлеките лампу вместе

с разъёмом.

3. Извлеките лампу из разъёма.

4. Вставьте новую лампу и повторите

вышеописанные процедуры в
обратном порядке. Совместите
стрелочные направляющие
крышки и корпуса блок-фары.

Лампа переднего указателя
поворота

1. Снимите запорную линейку блок-

фары, поверните и извлеките
выпуклую крышку.

2. Поверните патрон лампы против

часовой стрелки для
разблокировки, затем извлеките
лампу вместе с разъёмом.

3. Извлеките лампу из разъёма.

4. Вставьте новую лампу и повторите

вышеописанные процедуры в
обратном порядке. При установке
крышки совместите стрелочные
направляющие крышки с
направляющими блок-фары.

E90895

2

3

E90885

2

3

131

Световые приборы

R

Лампа передней противотуманной
фары

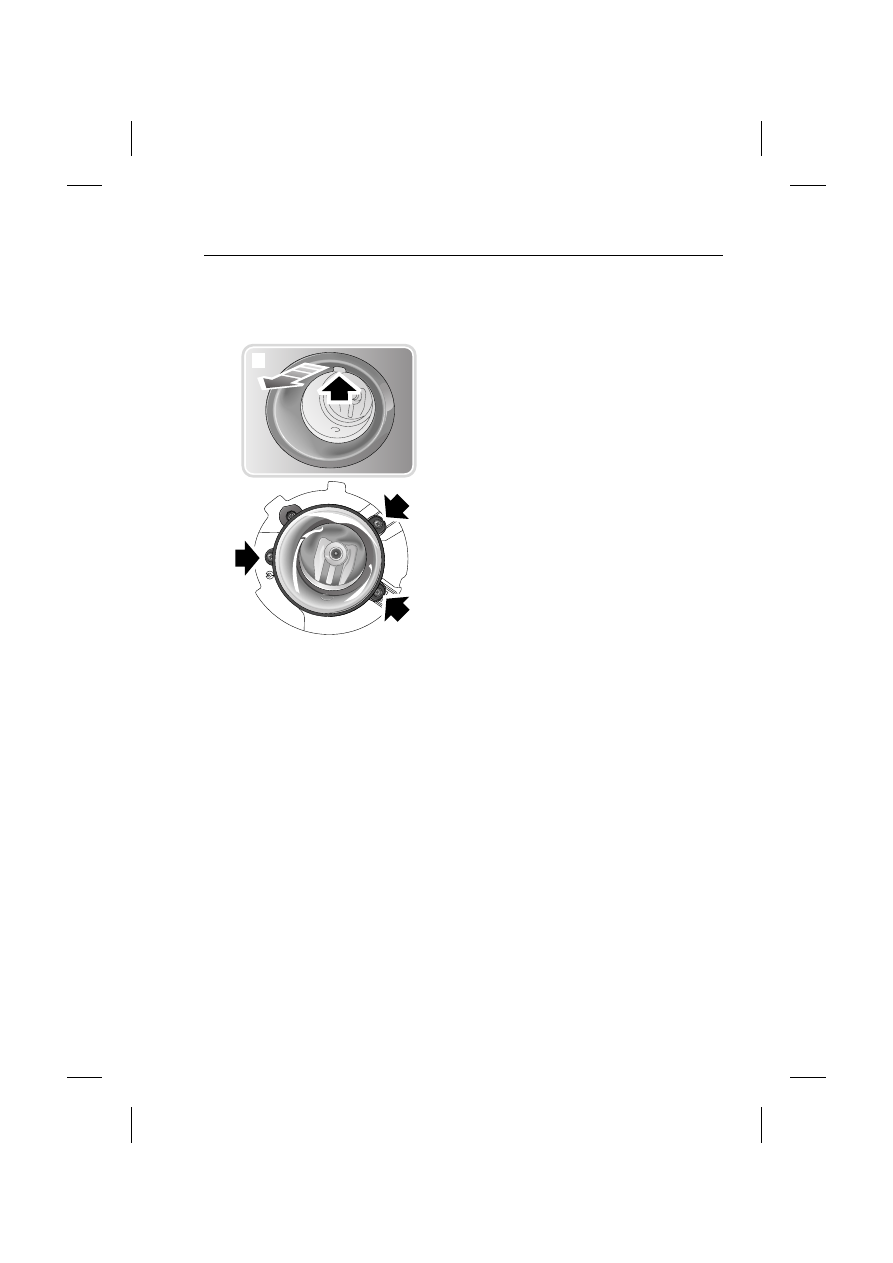

Снятие противотуманной фары

1. Потяните и извлеките, просунув

пальцы в прорезь в верхней части
обрамления противотуманной
фары.

2. Открутите три винта крепления

фары. Извлеките фару из
переднего бампера.

E80594

1

2

2

2

Световые приборы

132

L

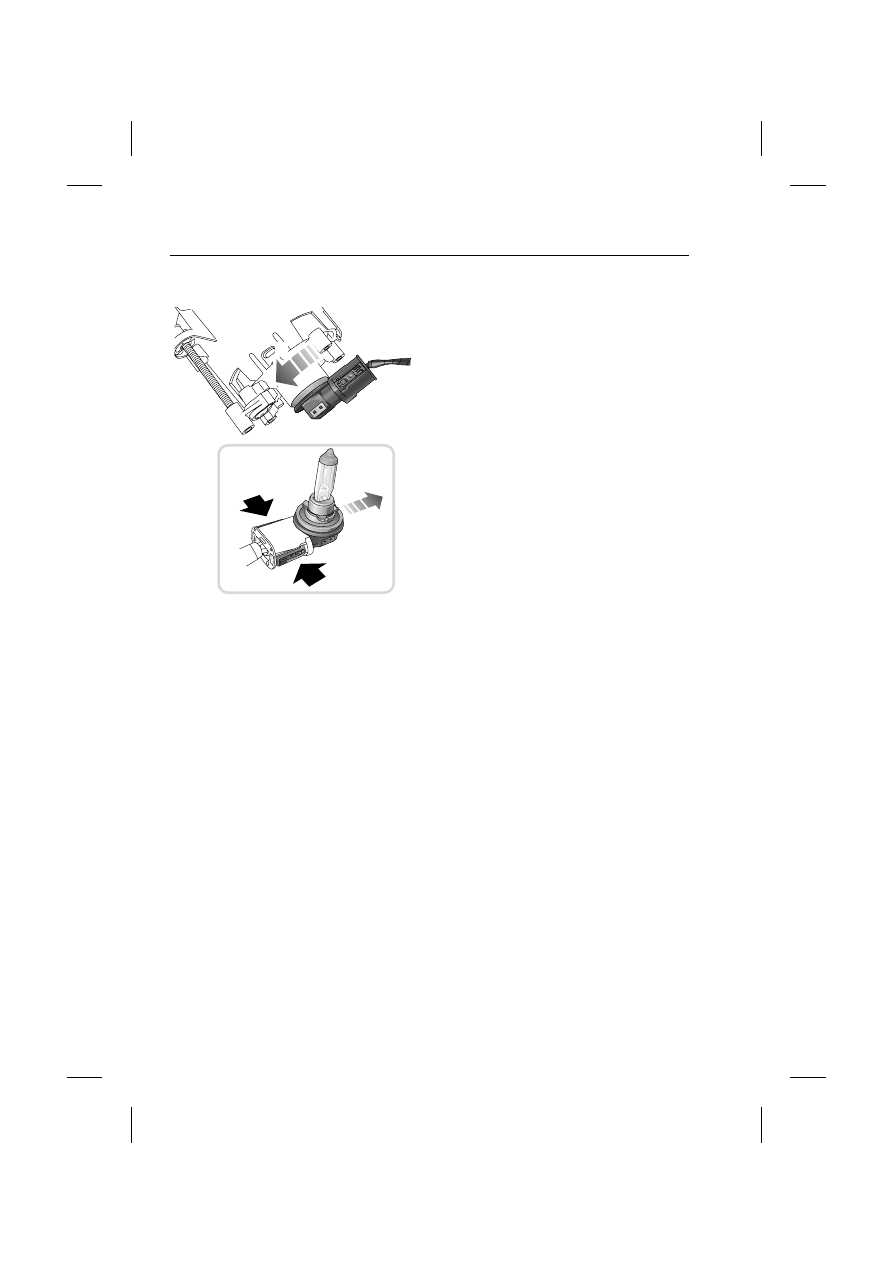

Замена лампы

1. Поверните патрон лампы против

часовой стрелки для
разблокировки, затем извлеките
лампу вместе с разъёмом.

2. Чтобы извлечь лампу, отожмите

две защелки (указаны широкими
стрелками), затем извлеките
лампу из патрона.

3. Замените лампу. См. ТАБЛИЦА

ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК
ЛАМП (на стр. 137).
• Перед установкой новой лампы

отметьте положение плоской
поверхности и выступа на
противоположной круглой
форме фланца установки лампы.
Выступ служит направляющей
для правильного расположения
лампы в патроне.

• Не прикасайтесь к стеклу лампы

пальцами. При необходимости
очистите лампу метиловым
спиртом.

4. Вставьте новую лампу и повторите

вышеописанные процедуры в
обратном порядке.

Примечание: После замены лампы
противотуманной фары следует
проверить направление света с
помощью квалифицированного
специалиста.

E80595

2

1

133

Световые приборы

R

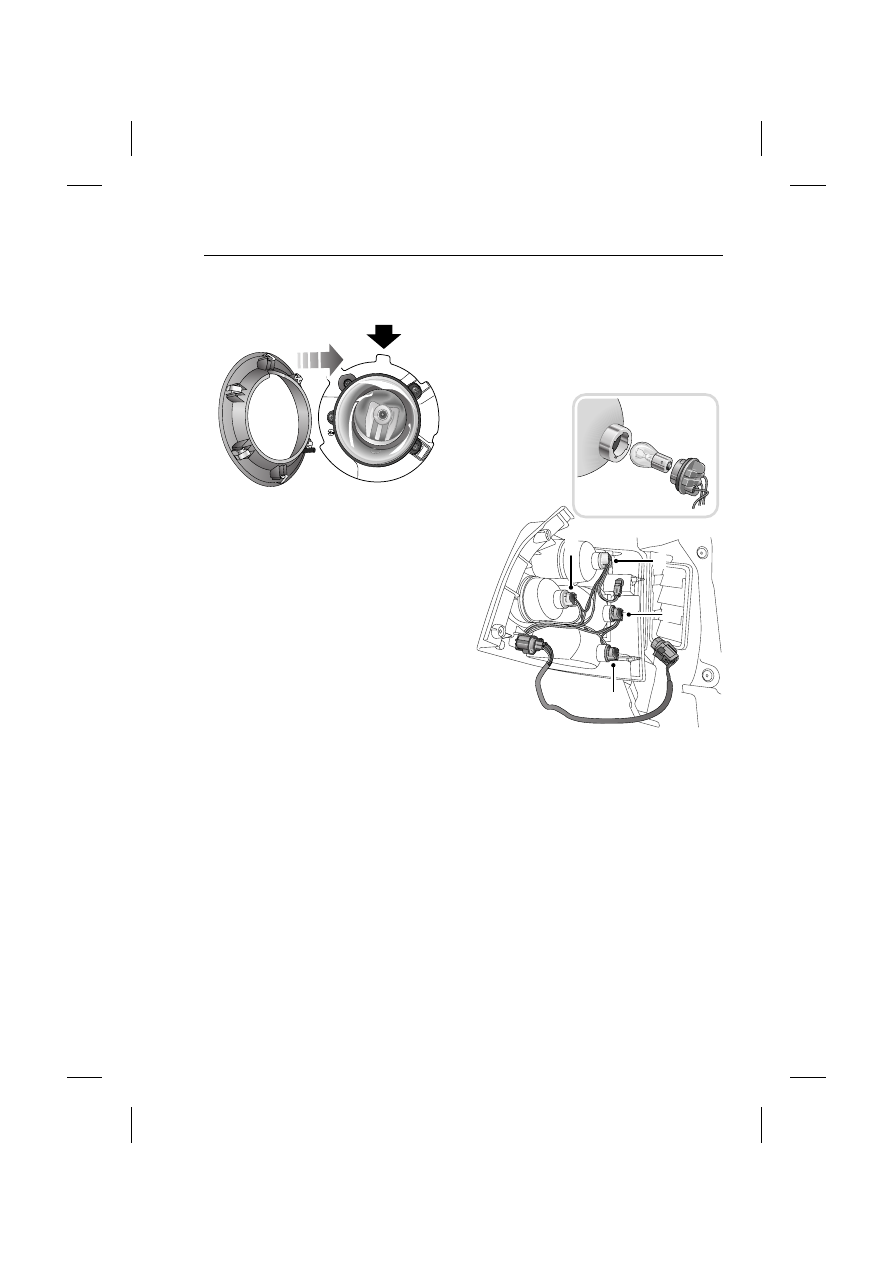

Установка противотуманной
фары

1. Поместите противотуманную фару

в передний бампер и закрепите
винтами.

2. Совместите пружинный зажим над

прорезью с верхним посадочным
местом в бампере и вставьте в
посадочное место.

3. Вставьте нижнюю часть

обрамления противотуманной
фары на место, надавив с
некоторым усилием вперед.

Примечание: Форма обрамления
противотуманной фары такова,
что фару можно установить только в
одно положение.

Лампа заднего фонаря

После снятия блока заднего фонаря к
каждой лампе можно получить доступ
путем откручивания ее крышки
разъёма. См. СНЯТИЕ ЗАДНЕГО
ФОНАРЯ (на стр. 123).

1. Стоп-сигнал/задний габаритный

фонарь

2. Указатель заднего хода

3. Указатель поворота

4. Защита задней противотуманной

фары

E80596

2

1

2

4

3

E90889
