1.

3.

2.

1.

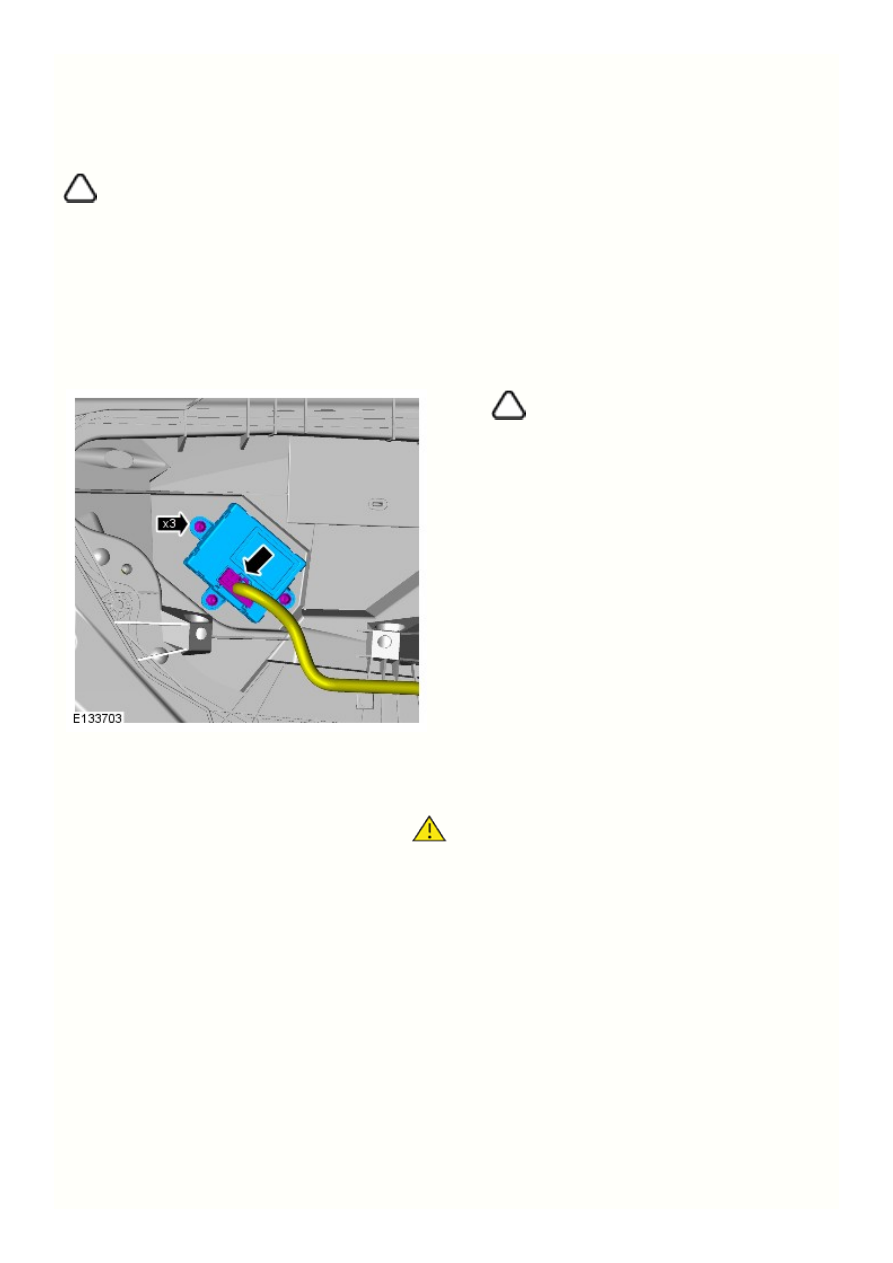

Многофункциональные электронные модули - Модуль задней двери (RDM)

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Rear Door Trim Panel (501-05, Снятие и

установка).

ПРИМЕЧАНИЕ: Показана левая сторона, справа



выполняется аналогичным образом.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Если установлен новый элемент,



сконфигурируйте его с помощью диагностического оборудования,
одобренного компанией Land Rover.

Установите элементы, выполнив действия в последовательности, обратной
порядку разборки.

4.

3.

2.

1.

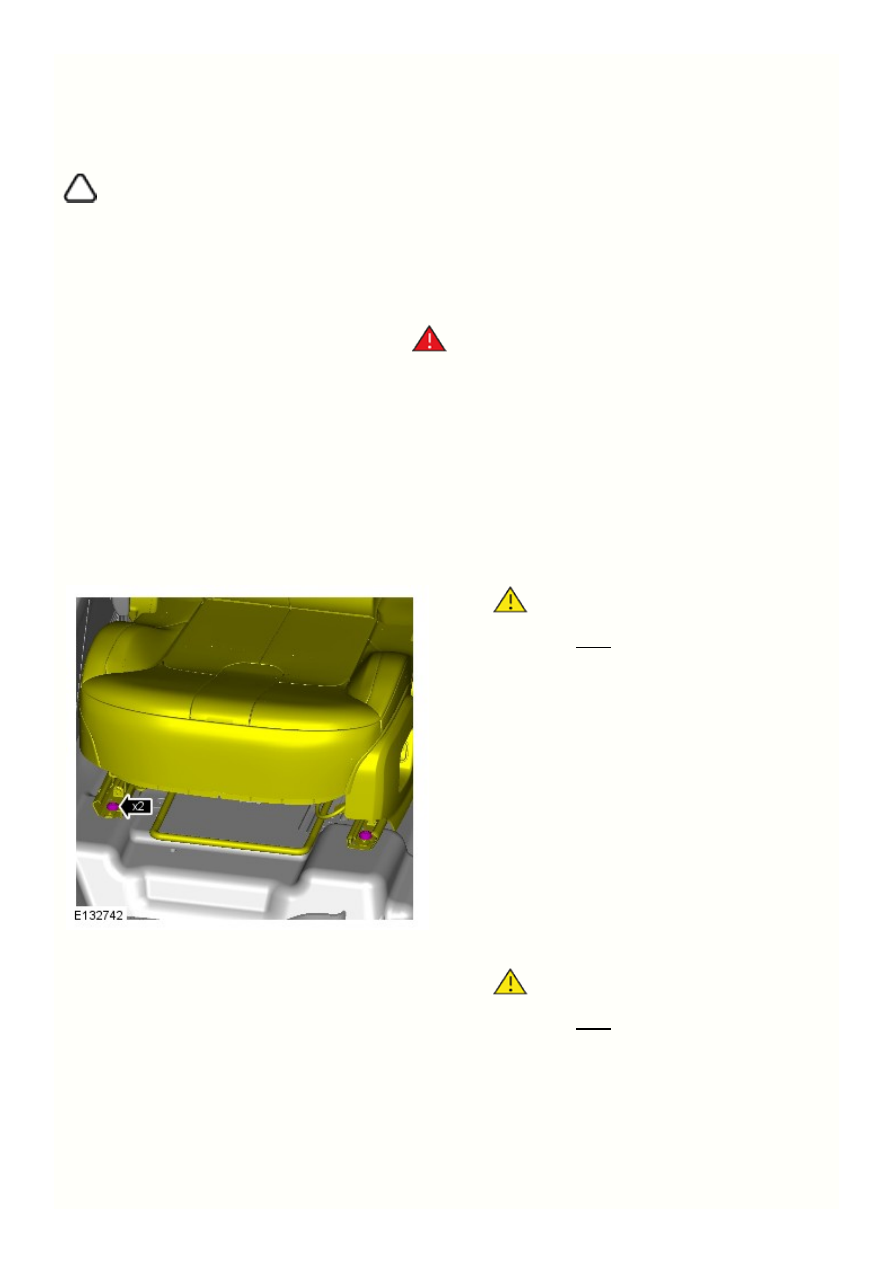

Многофункциональные электронные модули - Модуль сиденья водителя (DSM)

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Отсоедините провод "массы" аккумулятора.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

ПРЕДУПРЕЖДЕНИЕ: Во избежание случайного раскрытия



требуется разрядить источник резервного питания модуля управления
системой пассивной безопасности. После отсоединения провода(ов) массы
аккумуляторной батареи выждите не менее двух минут, прежде чем
выполнять ремонт или регулировку системы подушек и ремней
безопасности (SRS), либо компонентов, расположенных рядом с датчиками
системы SRS. Несоблюдение этих требований может привести к
несчастному случаю.

Обезопасьте систему SRS.

Обратитесь к процедуре: Standard Workshop Practices (100-00, Описание и
принцип действия).

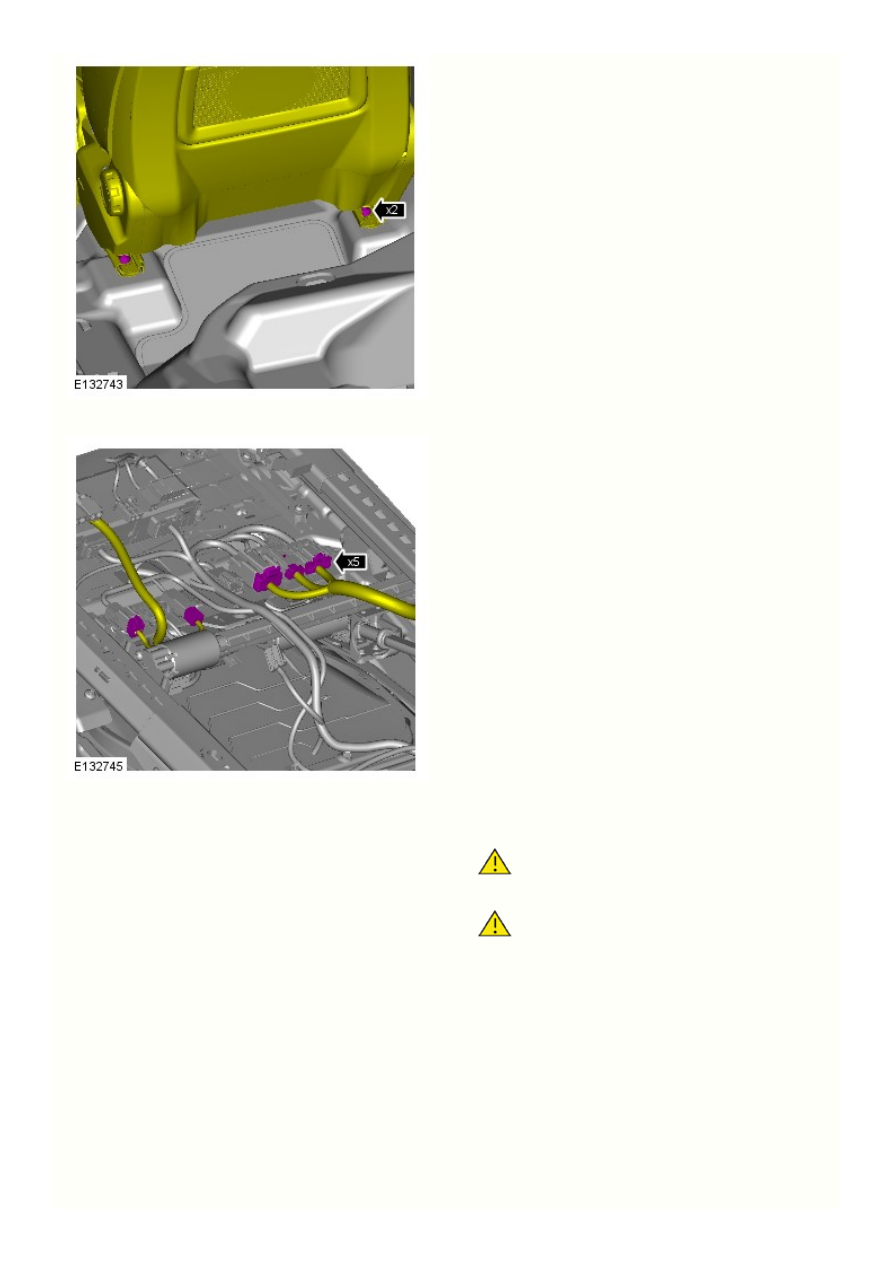

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.





Момент затяжки:

40 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.





Момент затяжки:

40 Nm

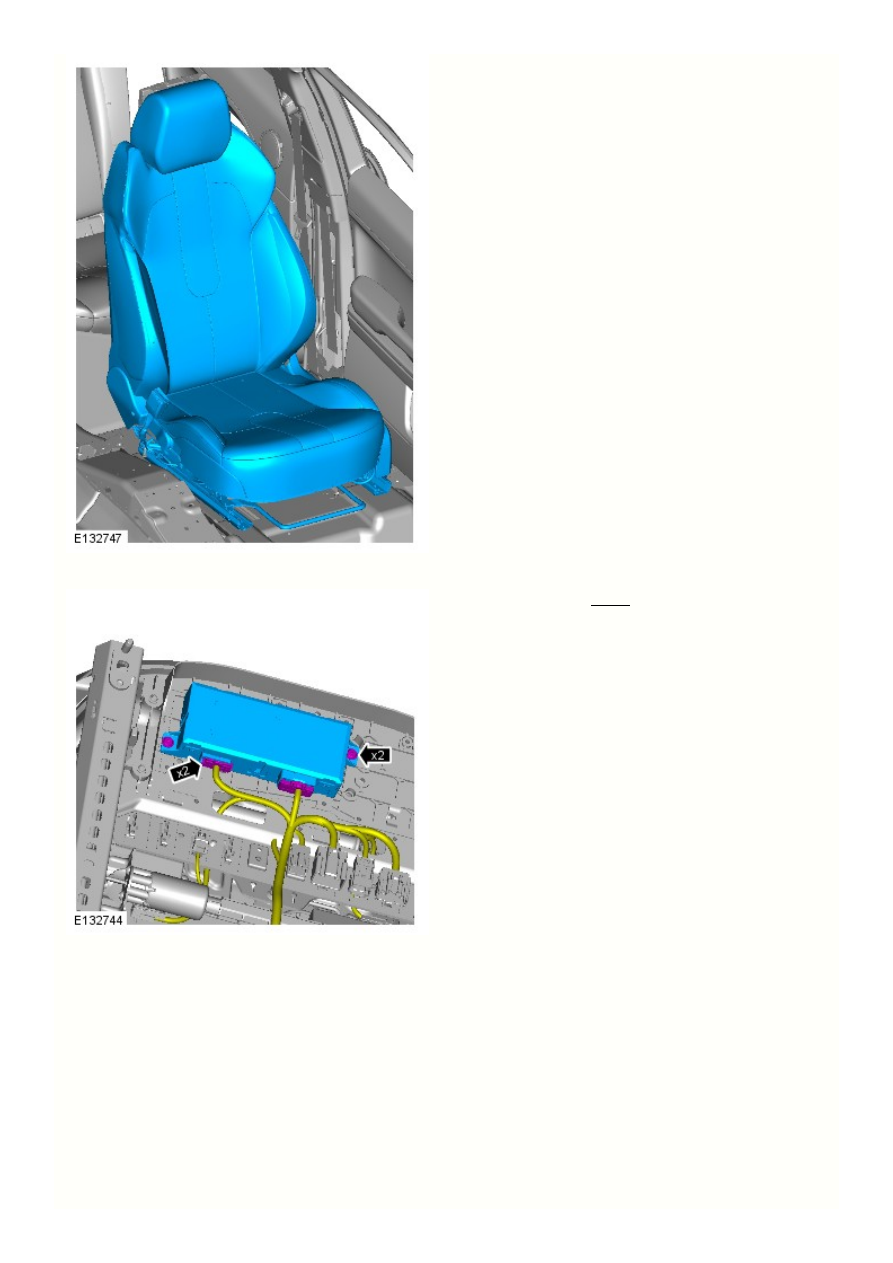

6.

5.

Предостережения:

Во избежание повреждения защитите окружающее



лакокрасочное покрытие.

Следует проявлять осторожность, чтобы не повредить



прилегающие детали.

2.

1.

7.



Момент затяжки:

2,5 Nm

Установка

Установка выполняется в последовательности обратной порядку

разборки.

Если установлен новый элемент, сконфигурируйте его с помощью

диагностического оборудования, одобренного компанией Land Rover.
