Наружное освещение - Задние фонари, стояночные огни, фонари освещения номерного
знака

Диагностика и проверки

Принципы работы

Подробное описание габаритных огней, заднего фонаря и лампы освещения номерного знака см. в соответствующем разделе
"Описание и работа" руководства по ремонту. За дополнительной информацией обратитесь к:

 (417-01 Наружное

Наружное освещение

освещение, Описание и принцип действия).

Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля

 . Подстановка блоков



ЗАПРЕЩЕНА

управления не гарантирует подтверждения неисправности и, кроме того, может вызвать дополнительные неисправности в
проверяемом автомобиле и (или) в автомобиле, с которого снимаются блоки.

Примечания:

Если предполагается неисправность блока управления или элемента, и на автомобиль продолжают распространяться



гарантийные обязательства изготовителя, перед установкой нового блока/элемента обратитесь к руководству по гарантийной политике
и процедурам, или выясните, не требуется ли для замены предварительное разрешение согласно какой-либо действующей
специальной программе.

При выполнении проверок напряжения или сопротивления всегда используйте цифровой мультиметр с точностью до трех



десятичных разрядов и с действующим калибровочным сертификатом. При проверке сопротивления обязательно учитывайте
сопротивление проводов цифрового мультиметра.

Перед началом диагностических процедур с использованием тестов локализации неисправности проверьте и устраните



основные неисправности.

Убедитесь в обоснованности жалобы клиента

Проведите осмотр на предмет явных признаков повреждений и целостности системы

Наружный осмотр

Механика

Электрика

Переключатель освещения
Габаритные фонари
Задние фонари
Фонари освещения номерного знака

Плавкие предохранители
Жгуты проводов и электрические разъемы
Центральная распределительная коробка

Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к

последующим действиям устраните ее (если это возможно)

Если причина не очевидна при осмотре, проверьте признак неисправности и обратитесь к таблице признаков

неисправности, или проверьте на наличие кодов DTC и обратитесь к Указателю диагностических кодов неисправности (DTC)

Проверьте DDW на наличие открытых кампаний. Обратитесь к соответствующим бюллетеням и сообщениям SSM, имеющим

отношение к конкретной жалобе клиента, и выполните рекомендации при необходимости

Таблица признаков неисправностей

Признак

Возможные причины

Действие

Не работает
габаритный фонарь(и)

Неисправность систем кузова
Неисправность переключателя
освещения
Цепь габаритных фонарей – короткое
замыкание на массу/цепь питания,
обрыв цепи, высокое сопротивление
Не работает светодиод габаритного
фонаря

С помощью одобренной изготовителем
диагностической системы проверьте центральную
распределительную коробку на наличие DTC и
обратитесь к соответствующему указателю кодов DTC
Установите новый переключатель освещения
Пользуясь электрическими схемами, проверьте цепь
габаритных фонарей на наличие короткого замыкания
на массу/источник питания, обрыва цепи, высокого
сопротивления

Установите новую фару

Не работает задний
габаритный фонарь(и) /
фонарь освещения
номерного знака

Неисправность систем кузова
Неисправность переключателя
освещения
Цепь заднего габаритного фонаря /
фонарей освещения номерного знака
– короткое замыкание на массу/цепь
питания, обрыв цепи, высокое
сопротивление
Неисправность светодиода заднего
габаритного фонаря
Неисправность светодиода фонаря
освещения номерного знака

С помощью одобренной изготовителем
диагностической системы проверьте центральную
распределительную коробку на наличие DTC и
обратитесь к соответствующему указателю кодов DTC
Установите новый переключатель освещения
Пользуясь электрическими схемами, проверьте цепь
заднего габаритного фонаря / фонарей освещения
номерного знака на наличие короткого замыкания на
массу/цепь питания, обрыва цепи, высокого
сопротивления
Установите новый стоп-сигнал/задний габаритный
фонарь
Установите новый фонарь освещения номерного знака

Тусклый свет
габаритных фонарей

Неисправность систем кузова
Цепь габаритного фонаря – высокое
сопротивление
Не работает светодиод габаритного
фонаря

С помощью одобренной изготовителем
диагностической системы проверьте центральную
распределительную коробку на наличие DTC и
обратитесь к соответствующему указателю кодов DTC
Пользуясь электрическими схемами, проверьте цепь
габаритного фонаря на наличие высокого
сопротивления
Установите новую фару

Тусклый свет заднего
габаритного фонаря(ей)
/ фонарей освещения
номерного знака

Неисправность систем кузова
Цепь заднего габаритного
фонаря/фонарей освещения
номерного знака – высокое
сопротивление
Неисправность светодиода заднего
габаритного фонаря
Неисправность светодиода фонаря
освещения номерного знака

С помощью одобренной изготовителем
диагностической системы проверьте центральную
распределительную коробку на наличие DTC и
обратитесь к соответствующему указателю кодов DTC
Пользуясь электрическими схемами, проверьте
электрическую цепь габаритных фонарей / фонарей
освещения номерного знака на наличие высокого
сопротивления
Установите новый стоп-сигнал/задний габаритный
фонарь
Установите новый фонарь освещения номерного знака

Габаритный фонарь(и)
постоянно горят

Неисправность систем кузова
Неисправность переключателя
освещения
Цепь габаритных фонарей – короткое
замыкание на цепь питания

С помощью одобренной изготовителем
диагностической системы проверьте центральную
распределительную коробку на наличие DTC и
обратитесь к соответствующему указателю кодов DTC
Установите новый переключатель освещения
Пользуясь электрическими схемами, проверьте цепь
габаритных фонарей на наличие короткого замыкания
на цепь питания

Постоянно горит задний
габаритный фонарь(и) /
фонарь(и) освещения
номерного знака

Неисправность систем кузова
Неисправность переключателя
освещения
Цепь задних габаритных
фонарей/фонарей освещения
номерного знака – короткое
замыкание на цепь питания

С помощью одобренной изготовителем
диагностической системы проверьте центральную
распределительную коробку на наличие DTC и
обратитесь к соответствующему указателю кодов DTC
Установите новый переключатель освещения
Пользуясь электрическими схемами, проверьте
электрическую цепь заднего габаритного
фонаря/фонарей освещения номерного знака на
наличие короткого замыкания на цепь питания

Образование конденсата в передних и задних световых приборах

Некоторые клиенты жалуются на образование конденсата/запотевание внутри наружных световых приборов. Конденсат или
запотевание являются естественным физическим явлением, которое возникает при наличии разницы температур внутри светового
прибора и снаружи него. Образование конденсата является результатом обычных атмосферных условий, и замена светового прибора
не поможет устранить эту проблему. После внедрения в производство прозрачных рассеивателей запотевание стало более заметным,
но никак не влияет на рабочие характеристики световых приборов. Запотевание исчезает через некоторое время после включения
световых приборов или при более высоких температурах окружающего воздуха

3.

2.

1.

Проверку светового прибора, в котором возникает запотевание, следует проводить после использования всех функций светового
прибора в течение 30 минут. Если в течение этого времени запотевание начинает исчезать, то герметичность светового прибора НЕ
нарушена и его прозрачность не ухудшена. В этом случае световой прибор НЕ подлежит замене

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что крышки ламп правильно установлены. Также убедитесь, что все сапуны (трубки или



мембранные заглушки) правильно установлены и не закупорены грязью или мусором. Все это может стать причиной образования
конденсата. Если причина возникновения конденсата в этом, следует просушить световой прибор и обеспечить правильную установку
крышек

Примечания:

В руководстве по эксплуатации автомобиля четко сказано, что на внутренней поверхности рассеивателей световых приборов



может появляться конденсат в зависимости от атмосферных условий. Запотевание не влияет на работу фар и исчезает в процессе
нормальной эксплуатации

Лужицы воды и сильное запотевание могут указывать на нарушение герметичности светового прибора. Проверьте наличие



повреждений и осмотрите крышки и сапуны

В связи с различной компоновкой оборудования степень запотевания световых приборов на противоположных сторонах



автомобиля может различаться. Соответственно, скорость исчезновения запотевания также будет различаться

При возврате компонентов к каждому из них должны быть приложены фотографии степени запотевания до и после периода



просушки. Отсутствие фотографий может стать причиной отказа по гарантийной рекламации

Этот информационный бюллетень содержит примеры допустимого конденсата, образующегося при обычных атмосферных



условиях. На внутренних поверхностях прозрачных рассеивателей может появляться легкое запотевание, которое никак не влияет на
работу фары. В ходе нормальной эксплуатации такое запотевание испарится через систему вентиляции светового прибора

Образование конденсата может быть более интенсивным весной и осенью в связи с повышенной влажностью воздуха. Запотевание
может появляться с обеих сторон рассеивателя при наличии разницы температур. Это часто можно видеть в вечернее и утреннее
время или при контакте холодной воды с теплым рассеивателем. Солнечный свет неравномерно нагревает поверхность рассеивателя.
На участках, куда падают прямые солнечные лучи, температура будет приблизительно на 10 °С выше, чем в других областях светового
прибора. Когда теплый воздух начинает циркулировать внутри светового прибора и входит в контакт с холодными поверхностями, на
рассеивателе может сконденсироваться влага, которая содержится в теплом воздухе. Запотевание может возникнуть во время мойки
автомобиля холодной водой в жаркую погоду, а также когда фары автомобиля нагреты, и наоборот. Это явление имеет тот же
механизм, что и образование конденсата на поверхности оконного стекла

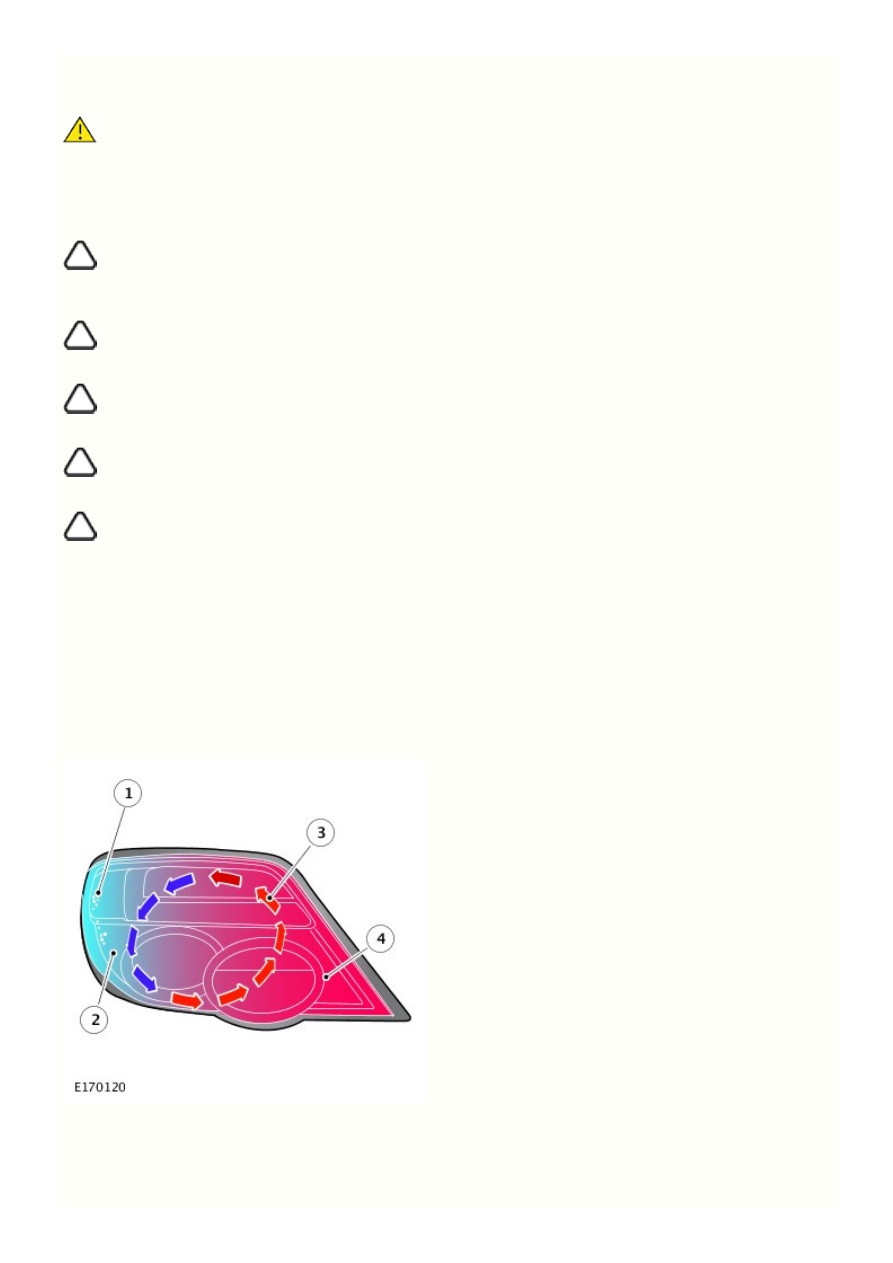

На следующем рисунке показан этот процесс:

Образование влаги

Холодные поверхности

Циркуляция воздуха (конвекция)

4. Теплые поверхности

Приведенные ниже примеры отображают приемлемое запотевание наружных световых приборов. Такие случаи НЕ покрываются
гарантией, и световой прибор НЕ подлежит замене

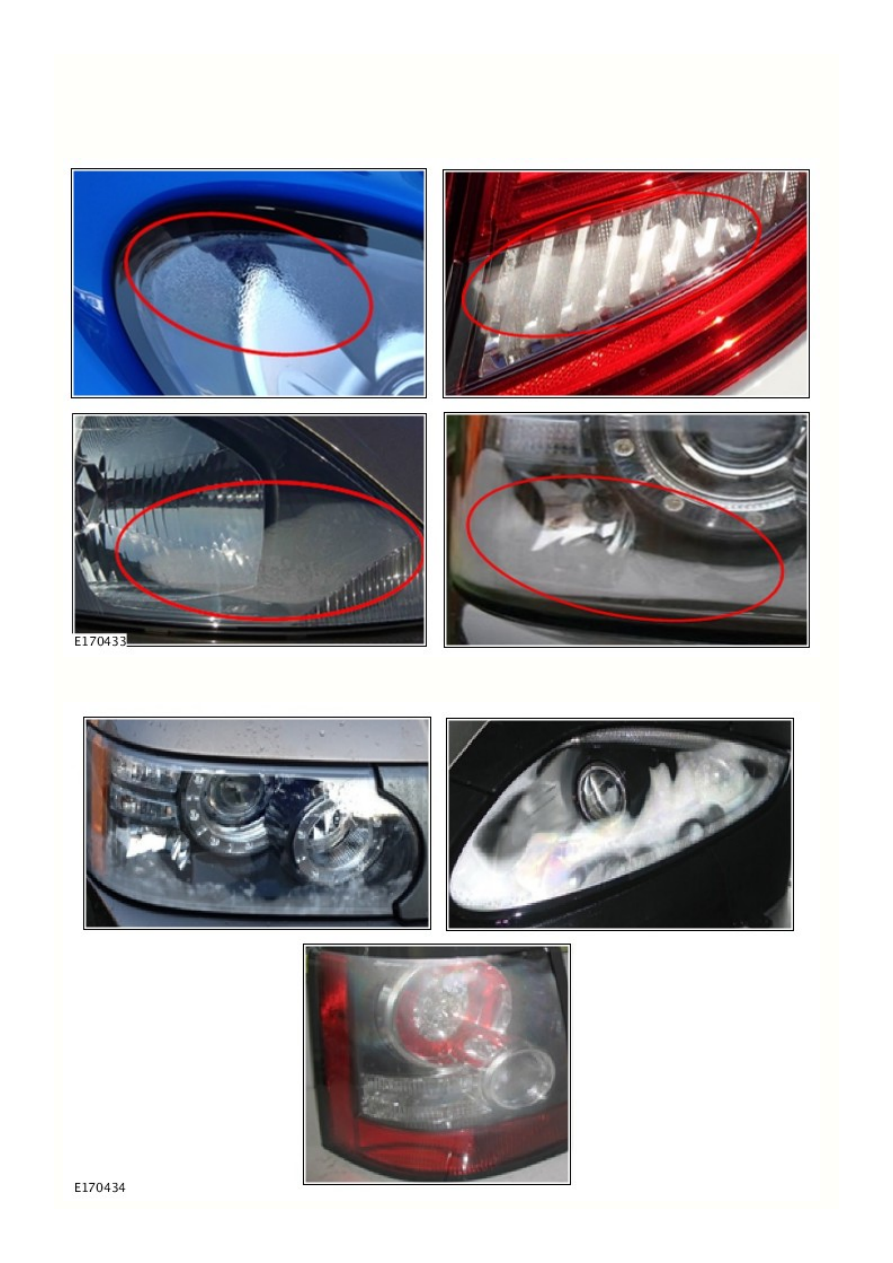

На фотографиях, приведенных ниже, отсутствуют видимые потеки, струи и капли на запотевшей поверхности

На фотографиях, приведенных ниже, запотевание не препятствует обзору внутренней поверхности светового прибора
