4.

3.

2.

1.

Наружное освещение - Регулировка фар

Общие процедуры

ПРИМЕЧАНИЕ: Настройка световых пучков фар: на 1,2% ниже горизонтальной линии и параллельно.



Установите оборудование для регулировки пучка дальнего света

напротив одной из фар.

Включите фары и переключите их в режим ближнего света.

ПРИМЕЧАНИЕ: На автомобилях для стран



Северной Америки возможна регулировка только по
вертикали.

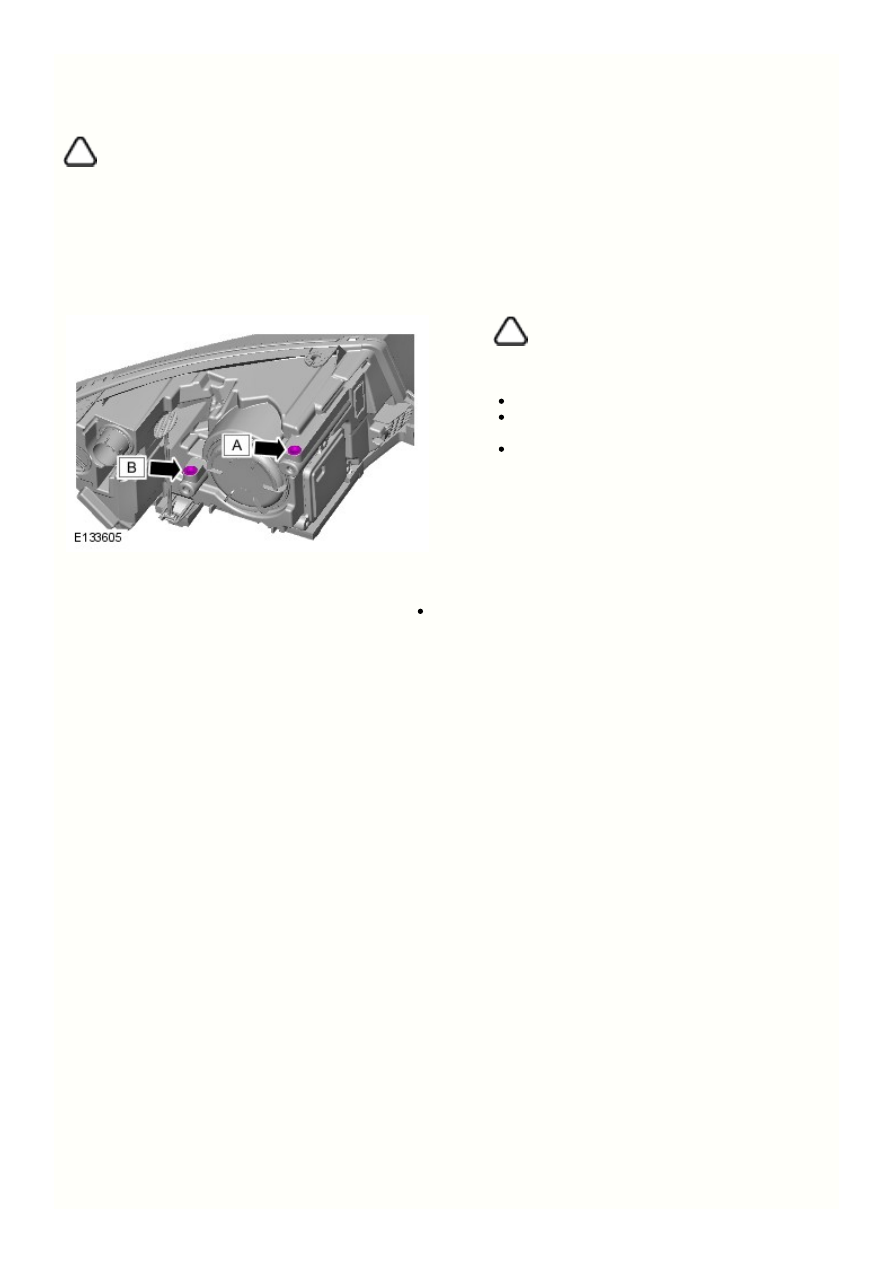

Отрегулируйте фары, используя торцовый ключ.
Для корректировки по горизонтали вращайте
регулятор «A».
Для корректировки по вертикали вращайте регулятор
«В».



Чтобы отрегулировать вторую фару, повторите описанную выше
процедуру.

4.

3.

2.

1.

Наружное освещение - Регулировка передних противотуманных фар

Общие процедуры

ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью



соответствуют действительности.

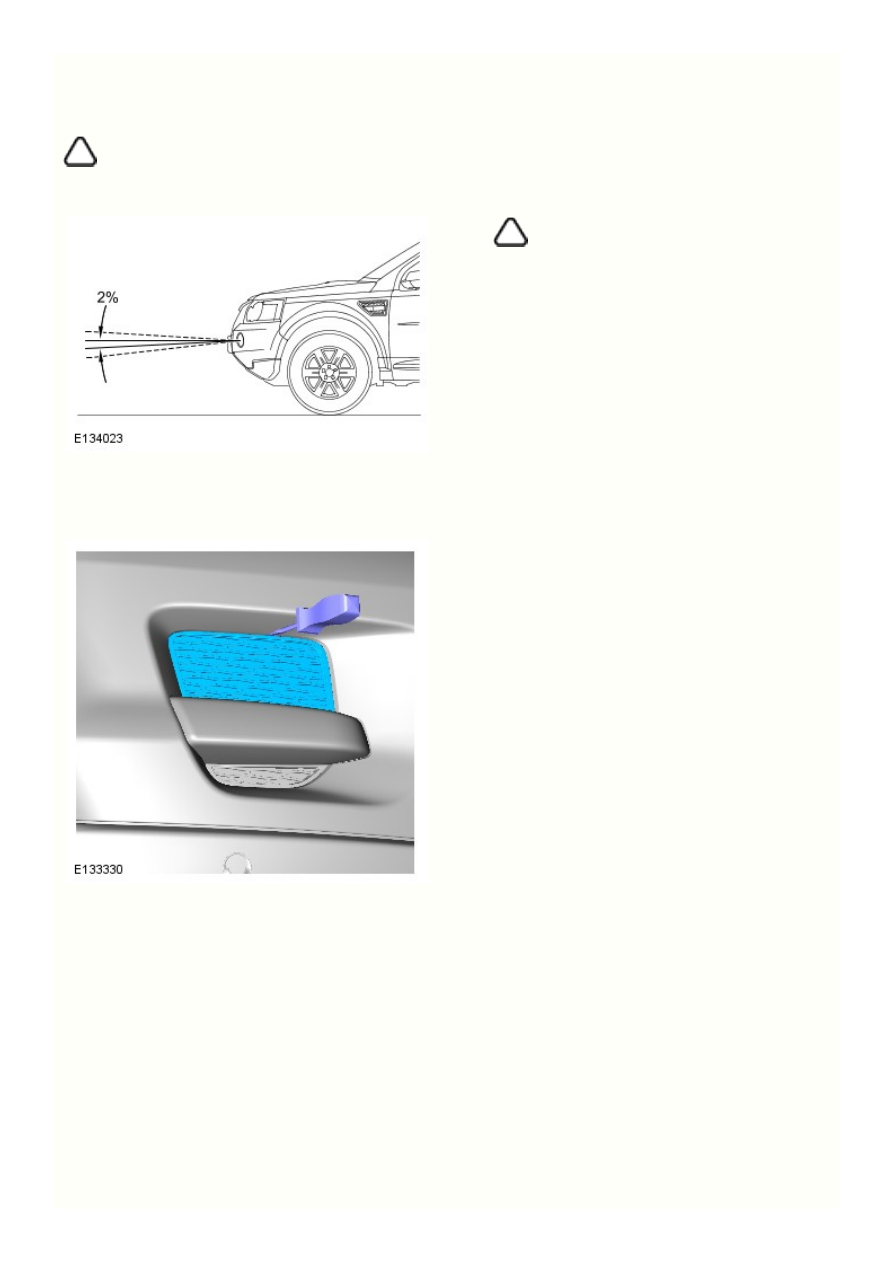

ПРИМЕЧАНИЕ: Настройка световых пучков



противотуманных фар: на 2% ниже горизонтальной линии и
параллельно.

Проверьте регулировку луча противотуманной фары.

Совместите устройство настройки луча с одной противотуманной фарой.

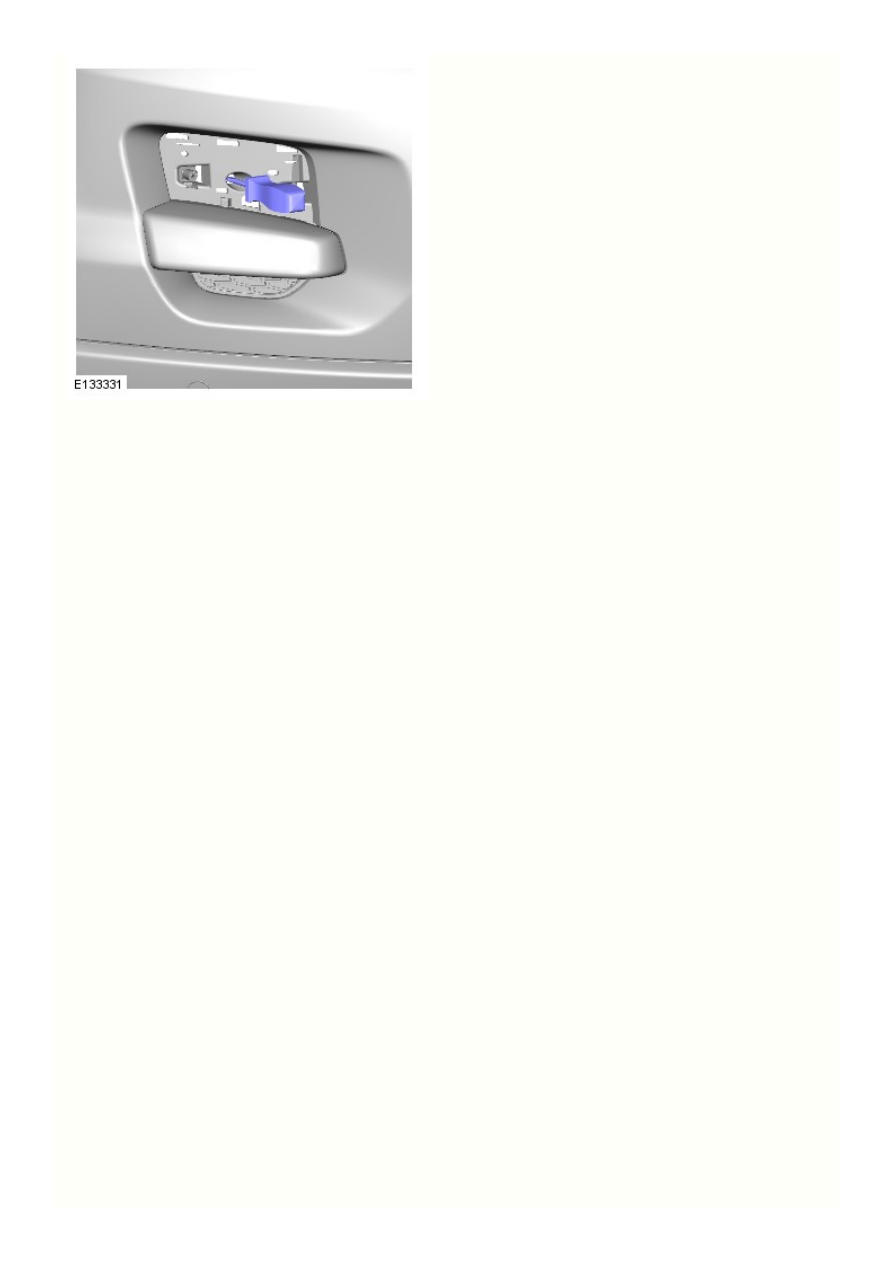

Отрегулируйте противотуманную фару.

5. Чтобы отрегулировать вторую противотуманную фару, повторите
описанную выше процедуру.

4.

3.

2.

1.

Наружное освещение - Левая противотуманная фара

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



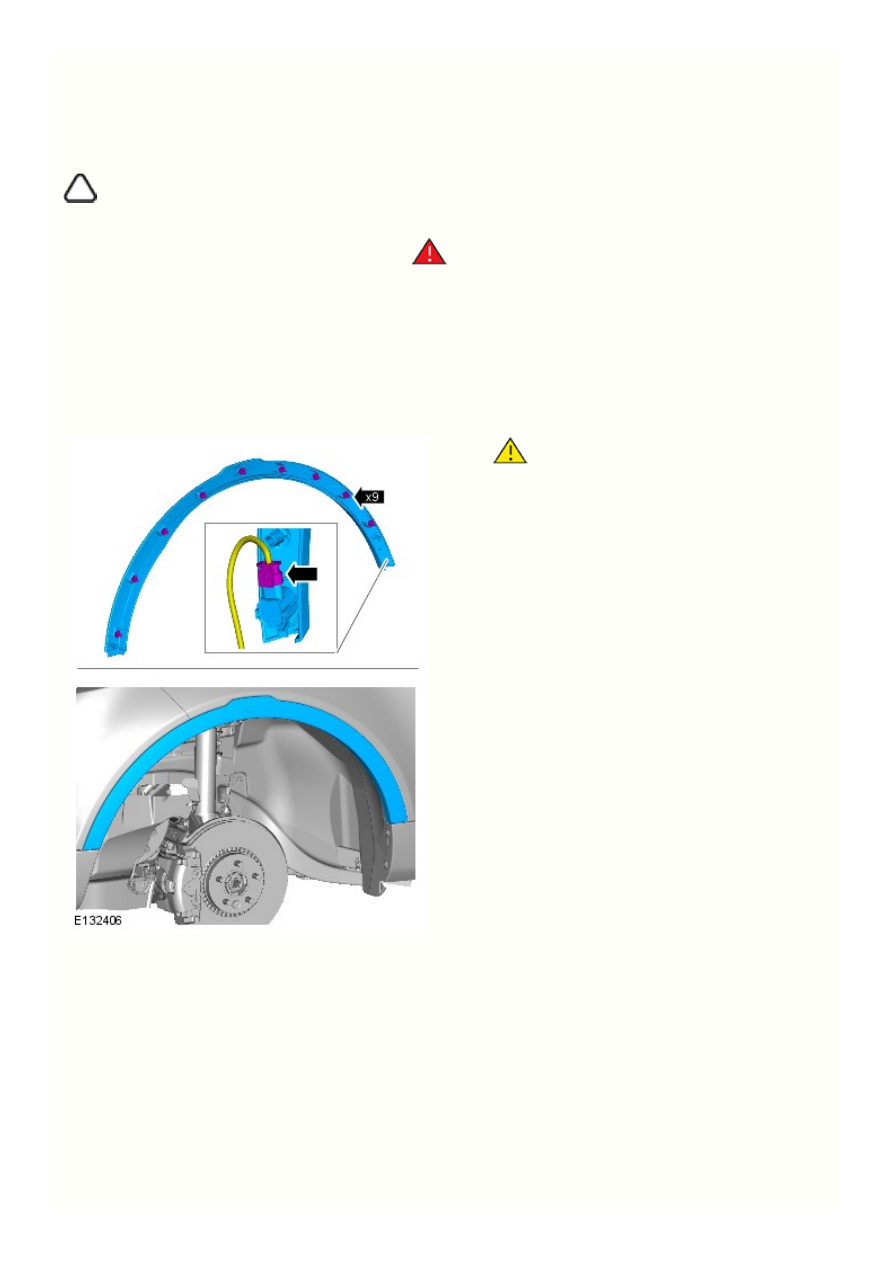

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Снимите левое переднее колесо с шиной.

Обратитесь к процедуре: Wheel and Tire (204-04, Снятие и установка).

ПРЕДОСТЕРЕЖЕНИЕ: Соблюдайте предельную



осторожность, чтобы не повредить элемент.
