K1: ПРОВЕРЬТЕ ПАРАМЕТРЫ КОНФИГУРАЦИИ АВТОМОБИЛЯ

Используя органы управления сенсорным экраном, перейдите в меню диагностики (1) в InControl™ Apps и
выберите экран параметров конфигурации автомобиля

Сведения, показанные на экране параметров конфигурации автомобиля, соответствуют фактическому состоянию
автомобиля?
Да

 .

ПЕРЕЙДИТЕ к K2

Нет

Перепрошейте блок телефонного интерфейса с использованием правильных параметров конфигурации
автомобиля

K2: ПРОВЕРКА ПОДКЛЮЧЕНИЯ И СОДЕРЖИМОГО USB НАКОПИТЕЛЯ

Убедитесь, что USB накопитель подключен к правильному входному порту

Проверьте, что на USB накопитель загружена правильная версия обновления программного обеспечения
InControl™ Apps

USB накопитель с загруженной правильной версией обновления программного обеспечения InControl™ Apps подключен
к правильному входному порту?
Да

 .

ПЕРЕЙДИТЕ к K3

Нет

Убедитесь, что USB накопитель подключен к правильному входному порту и на нем загружена правильная версия
обновления программного обеспечения InControl™ Apps. Сообщите клиенту о том, как выполнять эти операции в
будущем

K3: ПРОВЕРКА РАБОТОСПОСОБНОСТИ USB НАКОПИТЕЛЯ

Убедитесь, что USB накопитель работает правильно (попробуйте установить обновление программного
обеспечения InControl™ Apps с USB накопителя)

Можно ли использовать другие USB накопители для успешного обновления программного обеспечения InControl™
Apps?
Да

USB накопитель может быть неисправен. Посоветуйте клиенту заменить его на поддерживаемый/работоспособный
USB накопитель

Нет

Проверьте, что система InControl™ Apps пытается подключиться к другим устройствам, подключенным к порту
USB. Если при подключении устройства к соответствующему входному порту попытки соединения отсутствуют, то
Перейдите к PINPOINT-ТЕСТУ

F.

PINPOINT-ТЕСТ L : ПРИ ПОПЫТКЕ ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ОТОБРАЖАЕТСЯ
ВСПЛЫВАЮЩЕЕ ОКНО "‘VEHICLE IN MOTION" (АВТОМОБИЛЬ В ДВИЖЕНИИ)

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

L1: ПРОВЕРКА СКОРОСТИ АВТОМОБИЛЯ ВО ВРЕМЯ ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Определите, что во время обновления программного обеспечения автомобиль не находится в движении

Автомобиль находился в движении во время обновления программного обеспечения?
Да

Обновления программного обеспечения можно выполнять только на неподвижном автомобиле. Дайте
соответствующие рекомендации клиенту

Нет

Проверьте, не существуют ли какие-либо другие неисправности автомобиля или коды DTC, которые могут
помешать определению скорости автомобиля (если не получен сигнал скорости, система InControl™ Apps будет
считать, что автомобиль находится в движении, и запуск приложений, для которых существует ограничение по
скорости, будет невозможен, даже если автомобиль на самом деле стоит). При необходимости отремонтируйте

PINPOINT-ТЕСТ M : ОТОБРАЖАЕТСЯ ВСПЛЫВАЮЩЕЕ ОКНО "‘VEHICLE IN MOTION" (АВТОМОБИЛЬ В ДВИЖЕНИИ)

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

M1: ПРОВЕРКА СТАТУСА СКОРОСТИ АВТОМОБИЛЯ

Автомобиль находится в движении во время отображения всплывающего окна?

Автомобиль находился в движении во время отображения всплывающего окна?
Да

 .

ПЕРЕЙДИТЕ к M3

Нет

 .

ПЕРЕЙДИТЕ к M2

M2: ПРОВЕРЬТЕ ПАРАМЕТРЫ КОНФИГУРАЦИИ АВТОМОБИЛЯ

Используя органы управления сенсорным экраном, перейдите в меню диагностики (1) в InControl™ Apps и
выберите экран параметров конфигурации автомобиля

Сведения, показанные на экране параметров конфигурации автомобиля, соответствуют фактическому состоянию
автомобиля?
Да

 .

ПЕРЕЙДИТЕ к M3

Нет

1

1

1

1

1

1

Перепрошейте блок телефонного интерфейса с использованием правильных параметров конфигурации
автомобиля

M3: ПРОВЕРЬТЕ НАЛИЧИЕ ДРУГИХ НЕИСПРАВНОСТЕЙ, СВЯЗАННЫХ С ДВИЖЕНИЕМ АВТОМОБИЛЯ, ИЛИ КОДОВ DTC

Проверьте наличие связанных неисправностей/кодов DTC, которые будут означать, что состояние движения
автомобиля неизвестно

Существуют ли другие неисправности/коды DTC, которые будут означать, что состояние движения автомобиля
неизвестно?
Да

Если сигнал скорости не получен, система InControl™ Apps будет считать, что автомобиль находится в движении, и
запуск приложений, для которых существует ограничение по скорости, будет невозможен, даже если автомобиль
на самом деле стоит. При необходимости отремонтируйте

Нет

 .

ПЕРЕЙДИТЕ к M4

M4: ПРОВЕРКА ТОГО, ЧТО ПРИЛОЖЕНИЕ ИСПОЛЬЗОВАЛОСЬ, КОГДА БЫЛО ПОКАЗАНО ВСПЛЫВАЮЩЕЕ ОКНО ДЛЯ
ПРИЛОЖЕНИЯ С ОГРАНИЧЕНИЕМ ПО СКОРОСТИ

Проверьте характер приложения, используемого во время отображения всплывающего окна

Использовалось ли приложение, когда было показано всплывающее окно для приложения с ограничением по скорости?
Да

Только некоторые приложения могут быть доступны/отображаться, когда автомобиль находится в движении. Дайте
соответствующие рекомендации клиенту

Нет

Убедитесь, что на телефоне установлена последняя версия приложения InControl™ Apps. Установите последние
версии по мере необходимости

PINPOINT-ТЕСТ N : ПРИЛОЖЕНИЕ, ДЕЙСТВИЕ КОТОРОГО НА ДВИЖУЩЕМСЯ АВТОМОБИЛЕ ОГРАНИЧЕНО,
МОЖЕТ БЫТЬ ОТКРЫТО В ТО ВРЕМЯ, КОГДА АВТОМОБИЛЬ НАХОДИТСЯ В ДВИЖЕНИИ

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

N1: ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДРУГИХ ПРИЛОЖЕНИЙ С ОГРАНИЧЕНИЕМ ПО СКОРОСТИ

Проверьте, не было ли открыто во время движения автомобиля другое приложение, действие которого на
движущемся автомобиле ограничено

Было ли открыто во время движения автомобиля другое приложение, действие которого на движущемся автомобиле
ограничено?
Да

 .

ПЕРЕЙДИТЕ к N3

Нет

 .

ПЕРЕЙДИТЕ к N2

N2: ПРОВЕРКА ТЕКУЩЕГО СТАТУСА ПРИЛОЖЕНИЯ В ЧАСТИ ОГРАНИЧЕНИЯ СКОРОСТИ АВТОМОБИЛЯ

Проверьте статус приложения

Не было ли рассматриваемое приложение недавно удалено из списка приложений, для которых есть ограничения по
скорости?
Да

Проинформируйте клиента, что рассматриваемое приложение недавно удалено из списка приложений, для
которых есть ограничения по скорости, и теперь его можно использовать во время движения автомобиля

Нет

 .

ПЕРЕЙДИТЕ к N3

N3: ПРОВЕРКА ВЕРСИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ПРИЛОЖЕНИЯ НА ТЕЛЕФОНЕ/УСТРОЙСТВЕ

Проверьте версию приложения InControl™ Apps, установленного на телефоне/устройстве

На телефоне/устройстве установлена последняя версия приложения InControl™ Apps?
Да

 .

ПЕРЕЙДИТЕ к O1

Нет

Обновите телефон до последней версии приложения InControl™ Apps и попробуйте открыть приложение снова.
Если приложение, для которого есть ограничения по скорости, по-прежнему открыто в то время, когда автомобиль
находится в движении, проверьте, не возникает ли такая же неисправность при использовании другого устройства,
подключенного к системе. Если неисправность не может быть воспроизведена с помощью другого устройства,
вполне вероятно, что проблема заключается в оригинальном телефоне/устройстве. Дайте соответствующие
рекомендации клиенту

PINPOINT-ТЕСТ O : ДАННЫЕ ПОЛОЖЕНИЯ GPS В НАВИГАЦИОННЫХ ПРИЛОЖЕНИЯХ ЯВЛЯЮТСЯ НЕВЕРНЫМИ

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

O1: ПРОВЕРКА РАБОТОСПОСОБНОСТИ ТЕЛЕФОНА/УСТРОЙСТВА ИЛИ НАВИГАЦИОННОГО ПРИЛОЖЕНИЯ

Проверьте данные положения GPS, используя другой телефон/устройство или другое навигационное приложение

Сохраняется ли проблема при использовании другого телефона/устройства или другого навигационного приложения?
Да

 .

ПЕРЕЙДИТЕ к O2

Нет

2

1

1

1

Если неисправность не может быть воспроизведена с помощью другого устройства или другого навигационного
приложения, вполне вероятно, что проблема заключается в оригинальном телефоне/устройстве или приложении.
Дайте соответствующие рекомендации клиенту

O2: ПРОВЕРКА ТИПА ОБОРУДОВАНИЯ СИСТЕМЫ НАВИГАЦИИ

Определите бортовую навигационную систему

Не установлен ли на автомобиле блок определения местонахождения вместо полноценной навигационной системы?
Да

 .

ПЕРЕЙДИТЕ к O4

Нет

 .

ПЕРЕЙДИТЕ к O3

O3: ПРОВЕРКА ДАННЫХ ПОЛОЖЕНИЯ ПО СИСТЕМЕ НАВИГАЦИИ АВТОМОБИЛЯ

Проверьте данные о местоположении, выдаваемые бортовой системой навигации

Правильно ли определяет положение собственная навигационная система автомобиля?
Да

 .

ПЕРЕЙДИТЕ к O4

Нет

Проверьте работу бортовой навигационной системы, поскольку это может быть вероятным источником ошибки.
При необходимости отремонтируйте

O4: ПРОВЕРКА ПОСТУПЛЕНИЯ ПРАВИЛЬНОЙ ИНФОРМАЦИИ GPS В БЛОК ТЕЛЕФОННОГО ИНТЕРФЕЙСА

Перейдите к экрану диагностики 2 в системе InControl™ Apps

Нажмите кнопку "Информация GPS", чтобы проверить состояние информации GPS

Показывает ли экран диагностики InControl™ Apps, что система принимает информацию GPS?
Да

Перепрошейте блок телефонного интерфейса с использованием последней версии программного обеспечения

Нет

Проверьте работу бортовой навигационной системы, поскольку это может быть вероятным источником ошибки.
При необходимости отремонтируйте

Указатель кодов DTC

Перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00.

1.

3.

2.

1.

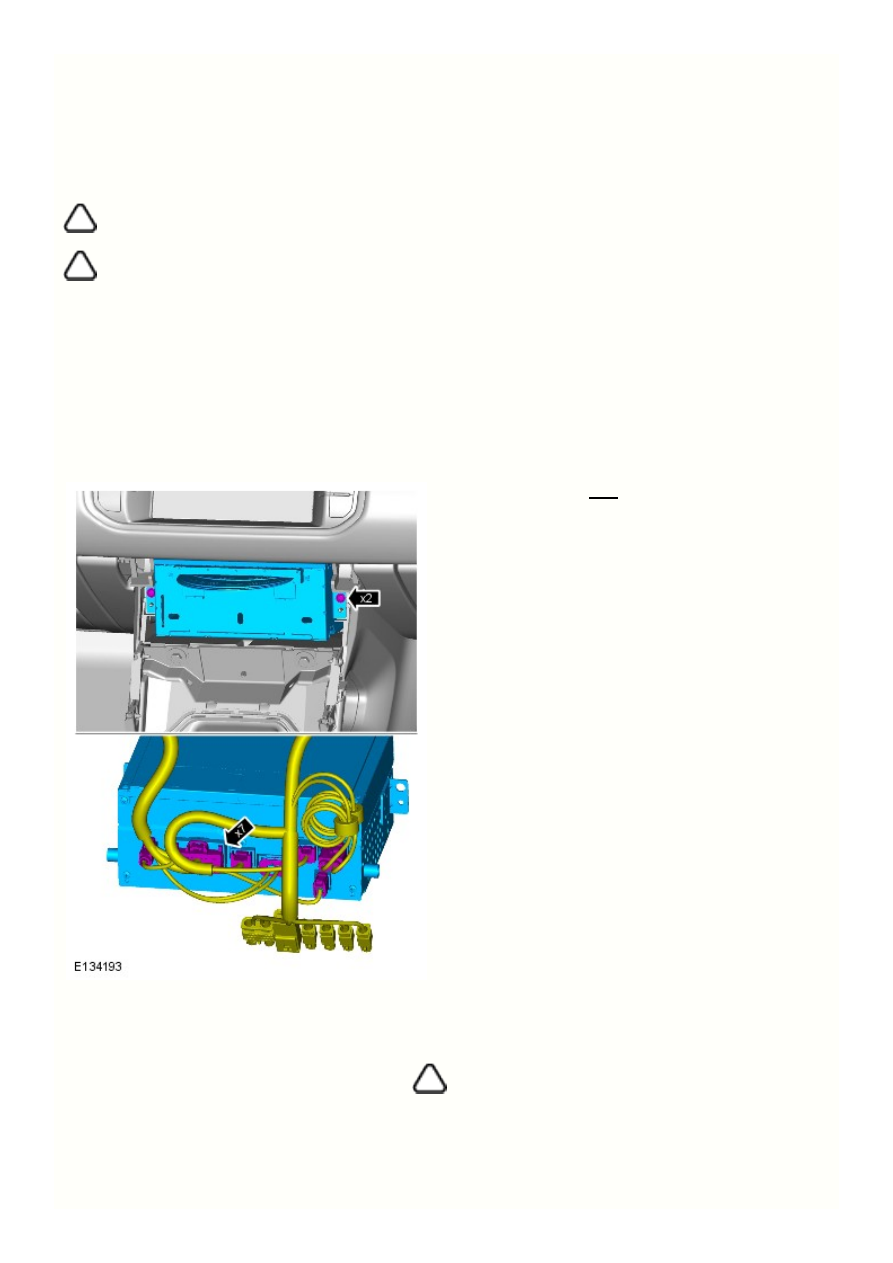

Информационно-развлекательная система - Аудиоблок

Снятие и установка

Снятие

Примечания:

Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Извлеките носитель информации из блока и убедитесь в том, что предварительно заданные настройки клиента записаны для



последующей установки, поскольку во время извлечения данные будут потеряны.

Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Floor Console Upper Section (501-12, Снятие и

установка).



Момент затяжки:

6 Nm

Установка

ПРИМЕЧАНИЕ: Если должен быть установлен новый элемент,



настройте конфигурацию с помощью диагностического оборудования,
одобренного компанией Land Rover.

Установите элементы, выполнив действия в последовательности, обратной
порядку разборки.
