Range Rover Evoque. Руководство - часть 665





9

8

7

6

5

4

3

2

1

Поз.

Наименование

CJB

Модуль системы мониторинга АКБ (BMS)

Аккумуляторная батарея

RJB

ECM

Генератор

Стартер

BJB

Предохранитель стартера

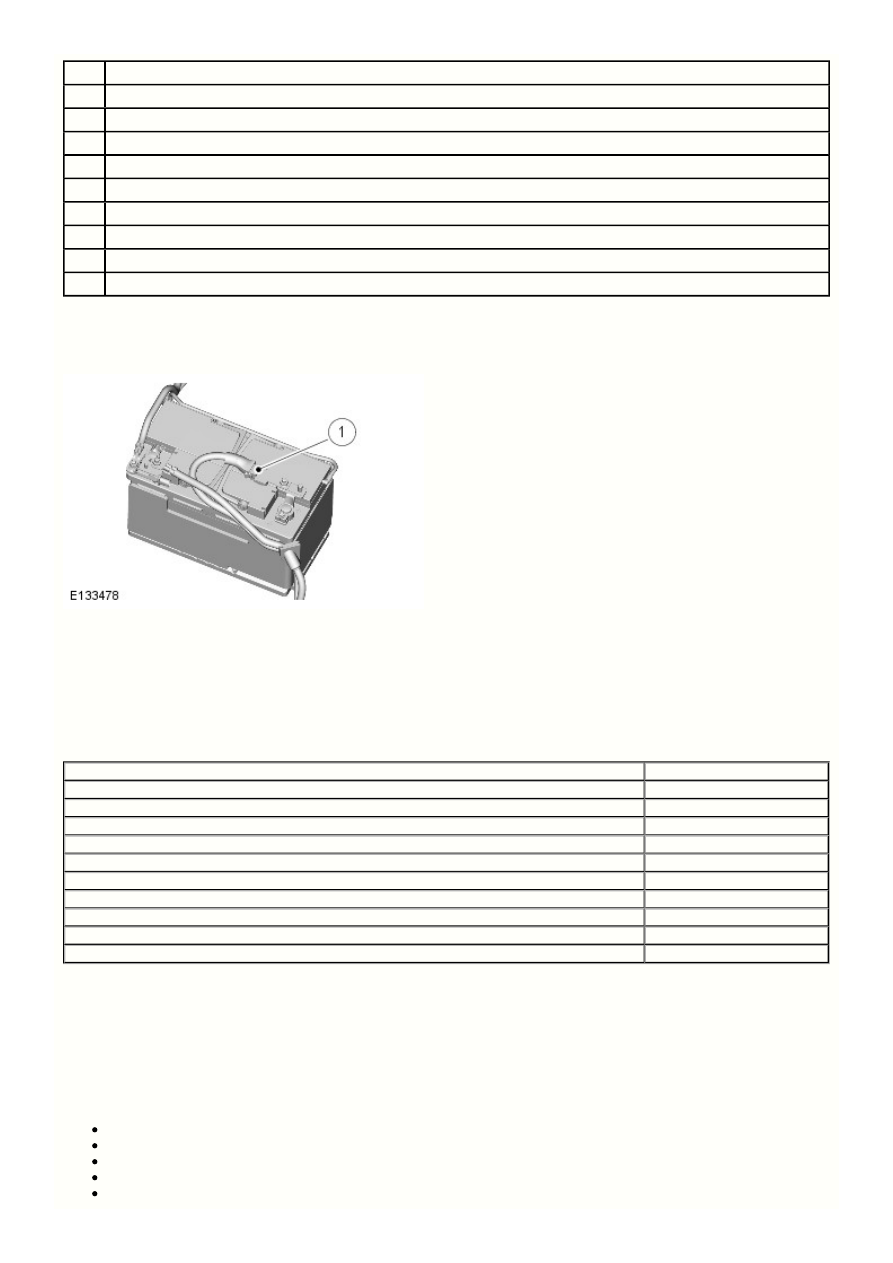

Работа системы

Предохранитель стартера

Это предохранитель стартера CAL3, встроенный в кабель между аккумуляторной батареей и стартером/генератором. Этот
предохранитель устанавливается рядом с положительной клеммой аккумуляторной батареи и является частью кабеля в сборе. В
случае неисправности предохранителя необходимо заменить весь кабель в сборе.

Цветовые коды проводов

На электрических схемах использованы новые цветовые коды проводов. Эти новые коды показаны в таблице ниже.

Цвет

Код

Черный

BK

Синий

BU

Коричневый

BN

Зеленый

GN

Серый

GY

Оранжевый

OG

Красный

RD

Фиолетовый

VT

Белый

WH

Желтый

YE

Цветовые коды цветных маркировочных нитей проводов отделяются от цветовых кодов основных проводов дефисом, таким образом,
BU-RD означает синий провод с красной маркировочной нитью. Подробнее: см. электрические схемы и справочную библиотеку по
электрооборудованию.

РЕЖИМЫ ПИТАНИЯ

Модуль

 управляет подачей питания различных систем автомобиля. Имеется 9 режимов питания, которые используются

CJB

различными системами для определения условий эксплуатации автомобиля. Водитель и техник видят только 3 их этих режимов, а
именно:

Режим питания 0: зажигание выключено;
режим питания 4: дополнительное оборудование;
режим питания 6: зажигание;
Режим питания 7: Работа двигателя
Режим питания 9: проворачивание коленвала двигателя.

3

2

1

Поз.

Транспортный режим

Все новые автомобили поставляются заводом-изготовителем с включенным режимом транспортировки. Режим транспортировки
заменяет традиционное транзитное реле и блокирует работу многих электросистем и функций, предотвращая статическую разрядку
аккумулятора во время поставки. В транспортном режиме при работающем двигателе блокируются некоторые электрические
потребители, чтобы не допустить разряд аккумуляторной батареи во время работы двигателя.

Когда автомобиль находится в режиме транспортировки, на одометре панели приборов отображается «transp».

Для отмены транспортировочного режима требуется подключить к автомобилю одобренную компанией Land Rover диагностическую
систему во время предпродажного осмотра (PDI). Подробнее: см. руководство по предпродажной подготовке.

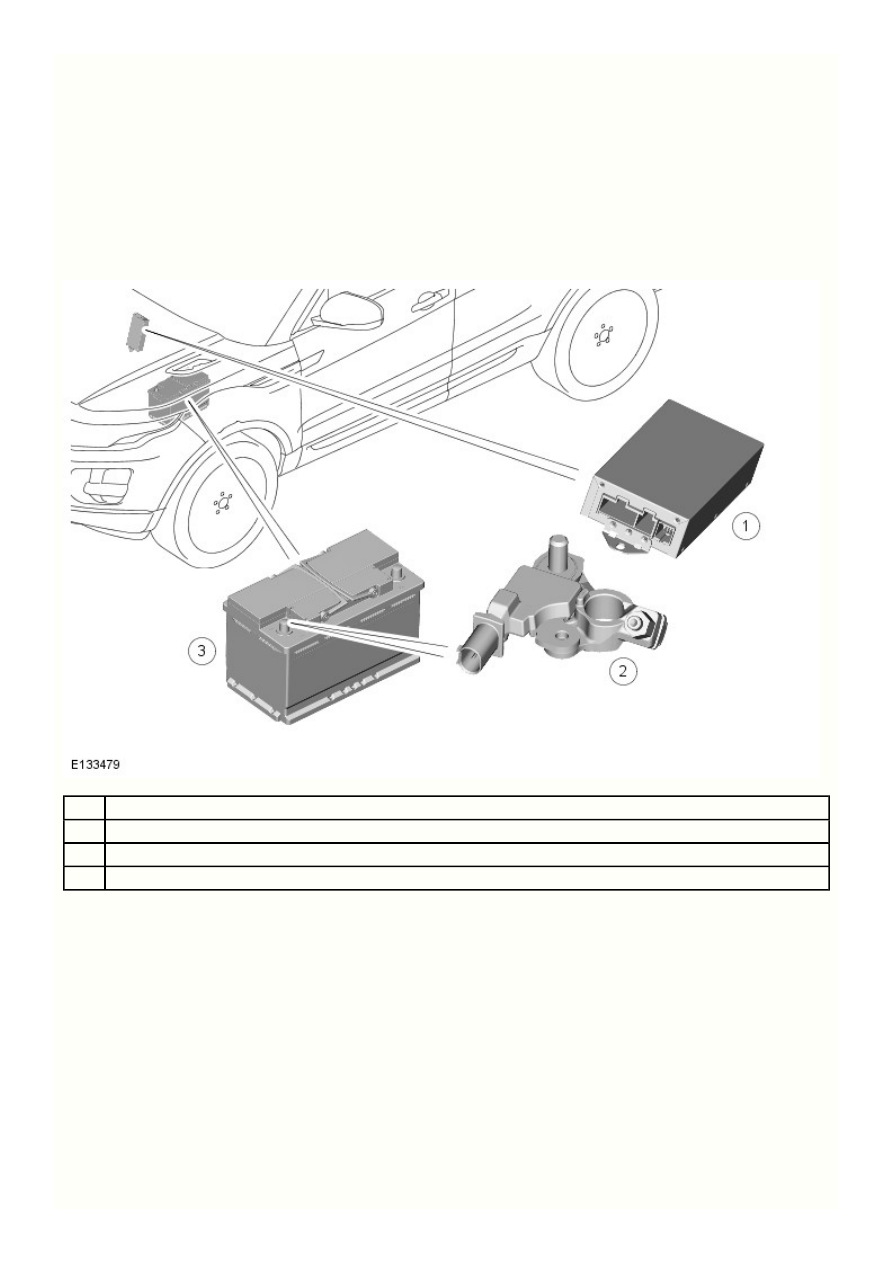

Расположение компонентов автоматической системы «Стоп/Старт»

Наименование

Модуль контроля качества напряжения

Блок BMS

Аккумуляторная батарея AGM (с абсорбирующими перегородками из стеклянного микроволокна)

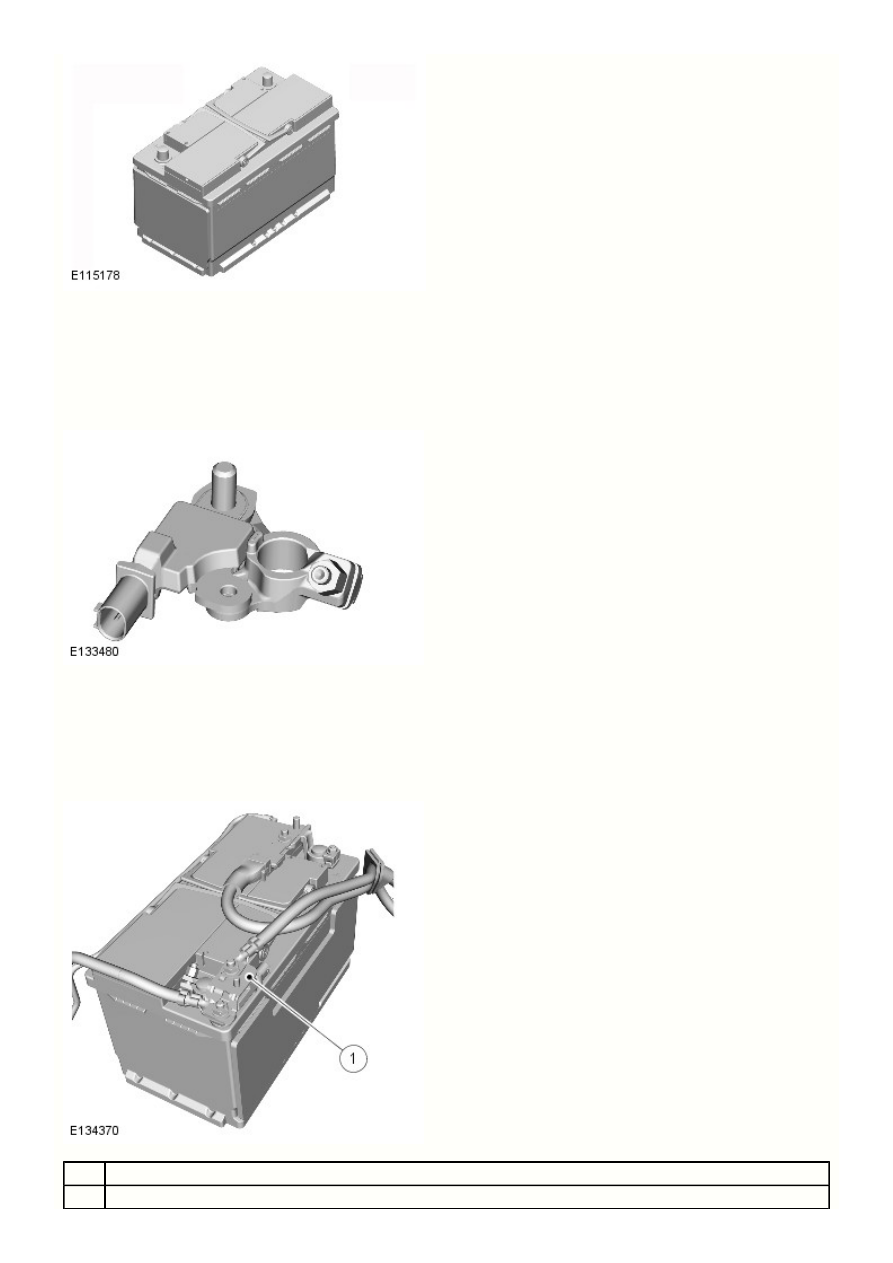

Наименование элемента

Аккумуляторная батарея AGM (с абсорбирующими перегородками из стеклянного микроволокна)

1

Поз.

Во избежание чрезмерного энергопотребления системой «Стоп/Старт» и функцией стояночного обогрева на данных автомобилях
используется высокоэффективная аккумуляторная батарея на основе технологии абсорбирующих перегородок из стеклянного
микроволокна. Преимущество такой аккумуляторной батареи перед традиционной заключается в стеклянных абсорбирующих
перегородках между свинцовыми пластинами. Обратитесь к процедуре: Starting System (303-06A, Описание и принцип действия).

Система контроля аккумуляторной батареи

Система BMS внедрена для снижения расхода топлива, оптимизации срока службы АКБ и расширения возможностей диагностики.

Более того, оптимальное состояние аккумуляторной батареи - это фундаментальный фактор правильной работы системы
«Стоп/Старт». Поэтому BMS вычисляет и передает данные о состоянии аккумуляторной батареи.

Пластина BMS

Наименование

Пластина BMS

Пластина BMS представляет собой металлическую пластину, закрепленную болтами в верхней части блока BMS на отрицательной
клемме аккумуляторной батареи. Пластина используется для крепления отрицательных кабелей АКБ и массы

 к отрицательной

ECM

клемме АКБ.

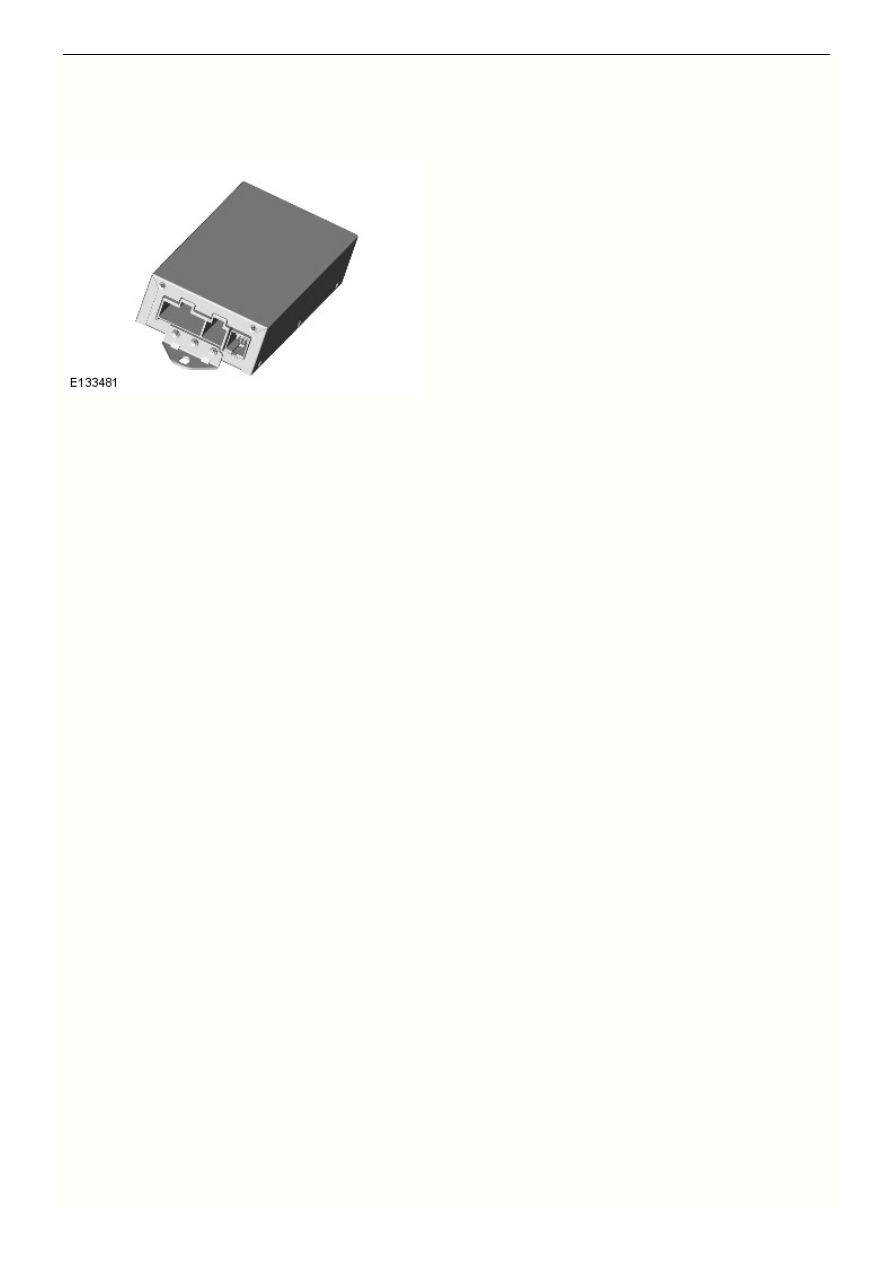

Блок контроля качества напряжения

Во время цикла «Стоп/Старт» модуль качества напряжения (VQM) поддерживает работу некоторых электросистем автомобиля,
подавая вспомогательное напряжение к электронным компонентам во время перезапуска двигателя. Он позволяет основным системам
автомобиля продолжать свою работу после неожиданного падения напряжения аккумуляторной батареи.
Обратитесь к процедуре: Starting System (303-06A, Описание и принцип действия).
