Пользуясь электрическими схемами, проверьте цепь шины LIN камеры заднего вида на наличие короткого
замыкания на массу, короткого замыкания на цепь питания, обрыва цепи, высокого сопротивления

Присутствует ли неисправность цепи шины LIN?
Да

При необходимости выполните ремонт цепи шины LIN

Нет

Установите новую камеру заднего вида

PINPOINT-ТЕСТ D : ТЕСТЫ ЗАСТЫВШИХ ЛИНИЙ ТРЕКИНГА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ТЕСТ 1 ЗАСТЫВШИХ ЛИНИЙ ТРЕКИНГА

ПРИМЕЧАНИЕ: Для того чтобы получить сведения о центральном положении рулевого механизма автомобилю может

потребоваться 30 сек (или 100 м) после запуска двигателя. Это нормально.

Запустите двигатель

Подождите не менее 30 секунд

Включить заднюю передачу

Поверните рулевое колесо и проследите за работой сенсорного экрана

Есть ли реакция линий трекинга на входящий сигнал с рулевого механизма?
Да

Неисправность отсутствует

Нет

Потенциальная ошибка шлюза данных LIN

Указатель кодов DTC

Перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00.

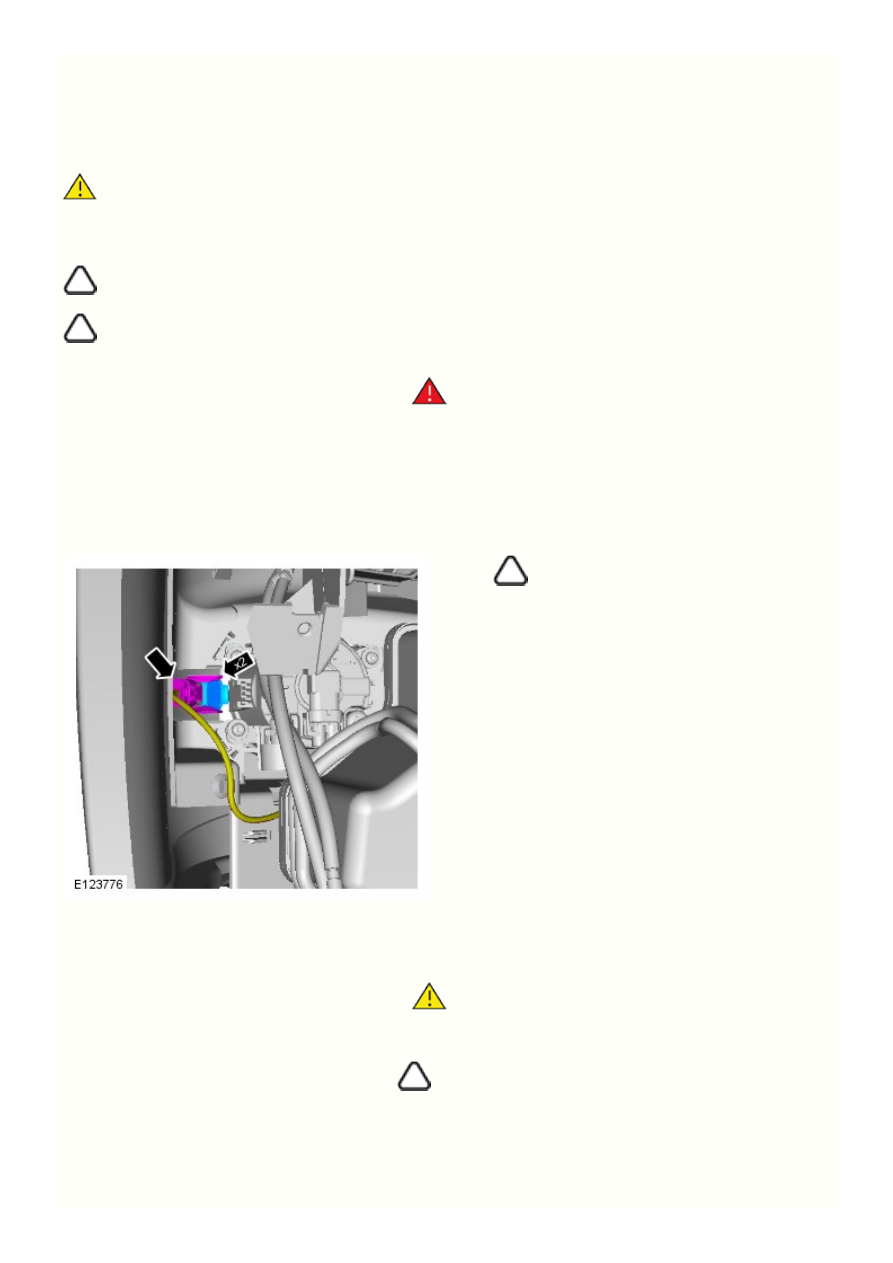

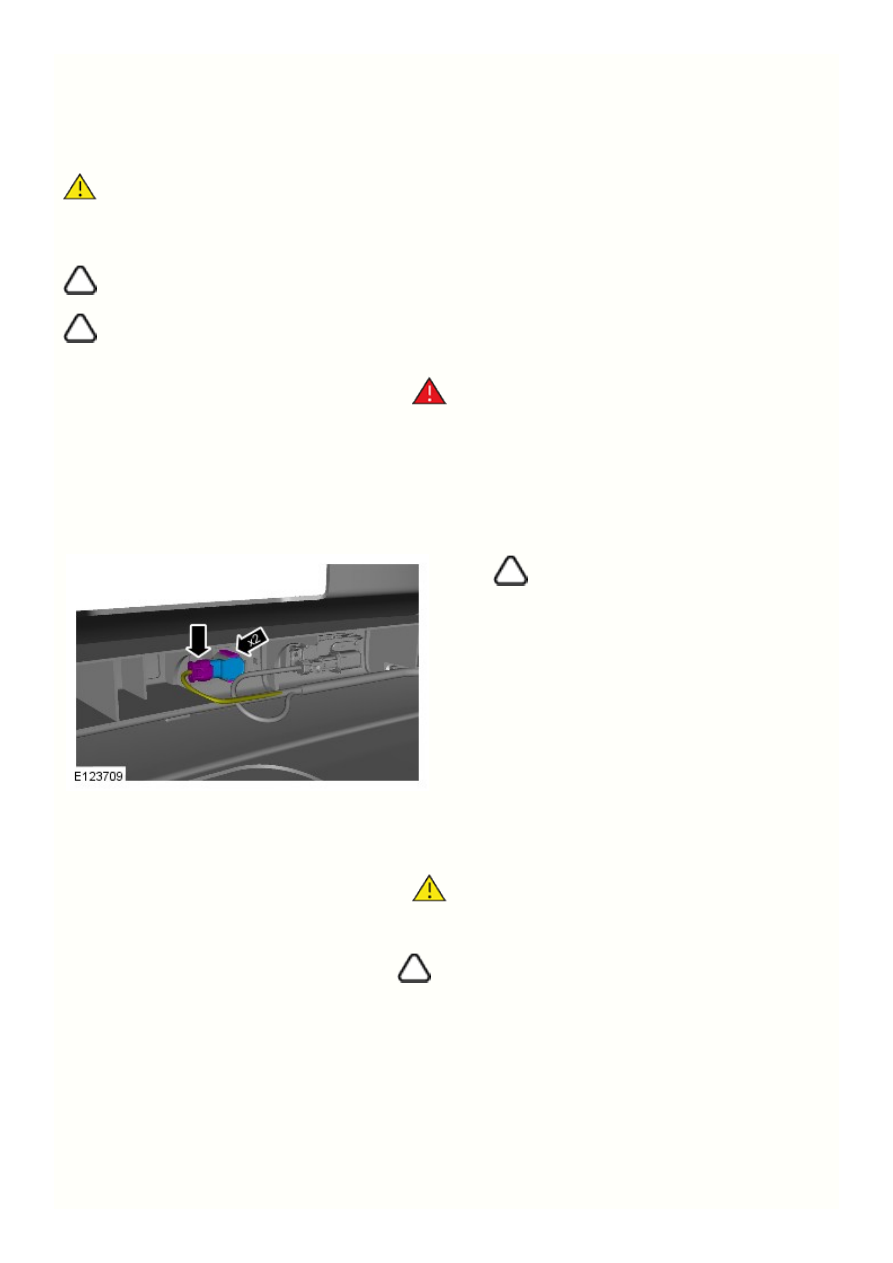

Помощь при парковке - Передний внутренний датчик системы помощи при парковке

Снятие и установка

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: На иллюстрации показана левая сторона, на правой стороне процедура выполняется аналогичным

образом.

Примечания:

Описание процедуры снятия может содержать описание действий по установке.

Зажигание должно быть выключено.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные

стойки.

Поднимите автомобиль и установите опоры.

Обратитесь к процедуре: Front Bumper Cover (501-19 Bumpers, Снятие и

установка).

ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в

некоторых деталях, однако принципиальные моменты
полностью соответствуют действительности.

Установка

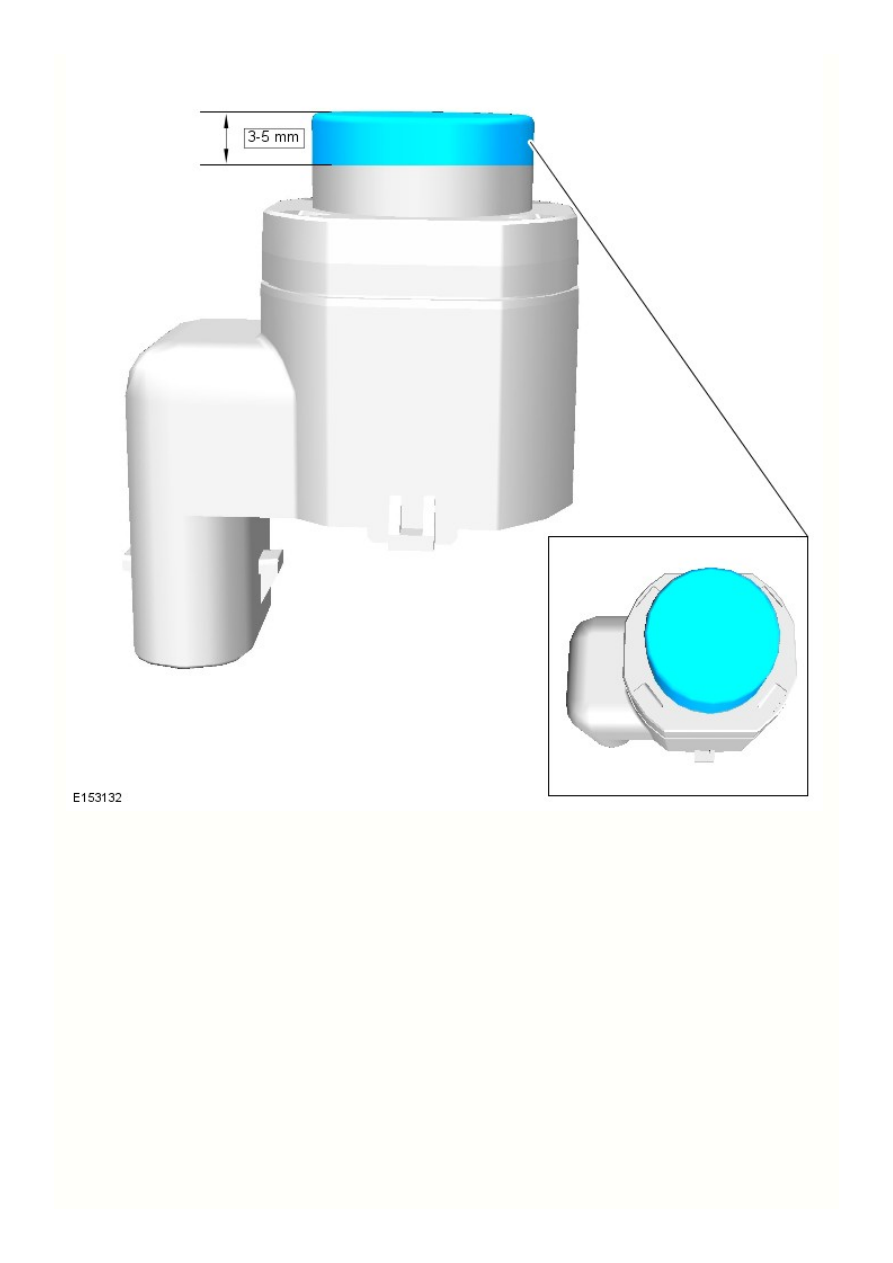

ПРЕДОСТЕРЕЖЕНИЕ: Если устанавливается новый датчик,

убедитесь, что окрашена

указанная область. Несоблюдение этих

только

инструкций может привести к неисправности компонентов.

ПРИМЕЧАНИЕ: На автомобилях с черными или неокрашенными

бамперами датчики не требуют покраски.

2. Установка выполняется в последовательности, обратной порядку
разборки.
