1

Поз.

усилителем мощности для испускания соответствующих предупреждающих сигналов от передних или задних динамиков, когда
какой-либо объект обнаруживается передними или задними датчиками системы помощи при парковке. Водитель также оповещается
предупреждающим звуковым сигналом в случае неисправности в системе помощи при парковке.

Блок управления имеет диагностическое соединение по высокоскоростной шине CAN, что позволяет обнаруживать неисправности при
помощи диагностического оборудования, одобренного компанией Land Rover. Кроме того, встроенная диагностическая программа в
блоке управления постоянно отслеживает систему и предупреждает водителя о сбоях в системе путем подачи 3-секундного
непрерывного звукового сигнала через передние динамики аудиосистемы при включении зажигания. Светодиод переключателя
управления также мигает 6 раз при выборе задней передачи или нажатии выключателя системы PDC.

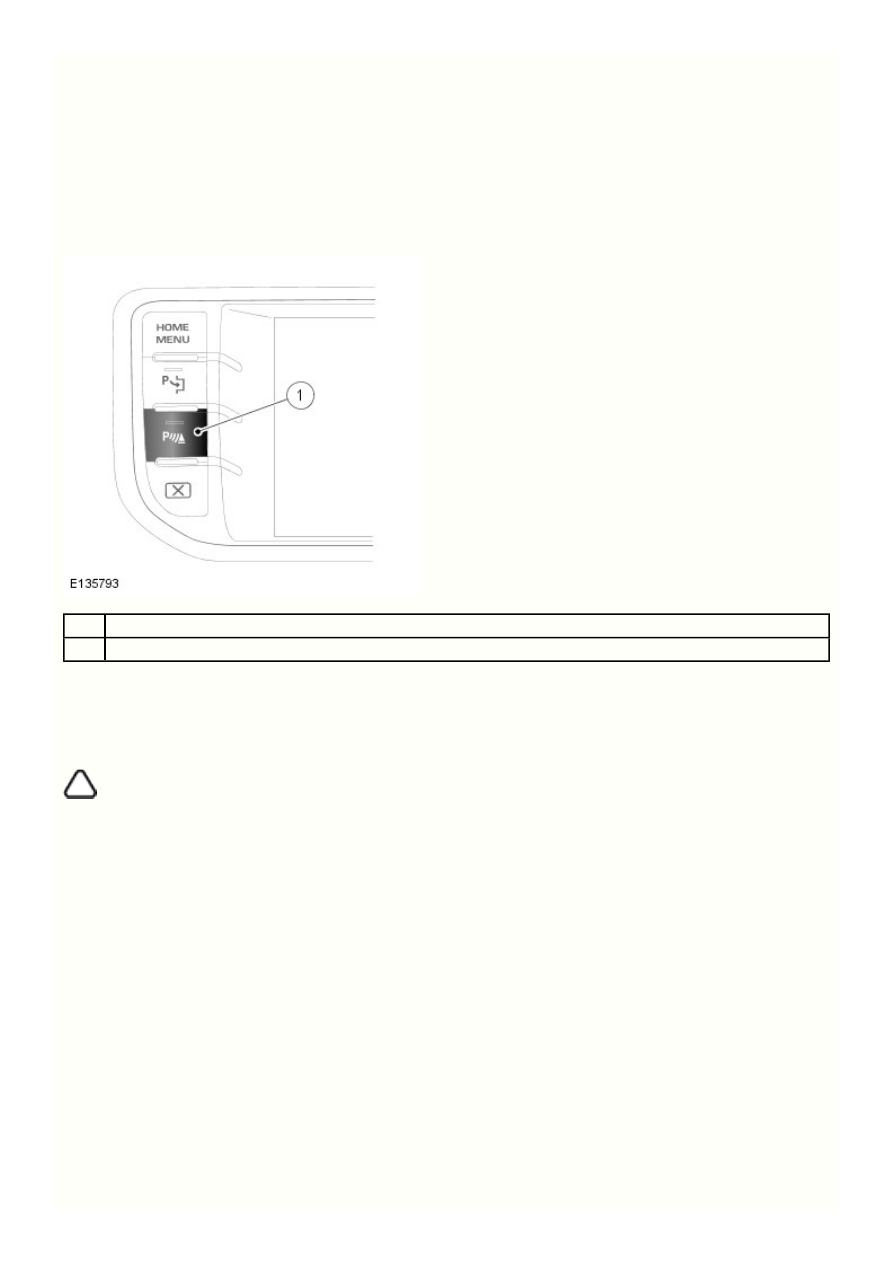

Выключатель системы помощи при парковке

Наименование

Выключатель системы помощи при парковке

Выключатель системы помощи при парковке расположен в блоке переключателей на панели приборов.

Выключатель системы помощи при парковке – это нефиксируемый нажимной переключатель, который позволяет водителю включать
или выключать систему помощи при парковке. При нажатии выключатель на мгновение соединяет модуль системы помощи при
парковке с массой.

 указывает на работу системы помощи при парковке. Управление

 осуществляется модулем системы

LED

LED

помощи при парковке.

ПРИМЕЧАНИЕ: Переключатель управления позволяет водителю включить/отключить систему помощи при парковке, если



требуется/не требуется ее работа.

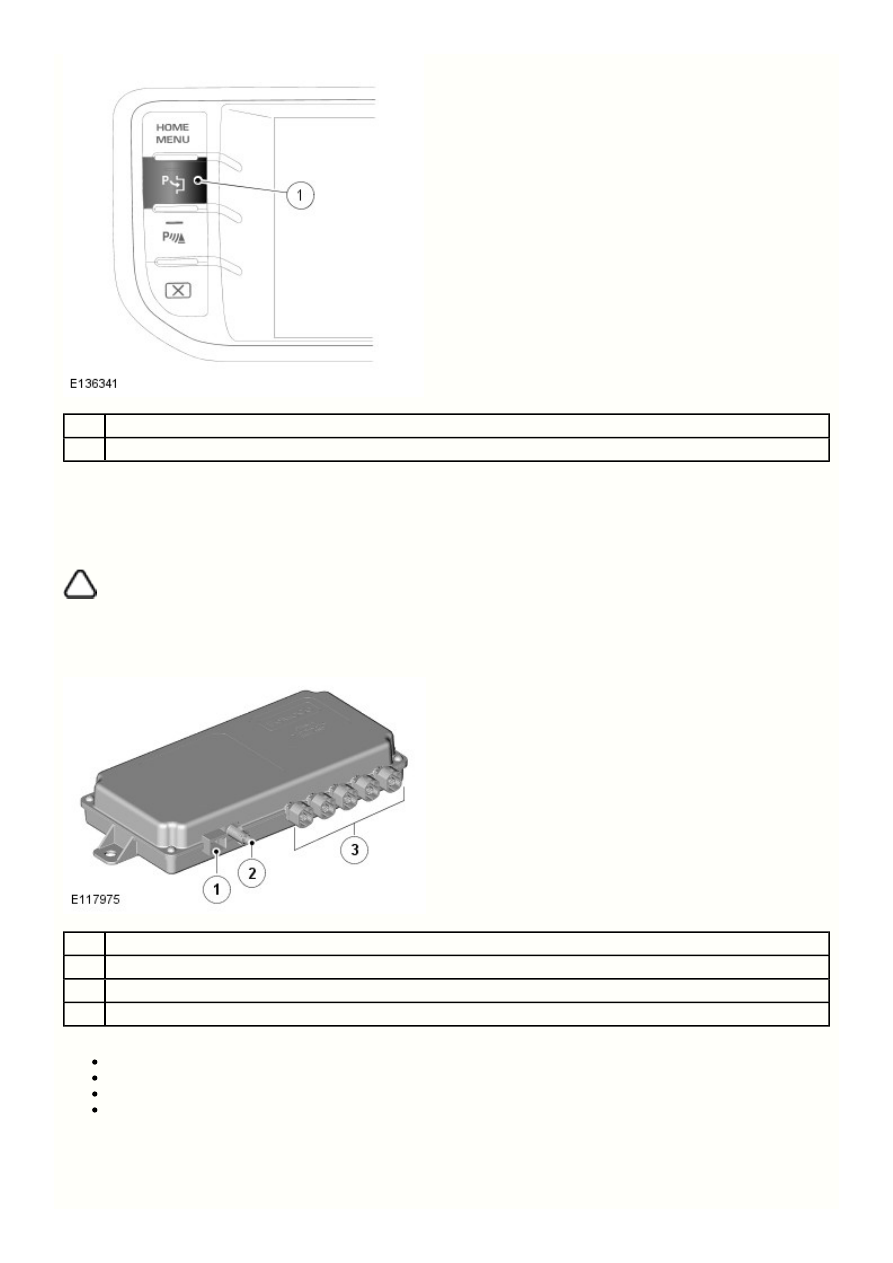

Переключатель Park Assist

3

2

1

Поз.

1

Поз.

Наименование

Переключатель Park Assist

Переключатель системы помощи при парковке расположен в блоке переключателей на панели приборов.

Выключатель системы помощи при парковке – это нефиксируемый нажимной переключатель, который позволяет водителю включать
или выключать систему помощи при парковке. При нажатии выключатель на мгновение соединяет модуль системы помощи при
парковке с массой.

 указывает, что система помощи при парковке включена. Управление

 осуществляется модулем системы

LED

LED

помощи при парковке.

ПРИМЕЧАНИЕ: Переключатель управления позволяет водителю включить/отключить систему помощи при парковке, если



требуется/не требуется ее работа.

Блок управления камерами обнаружения препятствий

Наименование

Разъем питания, массы и шины

Соединение с сенсорным экраном

Пять соединений для камер

Блок управления камерами обнаружения препятствий расположен под левым передним сиденьем; подключения к блоку следующие:

среднескоростная сеть

CAN

пять входов камер;
выходной видеосигнал на TSD
питание и масса.

Блок управления получает изображения от камер, анализирует и изменяет их, корректируя перспективу и внося поправки. Итоговые
обработанные изображения затем передаются на сенсорный экран по аналоговой видеолинии формата NTSC.

1

Поз.

Кроме того, блок управления добавляет указания и предупреждения, которые накладываются поверх изображения камер для
обеспечения работы вспомогательных функций, поддерживаемых системой наблюдения: например, визуальные указания даются при
движении задним ходом.

Блок обменивается данными с каждой камерой по шине

 . Этот канал используется для передачи в блок управления

LIN

диагностической информации, например, серийного номера камеры и уведомлений о неисправности. Корректировки камер, например,
цветокоррекция, также передаются на камеры по шине

 .

LIN

Кроме каналов данных, к камере подключены линии питания и заземления от блока управления.

ПРИМЕЧАНИЕ: При прокладке, отсоединении и подключении жгутов проводов камер следует соблюдать осторожность.



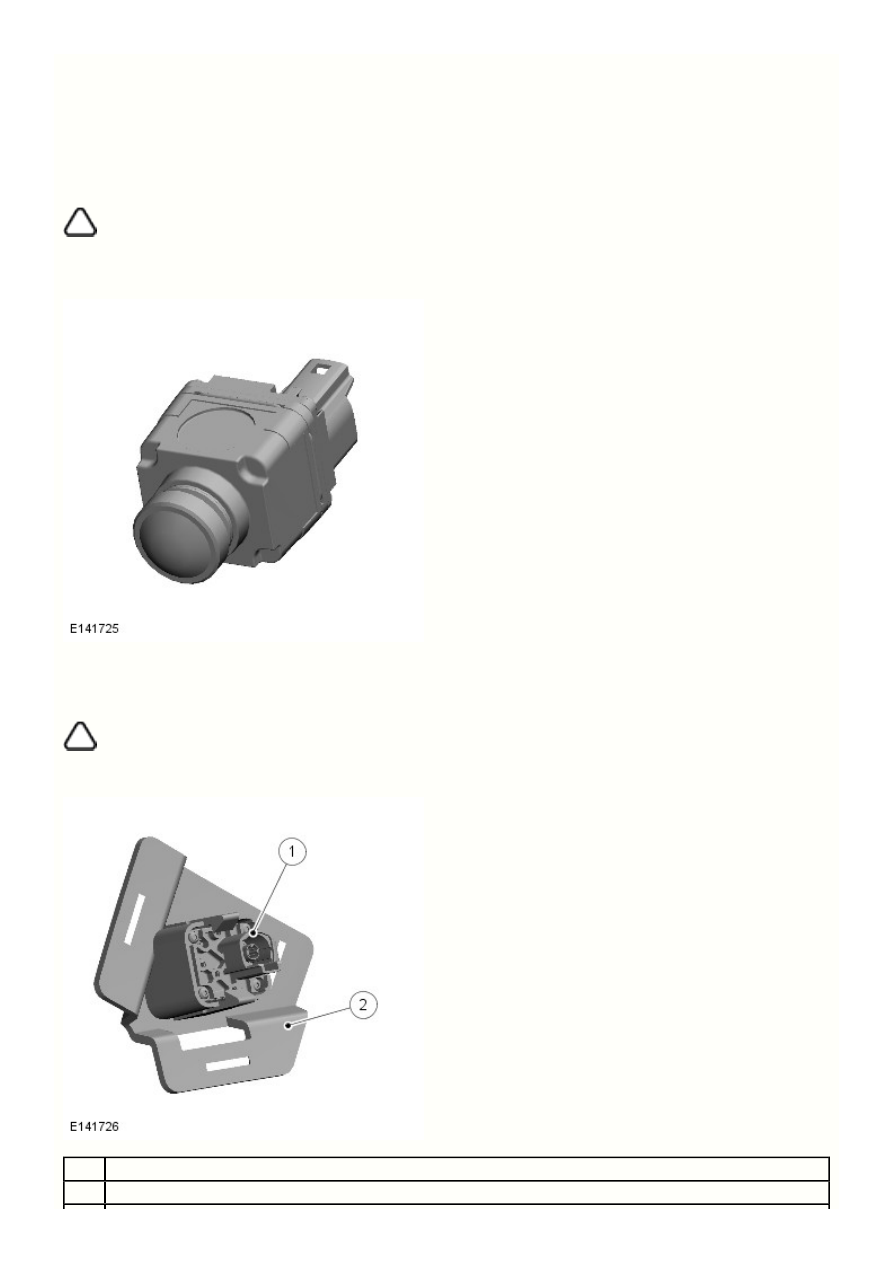

Камеры

В системе используются пять камер VGA, питание на которые подается непрерывно после включения зажигания. Каждая камера
обеспечивает обзор примерно на 130° по горизонтали и 112° по вертикали с регистрацией изображений со скоростью примерно
тридцать кадров в секунду.

ПРИМЕЧАНИЕ: Для правильной работы камеры заднего вида в ночных условиях важнейшую роль играют фонари заднего хода.



Установка камеры

Наименование

Камера

2

Безопасный кронштейн камеры

Чтобы снизить стоимость ремонта в случае аварии, крепления камер в переднем бампере оснащены бесстопорным кронштейном. При
ударе кронштейн размыкается и освобождает камеру, не допуская ее повреждений. В зависимости от тяжести аварии возможно
повторное использование кронштейнов, поскольку они изготовлены из пластика с функцией памяти.

Передние камеры не зависят от места установки, поэтому они взаимозаменяемы. То же самое относится к камерам в зеркалах дверей,
хотя в корпус этих камер встроена

 подсветка входа.

LED

Точность позиционирования всех камер имеет очень большое значение для успешной работы системы камер обнаружения
препятствий. Корпуса камер изготовлены из металла, чтобы сохранить прочность конструкции при высоких температурах окружающего
воздуха. Без достаточной прочности возможна расфокусировка камеры, поэтому при их установке необходимо соблюдать
осторожность, чтобы обеспечить правильную посадку камер. Надежное крепление камер обеспечивает первоначальный допуск на
сборку до 2 мм. В случае замены камеры необходимо провести процедуру калибровки.
