Имеются три фазы нагрева свечи накаливания: предпусковой подогрев, подогрев при проворачивании и последующий подогрев.

ECM

 определяет уровни мощности для каждой фазы и время разогрева от минимальных температур

(модуль управления двигателем)

масла и охлаждающей жидкости. Чем ниже температура масла и охлаждающей жидкости, тем дольше время нагрева.

При нажатии кнопки пуска/выключения двигателя

 рассчитывает необходимое время нагрева и, если нагрев требуется, передает

ECM

сигнал в блок управления свечами накаливания. Блок управления подает на свечи накаливания нужный уровень мощности. Если
существует необходимость в предварительном подогреве,

 направляет сообщение на панель приборов по высокоскоростной шине

ECM

 , чтобы запросить включение контрольной лампы свечей подогрева. Сигнализатор свечей

CAN (протокол передачи данных)

накаливания остается включенным на всем протяжении фазы предварительного нагрева. Если это требуется для

 , блок

ECM

управления свечами накалмвания сохраняет питание реле свечей накаливания в фазе проворачивания коленвала двигателя и на
протяжении любой фазы после подогрева.

Блок управления подогревом контролирует задающий контур свечей подогрева на наличие достоверности работы, целостности
электрической цепи, короткого замыкания и разрывов в цепи. При обнаружении неисправности блок управления подогревом подает
сигнал в

 , который регимтрирует соответствующий код неисправности.

ECM

5.

4.

3.

2.

1.

Система свечей подогрева - Дизельный двигатель TD4 2.2L - Система свечей подогрева

Диагностика и проверки

Принципы работы

Подробное описание системы свечей предпускового подогрева см. в соответствующем разделе "Описание и работа" руководства по
ремонту. За дополнительной информацией обратитесь к:

 (303-07A Система свечей подогрева - Дизельный

Система свечей подогрева

двигатель TD4 2.2L, Описание и принцип действия).

Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля

 . Подстановка блоков



ЗАПРЕЩЕНА

управления не гарантирует подтверждения неисправности и, кроме того, может вызвать дополнительные неисправности в
проверяемом автомобиле и (или) в автомобиле, с которого снимаются блоки.

Примечания:

Если предполагается неисправность блока управления или элемента, и на автомобиль продолжают распространяться



гарантийные обязательства изготовителя, перед установкой нового блока/элемента обратитесь к руководству по гарантийной политике
и процедурам, или выясните, не требуется ли для замены предварительное разрешение согласно какой-либо действующей
специальной программе.

При выполнении проверок напряжения или сопротивления всегда используйте цифровой мультиметр с точностью до трех



десятичных разрядов и с действующим калибровочным сертификатом. При проверке сопротивления обязательно учитывайте
сопротивление проводов цифрового мультиметра.

Перед началом диагностических процедур с использованием тестов локализации неисправности проверьте и устраните



основные неисправности.

Убедитесь в обоснованности жалобы клиента

Проведите осмотр на предмет явных признаков повреждений и целостности системы

Наружный осмотр

Электрика

Плавкие предохранители
Жгуты проводов и электрические разъемы
Блок управления двигателем
Свечи предпускового подогрева
Сигнализатор свечей предпускового подогрева

Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к

последующим действиям устраните ее (если это возможно)

Если причина не очевидна при осмотре, проверьте признак неисправности и обратитесь к таблице признаков

неисправности, или проверьте на наличие кодов DTC и обратитесь к Указателю диагностических кодов неисправности (DTC)

Проверьте DDW на наличие открытых кампаний. Обратитесь к соответствующим бюллетеням и сообщениям SSM, имеющим

отношение к конкретной жалобе клиента, и выполните рекомендации при необходимости

Таблица признаков неисправностей

Признак

Возможные причины

Действие

Затруднения при запуске
двигателя (в условиях очень
низких температур окружающей
среды)

Неисправность системы
двигателя
Свечи предпускового
подогрева не
работают/малоэффективны
Слишком низкая
температура топлива
(приводит к
парафинизации)

С помощью одобренной изготовителем диагностической
системы проверьте блок управления двигателем на
наличие сопутствующих кодов DTC и обратитесь к
соответствующему указателю кодов DTC
Проверьте работу свечей предпускового подогрева
Чтобы уменьшить этот эффект, топливная система
обеспечивает рециркуляцию топлива до достижения
рабочей температуры.

Высокий уровень выбросов при
холодном двигателе

Неисправность системы
двигателя
Не работает фаза
пост-подогрева свечей
предпускового подогрева

ПРИМЕЧАНИЕ: Фаза пост-подогрева свечей



предпускового подогрева создана для работы в условиях
температуры двигателя ниже 50 °C (122 °F), а также при менее
чем 2500 об/мин.

С помощью одобренной изготовителем диагностической
системы проверьте блок управления двигателем на
наличие сопутствующих кодов DTC и обратитесь к
соответствующему указателю кодов DTC
Проверьте работу свечей предпускового подогрева

Шум, вибрация или жесткость
при холодном двигателе

Неисправность системы
двигателя
Не работает фаза
пост-подогрева свечей
предпускового подогрева

ПРИМЕЧАНИЕ: Фаза пост-подогрева свечей



предпускового подогрева создана для работы в условиях
температуры двигателя ниже 50 °C (122 °F), а также при менее
чем 2500 об/мин.

С помощью одобренной изготовителем диагностической
системы проверьте блок управления двигателем на
наличие сопутствующих кодов DTC и обратитесь к
соответствующему указателю кодов DTC
Проверьте работу свечей предпускового подогрева

Указатель кодов DTC

Полный перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00.
За дополнительной информацией обратитесь к:

Указатель диагностических кодов неисправности (DTC) - Дизельный двигатель TD4

 (100-00 Общая информация, Описание и принцип действия).

2.2L, Код неисправности Engine Control Module (PCM)

5.

4.

3.

2.

1.

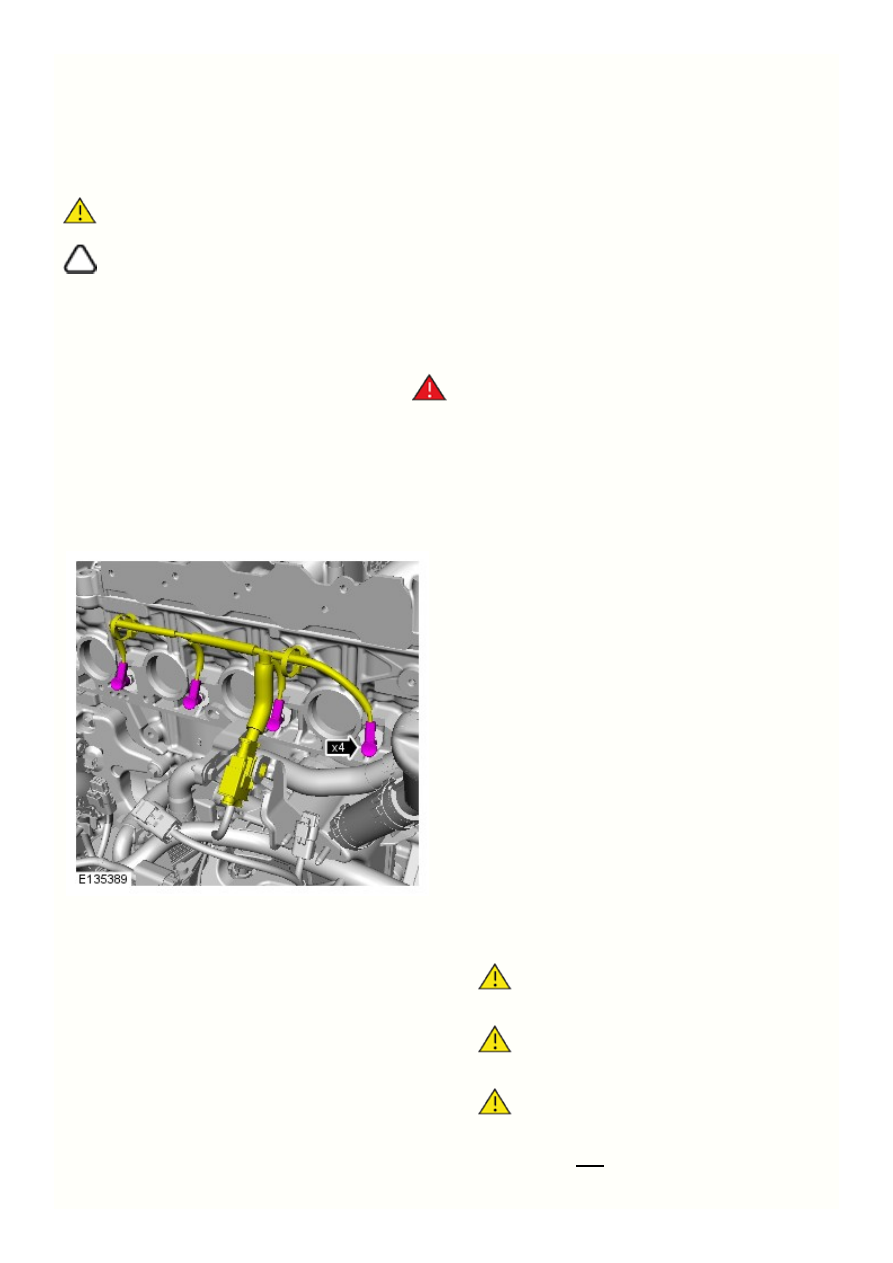

Система свечей подогрева - Дизельный двигатель TD4 2.2L - Свечи предпускового
подогрева

Снятие и установка

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Соблюдайте абсолютную чистоту при обращении с этими элементами.



ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Обратитесь к процедуре: Specifications (414-01 Battery, Mounting and

Cables, Спецификации).

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Обратитесь к процедуре: Intake Manifold (303-01 Engine - TD4 2.2L Diesel,

Снятие и установка).

Предостережения:

Очистите область вокруг элемента и удалите из нее



посторонние вещества.

Убедитесь, что все отверстия герметично закрыты.



Используйте новые заглушки.

В случае случайного падения или удара установите



новую свечу предпускового подогрева.



Момент затяжки:

6 Nm
