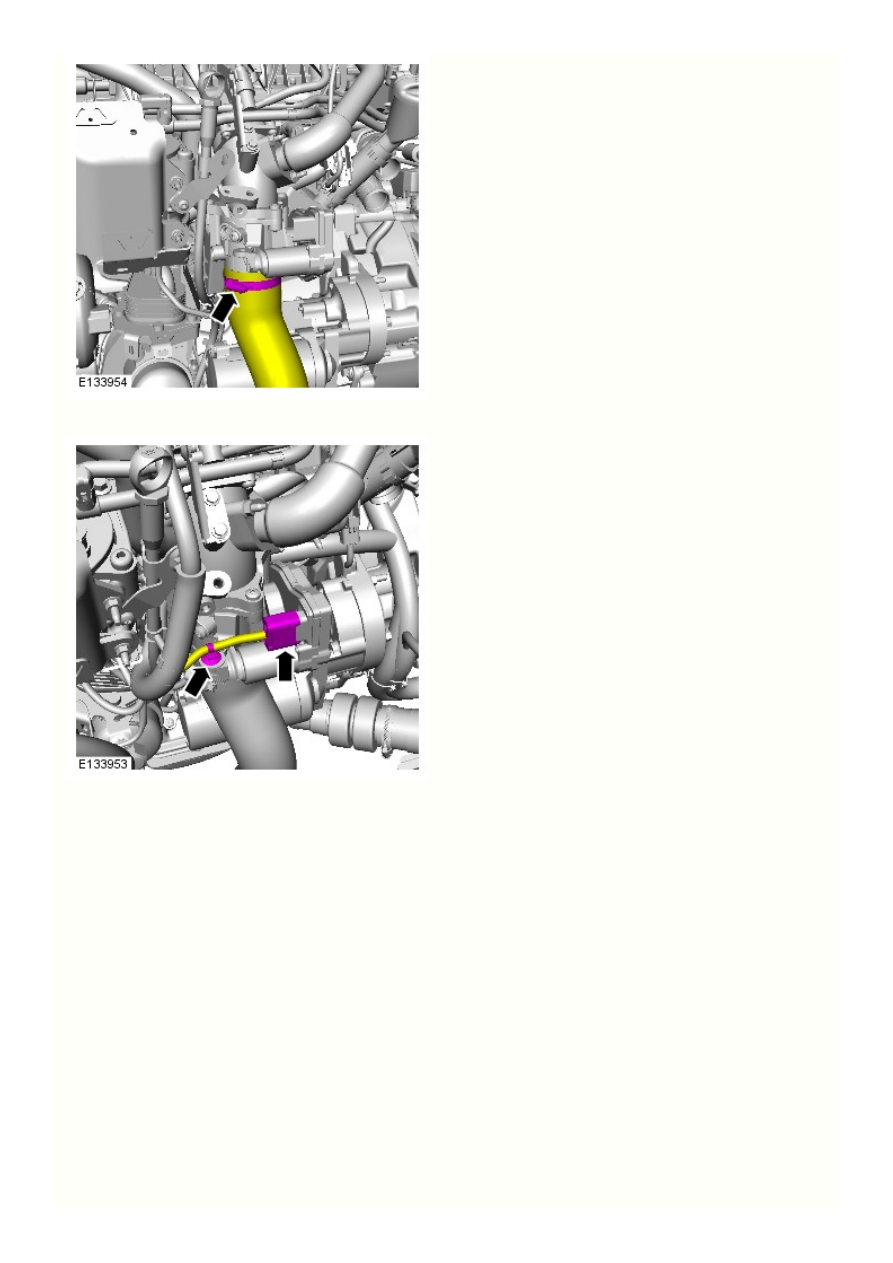

1.

6.

5.

Предостережения:

Если уплотнение не повреждено, его можно



использовать повторно.

Убедитесь, что все отверстия герметично закрыты.



Не выполняйте дальнейшую разборку, если элемент

снимается только для получения доступа.

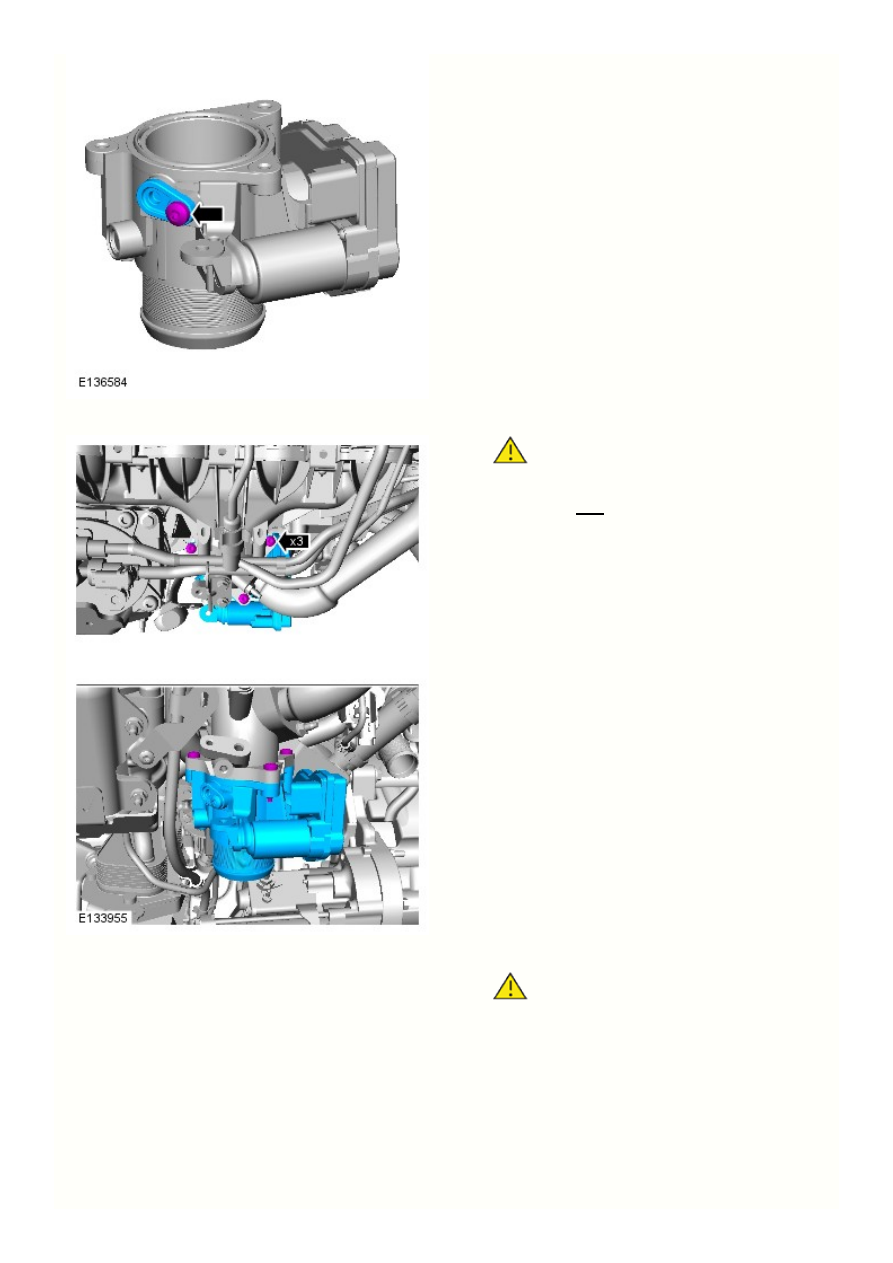

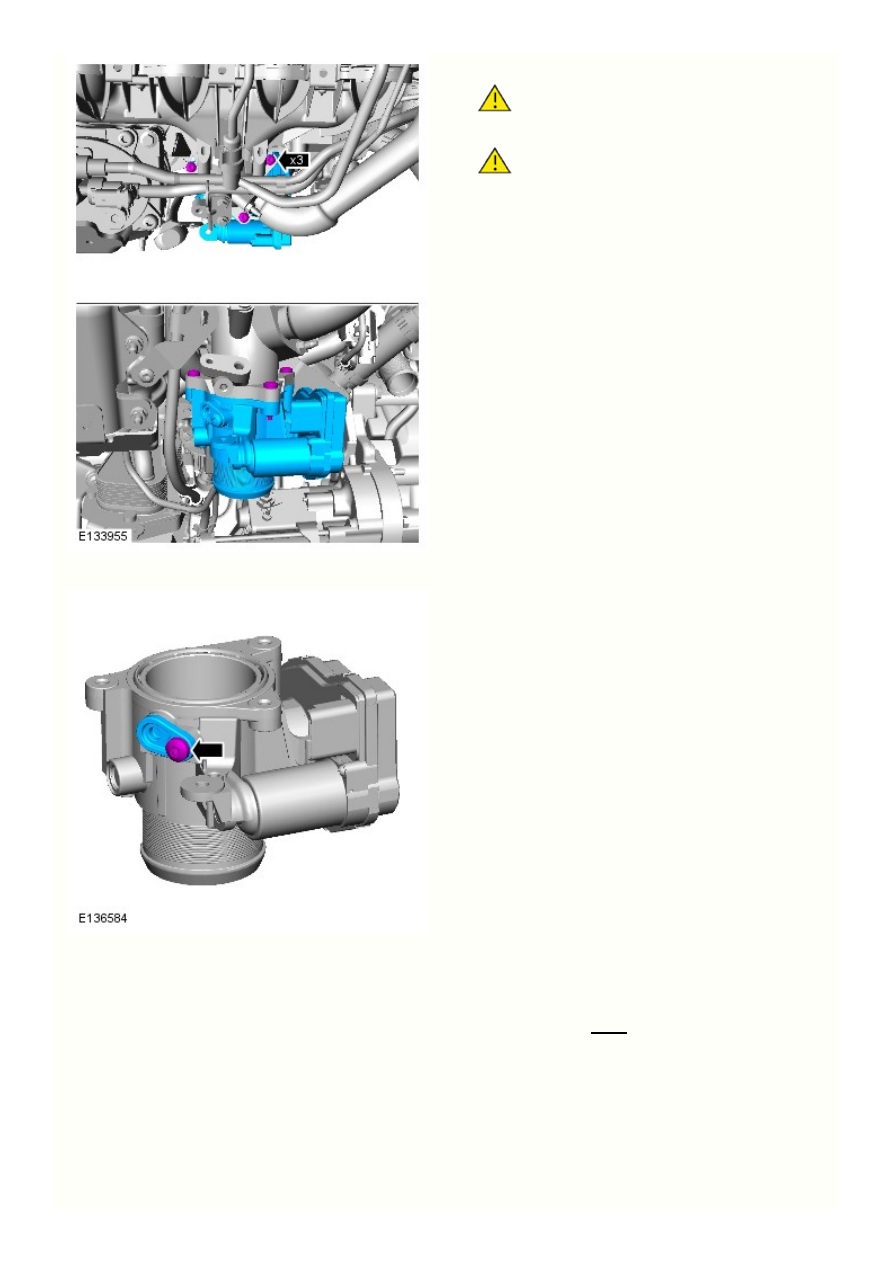

Установка



Момент затяжки:

10 Nm

3.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые



поверхности от инородных материалов.



Момент затяжки:

8 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые



поверхности от инородных материалов.

7.

6.

5.

4.

Обратитесь к процедуре: Engine Cover - TD4 2.2L Diesel (501-05 Interior

Trim and Ornamentation, Снятие и установка).

Подсоедините провод "массы" аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01 Battery, Mounting and Cables,
Спецификации).

При установке нового корпуса дроссельной заслонки необходимо

выполнить процесс сбора данных воздуховода силового агрегата с
помощью одобренного компанией Jaguar Land Rover диагностического
оборудования.

5.

4.

3.

2.

1.

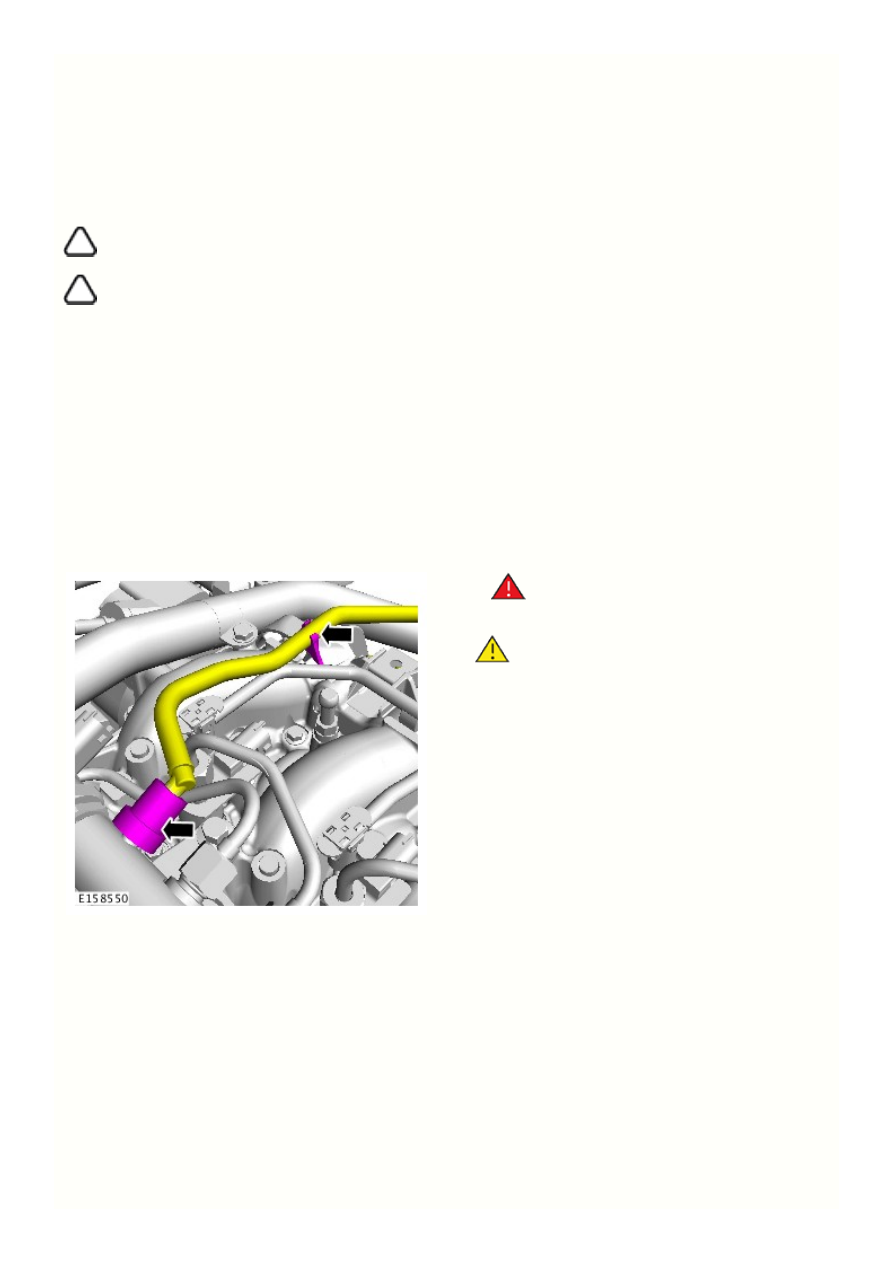

Подача топлива и органы управления - Дизельный двигатель TD4 2.2L - Возвратный
топливопровод топливной форсунки

Снятие и установка

Снятие

Примечания:

На некоторых рисунках двигатель может быть показан снятым для большей наглядности.



Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Отсоедините провод "массы" аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Diesel Fuel System Health and Safety Precautions

(100-00, Описание и принцип действия).

Обратитесь к процедуре: Engine Cover - TD4 2.2L Diesel (501-05, Снятие

и установка).

ПРЕДУПРЕЖДЕНИЕ: Подготовьтесь к сбору



вытекающего топлива.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что все отверстия



герметично закрыты. Используйте новые заглушки.
