Range Rover Evoque. Руководство - часть 502





18.

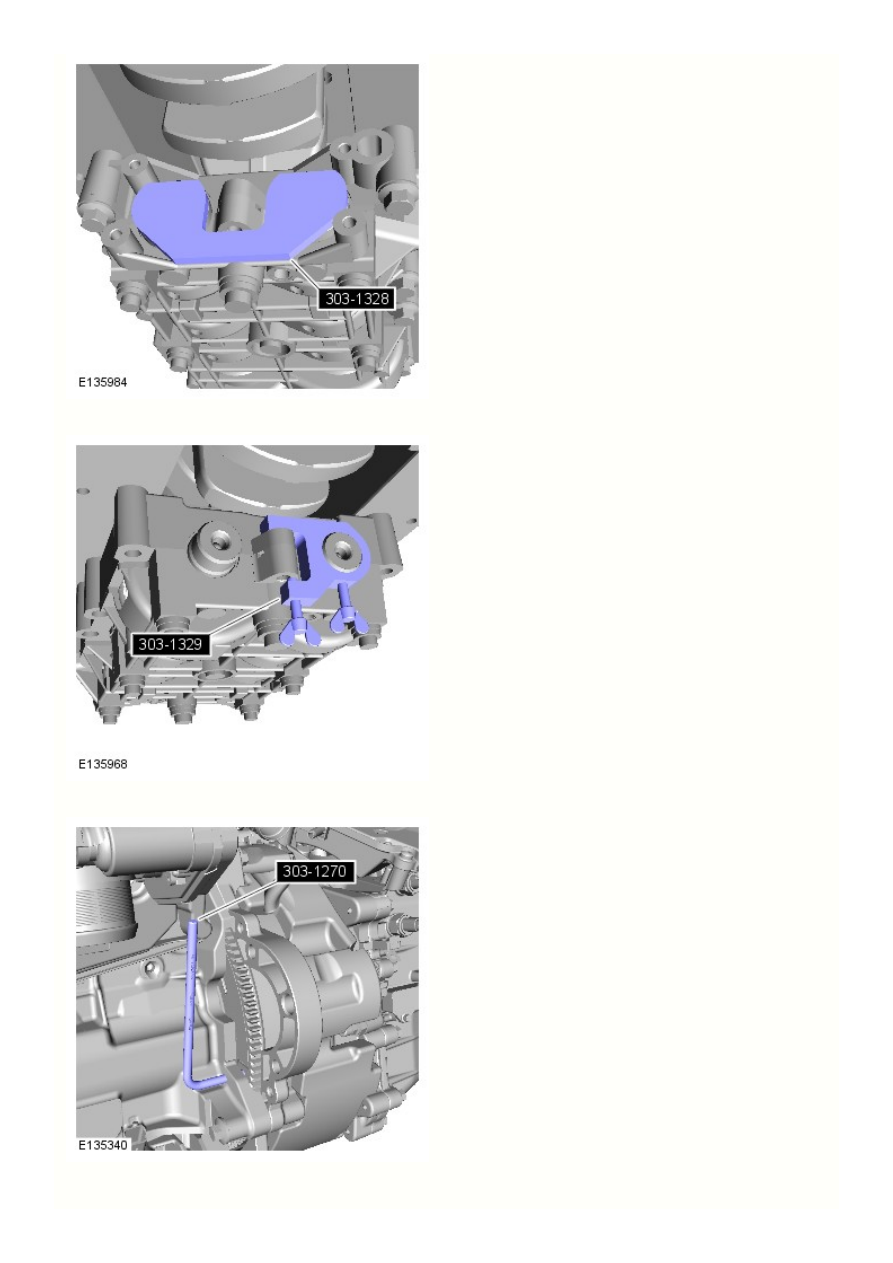

17. Снимите специальный инструмент.

Снимите специальный инструмент.

23.

22.

21.

20.

Этап 2:

Этап 1:

19.

ПРИМЕЧАНИЕ: Затяните болты в указанной



последовательности.



Момент затяжки:



7 Nm
9 Nm

Обратитесь к процедуре: Oil Pan Extension (303-01, Снятие и

установка).

Установите подкрылок арки переднего правого колеса.

Обратитесь к процедуре: Fender Splash Shield (501-02, Снятие и установка).



Момент затяжки:

23 Nm

25.

24. Обратитесь к процедуре: Starter Motor (303-06, Снятие и установка).

Подсоедините провод "массы" аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

8.

7.

6.

5.

4.

3.

2.

1.

Двигатель - Дизельный двигатель TD4 2.2L - Двигатель В комплектацию автомобиля
входит: 6-ступенчатая автоматическая коробка передач AWF21

Снятие

Специальный инструмент(ы)

205-857
Инструмент для снятия, полуось

Общее оборудование

Подъемник для силового агрегата

Примечания:

В данной процедуре двигатель снимается вместе с коробкой передач.



Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Для всех автомобилей

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Отсоедините провод массы аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01 Battery, Mounting and Cables,
Спецификации).

Обратитесь к процедуре: Engine Cover - TD4 2.2L Diesel (501-05 Interior

Trim and Ornamentation, Снятие и установка).

Обратитесь к процедуре: Plenum Chamber (412-01 Climate Control,

Снятие и установка).

Обратитесь к процедуре: Battery Tray (414-01 Battery, Mounting and

Cables, Снятие и установка).

Обратитесь к процедуре: Air Cleaner (303-12 Intake Air Distribution and

Filtering - GTDi 2.0L Petrol, Снятие и установка).

Обратитесь к процедуре: Cooling System Partial Draining and Vacuum

Filling (303-03A, Общие процедуры).

Снимите облицовку колесной арки левого переднего колеса.

Обратитесь к процедуре: Fender Splash Shield (501-02 Front End Body
Panels, Снятие и установка).
