Range Rover Evoque. Руководство - часть 478

3.

2.

1.

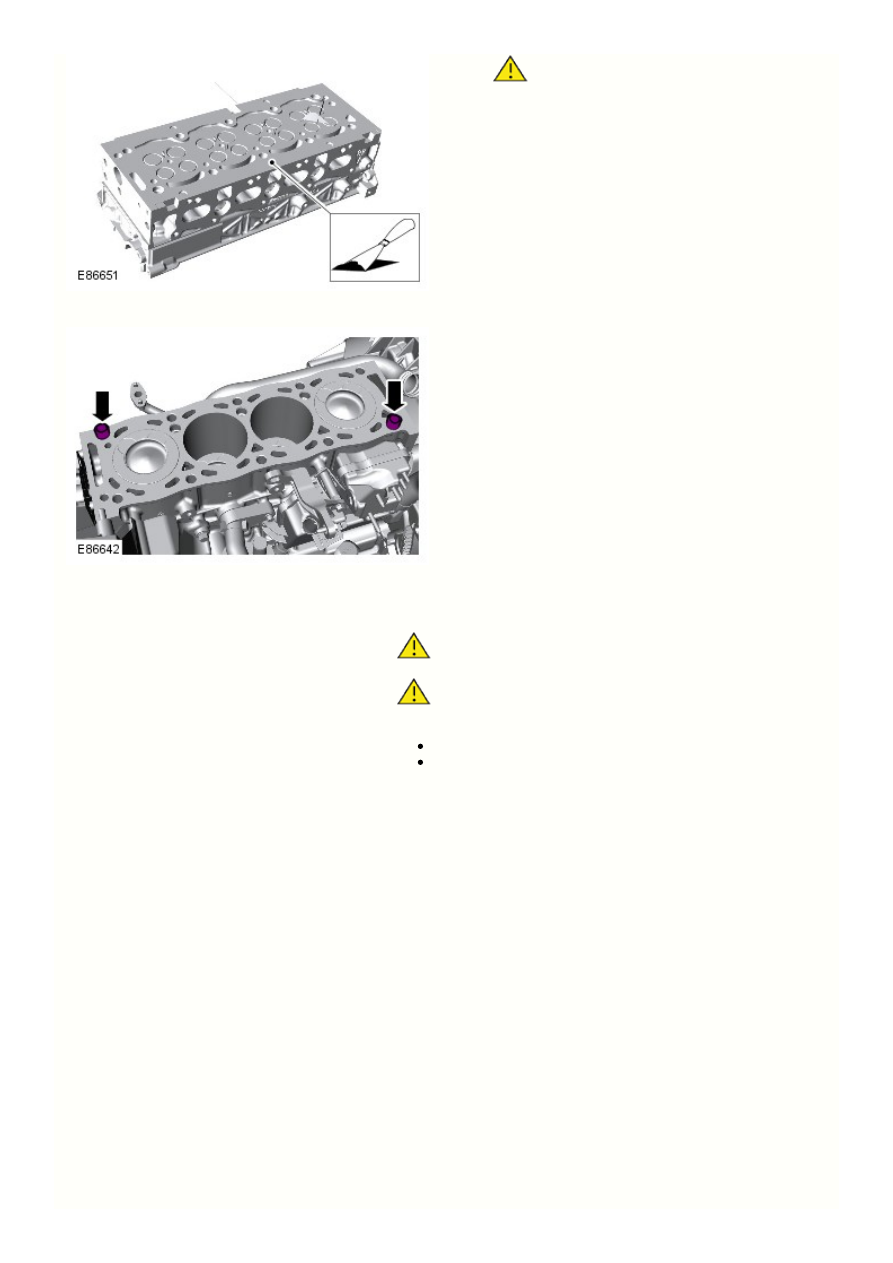

ПРЕДОСТЕРЕЖЕНИЕ: Для снятия остатков старой



прокладки используйте только пластмассовый скребок.

Очистите и осмотрите головку блока цилиндров и блок
цилиндров.

Предостережения:

Очистите сопрягаемые поверхности от инородных материалов.



Допустимое отклонение плоскостности головки блока цилиндров



составляет 0,2 мм.

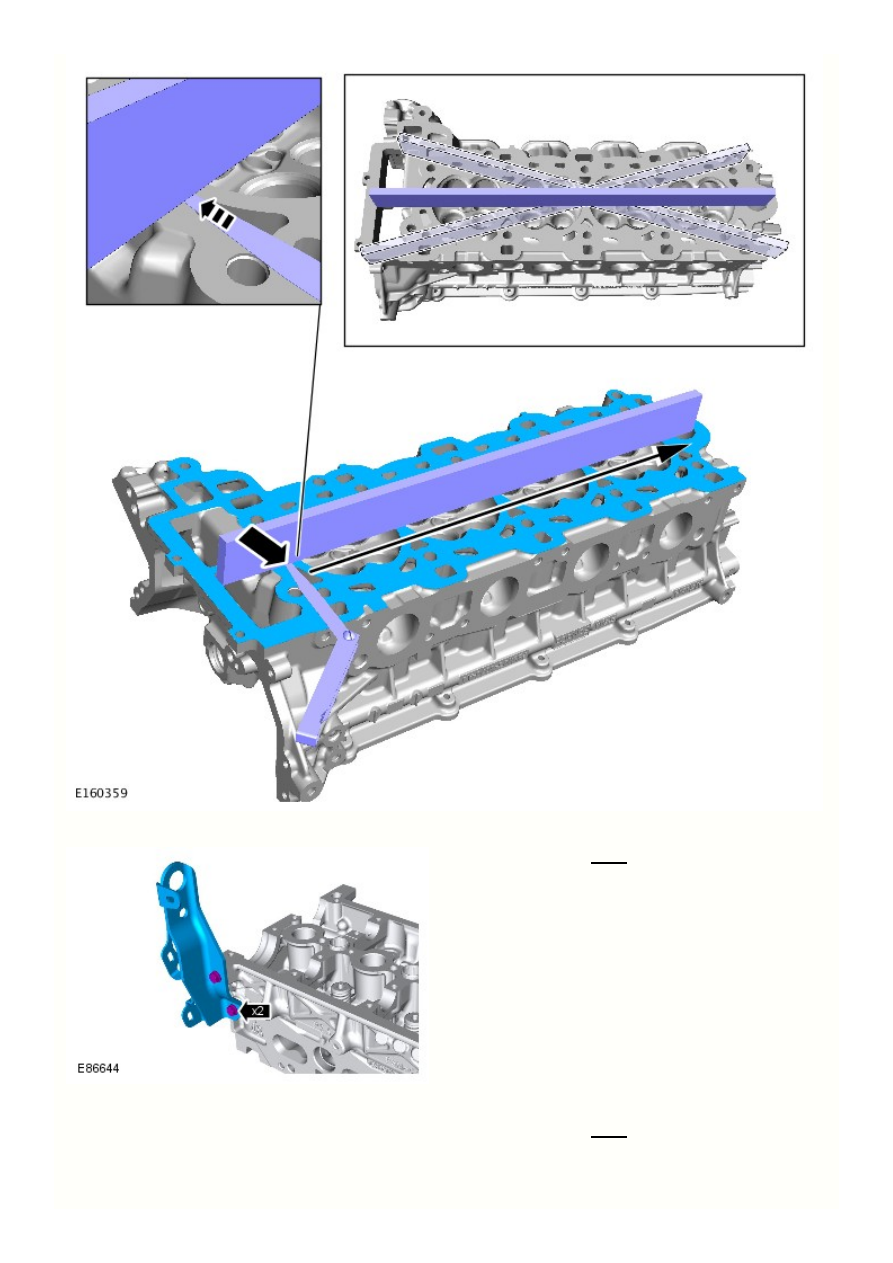

Очистите и осмотрите головку блока цилиндров и блок цилиндров.
Проверьте поверхность головки цилиндров на наличие деформации,
измеряя в продольном и поперечном направлении и по диагоналям.

Обратитесь к процедуре: Cylinder Head Distortion (303-00, Общие
процедуры).

5.

4.



Момент затяжки:

12 Nm



Момент затяжки:

19 Nm

8.

7.

6.



Момент затяжки:

7 Nm

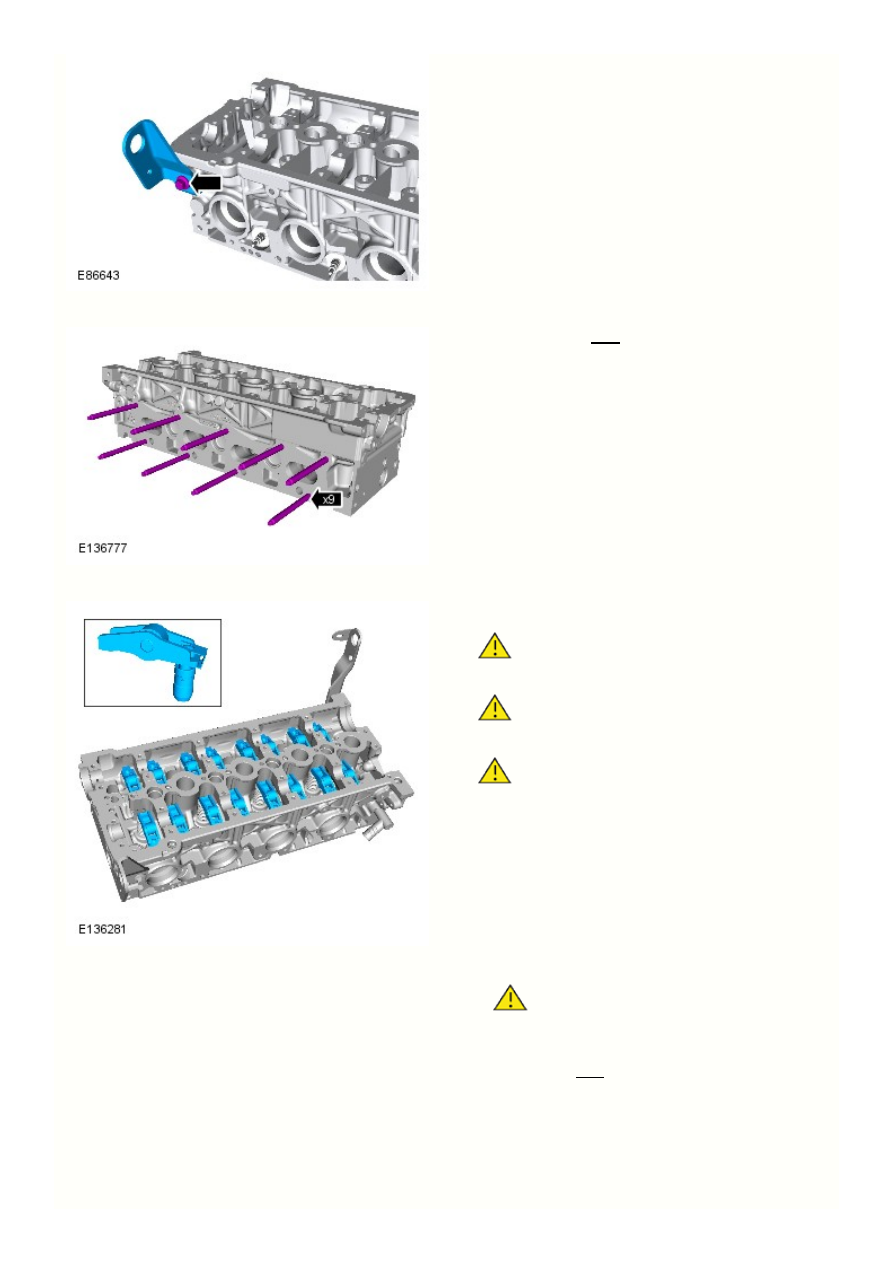

Предостережения:

Очистите сопрягаемые поверхности от инородных



материалов.

Смажьте поверхности подшипников чистым моторным



маслом.

Элементы следует установить в исходное положение,



отмеченное при снятии.

ПРЕДОСТЕРЕЖЕНИЕ: В случае случайного



падения или удара установите новую свечу предпускового
подогрева.



Момент затяжки:

6 Nm

Этап 3:

Этап 2:

Этап 1:

11.

10.

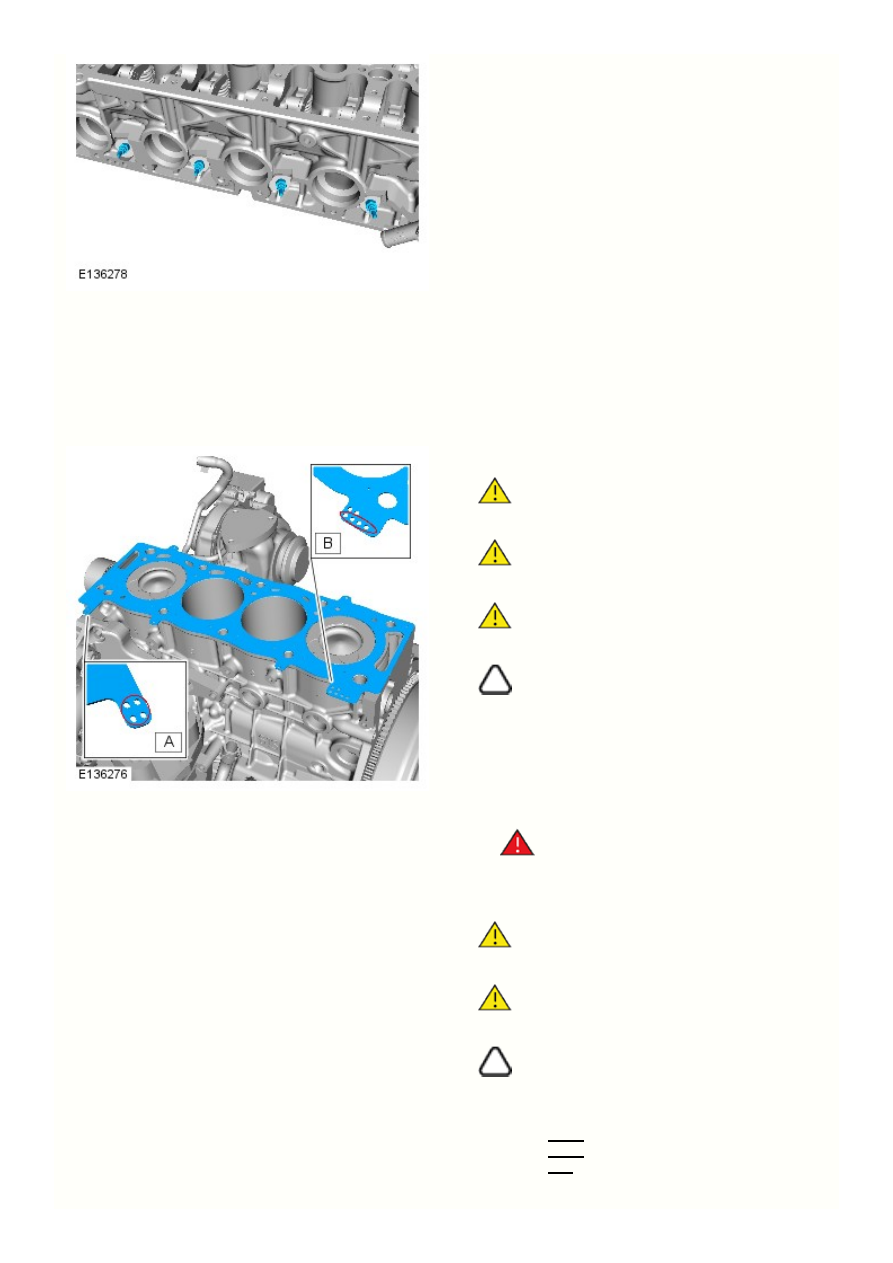

9. При необходимости выберите правильную толщину прокладки головки
блока цилиндров.

Обратитесь к процедуре: Cylinder Head Gasket Selection - TD4 2.2L Diesel
(303-00 Engine System - General Information, Общие процедуры).

Предостережения:

Очистите сопрягаемые поверхности от инородных



материалов.

Убедитесь в том, что установлена прокладка



соответствующей толщины.

Убедитесь в том, что прокладка правильно



расположена.

ПРИМЕЧАНИЕ: Установите новую прокладку.



ПРЕДУПРЕЖДЕНИЕ: Эта операция выполняется с



помощником.

Предостережения:

Правильно расположите элемент, ориентируясь по



установочным штифтам.

Обязательно используйте новые болты головки блока



цилиндров.

ПРИМЕЧАНИЕ: Затяните болты в указанной



последовательности.



Момент затяжки:



20 Nm



60 Nm
220°
