12.

11.



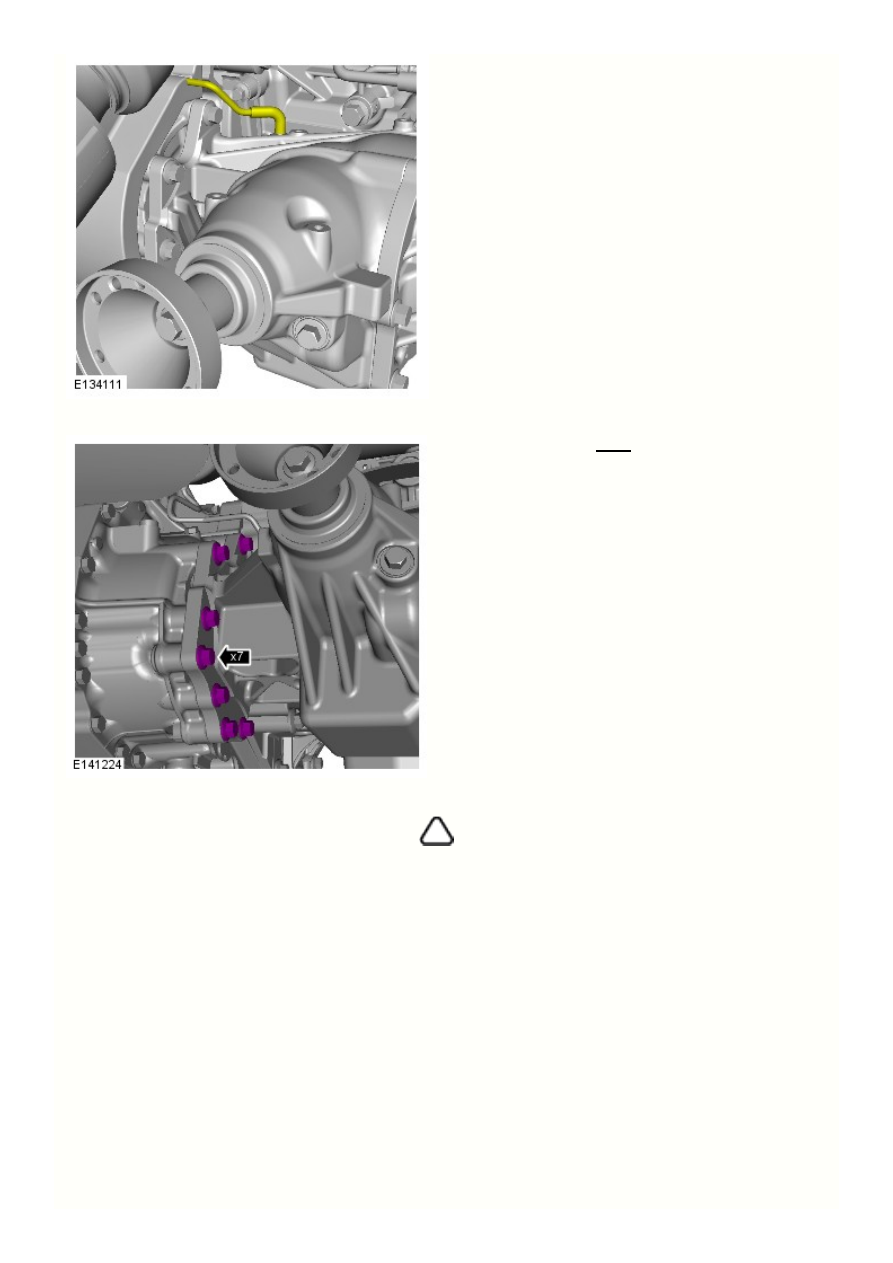

Момент затяжки:

65 Nm

ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в некоторых



деталях, однако принципиальные моменты полностью соответствуют
действительности.

2.

1.

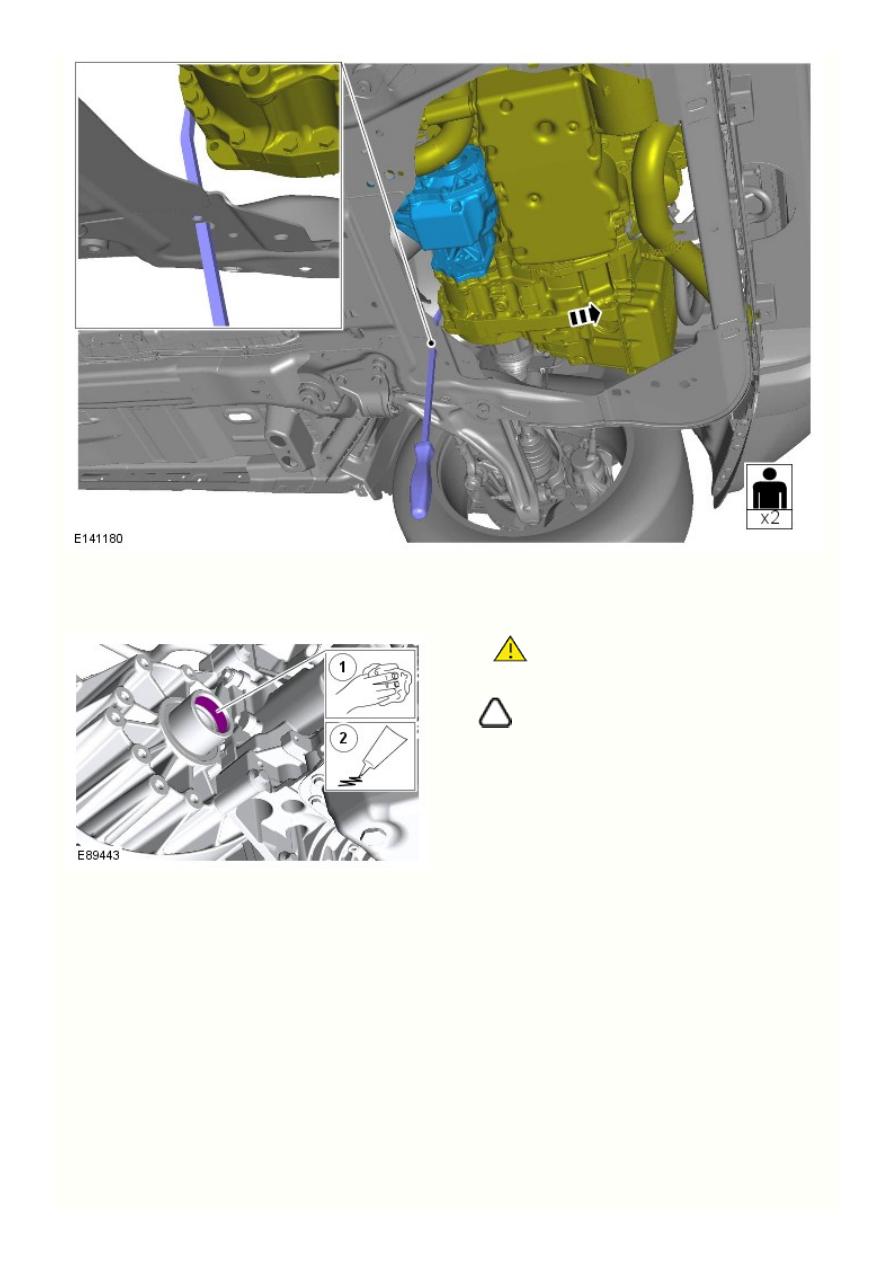

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Очистите элемент от грязи и



смазки.

ПРИМЕЧАНИЕ: Нанесите необходимое количество



смазки, соответствующей техническим условиям.

Обратитесь к процедуре: Specifications (308-07B,
Спецификации).

Установка выполняется в последовательности, обратной порядку

разборки.

4.

3.

2.

1.

Двигатель - Дизельный двигатель TD4 2.2L - Уплотнение распределительного вала

Снятие и установка

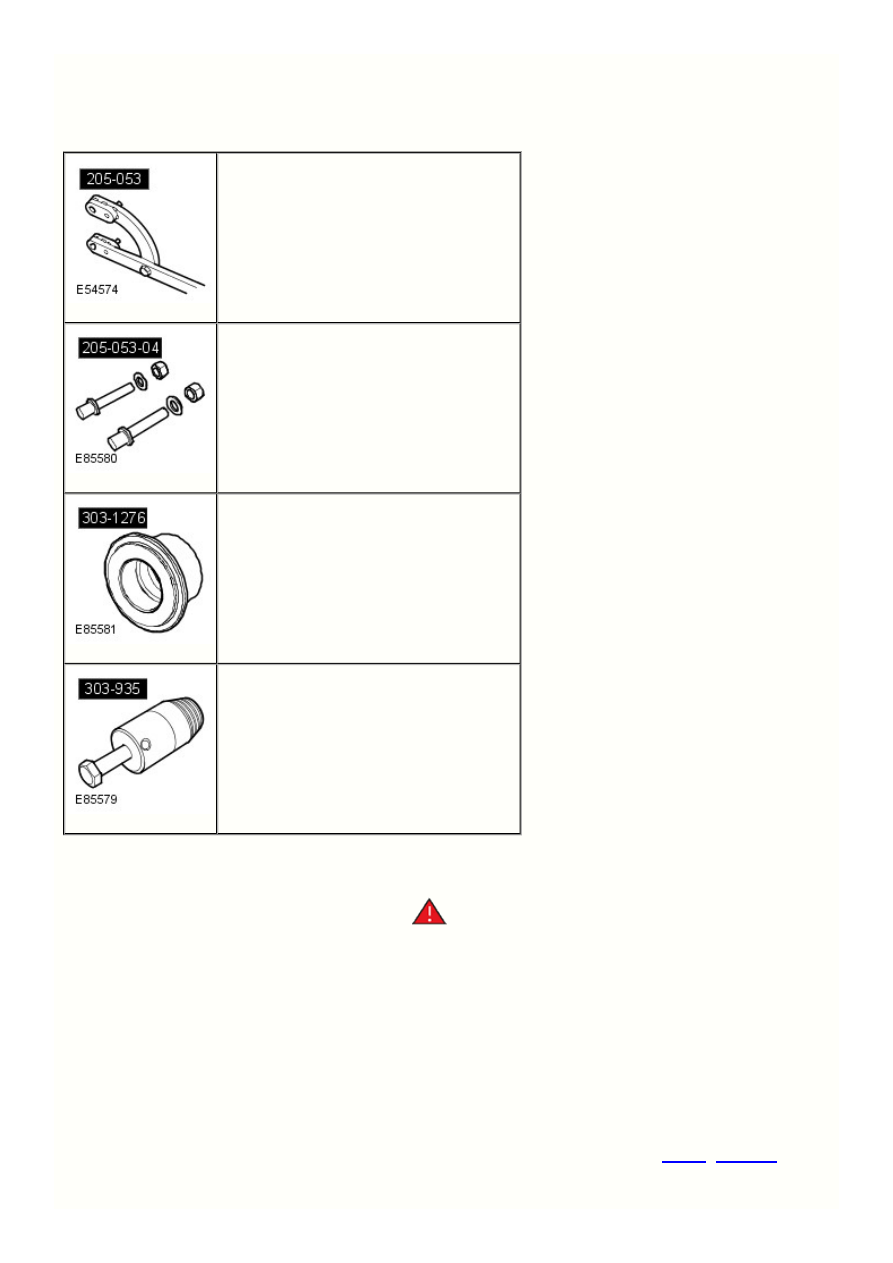

Специальный инструмент(ы)

205-053
Держатель, приводной фланец

205-053-04
Переходник, приводной фланец

303-1276
Инструмент для установки, уплотнение распредвала

303-935
Инструмент для снятия, уплотнение распредвала

Снятие

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Timing Belt (303-01, Снятие и установка).



 ,

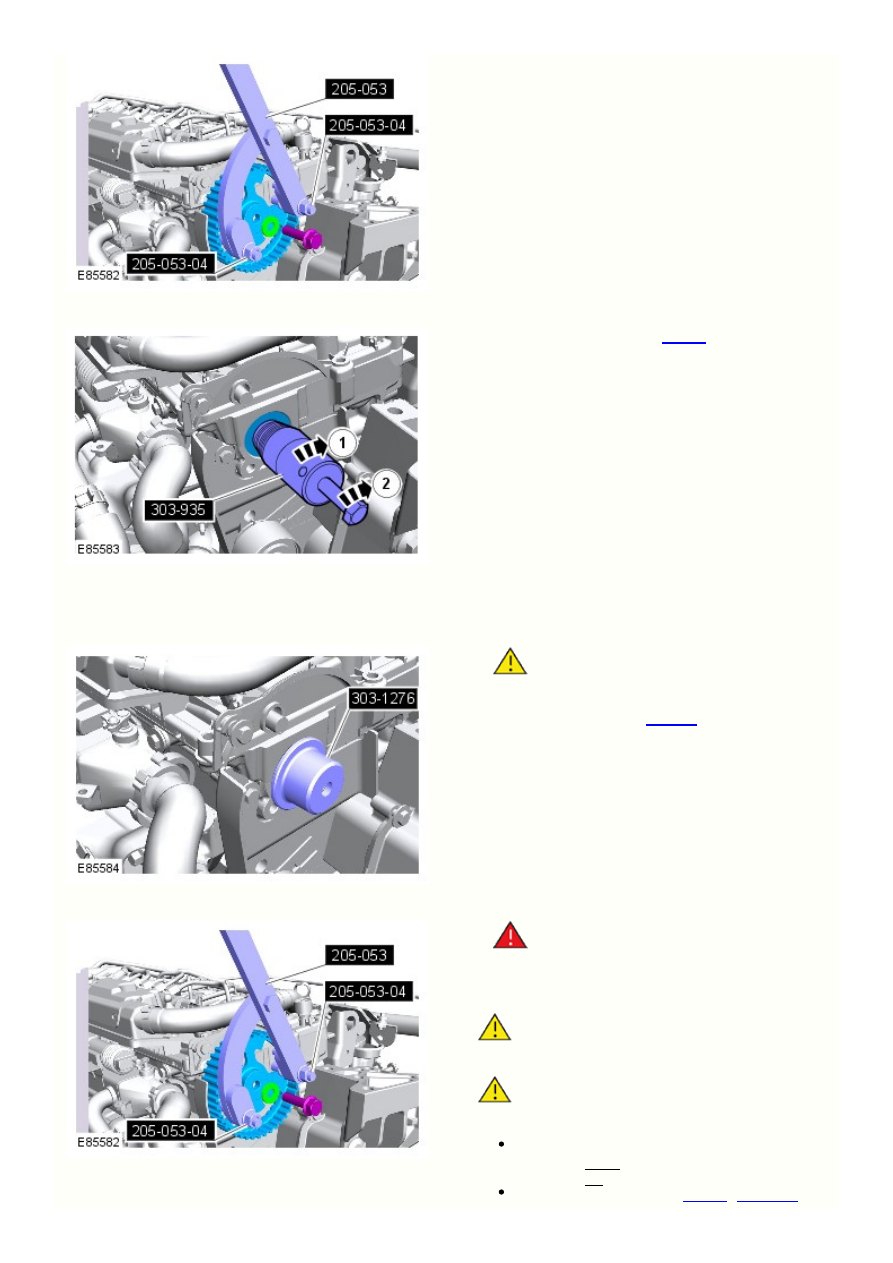

Специальный инструмент(ы):

205-053 205-053-04

Этап 2:

Этап 1:

2.

1.

5.



Специальный инструмент(ы):

303-935

Установка

ПРЕДОСТЕРЕЖЕНИЕ: При обращении с данными



элементами необходимо соблюдать предельную чистоту.



Специальный инструмент(ы):

303-1276

ПРЕДУПРЕЖДЕНИЕ: Обязательно используйте



новые болты.

Предостережения:

Очистите элемент от грязи, смазки и посторонних



частиц.

Правильно расположите элемент на установочных



штифтах.



Момент затяжки:



20 Nm
60°



 ,

Специальный инструмент(ы):

205-053 205-053-04
