Двигатель - Дизельный двигатель TD4 2.2L - Крышка головки цилиндров

Снятие и установка

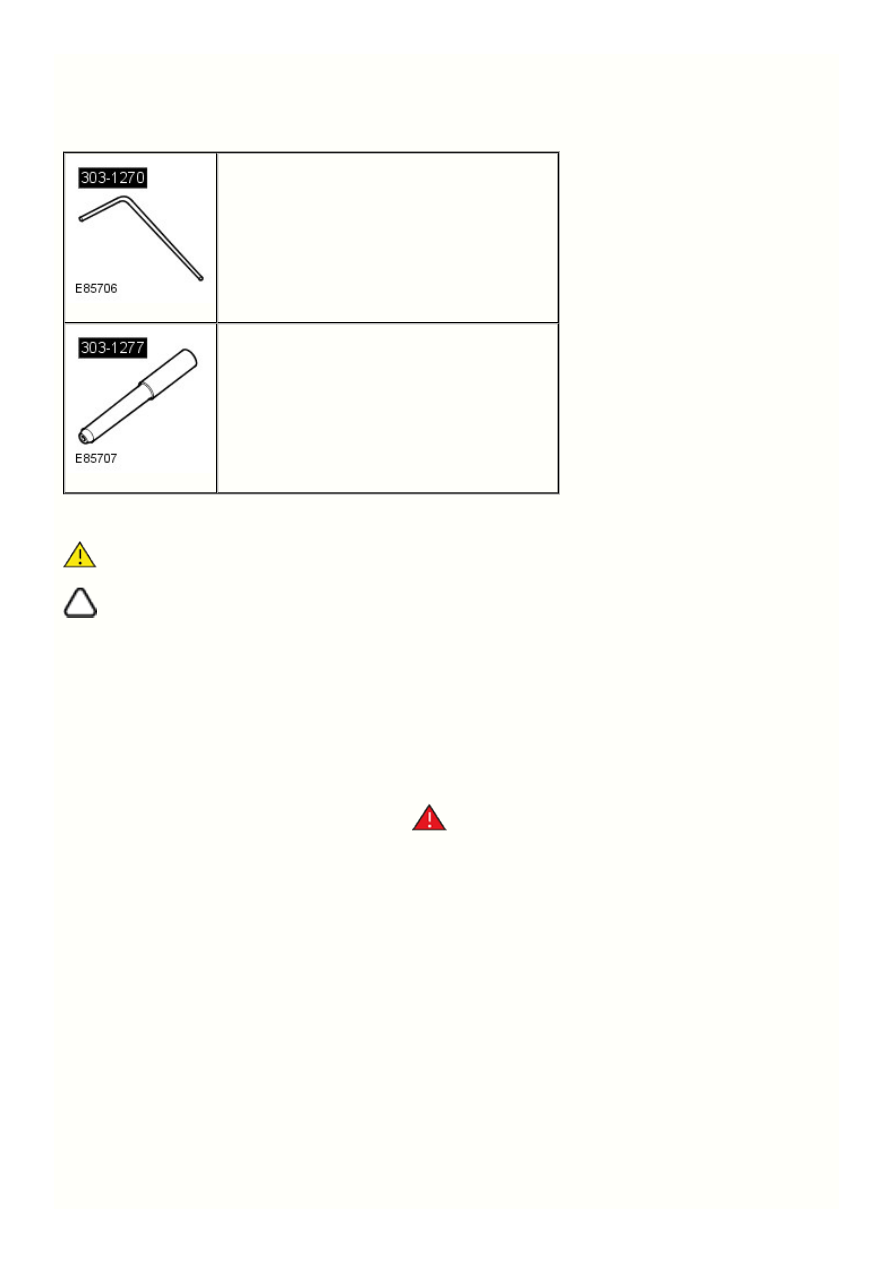

Специальный инструмент(ы)

303-1270
Стержень для установки момента впрыска, коленчатый вал

303-1277
Стержень для установки момента впрыска, распредвал

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что все отверстия герметично закрыты. Используйте новые заглушки.



ПРИМЕЧАНИЕ: Крышка клапана и головка цилиндра изготовлены как единый узел и не обслуживаются отдельно.



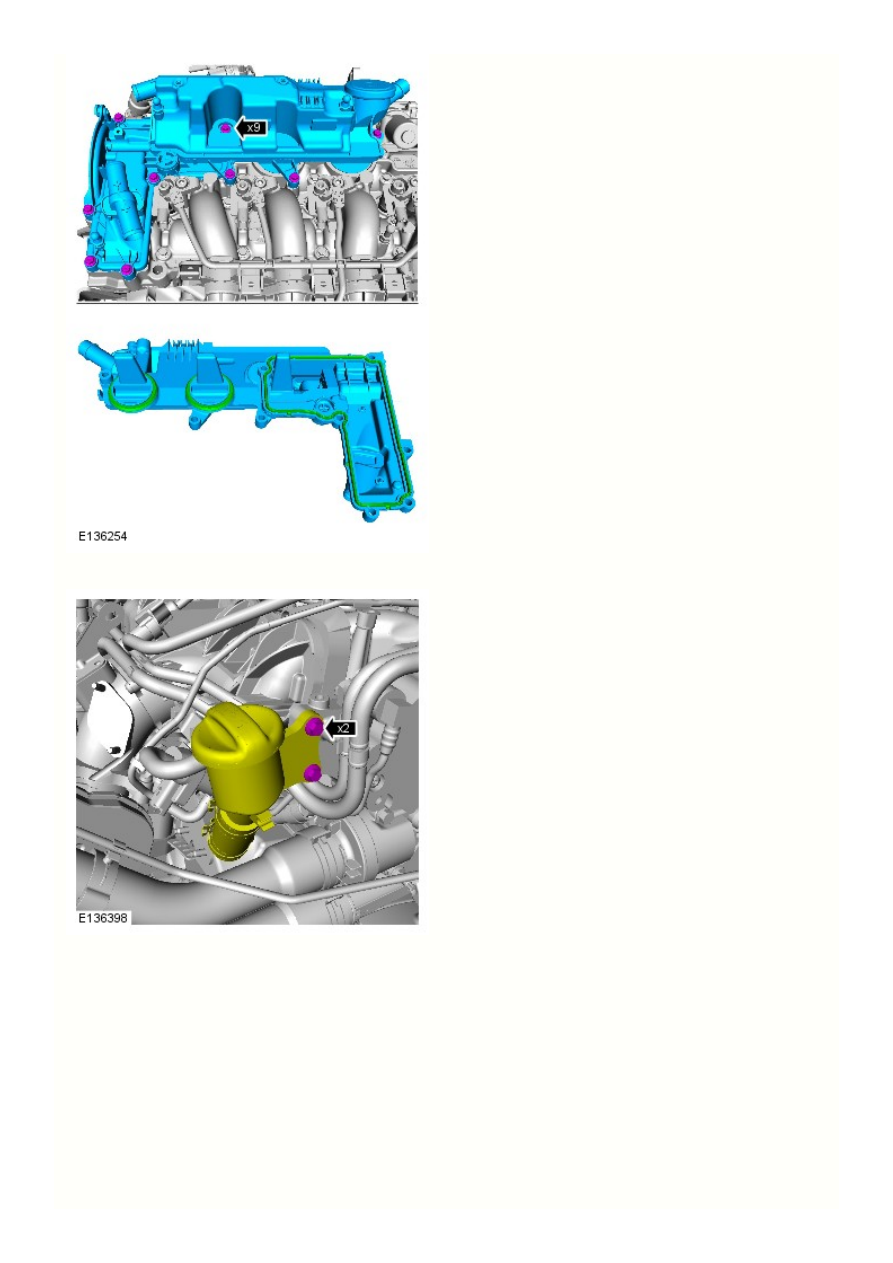

Отсоедините провод массы аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Air Cleaner (303-12 Intake Air Distribution and

Filtering - GTDi 2.0L Petrol/GTDi 2.0L Petrol - SULEV, Снятие и установка).

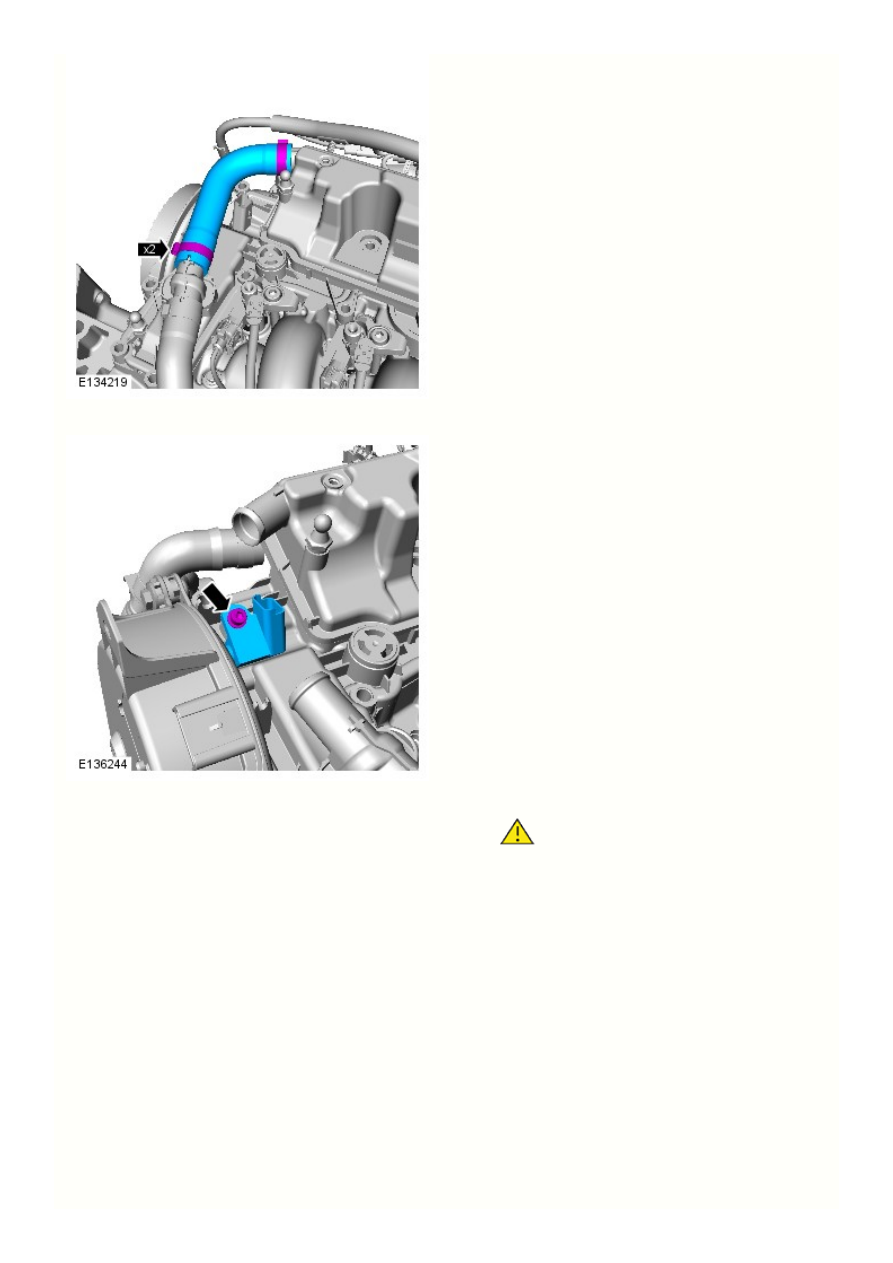

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Обратитесь к процедуре: Camshaft Seal (303-01 Engine - TD4 2.2L Diesel,

Снятие и установка).

Обратитесь к процедуре: Fuel Rail (303-04 Fuel Charging and Controls -

TD4 2.2L Diesel, Снятие и установка).

Обратитесь к процедуре: Fuel Injector (303-04 Fuel Charging and Controls -

TD4 2.2L Diesel, Снятие и установка).

Обратитесь к процедуре: Intake Manifold (303-01 Engine - TD4 2.2L Diesel,

Снятие и установка).

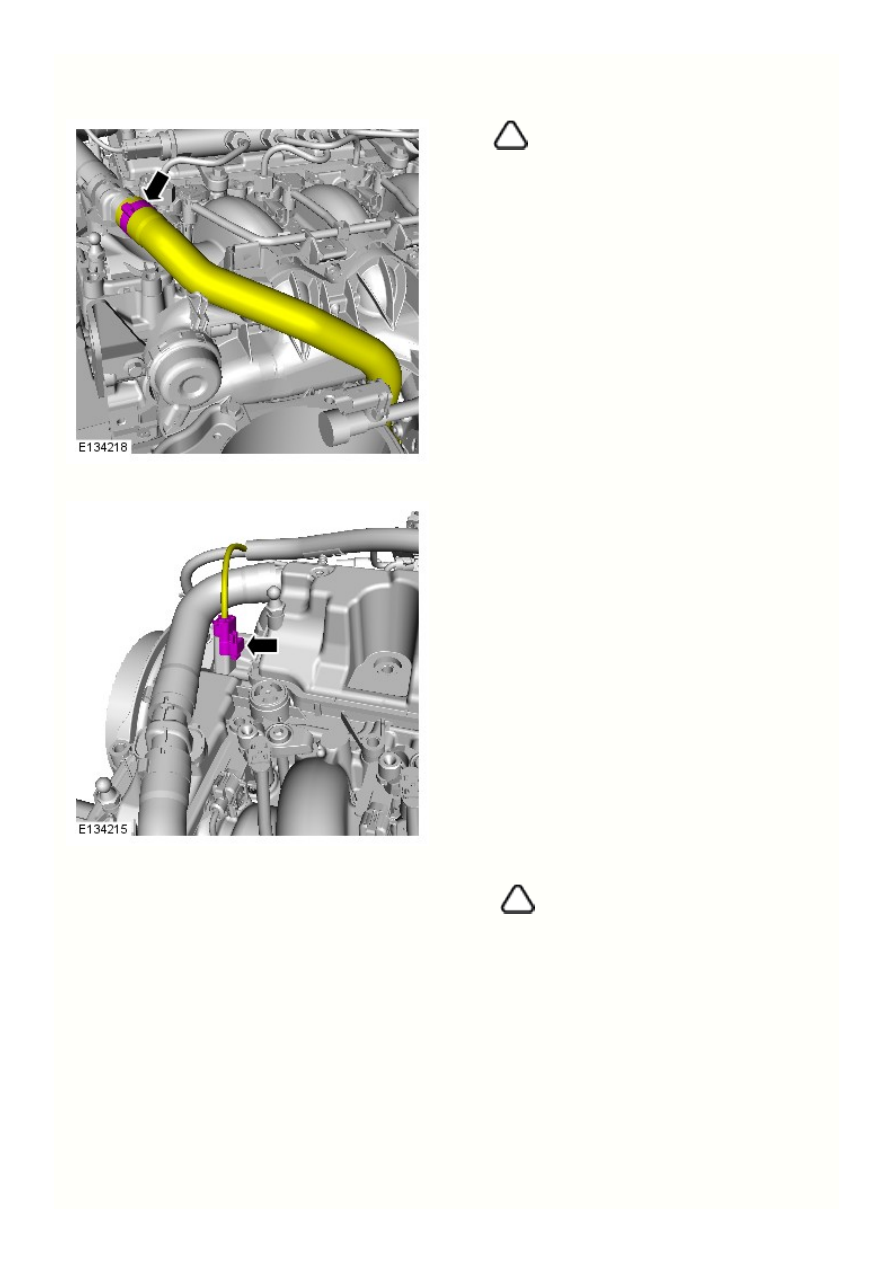

11.

10.

9.

Обратитесь к процедуре: Exhaust Gas Recirculation (EGR) Cooler (303-08
Engine Emission Control - TD4 2.2L Diesel, Снятие и установка).

ПРИМЕЧАНИЕ: Утилизируйте фиксатор.



ПРИМЕЧАНИЕ: Утилизируйте фиксаторы.



13.

12.

ПРЕДОСТЕРЕЖЕНИЕ: Утилизируйте уплотнения.



15.

14.
