1

1

Находится ли сопротивление электромагнита переключения передач
в установленных пределах?
Да

 .

ПЕРЕЙДИТЕ к D2

Нет

 .

ПЕРЕЙДИТЕ к D4

D2: ПРОВЕРКА 2 ЦЕПИ ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

Измерьте сопротивление между положительной клеммой цепи
соответствующего электромагнита переключения передач и
положительной клеммой другого электромагнита переключения
передач (на разъеме внутреннего жгута проводов
автоматической коробки передач)

Электромагнитный клапан

переключения

Положительная

клемма

Отрицательная клемма

Электромагнит
переключения передач 1
(S1)

5

Картер автоматической
коробки передач

Электромагнит
переключения передач 2
(S2)

2

Картер автоматической
коробки передач

Измеренное сопротивление составляет < 22 Ом?
Да

Проверьте внутренний жгут проводов автоматической коробки
передач на наличие короткого замыкания. При необходимости
выполните ремонт или установите новый жгут проводов

Нет

 .

ПЕРЕЙДИТЕ к D3

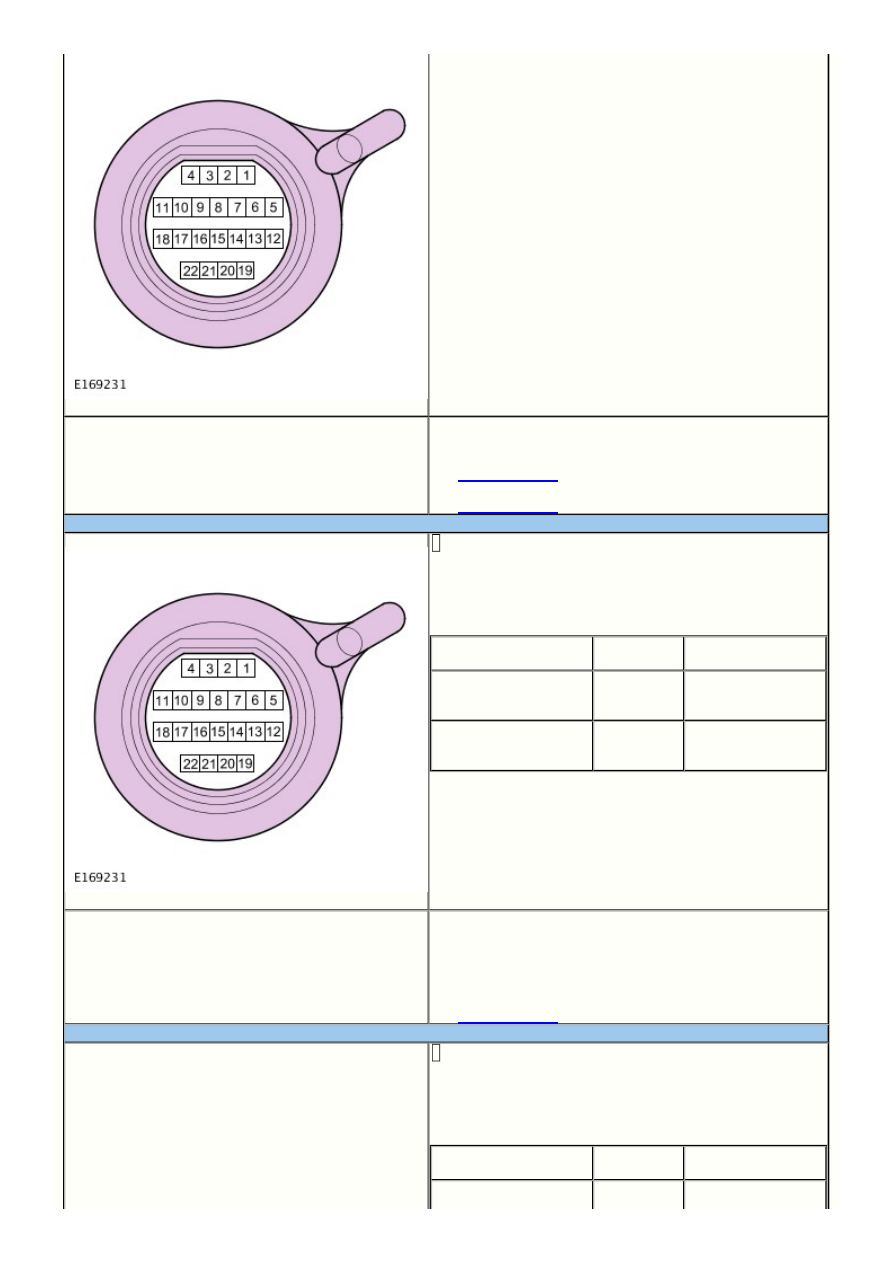

D3: ПРОВЕРКА 3 ЦЕПИ ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

Измерьте сопротивление между положительной клеммой цепи
соответствующего электромагнита переключения передач и
всеми другими клеммами в разъеме (за исключением
положительной клеммы другого электромагнита переключения
передач)

Электромагнитный клапан

переключения

Положительная

клемма

Отрицательная клемма

Электромагнит

Картер автоматической

1

3

2

1

переключения передач 1
(S1)

5

коробки передач

Электромагнит
переключения передач 2
(S2)

2

Картер автоматической
коробки передач

Равно ли измеренное сопротивление бесконечности (разомкнутая
цепь)?
Да

Используя диагностическую систему, одобренную
изготовителем, сбросьте коды DTC и повторите проверку. Если
неисправность не устраняется, установите новый блок
управления коробкой передач

Нет

Проверьте внутренний жгут проводов автоматической коробки
передач на наличие короткого замыкания. При необходимости
выполните ремонт или установите новый жгут проводов

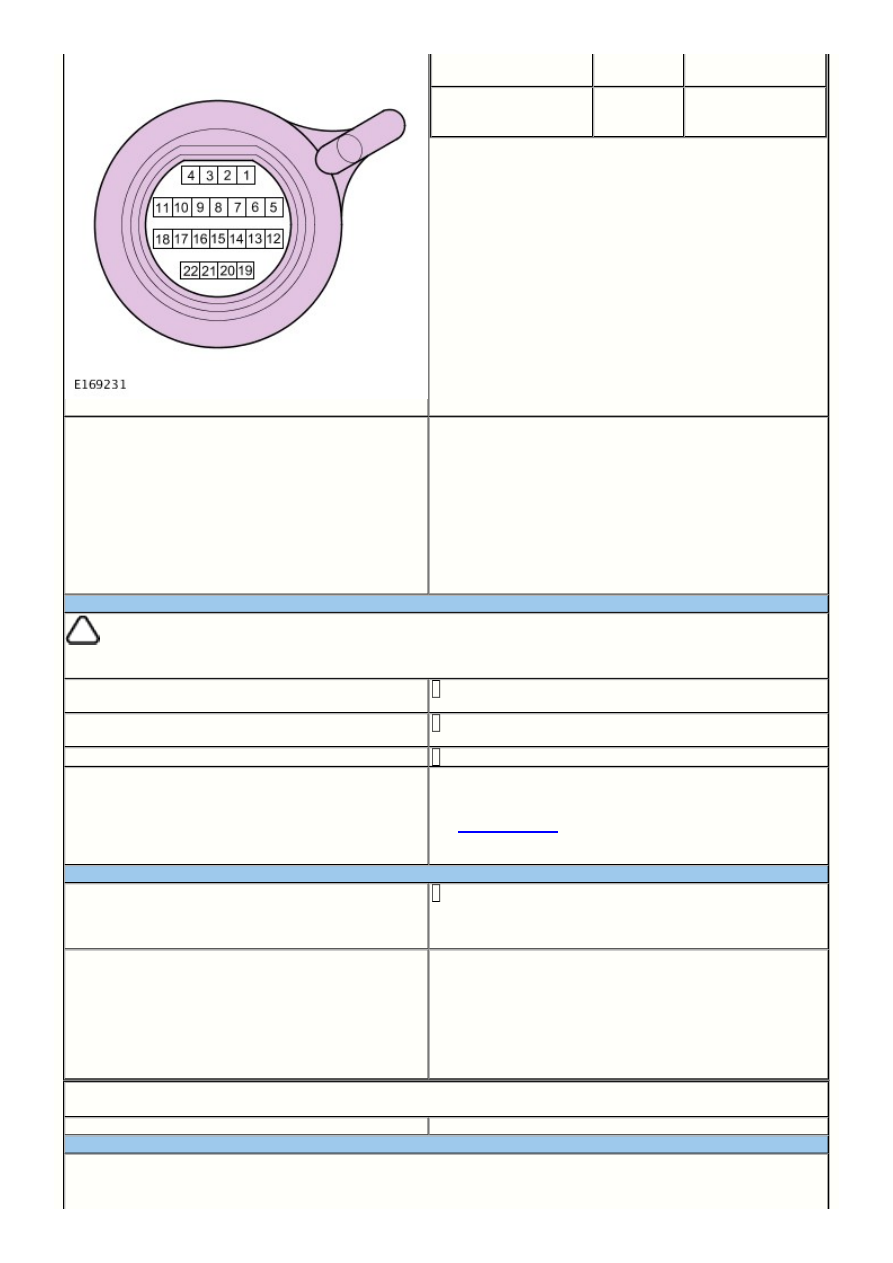

D4: ПРОВЕРКА 4 ЦЕПИ ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

ПРИМЕЧАНИЕ: Номинальное значение сопротивления электромагнита переключения передач должно составлять 11,0–15,0 Ом



при 20 °C.

Следуя указаниям соответствующего раздела руководства по
ремонту, снимите масляный поддон АКПП

Отсоедините жгут проводов от соответствующего
электромагнита переключения передач

Измерьте сопротивление электромагнита переключения передач

Находится ли сопротивление электромагнита переключения передач
в установленных пределах?
Да

 .

ПЕРЕЙДИТЕ к D5

Нет

Установите новый электромагнит переключения передач

D5: ПРОВЕРКА 5 ЦЕПИ ЭЛЕКТРОМАГНИТА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

Проверьте внутренний жгут проводов автоматической коробки
передач (цепь электромагнита переключения передач) на
наличие короткого замыкания или обрыва цепи или высокого
сопротивления

Имеется в жгуте проводов короткое замыкание, обрыв цепи или
высокое сопротивление?
Да

Выполните ремонт или установите при необходимости новый
внутренний жгут проводов автоматической коробки передач

Нет

Проверьте цепь соответствующего электромагнита
переключения передач на наличие ослабленных контактов

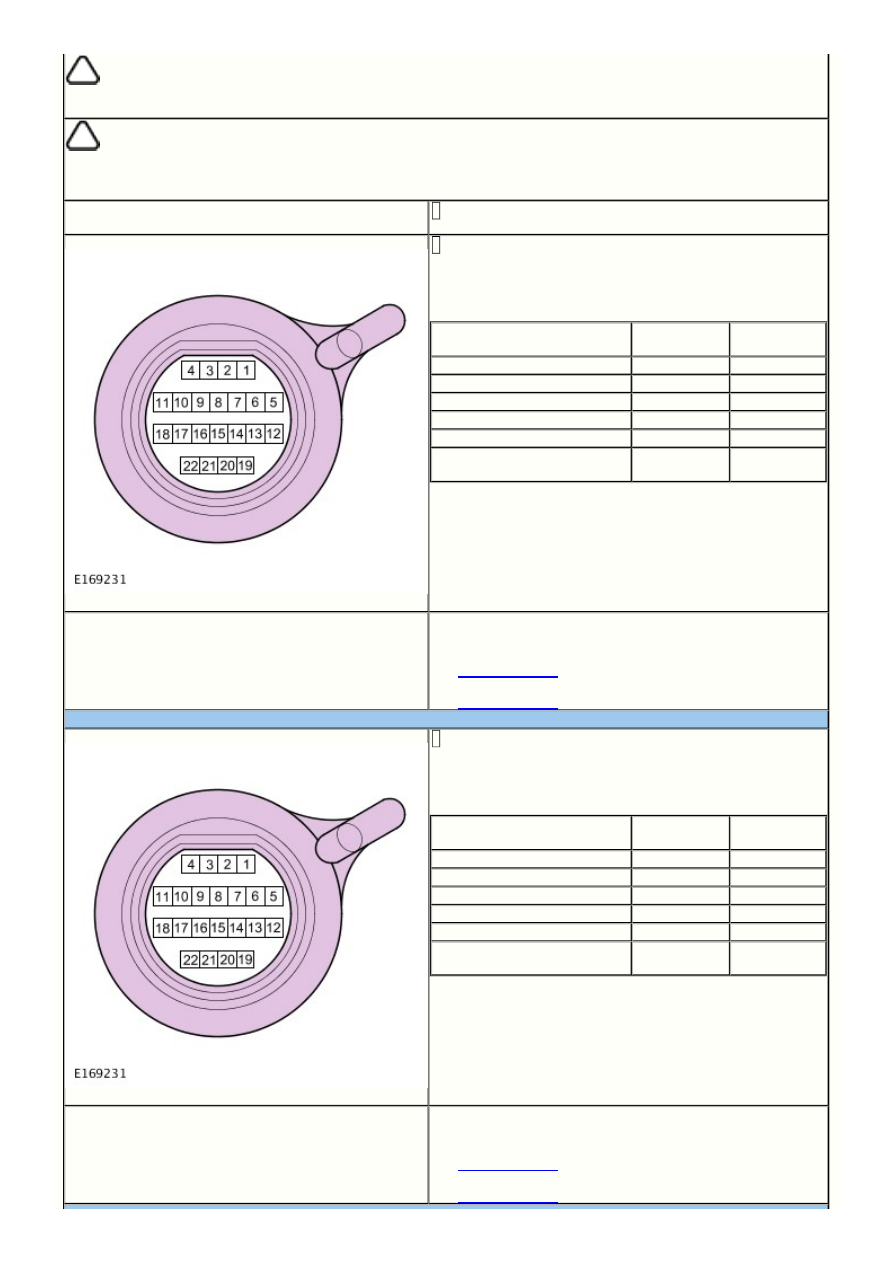

PINPOINT-ТЕСТ E : ПРОВЕРКИ ЦЕПИ ЭЛЕКТРОМАГНИТА УПРАВЛЕНИЯ ДАВЛЕНИЕМ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E1: ПРОВЕРКА 1 ЦЕПИ ЭЛЕКТРОМАГНИТА УПРАВЛЕНИЯ ДАВЛЕНИЕМ

Примечания:

1

2

1

Номинальное значение сопротивления для каждого электромагнита управления давлением должно составлять 5,0–5,6 Ом при



20 °C.

Процедура калибровки датчика селектора передач должна выполняться после установки новой автоматической коробки



передач или блока управления автоматической коробки передач, или после снятия и установки существующего блока управления
автоматической коробки передач.

Следуя указаниям соответствующего раздела руководства по
ремонту, снимите блок управления коробкой передач

Измерьте сопротивление между положительной и отрицательной
клеммой цепи соответствующего электромагнита управления
давлением (на разъеме внутреннего жгута проводов
автоматической коробки передач)

Электромагнитный клапан

регулировки давления

Положительная

клемма

Отрицательная

клемма

Тормоз 1 (SLB1)

21

16

Муфта 1 (SLC1)

11

10

Муфта 2 (SLC2)

17

18

Муфта 3 (SLC3)

14

22

Давление в магистрали (SLT)

3

1

Муфта блокировки
гидротрансформатора (SLU)

9

4

Находится ли сопротивление соответствующего электромагнита
управления давлением в рамках допустимого диапазона?
Да

 .

ПЕРЕЙДИТЕ к E2

Нет

 .

ПЕРЕЙДИТЕ к E6

E2: ПРОВЕРКА 2 ЦЕПИ ЭЛЕКТРОМАГНИТА УПРАВЛЕНИЯ ДАВЛЕНИЕМ

Измерьте сопротивление между положительной клеммой цепи
соответствующего электромагнита управления давлением (на
разъеме внутреннего жгута проводов автоматической коробки
передач) и корпусом автоматической коробки передач

Электромагнитный клапан

регулировки давления

Положительная

клемма

Отрицательная

клемма

Тормоз 1 (SLB1)

21

16

Муфта 1 (SLC1)

11

10

Муфта 2 (SLC2)

17

18

Муфта 3 (SLC3)

14

22

Давление в магистрали (SLT)

3

1

Муфта блокировки
гидротрансформатора (SLU)

9

4

Равно ли измеренное сопротивление бесконечности (разомкнутая
цепь)?
Да

 .

ПЕРЕЙДИТЕ к E3

Нет

 .

ПЕРЕЙДИТЕ к E8

1

1

1

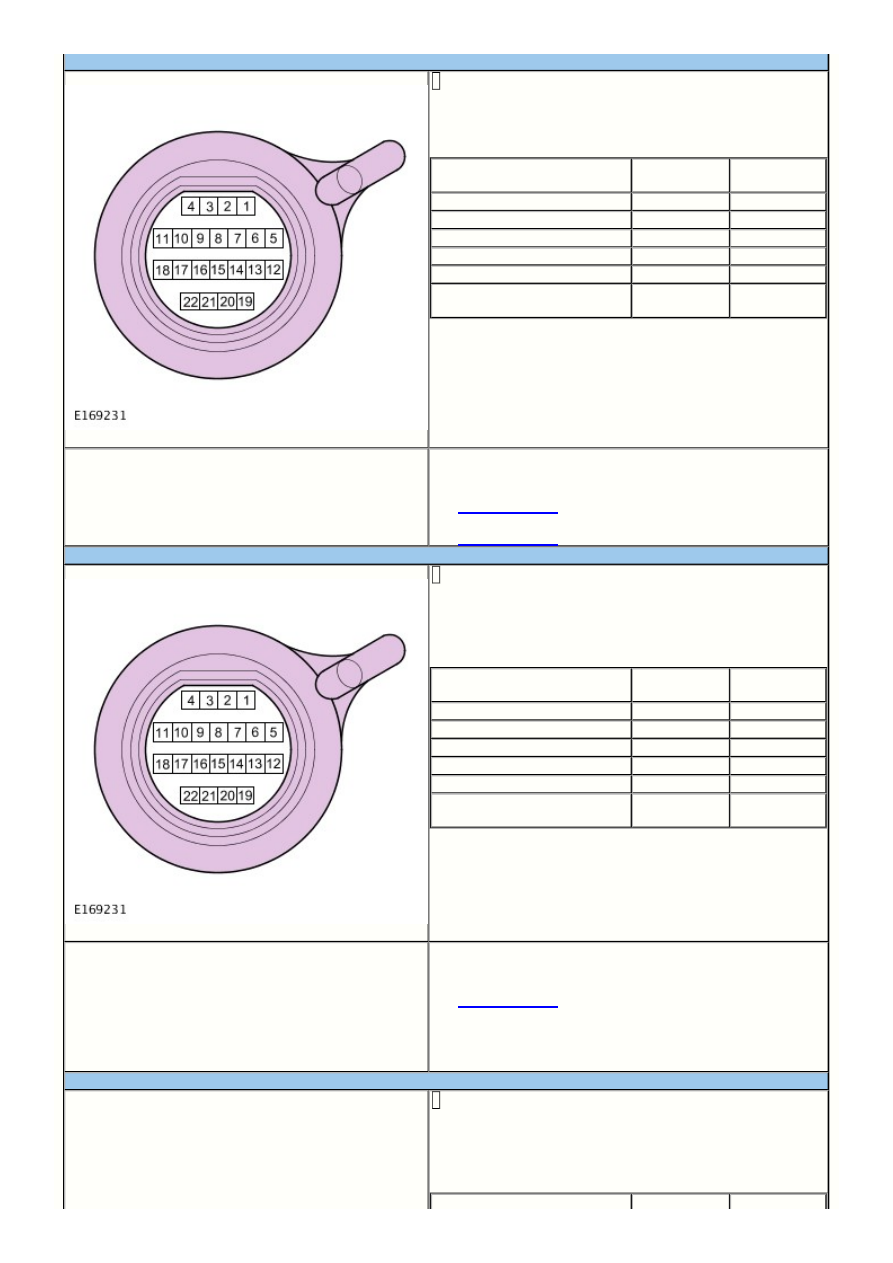

E3: ПРОВЕРКА 3 ЦЕПИ ЭЛЕКТРОМАГНИТА УПРАВЛЕНИЯ ДАВЛЕНИЕМ

Измерьте сопротивление между отрицательной клеммой цепи
соответствующего электромагнита управления давлением (на
разъеме внутреннего жгута проводов автоматической коробки
передач) и корпусом автоматической коробки передач

Электромагнитный клапан

регулировки давления

Положительная

клемма

Отрицательная

клемма

Тормоз 1 (SLB1)

21

16

Муфта 1 (SLC1)

11

10

Муфта 2 (SLC2)

17

18

Муфта 3 (SLC3)

14

22

Давление в магистрали (SLT)

3

1

Муфта блокировки
гидротрансформатора (SLU)

9

4

Равно ли измеренное сопротивление бесконечности (разомкнутая
цепь)?
Да

 .

ПЕРЕЙДИТЕ к E4

Нет

 .

ПЕРЕЙДИТЕ к E8

E4: ПРОВЕРКА 4 ЦЕПИ ЭЛЕКТРОМАГНИТА УПРАВЛЕНИЯ ДАВЛЕНИЕМ

Измерьте сопротивление между положительной клеммой цепи
соответствующего электромагнита управления давлением и
всеми другими клеммами в разъеме (за исключением
отрицательной клеммы цепи электромагнита управления
давлением)

Электромагнитный клапан

регулировки давления

Положительная

клемма

Отрицательная

клемма

Тормоз 1 (SLB1)

21

16

Муфта 1 (SLC1)

11

10

Муфта 2 (SLC2)

17

18

Муфта 3 (SLC3)

14

22

Давление в магистрали (SLT)

3

1

Муфта блокировки
гидротрансформатора (SLU)

9

4

Равно ли измеренное сопротивление бесконечности (разомкнутая
цепь)?
Да

 .

ПЕРЕЙДИТЕ к E5

Нет

Проверьте внутренний жгут проводов автоматической коробки
передач на наличие короткого замыкания. При необходимости
выполните ремонт или установите новый жгут проводов

E5: ПРОВЕРКА 5 ЦЕПИ ЭЛЕКТРОМАГНИТА УПРАВЛЕНИЯ ДАВЛЕНИЕМ

Измерьте сопротивление между отрицательной клеммой цепи
соответствующего электромагнита управления давлением и
всеми другими клеммами в разъеме (за исключением
положительной клеммы цепи электромагнита управления
давлением)
