Range Rover Evoque. Руководство - часть 360





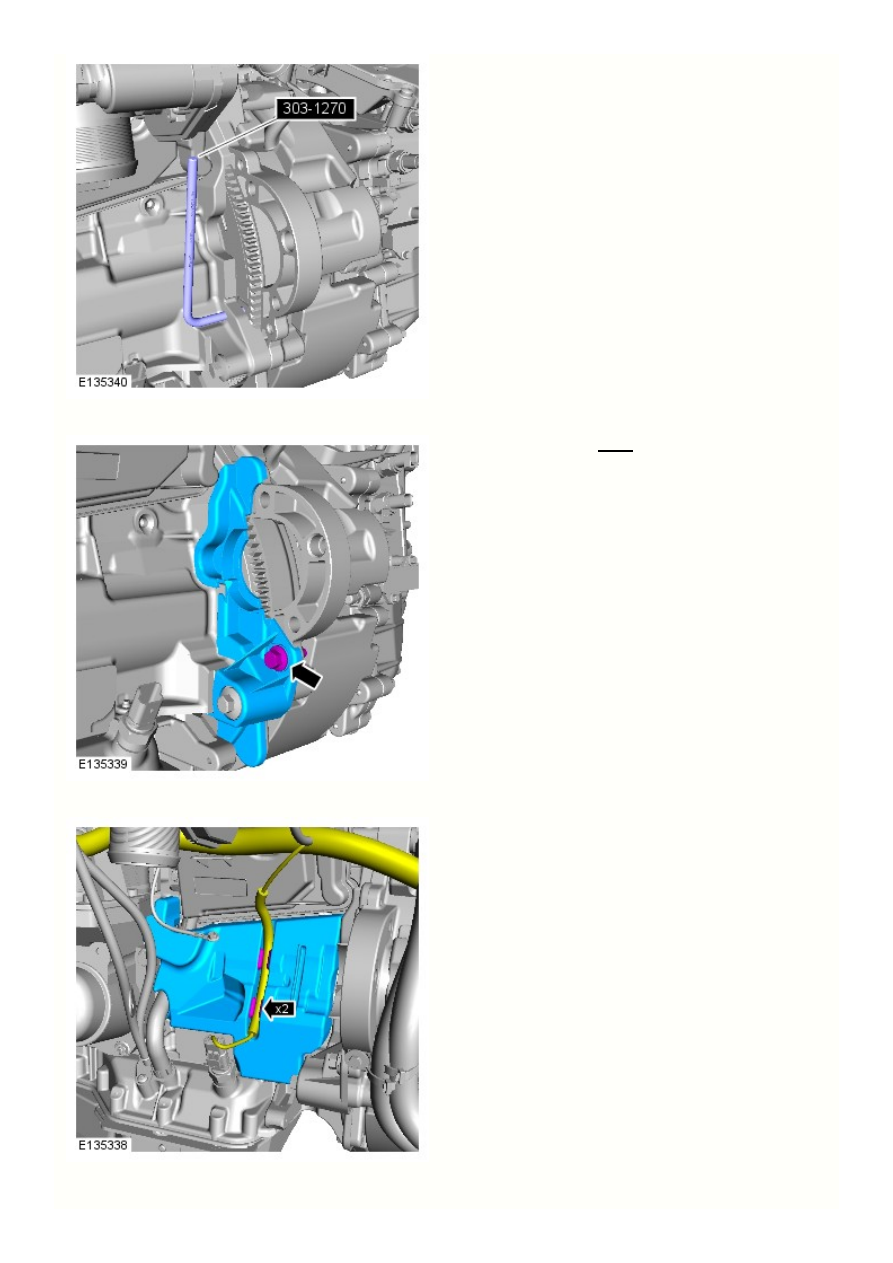

40.

39.



Момент затяжки:

23 Nm

42.

41. Обратитесь к процедуре: Starter Motor (303-06A, Снятие и установка).

Подсоедините провод "массы" аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Электронные органы управления - Дизельный двигатель TD4 2.2L -

Общие спецификации

Элемент

Характеристики

Система управления двигателем:



Марка

BOSCH

Тип

EDC 17

Датчик положения распределительного вала:



Марка

Tyco

Тип

Датчик Холла

Датчик положения коленвала:



Марка

Electrifil

Тип

Датчик Холла

Спецификации моментов затяжки

Наименование

Нм

фунтофутов

Болт крепления датчика положения распределительного вала (CMP)

6

5

Болт крепления датчика положения коленчатого вала (CKP)

8

7

Датчик абсолютного давления во впускном коллекторе (МАР)

4

3

Подогреваемый кислородный датчик (HO2S)

48

35

Датчик давления моторного масла (EOP)

29

21

Датчик температуры выхлопных газов

30

22

Датчик температуры фильтра продуктов сгорания дизельного топлива (DPF)

35

26

Датчик температуры на входе каталитического нейтрализатора

35

26

Датчик массового расхода воздуха (MAF)

1,5



Датчик уровня и температуры моторного масла

27

20

Гайки крепления кронштейна блока управления двигателем (ECM) к кузову

7

5

Болты держателя блока ECM

7

5

9

8

7

6

5

4

3

2

1

Поз.

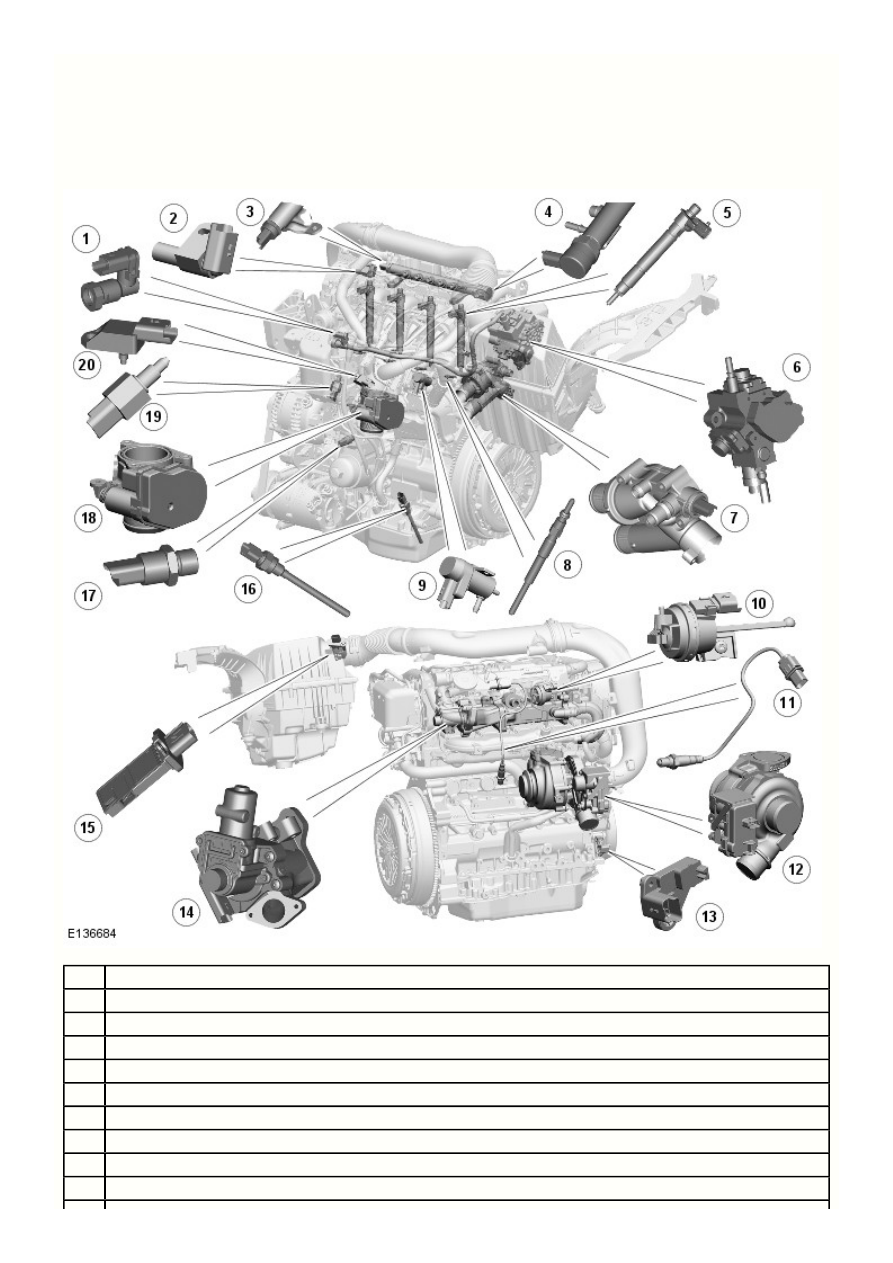

Электронные органы управления - Дизельный двигатель TD4 2.2L - Электронные органы
управления   - Расположение компонентов

Описание и принцип действия

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ (ЛИСТ 1 ИЗ 2)

Наименование

Датчик температуры топлива

Датчик

CMP (положение распределительного вала)

Датчик давления в топливном коллекторе

Клапан регулировки давления

Форсунка (4 шт.)

Топливный насос (включающий клапан управления объемом)

Датчик

ECT (температура охлаждающей жидкости двигателя)

Свечи предпускового подогрева (4 шт.)

 вакуумный регулятор перепуска

EGR (рециркуляция отработавших газов)
