Range Rover Evoque. Руководство - часть 336

3.

2.

1.

3.

2.

1.

Полуоси переднего ведущего моста - Чехол наружного шарнира равных угловых
скоростей (ШРУС)

Снятие и установка

Общее оборудование

Тиски

Снятие

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Inner Constant Velocity (CV) Joint Boot (205-04,

Снятие и установка).

ПРИМЕЧАНИЕ: Отбракуйте крепежные



зажимы.



Общее оборудование:

Тиски

Установка

ПРЕДОСТЕРЕЖЕНИЕ: При обращении с данными элементами



необходимо соблюдать предельную чистоту.

Очистите и осмотрите элементы на предмет повреждений.

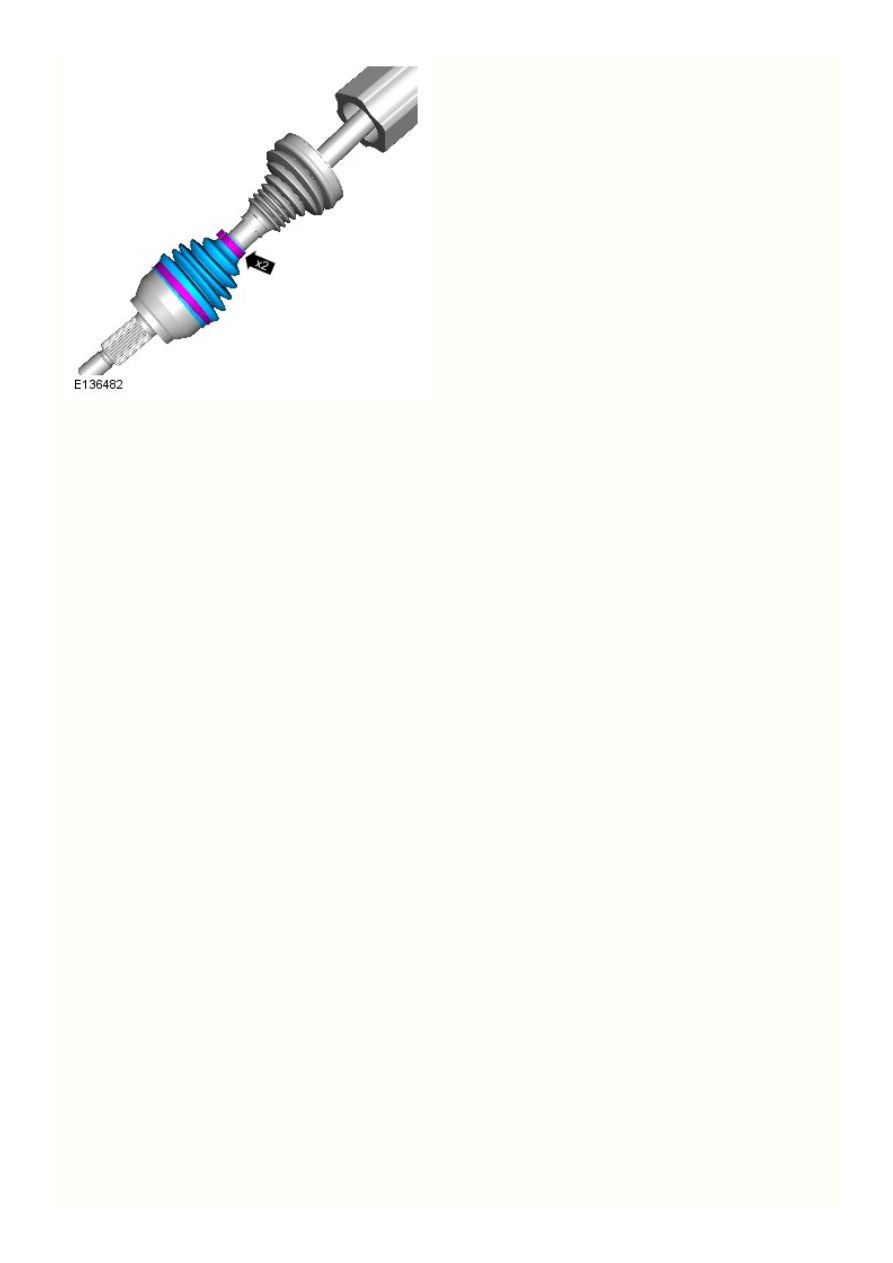

Заполните внешний ШРУС консистентной смазкой из комплекта

поставки.

Примечания:

Установите новые зажимы крепления.



Иллюстрации могут отличаться в некоторых деталях,



однако принципиальные моменты полностью соответствуют
действительности.

4. Обратитесь к процедуре: Inner Constant Velocity (CV) Joint Boot (205-04,
Снятие и установка).

Полуоси заднего ведущего моста -

Общие спецификации

Позиция

Спецификация

Тип

Полностью разгруженные цельные полуоси с внутренними и наружными шарнирами равных угловых скоростей.

* Рекомендованные смазочные материалы:

Позиция

Спецификация

Внутренний ШРУС

Используйте смазку, поставляемую в комплекте с запасным пылезащитным чехлом

Внешний ШРУС

Используйте смазку, поставляемую в комплекте с запасным пылезащитным чехлом

Спецификации моментов затяжки

Описание

Нм

фунтофут

Гайка полуоси*





Этап 1

120

89

Этап 2

90°

90°

Болт и гайка крепления задней поперечной тяги к поворотному кулаку колеса

175

129

Болт и гайка крепления задней продольной тяги к поворотному кулаку колеса

270

199

* Необходимо установить новые болты/гайки

3.

2.

1.

Полуоси заднего ведущего моста - Задняя левая полуось

Снятие и установка

Специальный инструмент(ы)

205-857
Инструмент для снятия, полуось

205-928
Инструмент для снятия, внутренний шарнир полуоси

Снятие

Предостережения:

Гайки и болты следует затягивать, когда автомобиль стоит на колесах.



Во избежание повреждения шарового шарнира не допускайте, чтобы полуось висела, не закрепленная с одной стороны.



Убедитесь, что шарниры угловых скоростей (ШРУС) полуоси не проворачиваются слишком легко. Невыполнение этого указания



может привести к повреждению ШРУС.

Роликовые шарниры типа AAR (Angularly Adjusted Roller), установленные на внутренней стороне некоторых полуосей, не имеют



внутреннего удерживающего механизма и потому могут разъединиться.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Обратитесь к процедуре: Wheel and Tire (204-04 Wheels and Tires,

Снятие и установка).

Предостережения:

Не используйте пневматический инструмент для



снятия гайки.

Утилизируйте гайку.
