3.

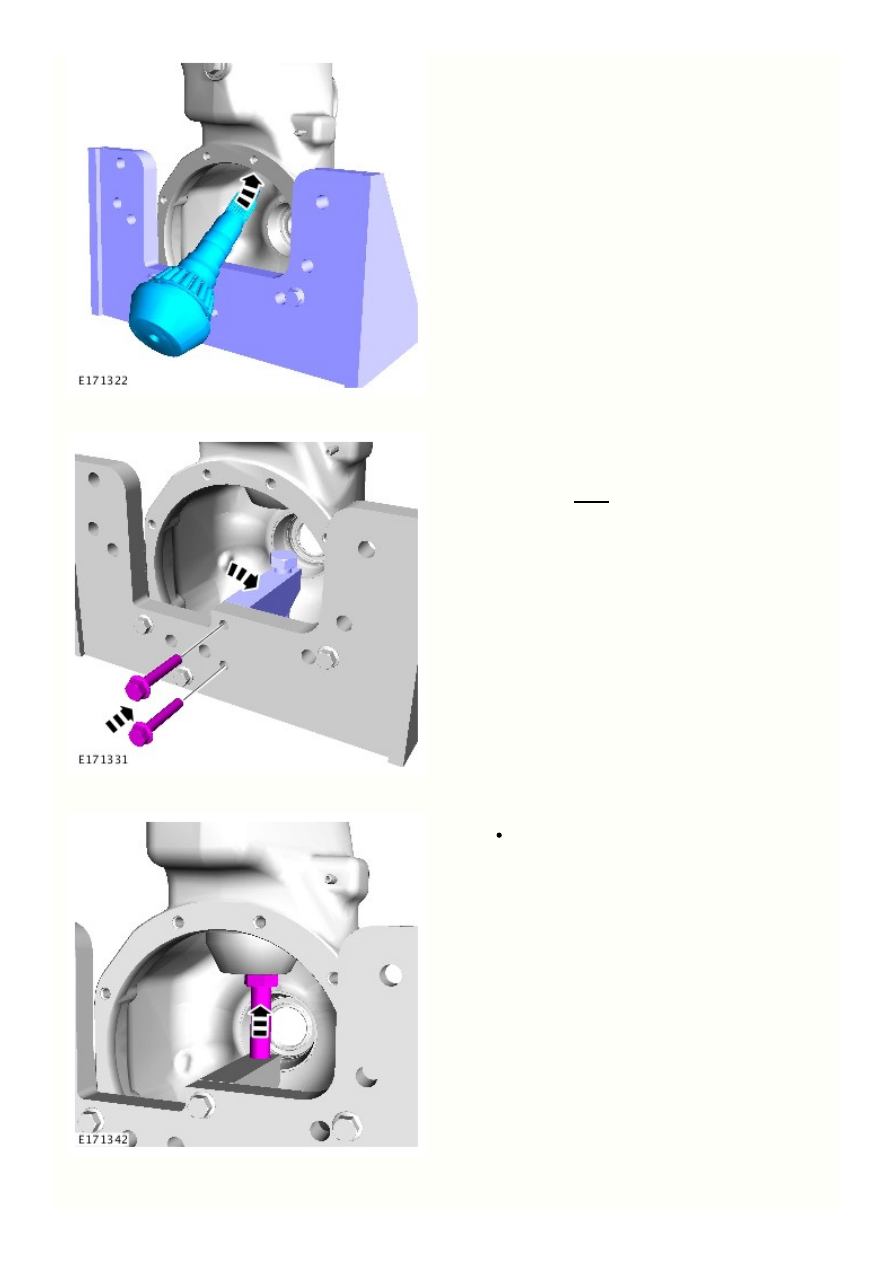

2. Установите новую прокладку вала ведущей шестерни.

Установите вал дифференциала с шестерней.

6.

5.

4. Установите центральный кронштейн на специальный
инструмент.



Момент затяжки:

12 Nm



Поместите опорный болт в крайнее верхнее
положение.

Предостережения:

8.

7.

Обязательно используйте специальный инструмент



JLR-205-986 для защиты подшипника и втулки.

Не очищайте и не смазывайте новый задний



подшипник вала ведущей шестерни, он поставляется
покрытым маловязкой смазкой. Несоблюдение этого
требования приведет к необходимости замены заднего
подшипника вала ведущей шестерни до того, как
дифференциал будет собран.

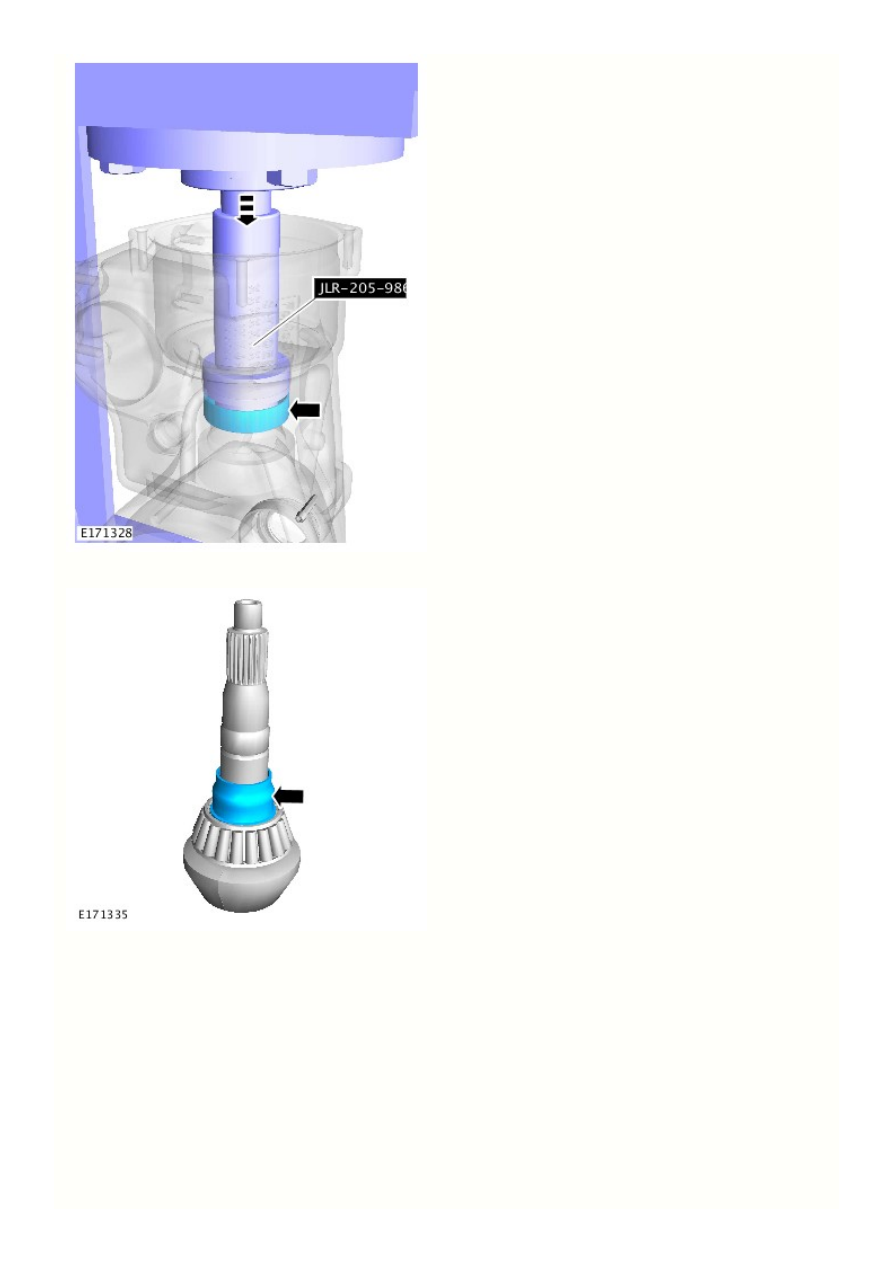

Смажьте опорный подшипник у ведущей шестерни
маслом для дифференциалов.

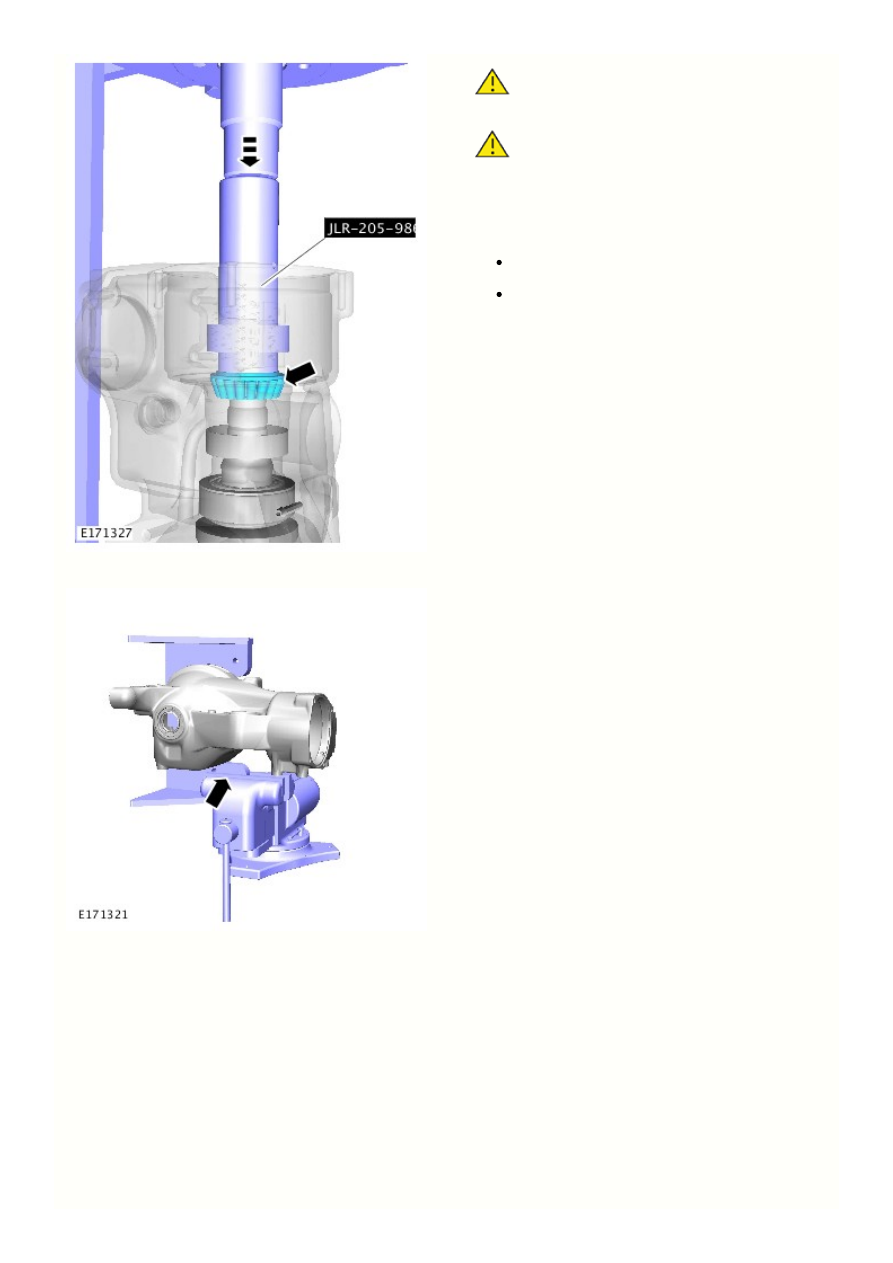

С помощью подходящего пресса и специального
инструмента установите внутреннее кольцо заднего
подшипника вала ведущей шестерни.

Зажмите дифференциал в сборе и опорный кронштейн в

подходящие тиски, как показано на рисунке.

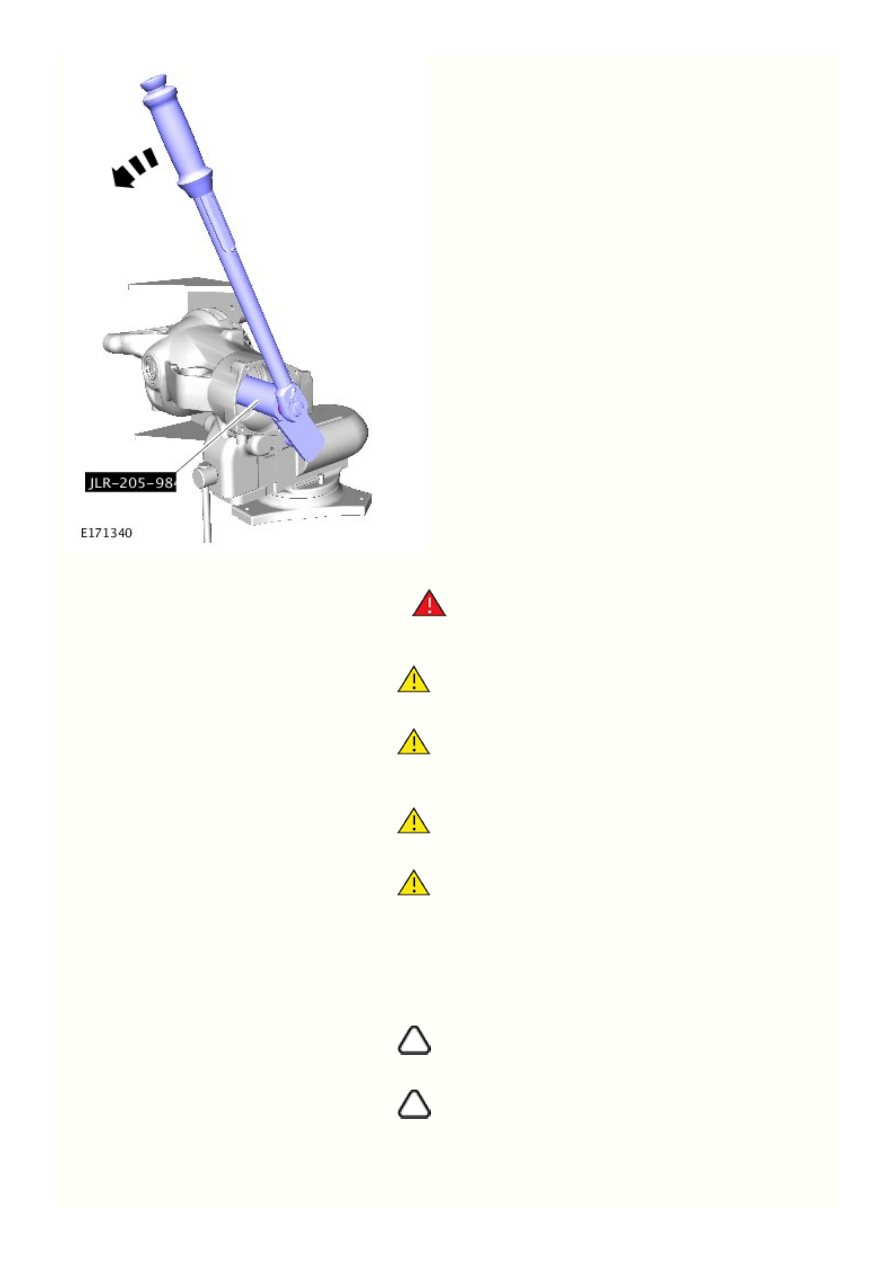

Установите новую гайку вала ведущей шестерни. При

помощи подходящего инструмента затяните гайку вала
ведущей шестерни моментом 200 Нм (147 фунтофутов).

9.

ПРЕДУПРЕЖДЕНИЕ: Приложение высокого крутящего момента.



Предостережения:

Специальный инструмент следует повернуть против часовой



стрелки, чтобы установить гайку вала ведущей шестерни.

Не используйте пневматический инструмент для установки гайки.



Несоблюдение этого требования может привести к повреждению данного
компонента.

Перед замером крутящего момента вал ведущей шестерни следует



провернуть вручную на два полных оборота.

Убедитесь, что указанный крутящий момент при вращении вала не



превышен. Если к соединению приложен избыточный крутящий момент
предварительного нагружения, вал ведущей шестерни необходимо снять и
установить новую деформируемую проставку, задний подшипник вала
ведущей шестерни, наружного обойму заднего подшипника вала ведущей
шестерни и гайку ведущей шестерни.

Примечания:

При выполнении данной процедуры проверяйте, чтобы шестерня



свободно вращалась.

Следуйте инструкциям анимированного ролика, чтобы обеспечить



правильную установку переднего подшипника ведущей шестерни.
